[開箱] 微星 GTX 760-ITX Gaming 短卡 + Z87I GAMING AC ITX 主機板

時間進入2014年，個人電腦的架構規格從十幾年前的ATX到M-ATX的演化轉變
在Intel陣營強力主導下 Mini-ITX 規格的平台電腦也逐漸躍升為部分的市場主流
如果沒有要極致的擴充性，不需要多卡多硬碟的話
但卻又要擁有中高階的遊戲性能，以及可以接受的中或小機殼體積
在預算允許的狀況下造就了選購高階MINI-ITX主機板+對應的顯示卡
所帶動MINI-ITX需求的玩家群或者MINI-ITX需求的使用者
已確定是一種新的採購或者組裝趨勢

msi 以Gaming龍魂電競系列品牌從機卡碟（主機板顯示卡等）
零組件為發展起點，在LGA1150平台提供了完整的解決方案

以Z87 EXPRESS超頻晶片組為例從首批登場的

Z87-G65 GAMING
Z87-G45 GAMING

後期在2013第四季追加了MATX以及MINI-ITX的

Z87M GAMING
Z87I GAMING AC



另外為了和自有品牌作完整的垂直整合搭配
也在同一時間推出了自有電競品牌對應的

GTX 760 mini-ITX Gaming 迷你電競短卡



也許是到了年末年初的升級潮，小弟若身旁有親友有升級或者組裝的需求
再加上多數使用者是男性，會以電動為出發點，文書或影片當輔助點
所以在預算允許的狀況下，當然是不多說直接推坑MINI-ITX的平台組合
雖然這種MINI-ITX的平組合要付出的代價相對的比較高
而且在組裝搭配整線的難度門檻上有一定的難度
最現實面的問題，還是部分零件難買難搭配。
在台灣的電腦零件採購通路和組裝市場生態上
其實Mini-ITX是少數中的少數原因無他，正如2點所說

01.價格貴
02.通路取得購買不易

撇開第一點若是使用者願意付出相對的價格來換得相對的小體積的話
再來就是要克服第二點還是得看品牌業務是否願意在通路鋪貨發售

以微星為例的話 Z87I Gaming AC + GTX 760 mini-ITX Gaming
已經在上週確實在台灣通路鋪貨發售了。

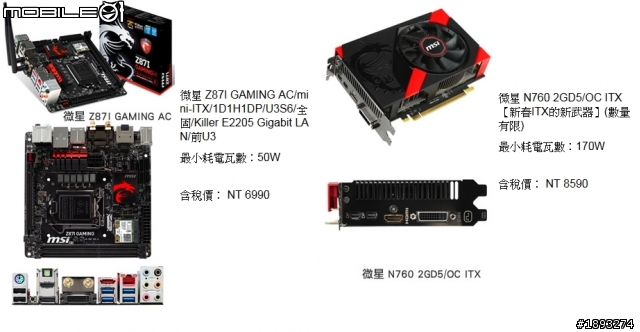

先來看一下這套完整的組合



主機板部分：

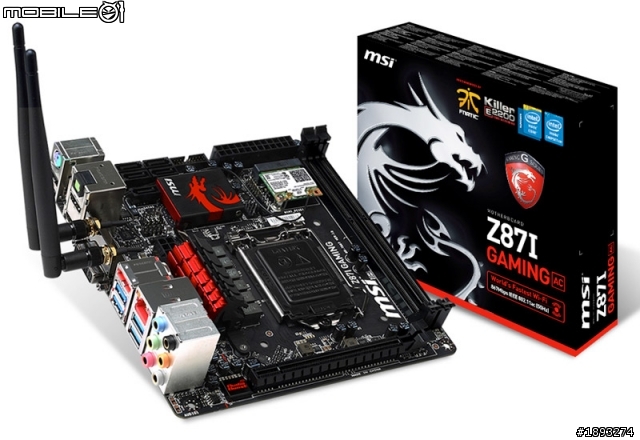

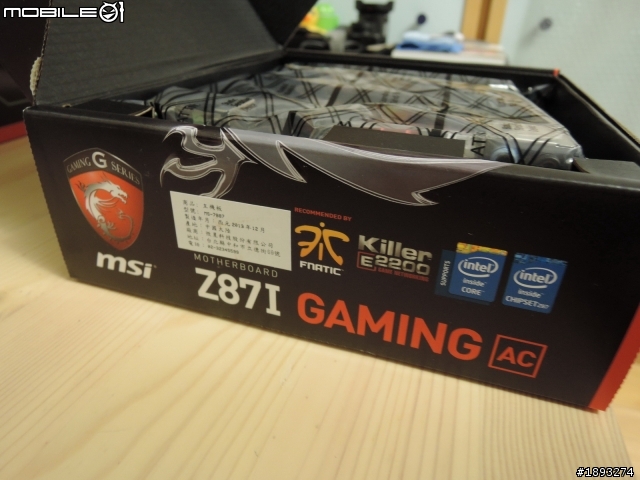

Z87I GAMING AC的彩盒包裝維持一貫的小體積
因為主機板尺寸是ITX的緣故，包材不需要太大



Z87I GAMING AC 定位在龍魂電競遊戲迷你主機板
也配備了新版的 Killer E2205網卡晶片



搭載目前業界最快的AC規格無線網路 (晶片為 Dual Band Wireless-AC 7260)



背面則為 Z87I GAMING AC 的特色亮點承襲龍魂電競品牌的亮點
Audio Boost/USB Audio Power/Killer™ E2200智慧網卡以及軍規用料...等





Z87I GAMING AC 出廠製造日期為 2013 年 12 月



打開包裝後：
內附電競的門把掛牌和龍魂LOGO貼紙

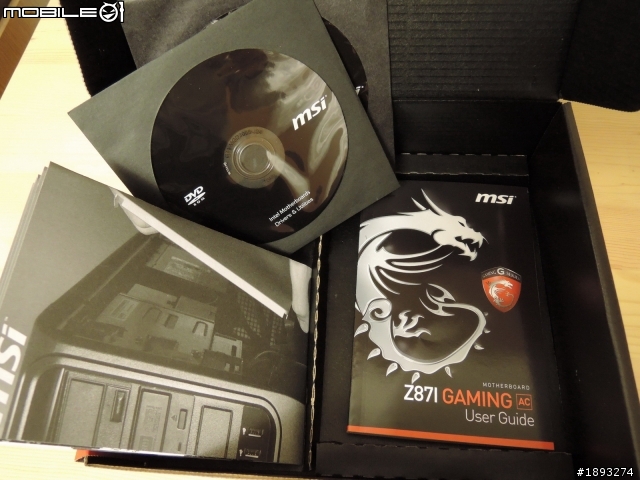

以及說明書和驅動光碟和快速安裝手冊。。。等

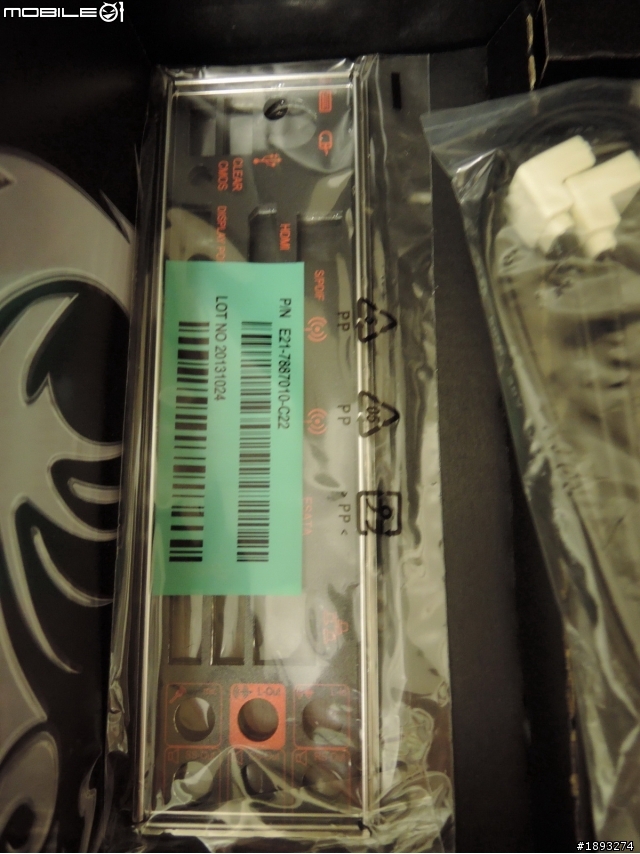

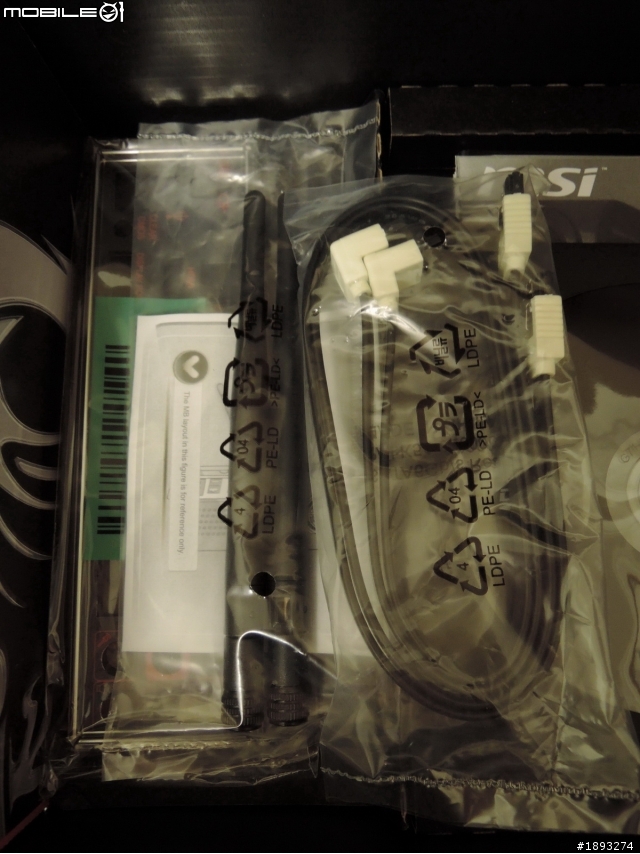

專用的後IO擋板和SATA線材

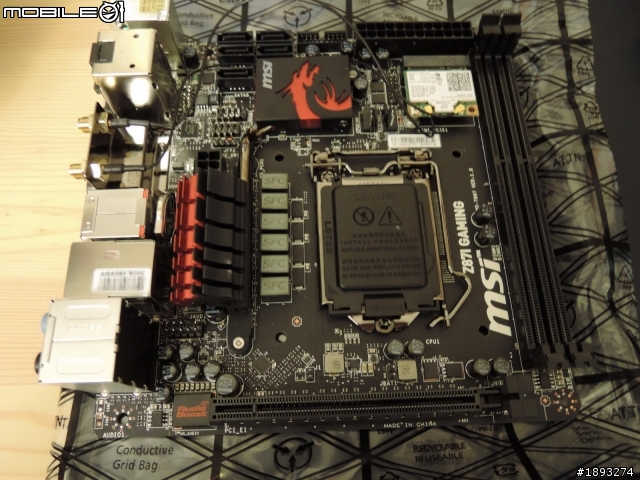

Z87I GAMING AC 主機板本體

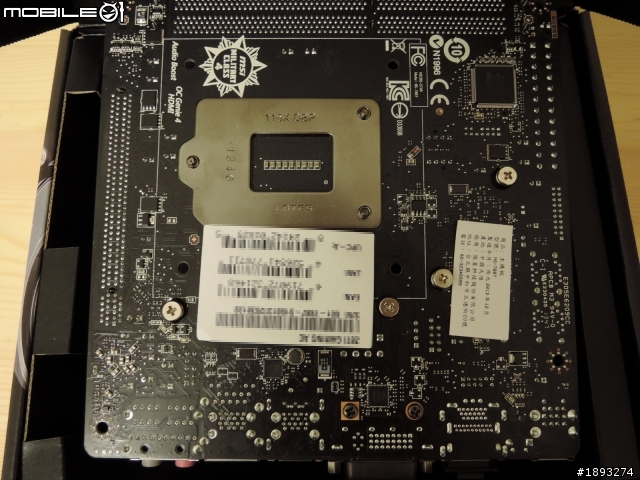

Z87I GAMING AC 主機板背面如果有塔型散熱器
搭配需求還是得小心注意是否有強化背版卡件的疑慮。

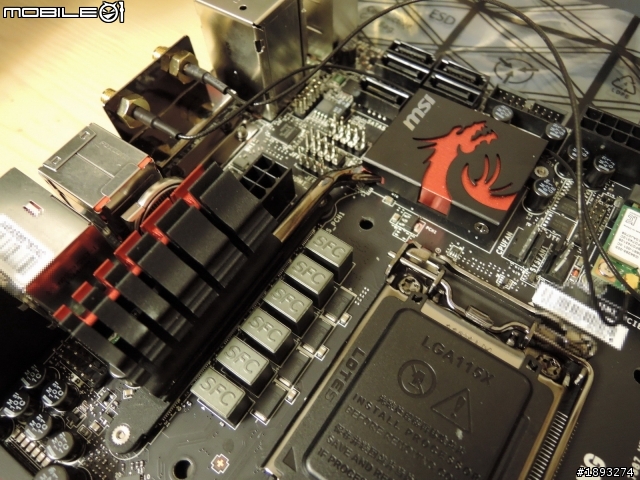

供電模組採用Super Ferrite Choke
搭配 6 Phase 數位電源設計以及8PIN的輔助電源設計

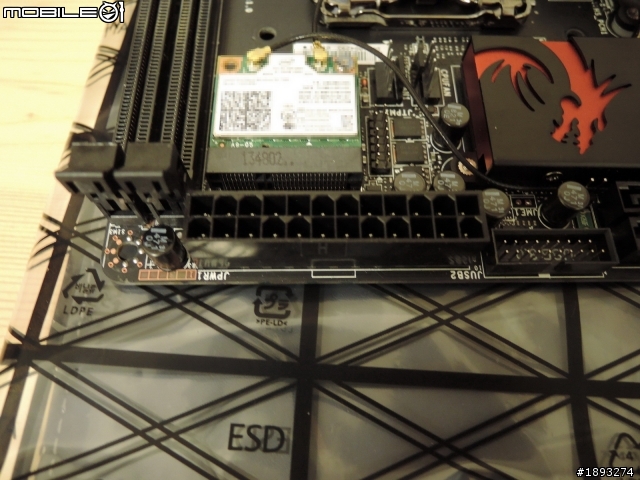

ATX 24PIN 在主機板的右側，在實務組裝連接上會稍有不便
不過還是要看搭配的機殼而定

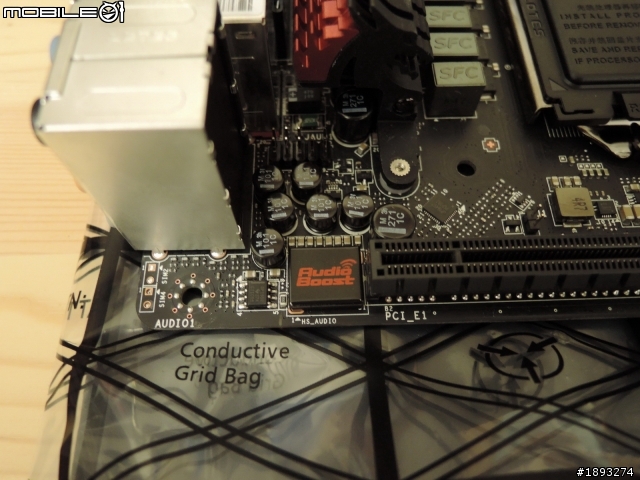

音效晶片採用 Realtek ALC 1150搭配Audio Boost獨立的音訊電路設計



擴充槽方面：

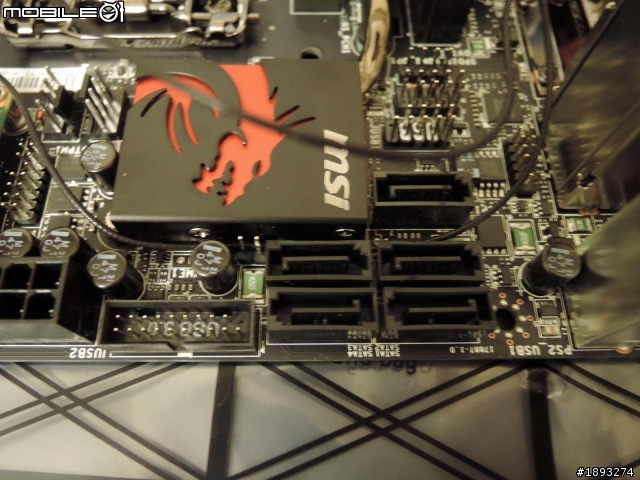

PCH Z87晶片組採用了龍魂樣式的散熱片
下方則是提供 5 組SATA 3

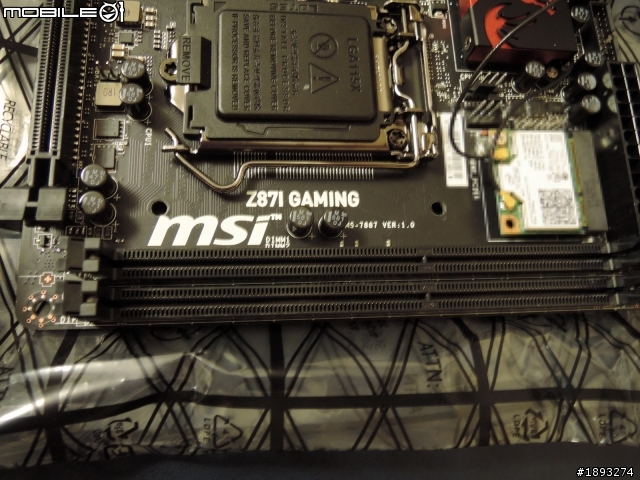

標準DDR3-DIMM兩組，最高支援DDR3-3000*(*OC) 最大容量8GBx2=16GB(NON-ECC)

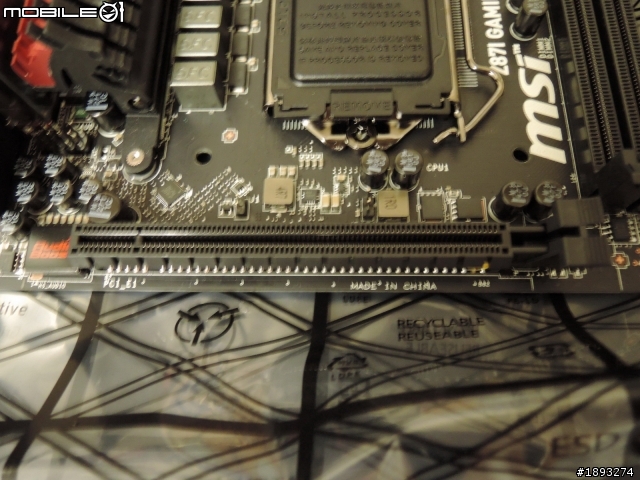

獨顯卡部分當然也提供了一組PCI-E 3.0 X16頻寬的配置

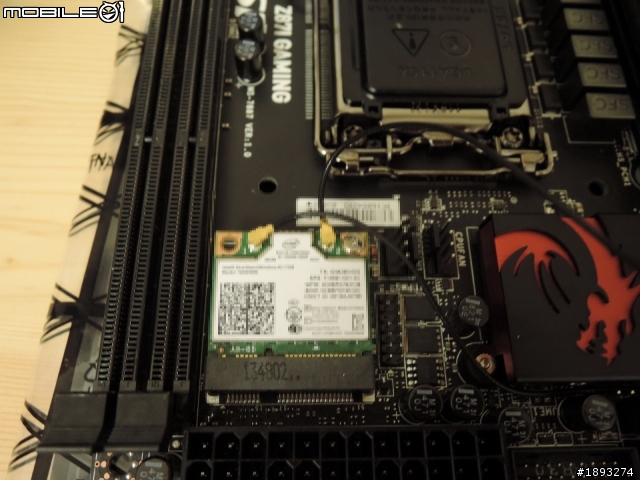

最後是無線網卡的部分：板載Dual Band Wireless-AC 7260

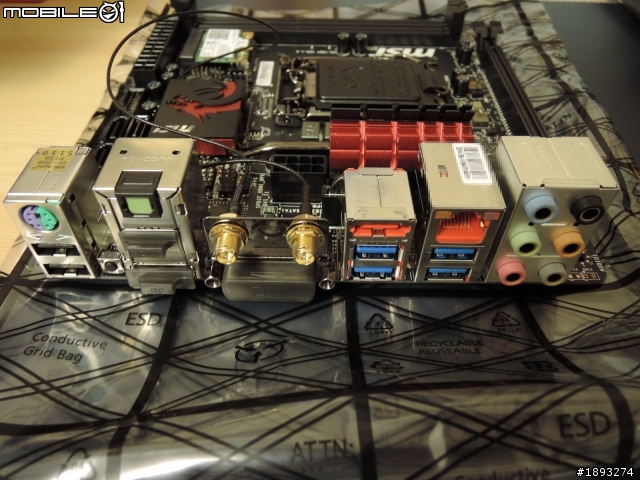

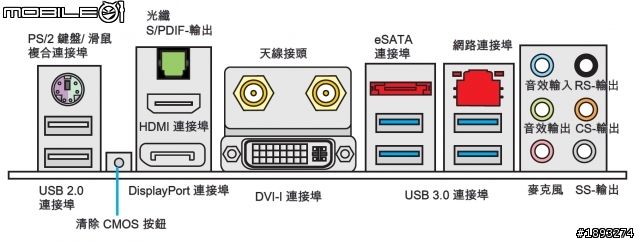

後IO配置





======================================
看完了 Z87I Gaming AC 主機板本體
緊接著來看看 GTX 760 mini-ITX Gaming 的硬體細節和規格

GTX 760 mini-ITX Gaming 算是msi自有VGA的首片中高階遊戲顯示卡產品

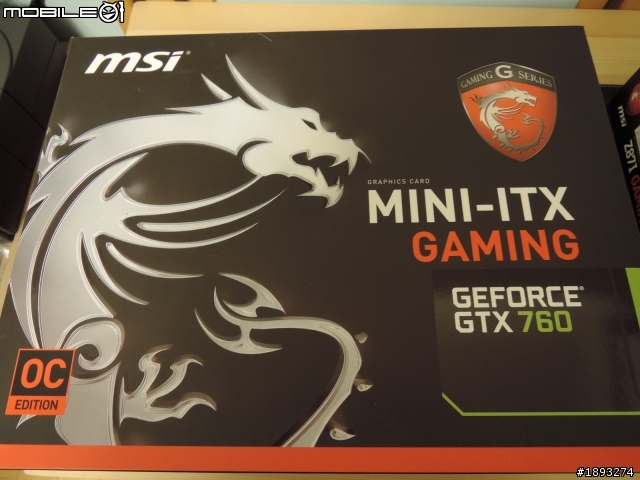

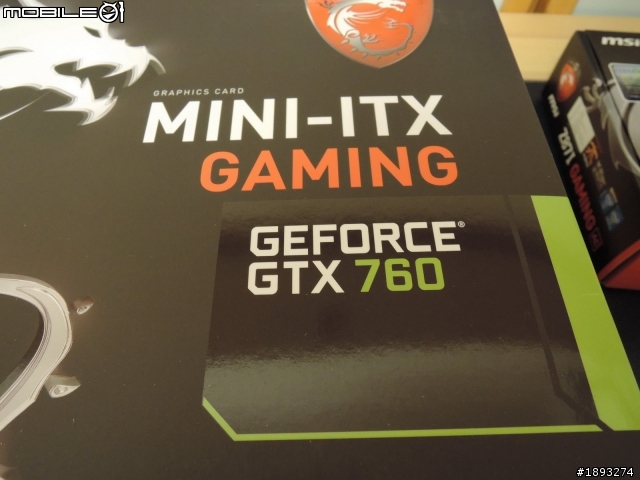

彩盒包裝部分：維持原有的大體體積包裝
屬於龍魂系列。預設為OC超頻版本

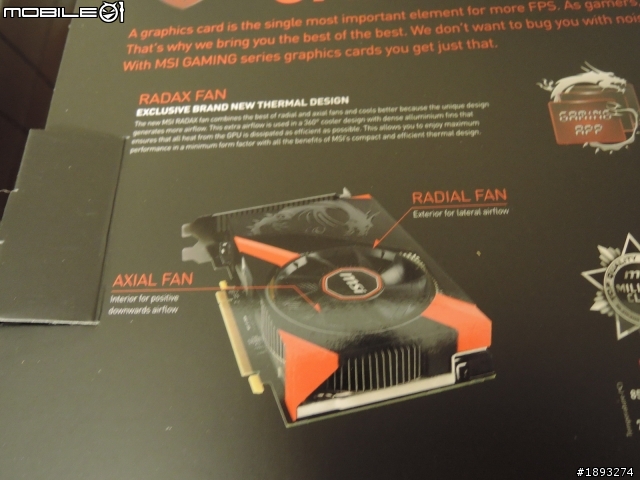

背後則是 GTX 760 mini-ITX Gaming 的特色亮點
強調短卡設計，搭配混合型 Radial/Axial 風扇



軍規用料和支援輕鬆簡單調教的Gaming APP

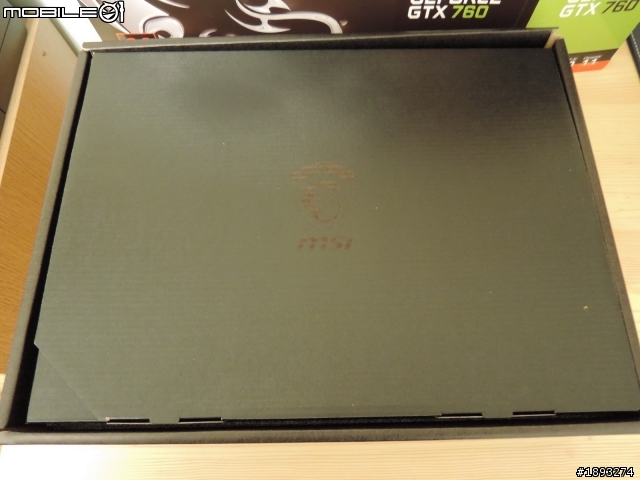

打開後會先看到黑盒本體第一層為配件部分

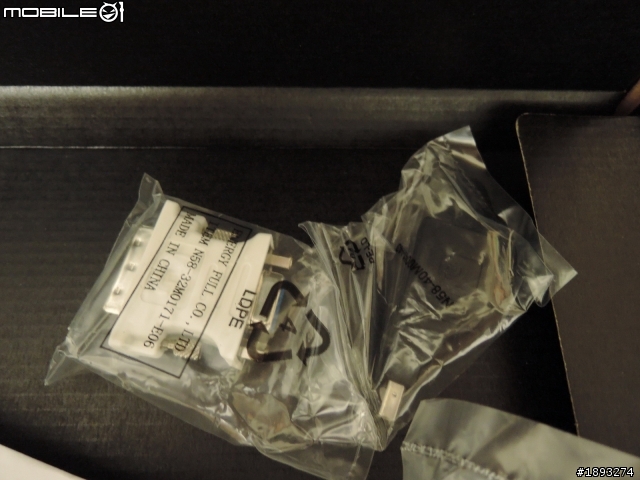

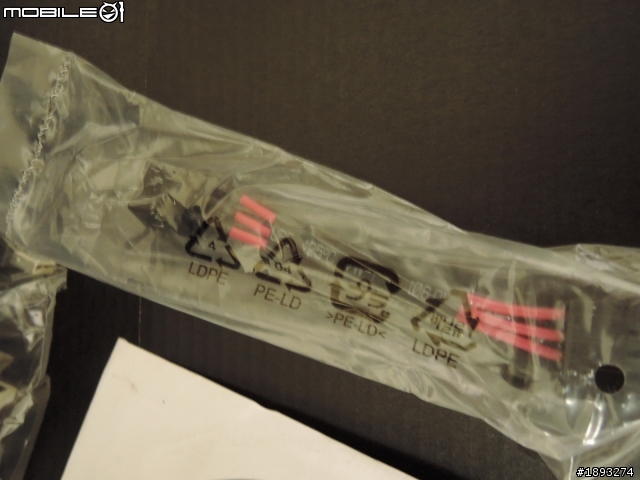

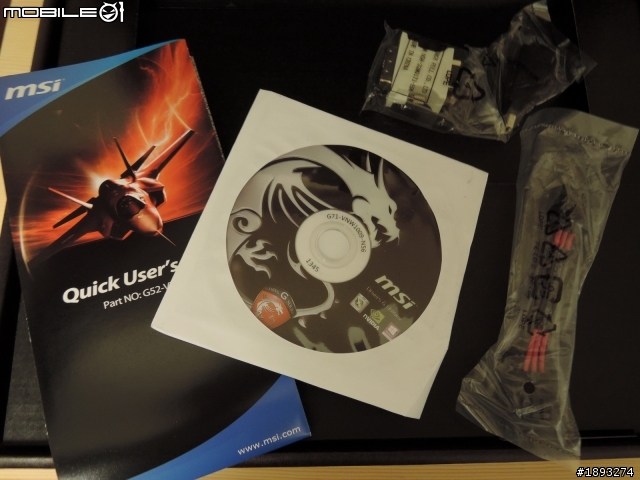

內附 DVI和DP轉接頭 + 8PIN電源轉接線




以及說明書和驅動光碟和快速安裝手冊

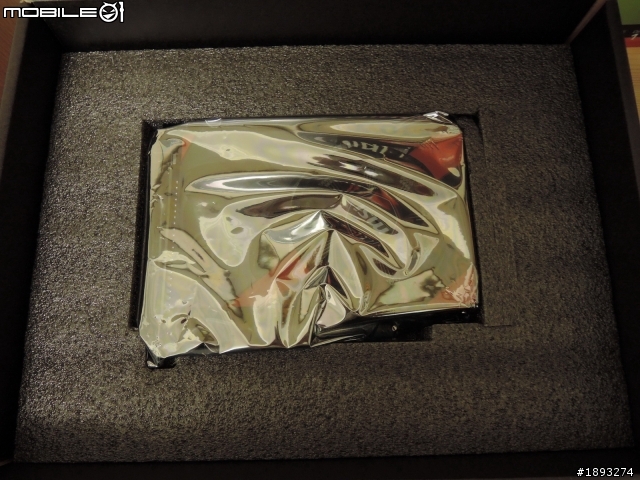

配件和下方就是 GTX 760 mini-ITX Gaming 本體

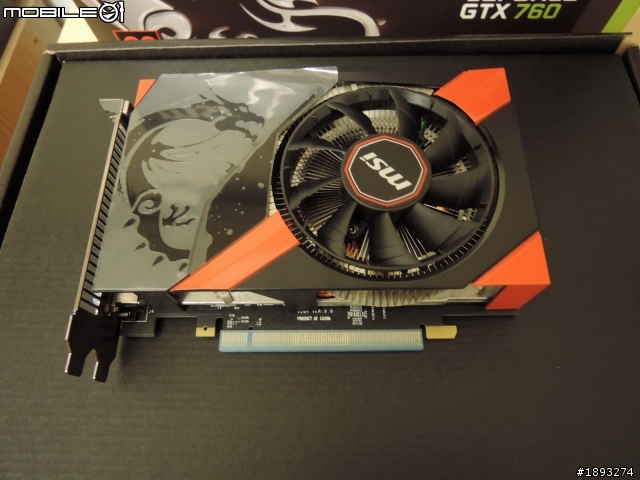

拿掉靜電袋 GTX 760 mini-ITX Gaming 本尊

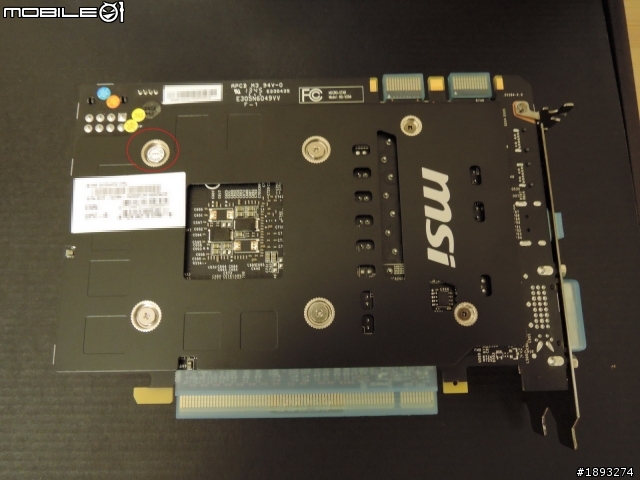

在細節部分 msi 還刻意為了短卡上了一層強化背版
不過在螺絲方面，也是避免和避開人為的拆卸
所以一樣上了防破保易碎標籤

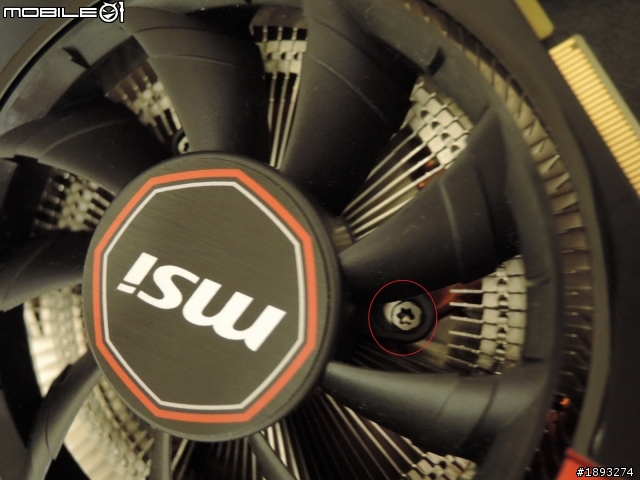

風扇葉片採用 9 葉片的 9 公分PWM溫控風扇



為了避免人為不必要的拆卸而損壞葉片，所以風扇扇葉片的設計上
刻意選用了六角梅花螺絲，當然這個真的有心要拆卸的玩家或者內行人
這種螺絲還是擋不住的，通常會做到這種地步的已經不會在乎保固細節了

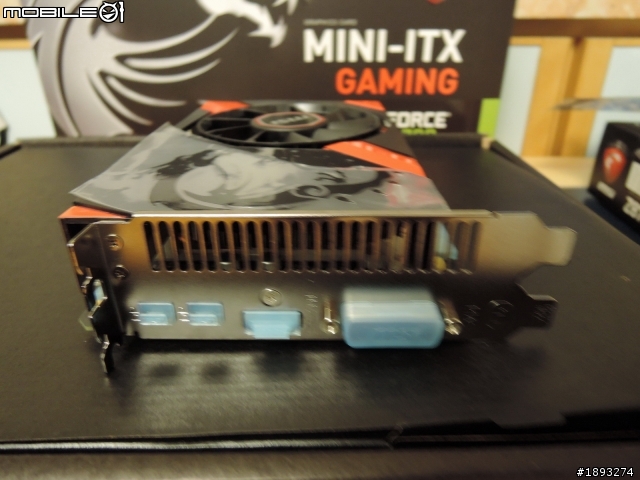

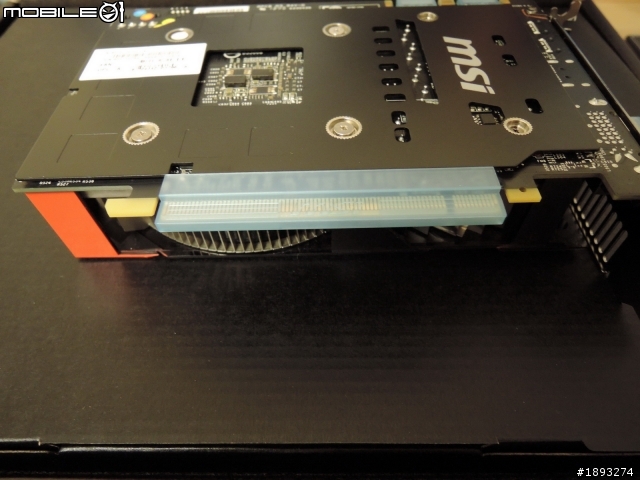

該有的金手指保護套和IO輸出等介面，也沒有馬虎

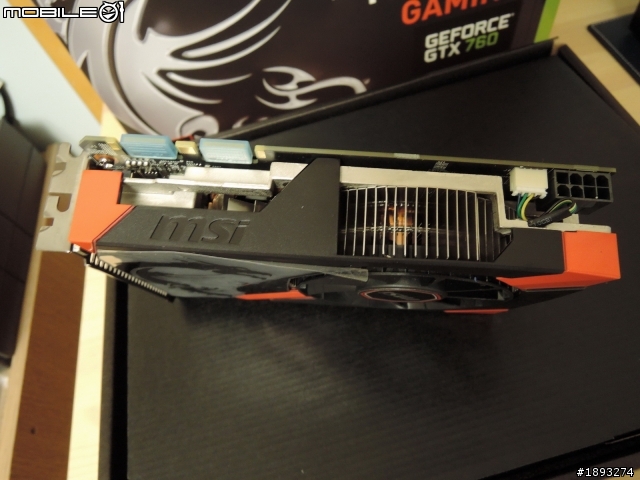

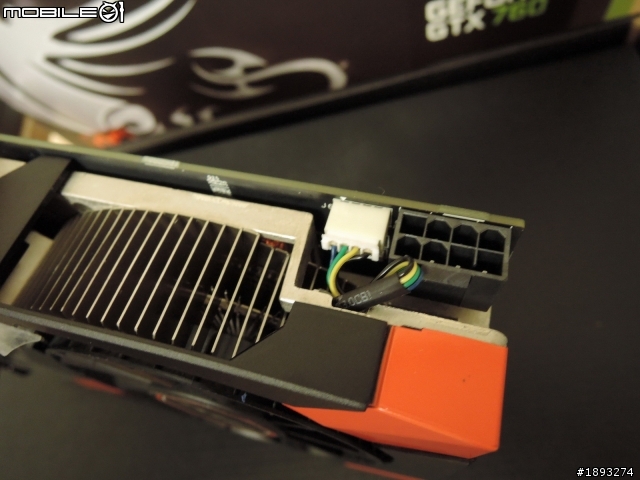

供電採用一組8PIN，這也是多數小卡的標準設計

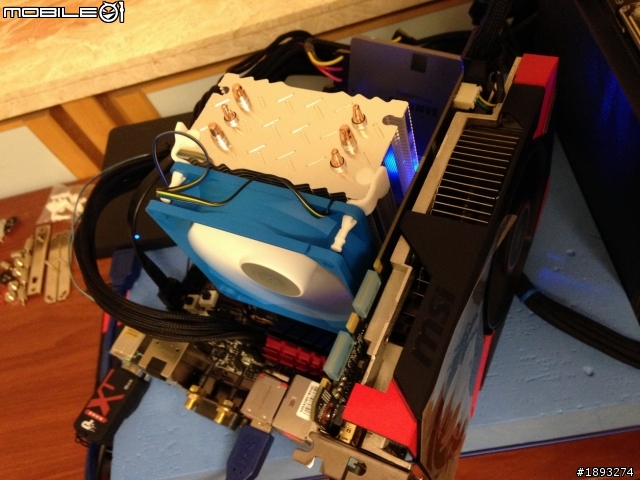

實際和 Z87I Gaming AC 的組裝搭配




接下來進入實際上機測試部分

GTX 760 mini-ITX Gaming的本體長度為17公分左右
佔據兩個介面卡槽



如果要搭配比較小的塔型機殼
可以選用比較迷你的塔扇，以免卡件
或者改用下吹式




：：測試組裝環境：：

======================================

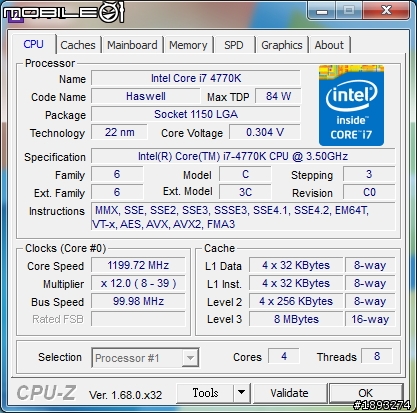

Core i7 4770K
銀欣 SST-AR01
銀欣 ST45SF 450W
msi Z87I Gaming AC
msi GTX 760 mini-ITX Gaming
Crucial m500 SSD 120GB
Crucial Ballistix Tactical Tracer LED DDR3-1600
======================================

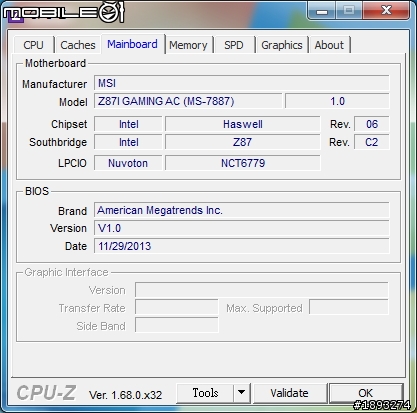

晶片版本已為C2



主機板部分

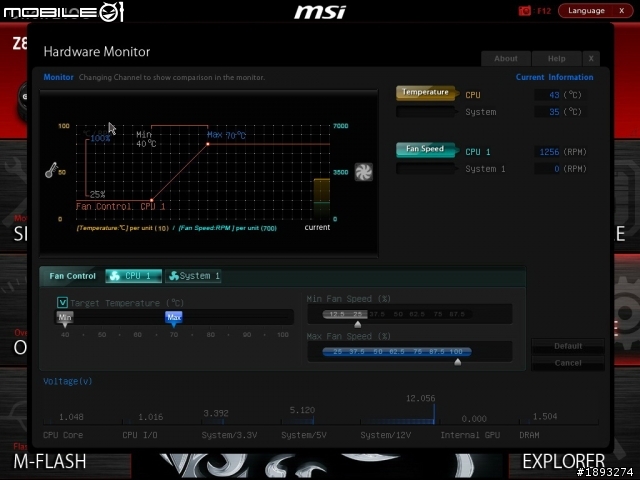

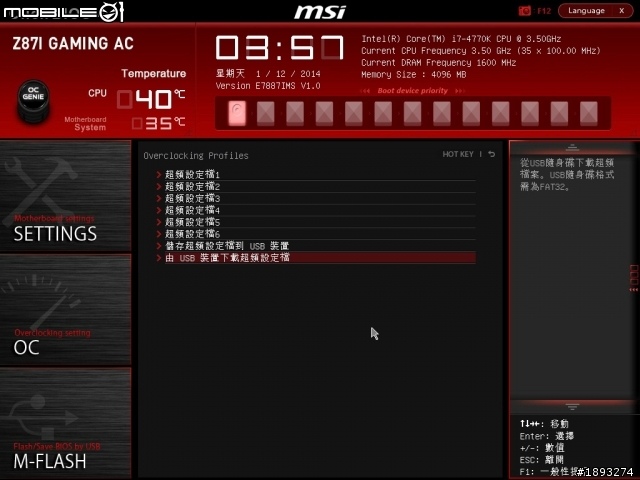

Z87I Gaming AC 的BIOS開機UEFI介面
和其他Gaming系列類似，並內建完整的溫度監控器




軟體方面：

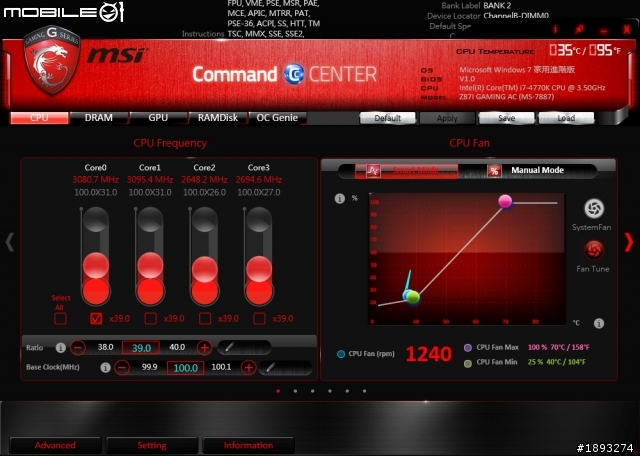

微星控制中心，類似桌面版的BIOS調教和超頻等等

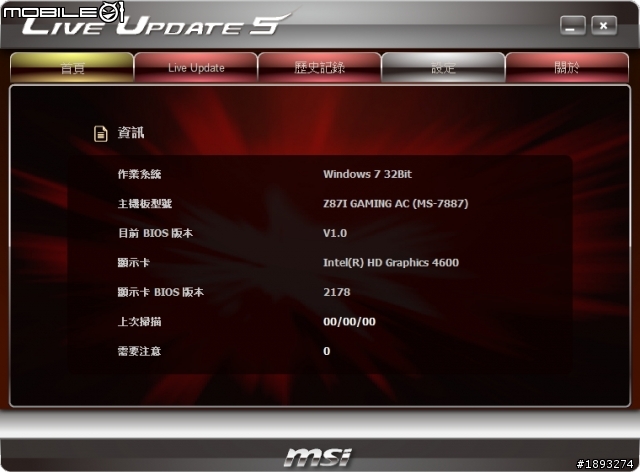

微星 Live Update 5

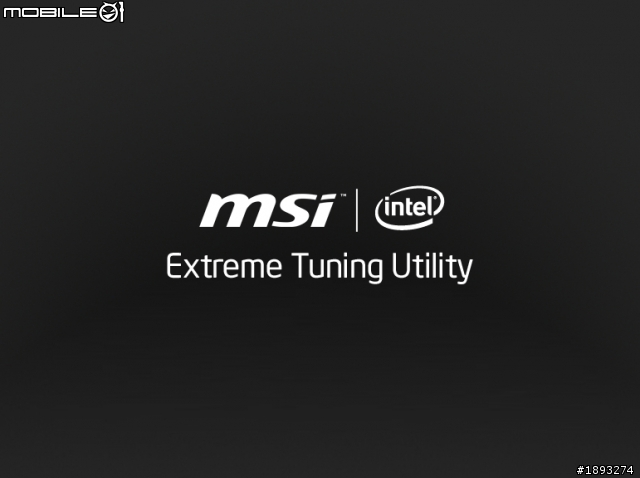

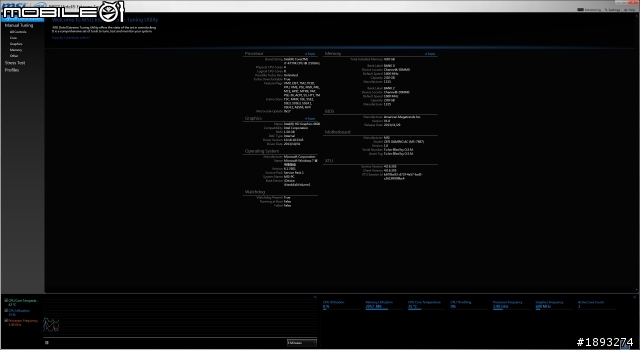

msi 和 Intel 合作的 Intel(R) Extreme Tuning Utility

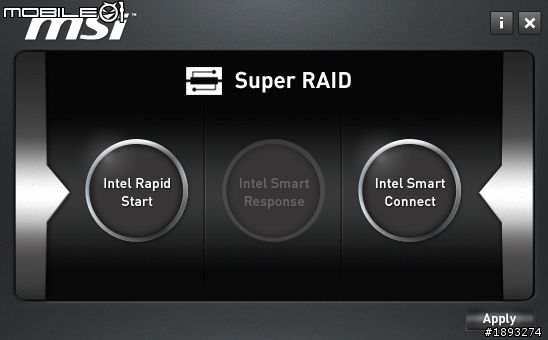

Super RAID 陣列模式

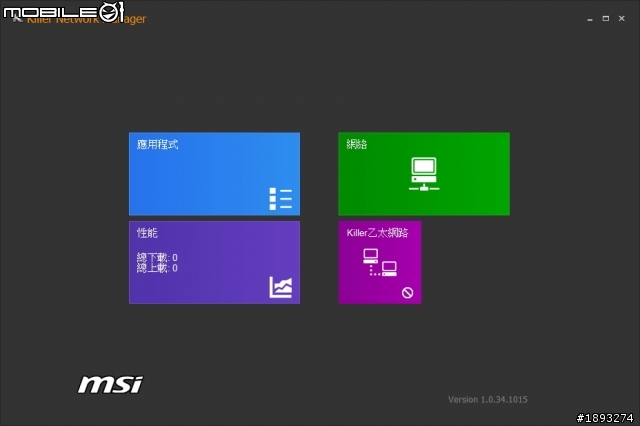

Killer Network Manager 管理軟體

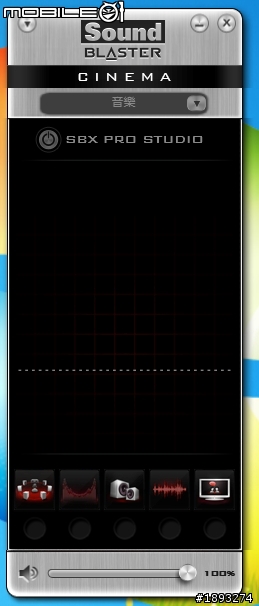

Sound Blaster Cinema 音效軟體

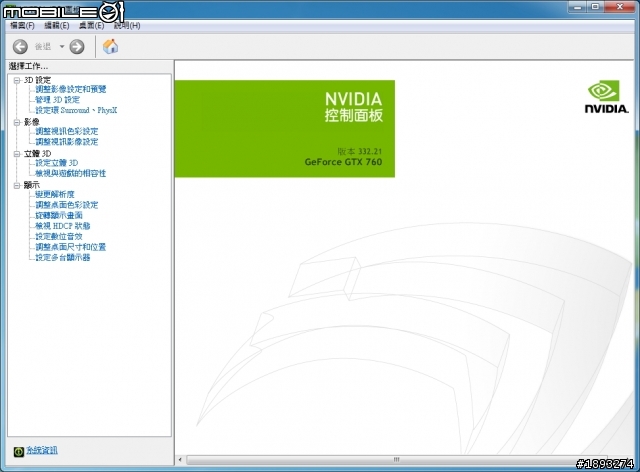

顯示卡部分

簡單好調的 MSI Afterburner

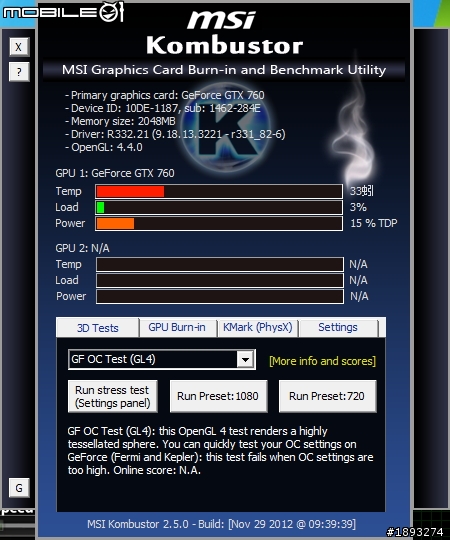

測試負載的 MSI Kombustor

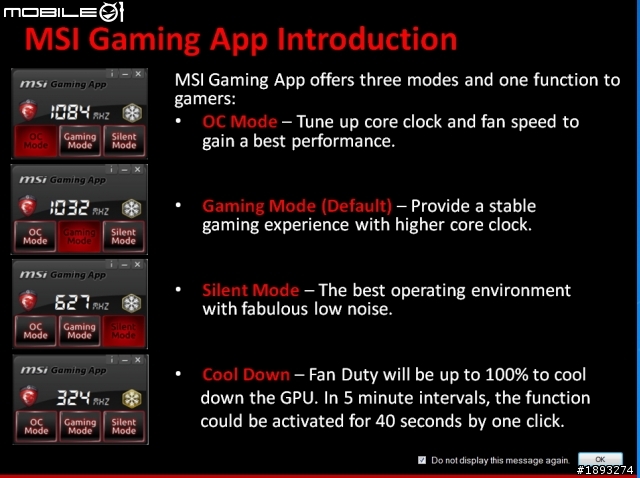

以及可以自訂三種模式的 MSI GamingApp
如果因為裝進機殼後通風散熱效果不良的話
顯示卡執行高負載的狀態下，可以透過右上角的雪花
可以強制風扇100%運作達到快速散熱的效果

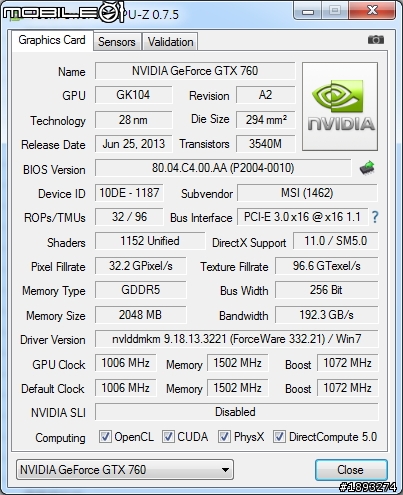

msi GTX 760 mini-ITX Gaming 晶片為GTX760 A2版本

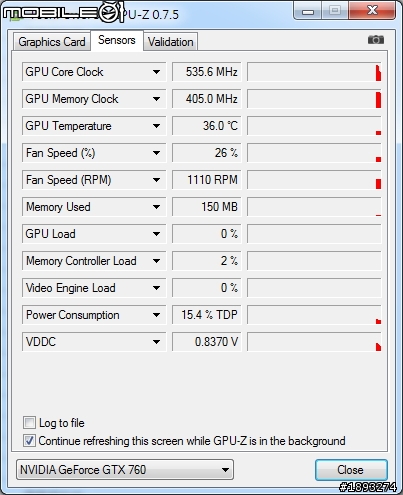

顯示卡起始待機溫度約 36 度左右

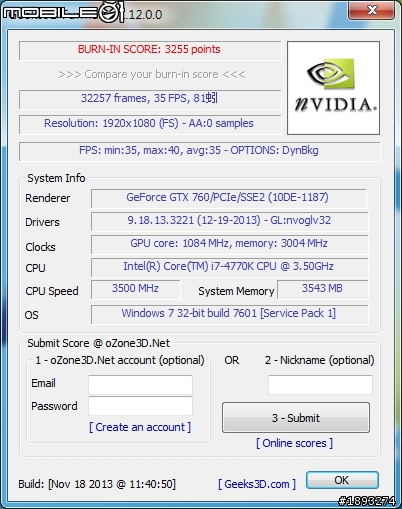

FurMark 的全速最高溫約 81 度左右



軟體和遊戲測試部分參考

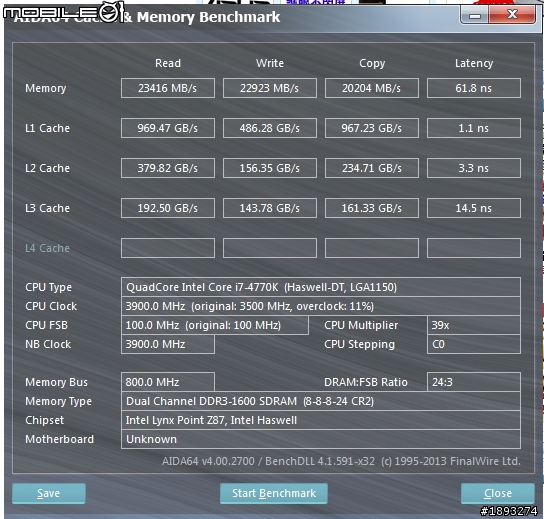

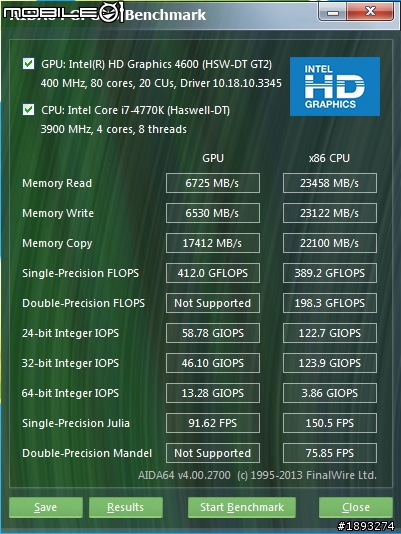

AIDA64 Extreme Edition

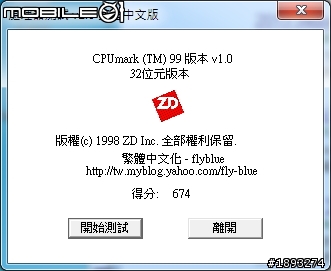

CPUMark 99

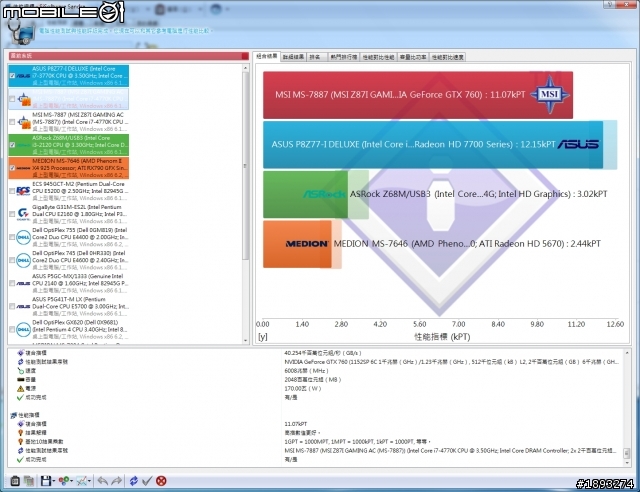

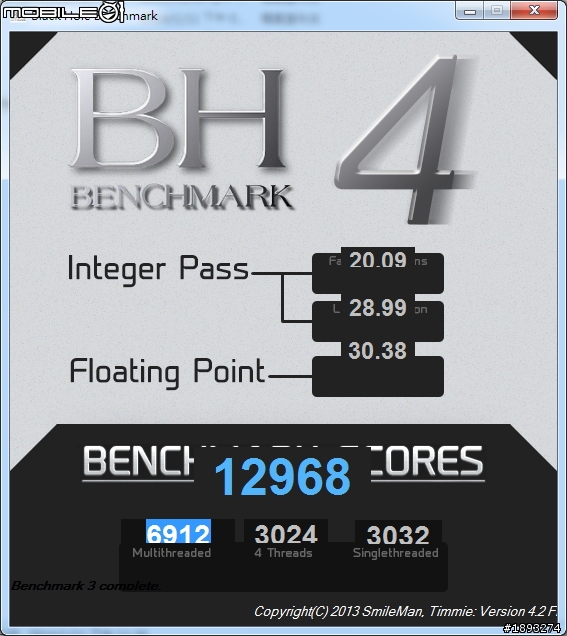

Black Hole

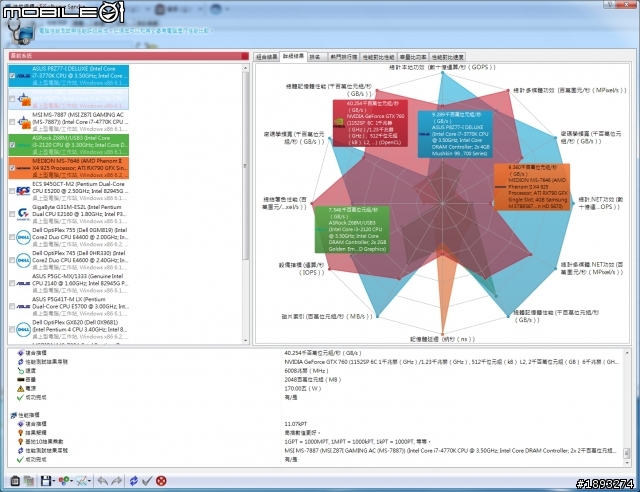

SiSoftware Sandra (Lite) 2013.SP6




PCMark 7

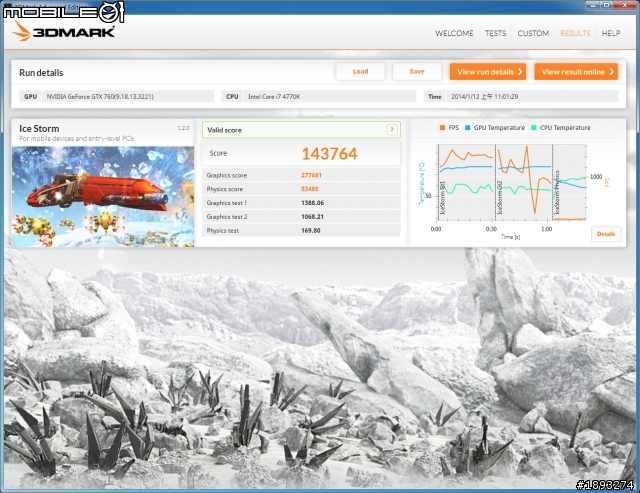

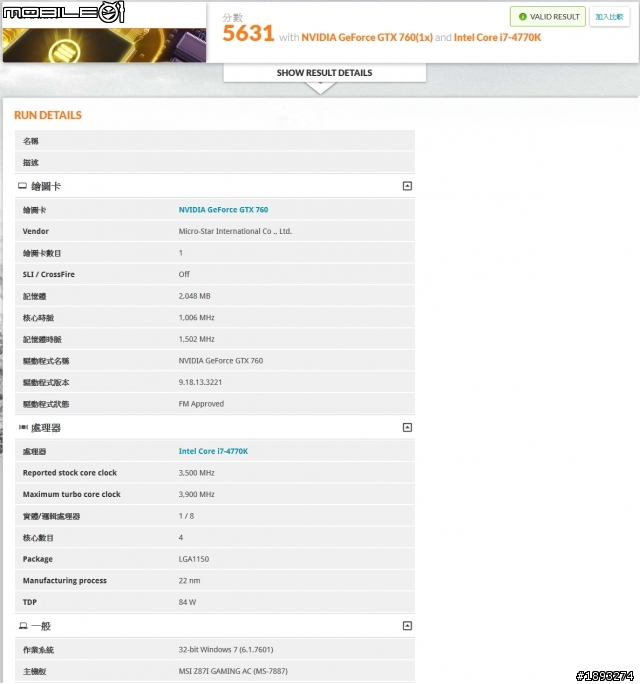

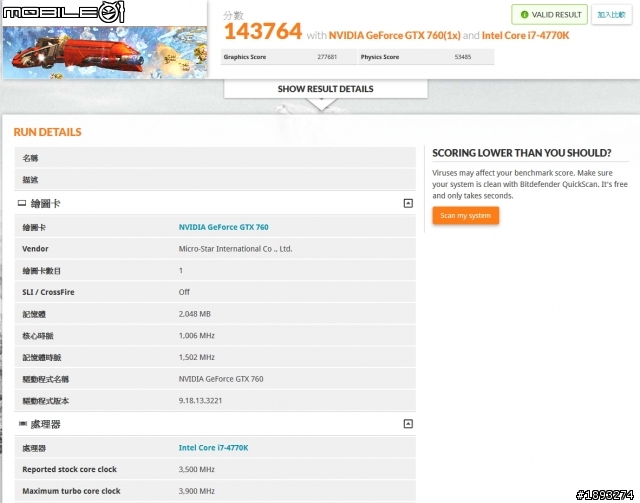

3DMark

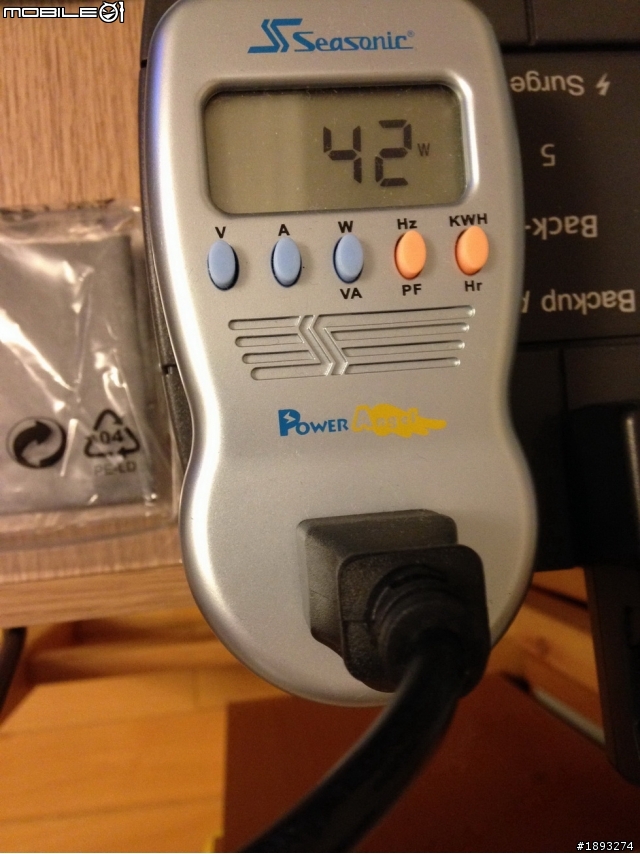

耗電方面：整機待機約42W前後

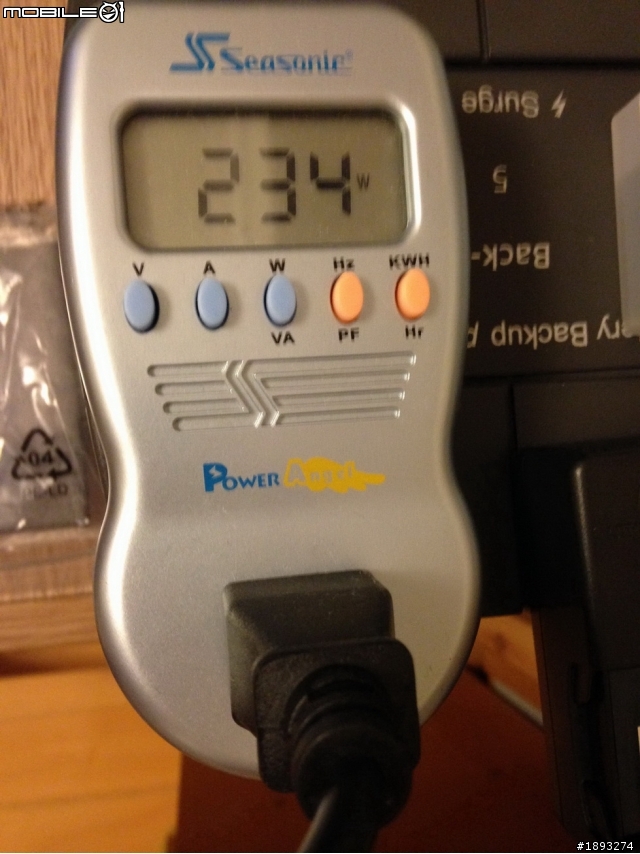

全速運作滿載約在234~300瓦以內
算是很省電的ITX平台，當然還是要視周邊多寡而定
如果硬碟多接幾顆的話建議基本瓦數還是配置400W以上



遊戲方面。由於GTX760的效能已經有非常多的測試
效能落點也都大概在同一個水平線，簡單測試一下

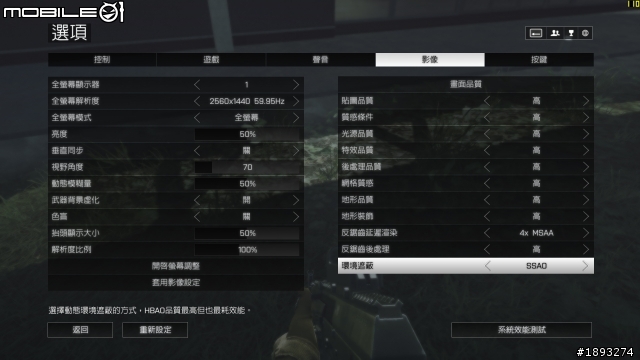

刺客教條4和戰地風雲4的多人連線模式參考
特效為預設或高等級
應付主流遊戲GTX760最少還有一到兩年的效能週期
因為每個時空背景下都會有不同的當代效能或首選卡

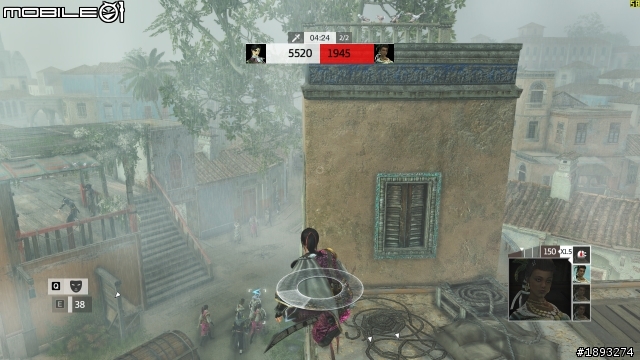

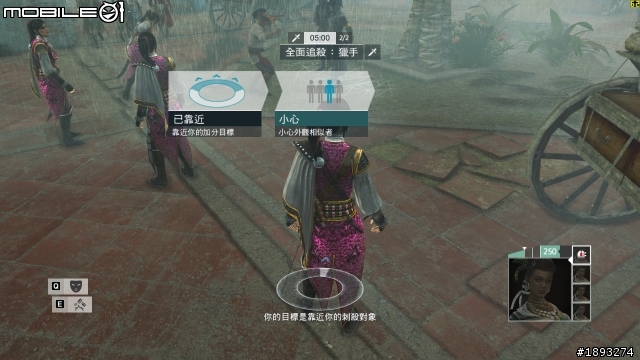

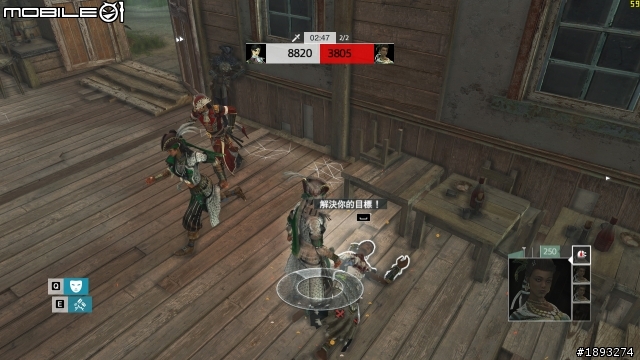

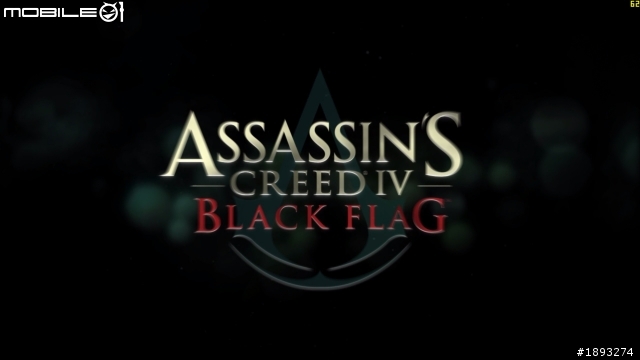

Assassin's Creed IV: Black Flag

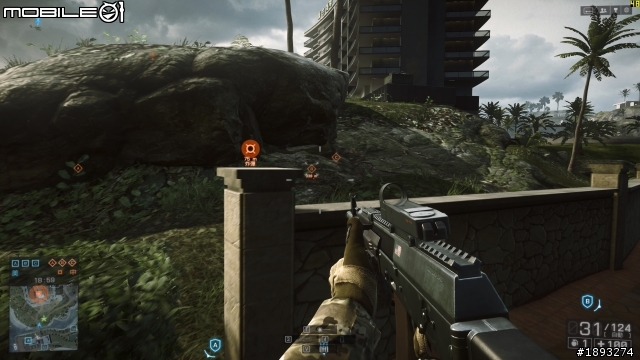

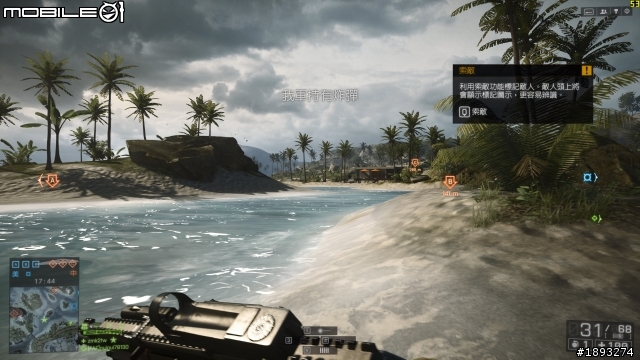

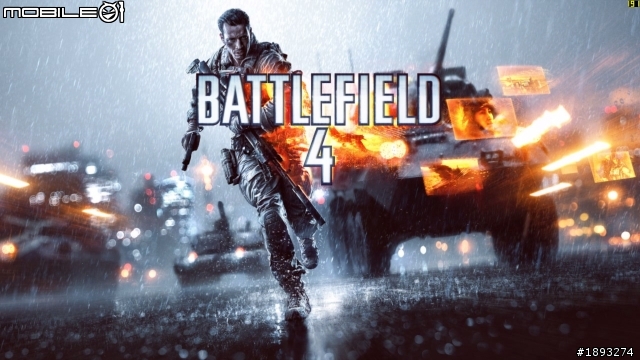

Battlefield 4







==================：結束：==================

：：心得：：



現實採購面來討論的話，目前台灣通路可以買到高階的完整解決ITX解決方案
除了有華碩的 MAXIMUS VI IMPACT 以外 5 年保固 $7,490
微星也跟進這塊腳步 Z87I Gaming AC 售價訂在$6,990
第一波甚至還有送散熱器的預購方案，也是秒殺...

加上微星把電競系列的主機板產品保固其調整到5年算是跟上業界的腳步
至於技嘉和華擎倒是沒有這種五年保固電競級Mini-ITX主機板的產品出現
也許技嘉會突然推出一個 Sniper ITX 也很難說



顯示卡短卡方面由於華碩的 GTX760 Mini 並沒有在台灣通路正式鋪貨銷售
而且GTX670 Mini 是停產的狀態下這部分屬於從缺

所以，造成台灣通路市場能購買到的NVIDIA短效能顯示卡只有兩張
這也讓這少部分的族群從不得其門而入，到多了一些的新選擇

除了已經在原價屋網頁上出現好一陣子的影馳760 GC mini (雙6Pin) 19公分 $6,990
說實話就是看起來乏人問津，因為調整過價格好幾次....

剛上市的微星760 Mini ITX Gaming (單8Pin) 17公分 $8,590

兩造雙比下，微星的支援體系似乎還是略勝影馳一籌

在ITX平台領域，從原本的主機板和顯示卡選擇性少之又少而且不好買的狀態下
現在有了各品牌激烈的競爭結果下，催生了不斷出現新的
中高階MINI-ITX小板+MINI-ITX專用的中高階性能短卡

尤其是在顯示卡方面，本來中高階的短卡幾乎都是以NVIDIA為主
前陣子微星已經放出了新聞稿消息，未來也會推出AMD版本的A短卡 R9 270X Gaming ITX
所以再不久後 N 短卡，也絕非唯一之選，因為有競爭才會有不同的產品出現
期待未來Mini-ITX平台競爭的白熱化也可以繼續延伸到AMD主機板+AMD顯示卡的解決方案上
讓ITX的高階段落不在只是預算充足的使用者和玩家群可以享受到而已



以上是個人的msi 微星 Gaming 電競 ITX 平台 Z87I Gaming AC + GTX 760 mini-ITX Gaming
入手開箱測試上機分享：冗長的測試和內文
