PSU上的 PCI-E 6+2 pin真的通通等同PCI-E 8 pin嗎?
答案是否定的。

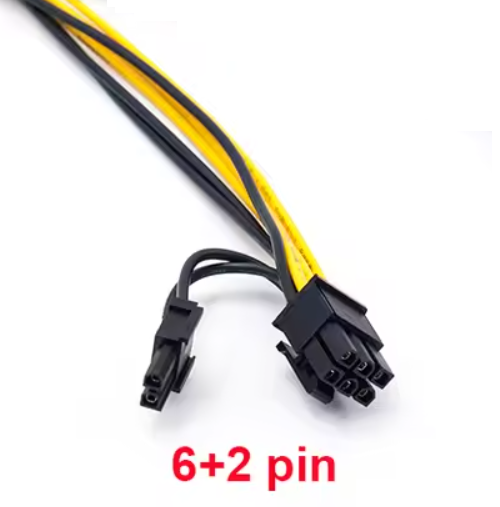

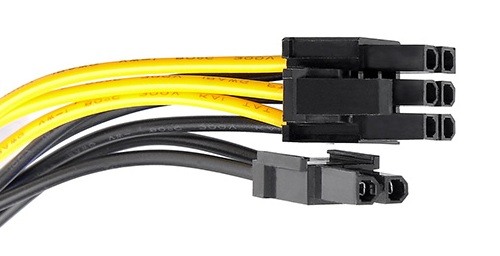

下面介紹的這一款 6+2 pin是超載一倍電流的6 pin，安全性較低。
見下圖解說：

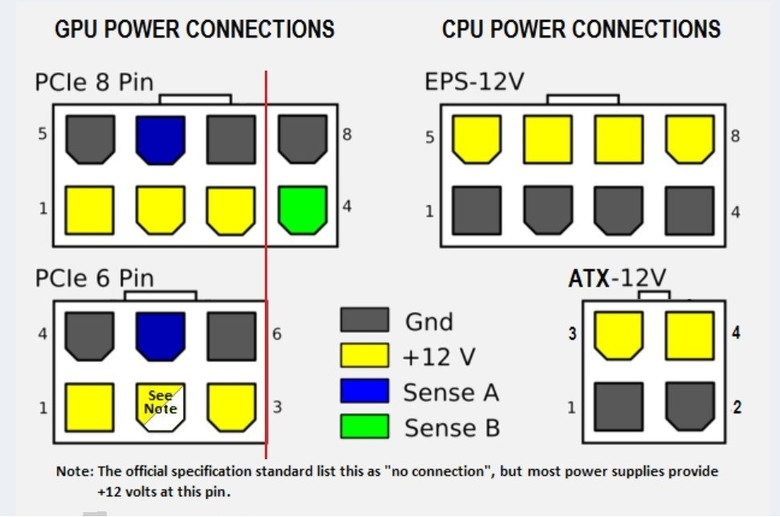

［ PCI-E 6 pin、8 pin 的針腳定義］

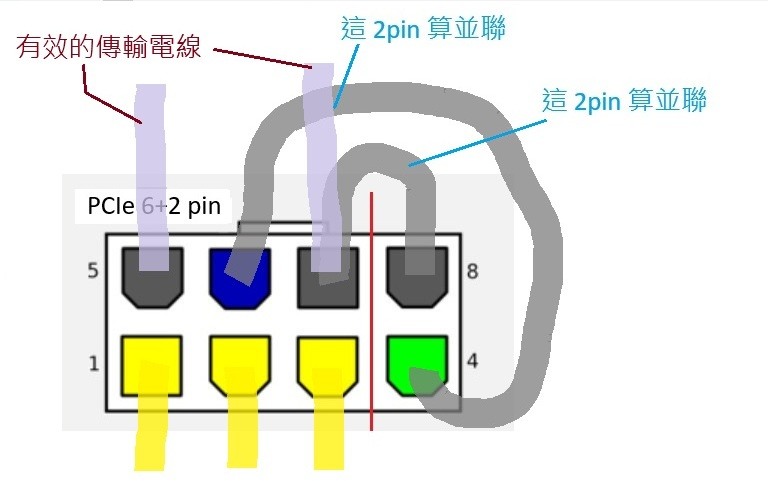

［PCI-E 6+2 pin 針腳接線方式］
簡單的說，
若把12V定義成流進顯示卡的電流，把0V (ground)定義成流出顯示卡的電流，
那麼
流進顯示卡的電流由3根 12v cable承擔，
流出顯示卡的電流由2根 0 v cable承擔，
※ 流進電流=流出電流
在150w下，每根 12v cable承擔 4.17A，每根 0v cable承擔 6.25A。
正常的PCI-E 6 pin只承載75W， 每根cable (12V、0V) 均承擔 3.13A。
看到重點了嗎?
12v cable的承載電流還好， 但 0v cable 已經高達 6.25A，
2根 0v cable 的接觸電阻各不相同，接觸電阻低的那一根承擔的電流會更高一些。
=======為啥能用這種 PCI-E 6+2 pin 去取代 PCI-E 8 pin? =======
因為 INTEL 定義的 PCI-E 接頭的容許電流夠大，
所以才有PSU廠敢冒險使用這種接線方式的 PCI-E 6+2 pin 去供給150W。
https://unikoshardware.com/2024/01/jonnyguru-is-back.html

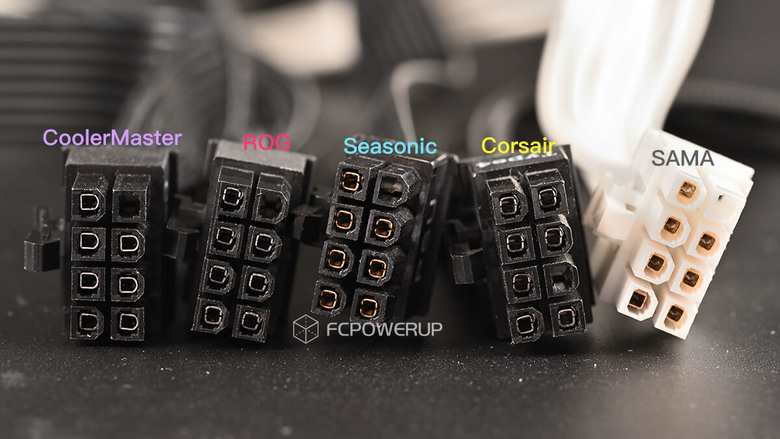

同樣是PCI-E 接頭，但用料有好壞之分，
MINI-FIT 44476-001 版本 = 可耐受 10A。
MINI-FIT 55560-001 版本 = 可耐受 8A。
其它更爛的則在7A以下。
================

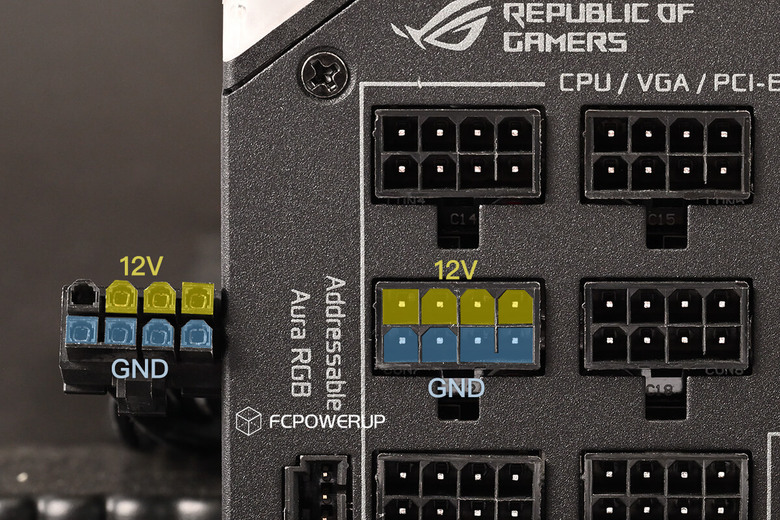

根據ATX 針腳定義，PCI-E 8 pin 的 SENCE PIN有2根，
但一根沒有實裝，所以會有一根是空PIN。
SENCE PIN本身不承擔功率的電流，只傳承擔檢測用的小電流。
因為你不知道你的接頭真正的耐電流極限有多高，
所以你的顯示卡若是插 PCI-E 6+2 pin 去取代 原生PCI-E 8 pin，
絕對不要手賤去超頻。
※你今天機子沒燒，不代表你明天機子不燒。
絕大多數的PSU品牌商都很賤，他們會告訴你產品用甚麼AWG的線，以此當噱頭，
因為線皮上面都會有安規印記，線皮沒有安規標示的PSU你敢買嗎?
若是被抓到表示不實就是被告到翻。
然而，極少有品牌商願意標注他們的"接頭"用甚麼規格的、耐電流有多高。
我們去買電器插座的轉接頭時會注意安培數的規格， (5A、10A、15A......)
同理，為啥PSU品牌商不告知消費者他們的產品採用哪種規格的接頭呢?
這合理嗎?
