越頻 水冷密閉機殼 OB-01 開箱使用

硬體過剩滿足軟體年代,於是選擇前代3770K處理器沒有選擇4770K,3770K大家都知道內部整合北橋及內顯處理,所以熱度高過1366與2011 PIN腳位處理器,會選擇產高廢熱的處理器也是對熱的挑戰,超頻是滿足成就及速度超越,在機殼有限空間要同時達到目的須有好的硬體輔助工具,重心聚焦會在散熱器及機殼上;長久以來散熱器、機殼所扮演角色解熱及系統安置空間,散熱器以空冷、DIY水冷至目前一體式水冷廣為使用,要有效制伏高熱源的處理器需選擇出一顆能應對的散熱器;機殼一般人的作法增加風扇、強調對流,網站上很多人PO文將機殼側板改成透明,目的是展現自己親手組裝水冷精彩運作情形,尋找一台兼具水冷又有展示功能,將DIY水冷精神展示出來滿足成就感,增加朋友間談論話題,能符合要求的於是發現到密閉、氣密式機殼可安置系統在無塵、低溫、低濕、安靜又能當電腦展示用平台
散熱器與機殼是否能符合要求請大家繼續看下去

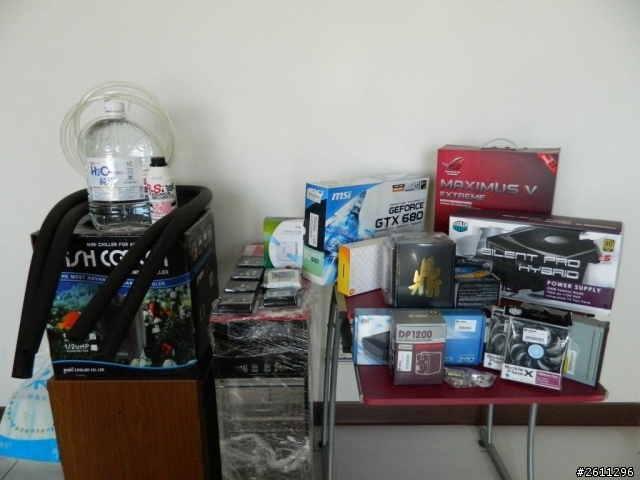

照片中電腦配備新品從訂貨至交貨、二手品從聯絡購買至面交、寄送共收集了11天,還沒齊全還少三件物品

越頻 水冷密閉機殼 OB-01 開箱使用

晚了2天收到三件物品

越頻 水冷密閉機殼 OB-01 開箱使用

所有電腦配件全數到齊,開始動手組裝
先從顯示卡、主機板、CPU散熱器及RAM開始,系統跑水冷需花點時間來組裝
系統循環用水管、接頭全以4分做口徑

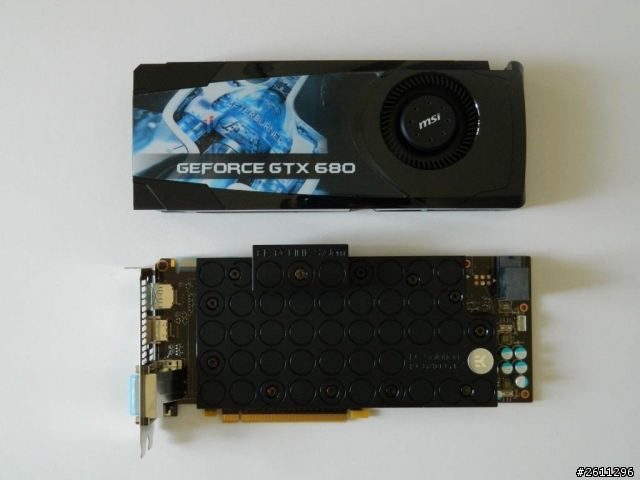

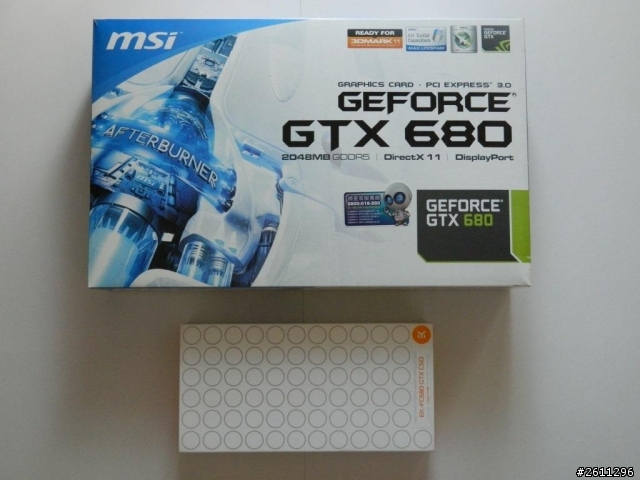

顯卡MSI GTX 680空冷改水冷

越頻 水冷密閉機殼 OB-01 開箱使用

越頻 水冷密閉機殼 OB-01 開箱使用

主機板 ASUS Maximus V Extreme
CPU INTEL 3770K
CPU散熱器 越頻 RU-02
DRAM G.SKILL 16G DDR3-2400

越頻 水冷密閉機殼 OB-01 開箱使用

重頭戲來了今天要裝純水冷機殼 越頻 OB-01,已往空冷或水冷都裝鋁殼、鐵殼,這回換成壓克力做機殼是頭一回,本人注意這機殼有一段時間了主要欣賞他的無塵、低溫、安靜

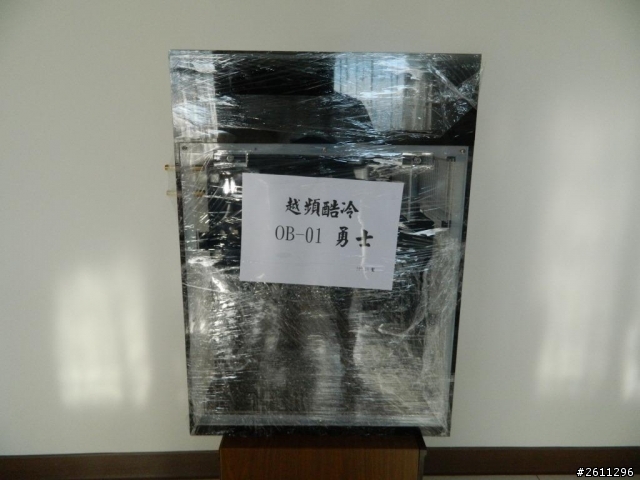

機殼及CPU散熱器是由廠商業務親自送來,機殼沒用紙箱包裝用保護膠膜捆包,問業務急忙做解釋,因機殼重同玻璃製品不放心由貨運宅急便送貨,保護膠膜體積可以減小一個人比較好抱,我想也是

越頻 水冷密閉機殼 OB-01 開箱使用

膠膜拆開整個機殼跟鏡子一樣,一個不小心我就入鏡

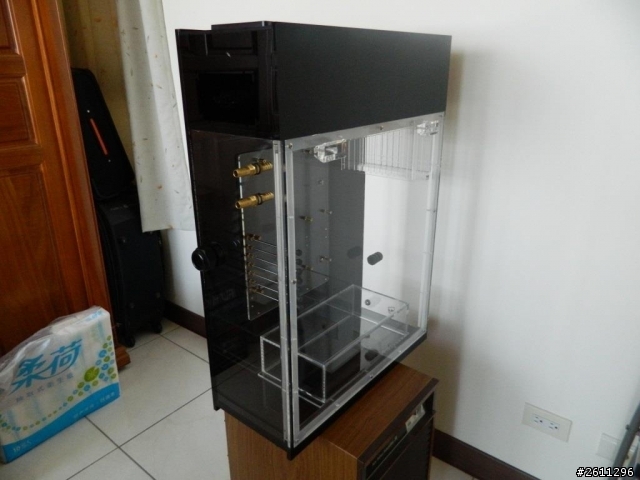

機殼左側面

越頻 水冷密閉機殼 OB-01 開箱使用

越頻 水冷密閉機殼 OB-01 開箱使用

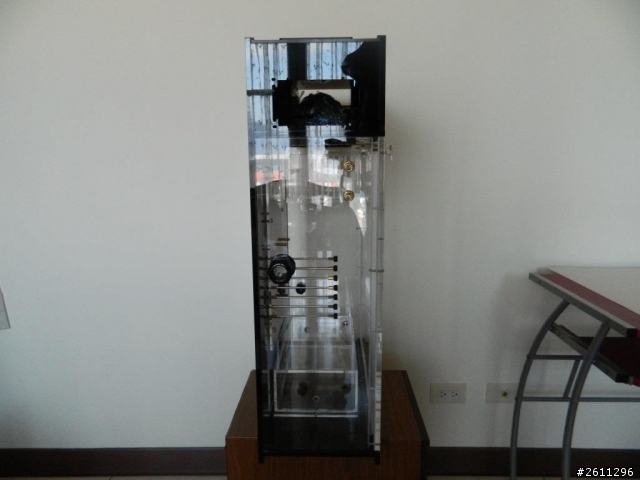

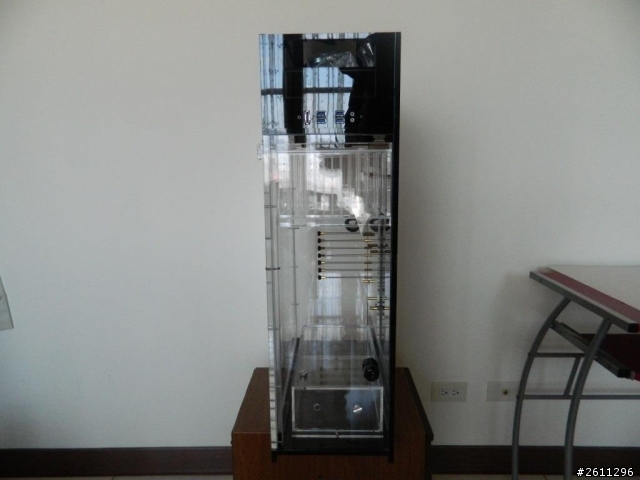

機殼正面

越頻 水冷密閉機殼 OB-01 開箱使用

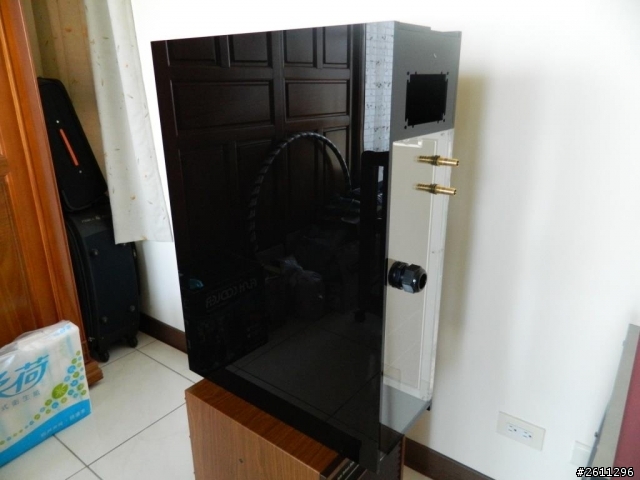

機殼後面

越頻 水冷密閉機殼 OB-01 開箱使用

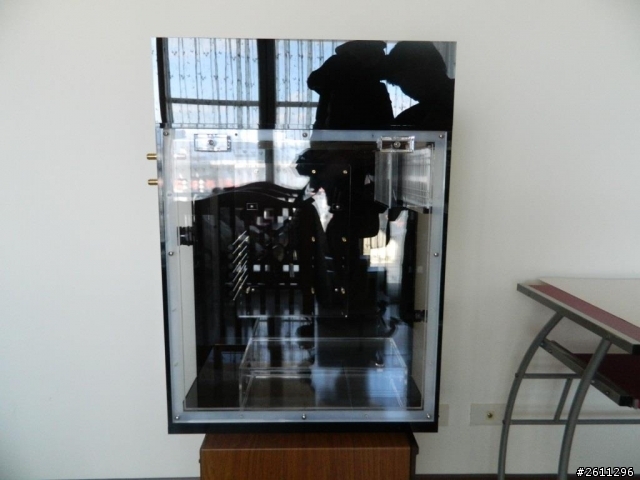

家裏沒有大鏡子這面可取代
機殼右側面

越頻 水冷密閉機殼 OB-01 開箱使用

上面用拉板方式開啟

越頻 水冷密閉機殼 OB-01 開箱使用

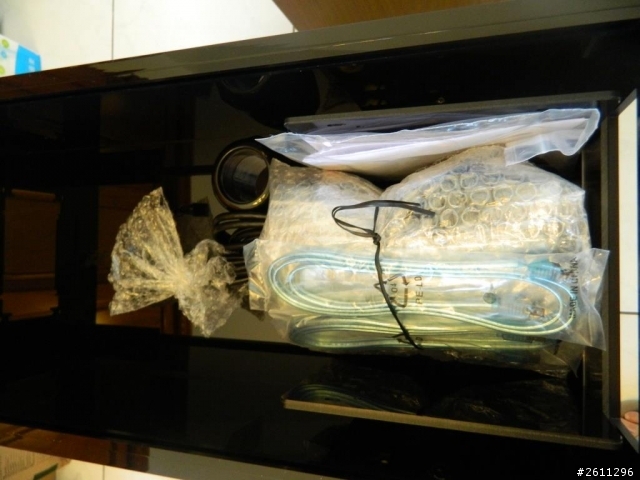

上面拉板拉開有說明書、組裝用配件在內

越頻 水冷密閉機殼 OB-01 開箱使用

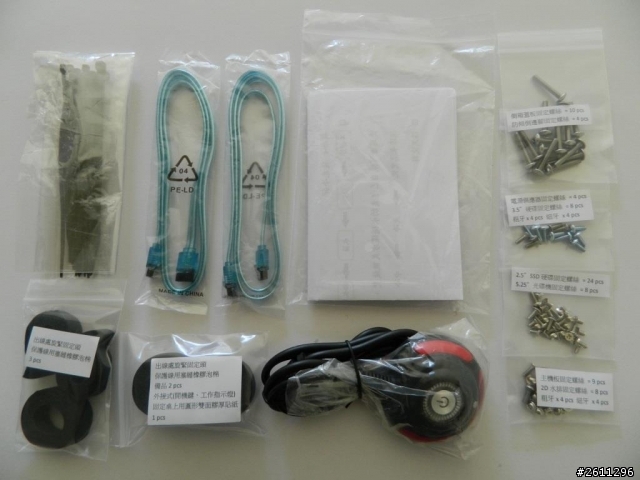

配件包打開內物,有外接用電源開關、SATA3傳輸線、螺絲…等

越頻 水冷密閉機殼 OB-01 開箱使用

組裝注意事項

越頻 水冷密閉機殼 OB-01 開箱使用

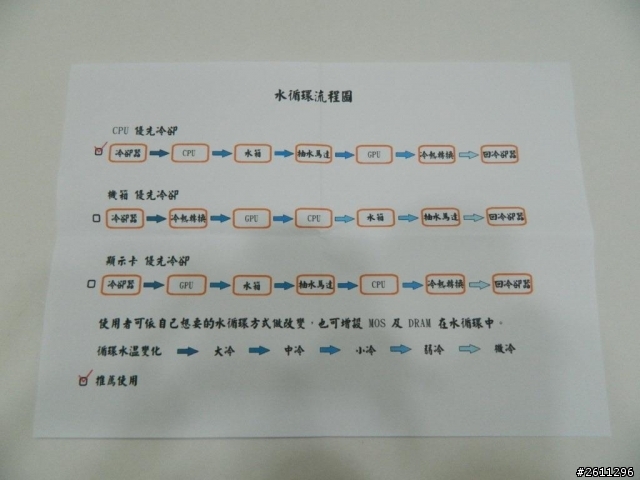

建議水循環流程圖

越頻 水冷密閉機殼 OB-01 開箱使用

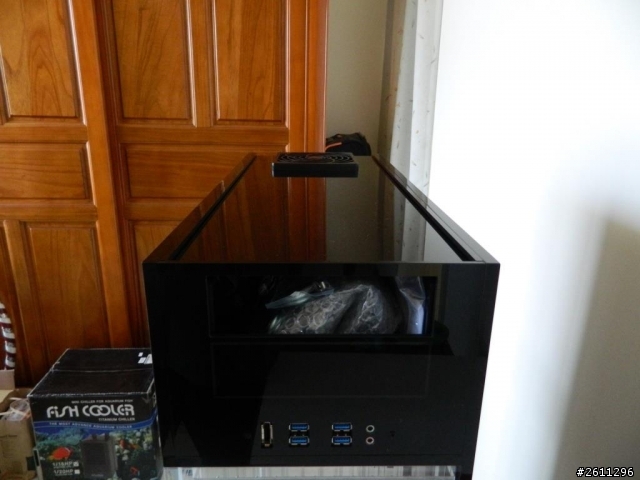

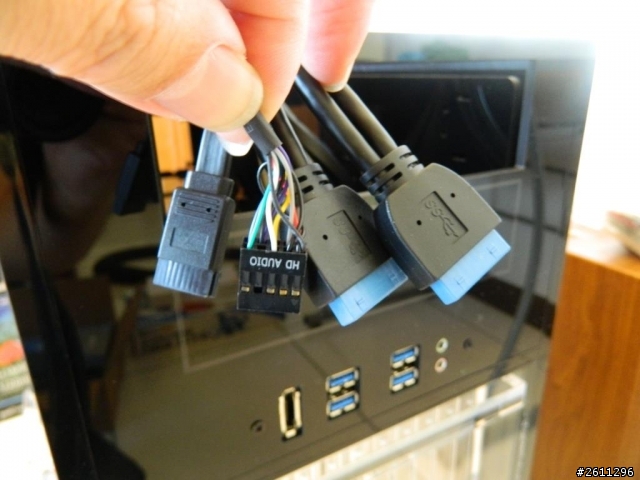

前置I/O USB 3.0 x 4、 Audio x 1、 MIC x1、E-SATA x 1
現在新出的機殼很少有E-SATA

越頻 水冷密閉機殼 OB-01 開箱使用

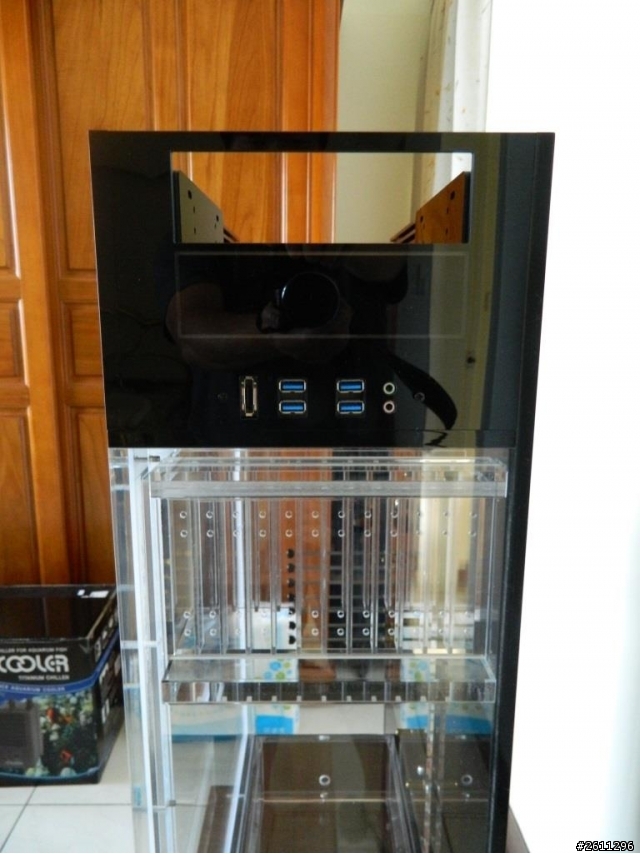

正面可裝入光碟機5.25" x2台
在USB 3.0下方一格格可裝入SSD硬碟機 x 12台
SSD裝置位置設計在正面又是透明可見,方便用的人察看這點設計的很好

越頻 水冷密閉機殼 OB-01 開箱使用

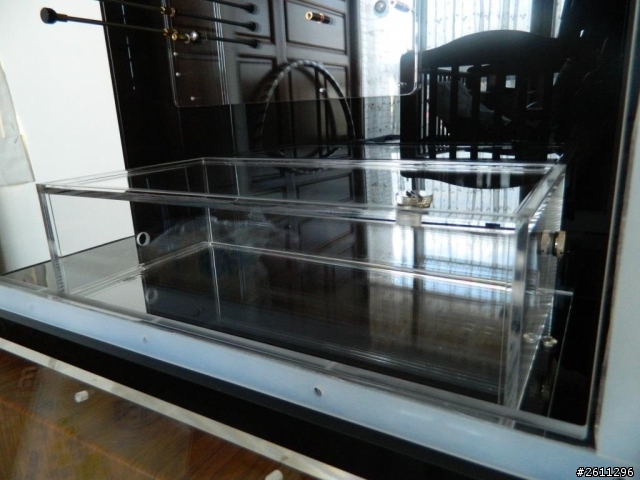

水箱於機殼底部,裝滿水為5公升
接頭2進2出,附兩個止水螺絲

越頻 水冷密閉機殼 OB-01 開箱使用

水箱裝滿水整個機殼重量會在底部,機殼直立時很平隱,不易斜倒
水箱上方設計凹陷可防止加水不慎或溢出時留水在凹陷處,那水就不會流到機殼最底部到處都是水,不好清理
加水位置在水箱右上方,加水很方便

越頻 水冷密閉機殼 OB-01 開箱使用

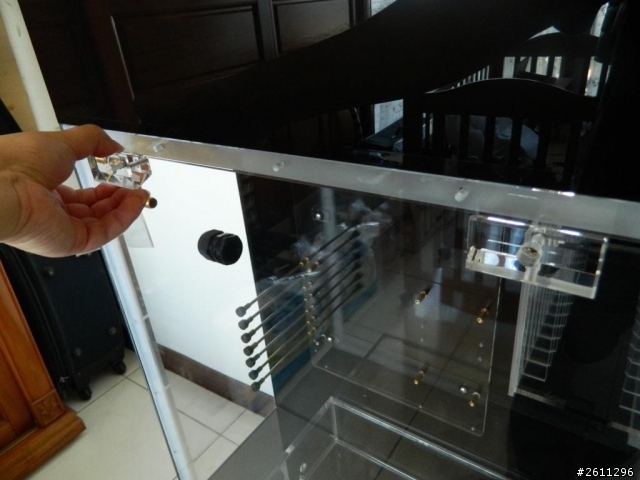

左側蓋開閉合提把,左右各一

越頻 水冷密閉機殼 OB-01 開箱使用

可裝入主機板尺寸 M-ATX / ATX / E-ATX / XL-ATX
可安裝CPU散熱器高度18.5公分以下
可安裝PCI x 9個,其中擴充2個

越頻 水冷密閉機殼 OB-01 開箱使用

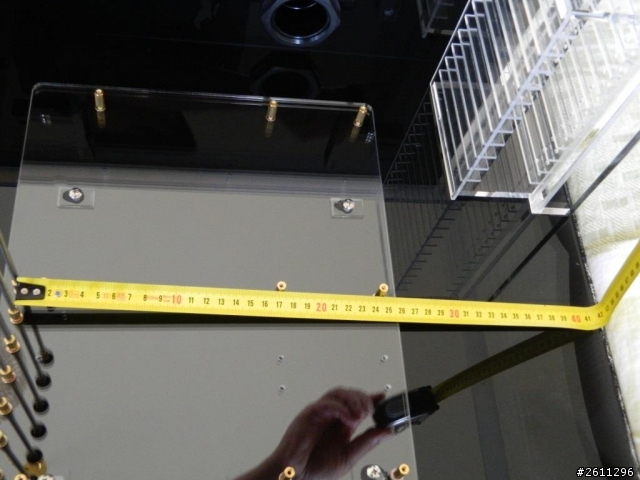

預留顯示卡長度42公分

越頻 水冷密閉機殼 OB-01 開箱使用

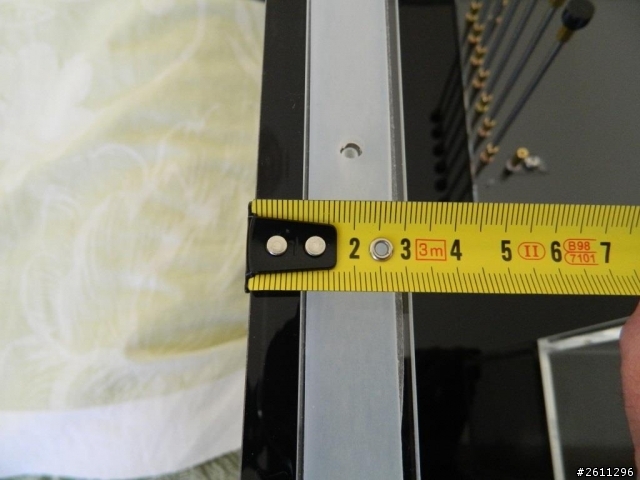

機殼厚度1公分
卷尺前端量測黑色位置

越頻 水冷密閉機殼 OB-01 開箱使用

PCI Slot挿卡固定方式

越頻 水冷密閉機殼 OB-01 開箱使用

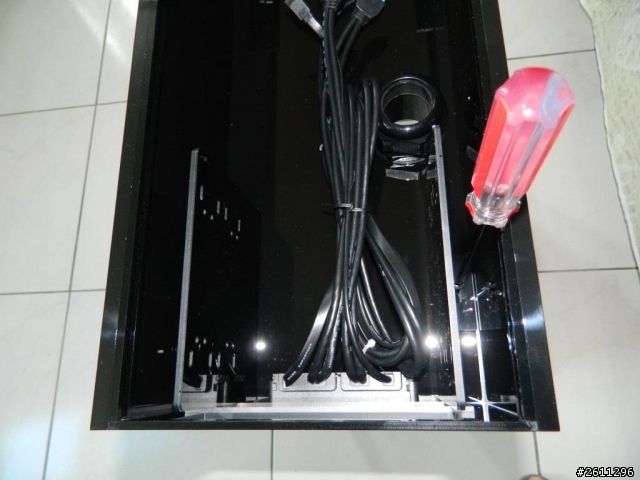

拆下光碟機架
因螺絲位置在底部深15公分需用隨機附的紅色起子

越頻 水冷密閉機殼 OB-01 開箱使用

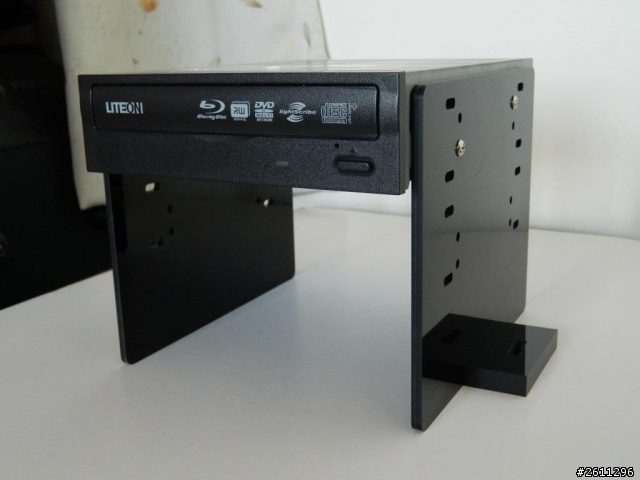

光碟機安裝、固定

越頻 水冷密閉機殼 OB-01 開箱使用

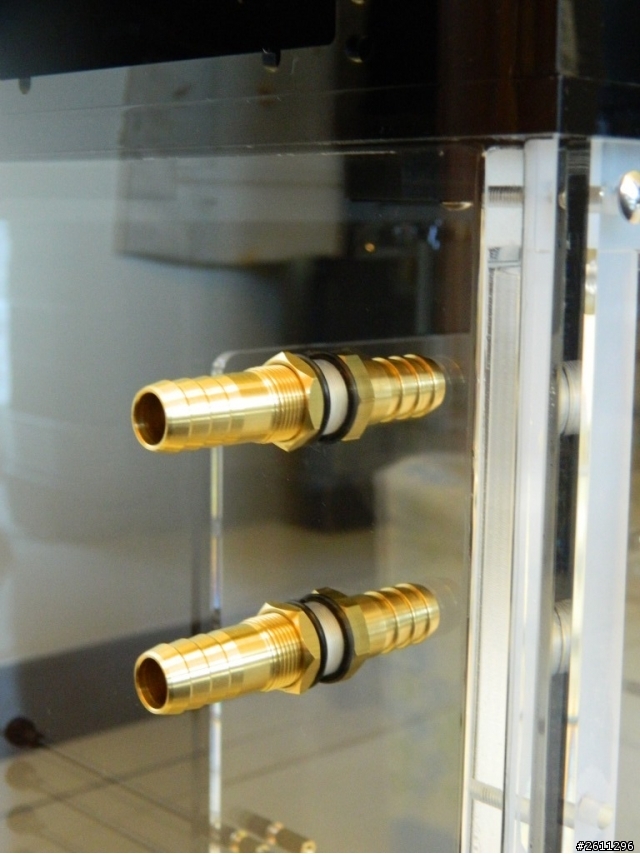

銅做的4分管徑進水、出水接頭,內外有O環阻隔空氣,這細節都注意到了

越頻 水冷密閉機殼 OB-01 開箱使用

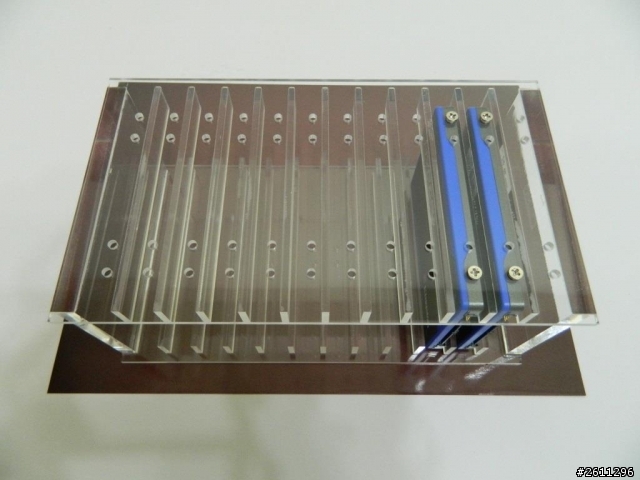

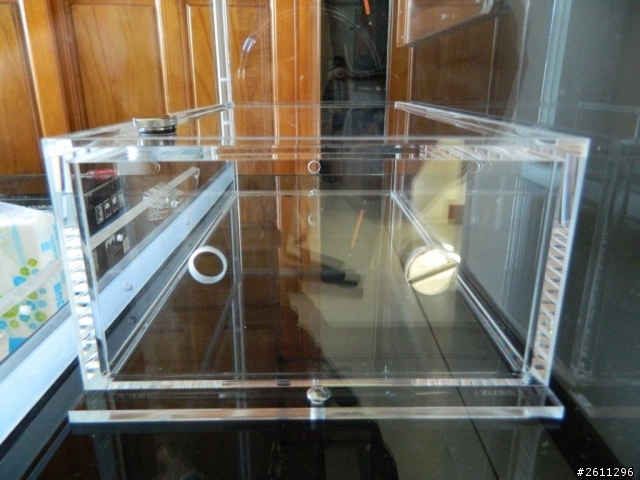

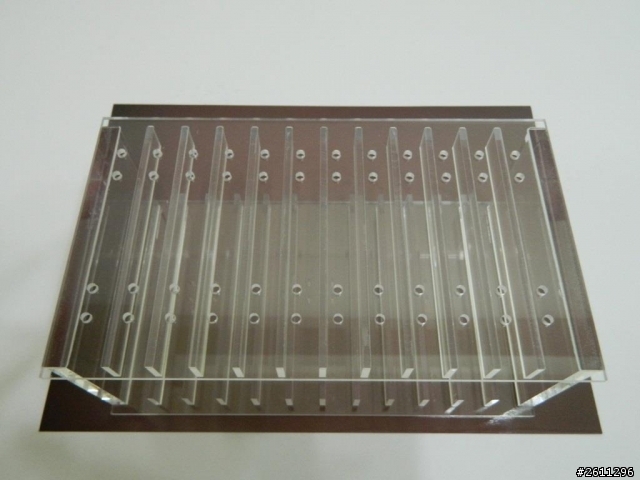

SSD固定架
可與機殼分離,安裝好SSD再裝入機殼,這設計很好將SSD整合在一架上,透明材質容易識別品牌及安裝數量

越頻 水冷密閉機殼 OB-01 開箱使用

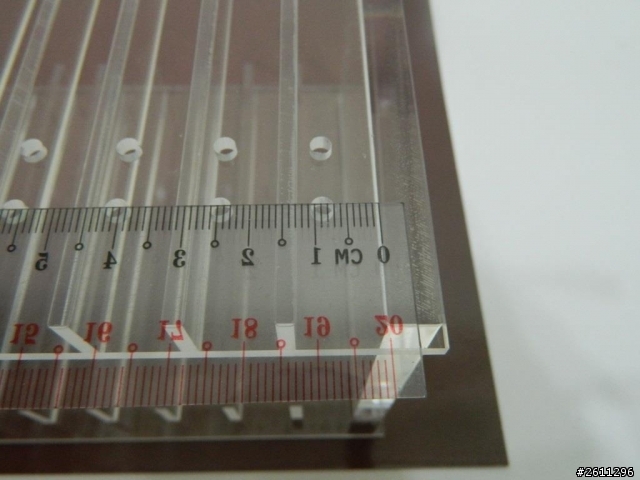

每格寬度13MM 1.3公分,可安裝SSD硬碟厚度13MM以下

越頻 水冷密閉機殼 OB-01 開箱使用

我只裝入兩顆,位置可隨便選
傳統硬碟及SSD硬碟2.5吋規格日益頻繁使用,其容量日漸壯大是未來趨勢,12顆使用空間,未雨綢繆、也對

越頻 水冷密閉機殼 OB-01 開箱使用

可裝入2D水冷排的雙T型固定架,市面上水排有長有短安裝後可由兩邊螺絲調整
有這設計機殼就不會挑水冷排,水冷排長短都能裝

越頻 水冷密閉機殼 OB-01 開箱使用

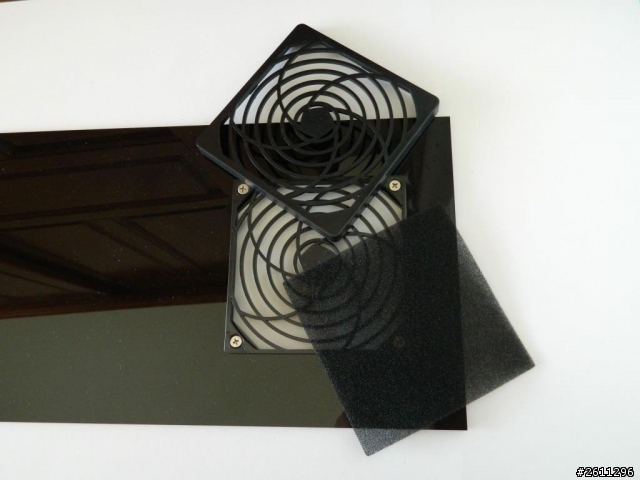

系統用電源POWER 濾網

越頻 水冷密閉機殼 OB-01 開箱使用

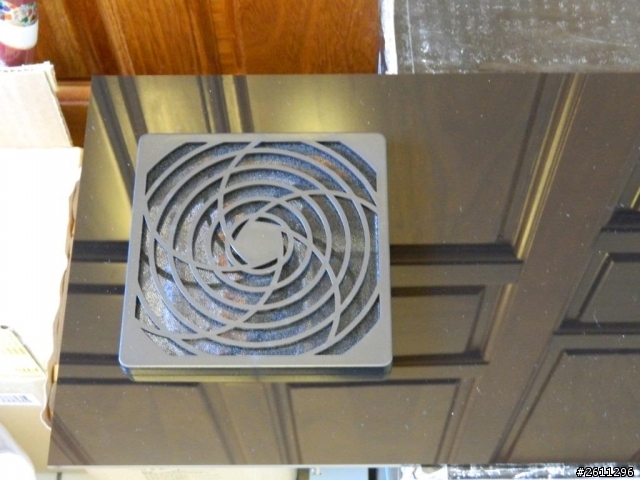

拆裝清洗濾網在機殼上方,方便

越頻 水冷密閉機殼 OB-01 開箱使用

機殼防傾倒四個邊腳,有水箱在底部做重心平衡了,我想可裝可不裝看個人

越頻 水冷密閉機殼 OB-01 開箱使用

機殼各部份都已介紹,介紹過程發掘大部份的配件組裝方式與傳統機殼大致相同,小部份不同處再以照片說明,接下來正式組裝
組裝過程有小部份差異:
差異1. 走線

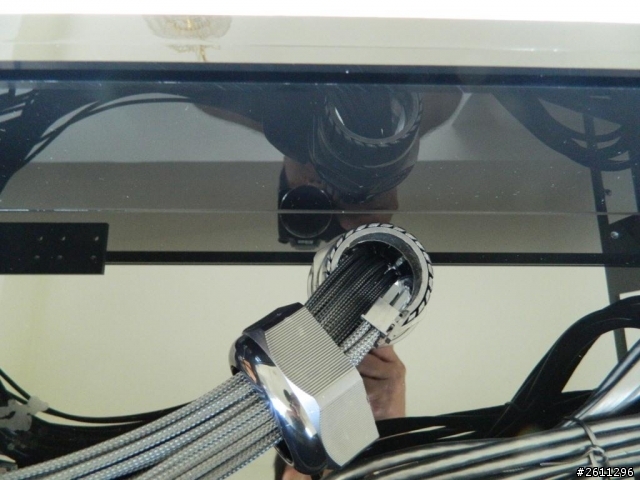

照片中,中間處是圓型轉緊接頭機殼共有三個,這個是最大的,功能是將Power DC電源線、前置I/O及SATA3傳輸線由機殼外穿入機殼內,穿入有大小順序,最大先穿入小的隨後,穿入好後,再用隨機附保護線用塞縫橡膠泡棉將所有線捆上接頭轉緊就搞定

越頻 水冷密閉機殼 OB-01 開箱使用

先將最大24PIN優先由機殼外穿入機殼內

越頻 水冷密閉機殼 OB-01 開箱使用

接著8PIN,隨後在穿入更小的

越頻 水冷密閉機殼 OB-01 開箱使用

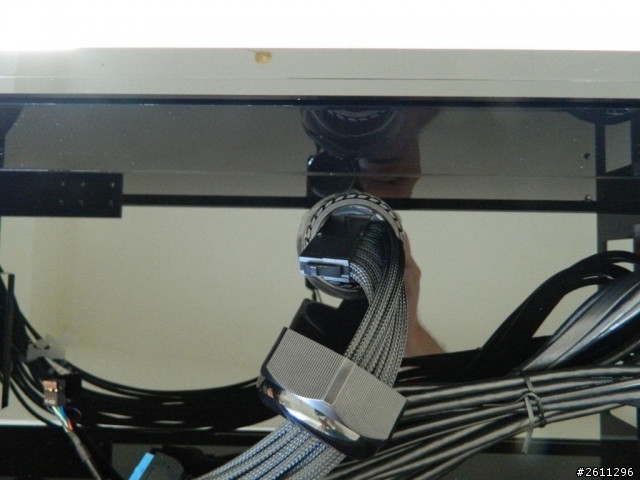

再用隨機附保護線用塞縫橡膠泡棉將所有線捆上

越頻 水冷密閉機殼 OB-01 開箱使用

DC電源線、前置I/O、SATA3傳輸線穿入接上主機板,由穿入口將過長的線拉出,機殼內長度剛好再用束線帶整線束緊,走線位置設計很剛好尤其顯示卡換成水冷,卡身變重會向下彎曲剛好兩條8PIN顯卡電源線向上拉撐著不彎曲了,SSD位置設計在主機板SATA接頭右上角安裝、整線容易多了,也不怕主機板附的線太短

越頻 水冷密閉機殼 OB-01 開箱使用

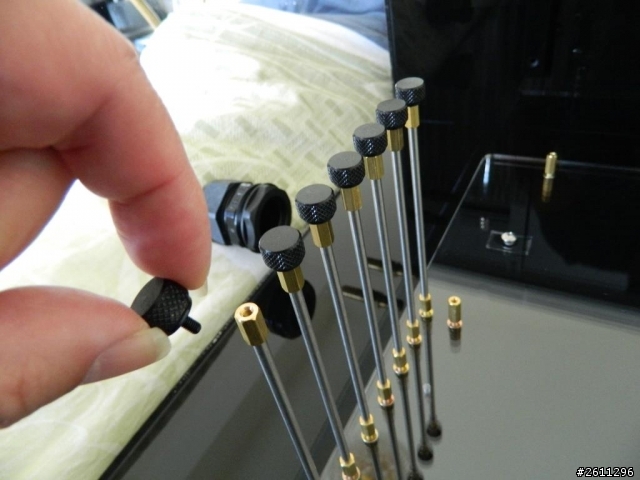

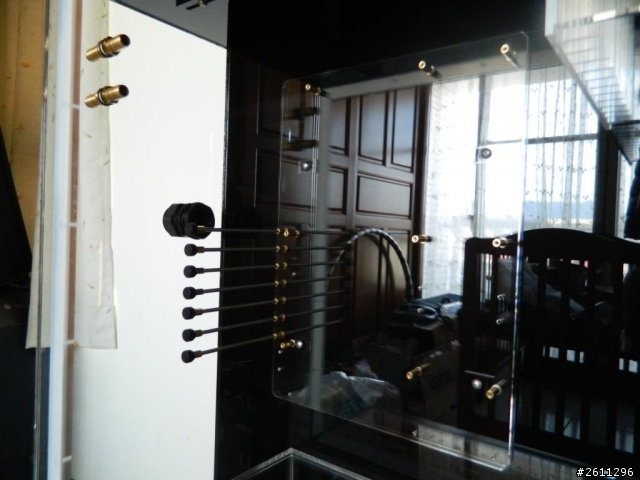

主機板固定六角銅柱長度1.5公分,可選擇將前置I/O USB 3.0、Audio、MIC、E-SATA、系統控制連接排針連接線從主機板背後走線,前置I/O、USB 3.0等其他線材大家認為很難藏,用這方法看不到線更不必整線,機殼內美觀多了

越頻 水冷密閉機殼 OB-01 開箱使用

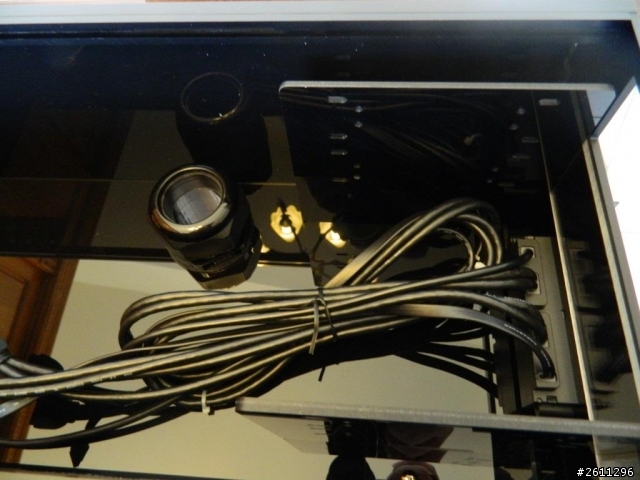

所有線就定位將接頭轉緊,搞定
機殼內需要多少線長穿入剛好就好,線太長部份留在機殼外,上方整理將拉板蓋上

越頻 水冷密閉機殼 OB-01 開箱使用

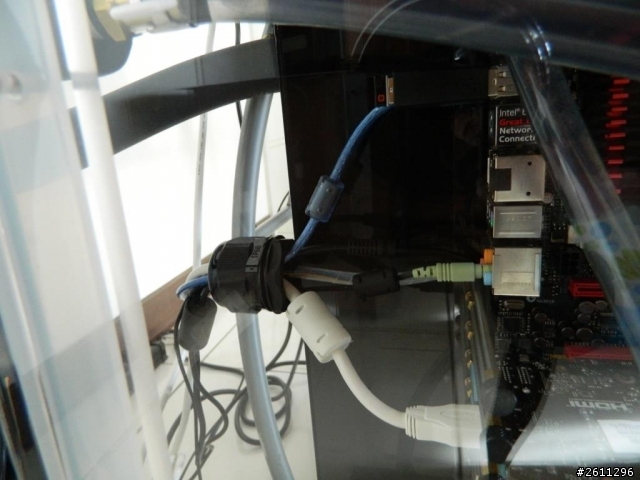

另一個轉緊接頭在後置I/O,穿入手法一樣先大後小將所需用的接線逐一穿過再將接頭轉緊,搞定

越頻 水冷密閉機殼 OB-01 開箱使用

差異2. 水冷排
一般水冷排風扇向內吹,這機殼水冷排風扇往外吹,風扇方向相反

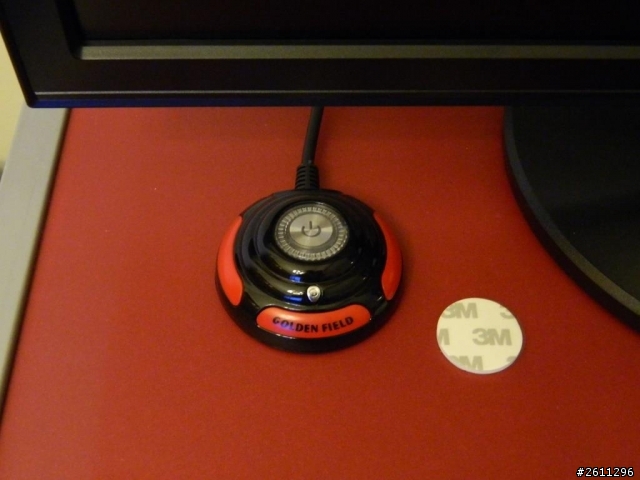

差異3. 外接式 (開機鍵 / 重置鍵 / 電源指示燈 / 硬碟工作指示燈)
一般機殼開機鍵、重置鍵、電源指示燈、硬碟工作指示燈會在機殼面板上,這機殼用外接方式把按鍵、指示燈拉至桌上方便監控,隨機附3M厚質雙面貼,可選擇擺放或固定,我用擺放,設計這個很棒電腦開機在桌上按一下,看硬碟有無動作往桌面看一下超方便

越頻 水冷密閉機殼 OB-01 開箱使用

差異4. 3.5” 硬碟

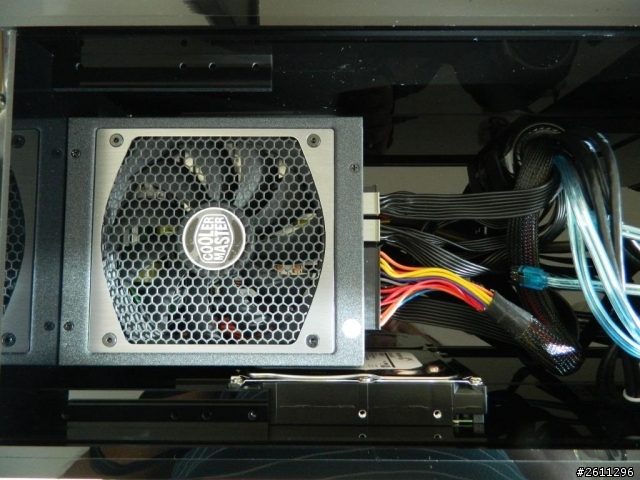

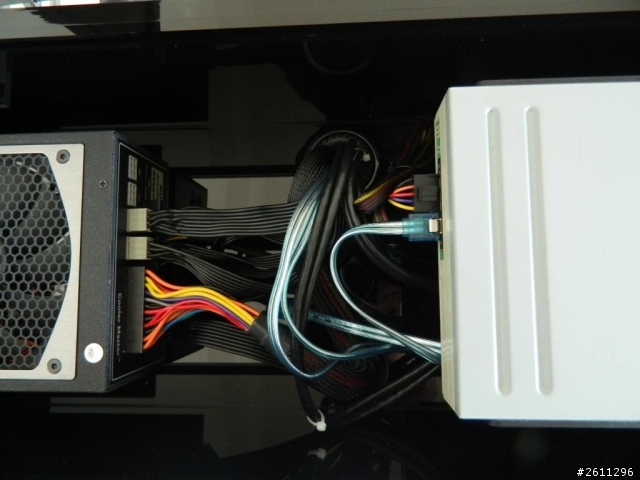

3.5” 吋硬碟安裝處在POWER兩側可安裝兩顆,安裝方式用推進由右向左推用螺絲固定
硬碟尺寸推入位置剛剛好,很方便安裝對於經常抽拔硬碟做移動、備份很便利,只要拉開上方拉板就可裝入或移出,也可以安裝2.5” 吋SSD硬碟有預留螺絲孔位,硬碟散熱也不成問題

越頻 水冷密閉機殼 OB-01 開箱使用

越頻 水冷密閉機殼 OB-01 開箱使用

機殼從拆封到組裝完成都很順利,要感謝送貨的業務有交待注意事項:
散熱器出水孔要朝上
機殼外要穿線至機殼內順序由大至小穿入
機殼移動或搬運一定要拆下防傾倒四個邊腳
水冷排風扇排風朝CPU方向

好..整台水冷電腦都已組裝完成接下來加純水及濃縮水冷液500ml對2000ml純水,原本想加入水箱精怕不適用才改用水冷液

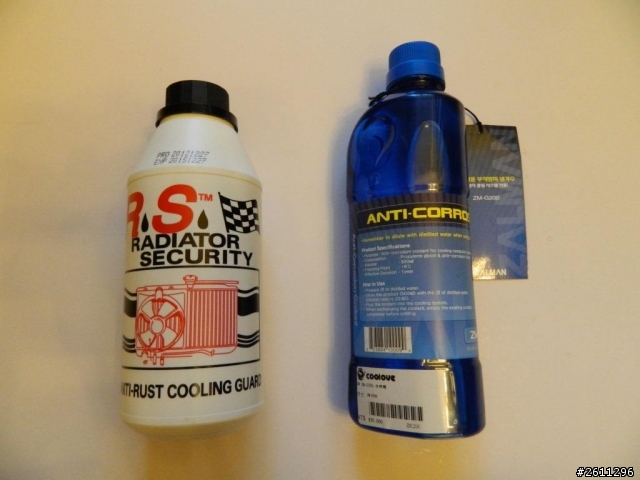

左是水箱精,右是水冷液

越頻 水冷密閉機殼 OB-01 開箱使用

先加純水開機測試無漏水再加水冷液

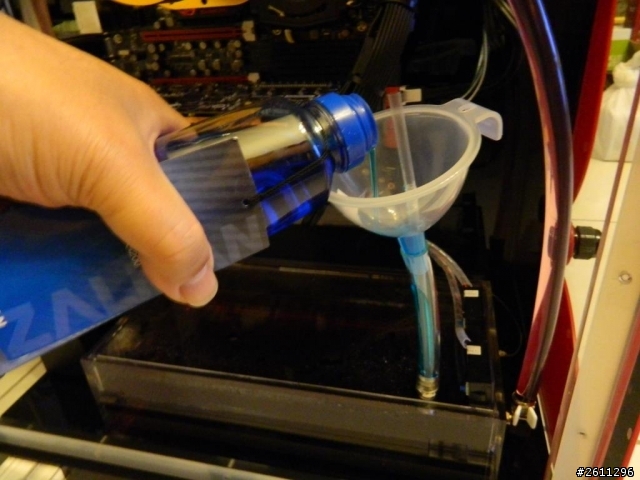

加水位置設計很理想,漏斗及加水管,管中間加吸管幫助排空氣

越頻 水冷密閉機殼 OB-01 開箱使用

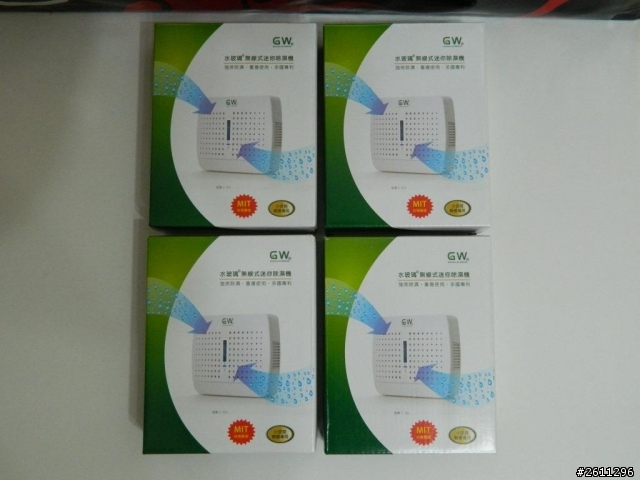

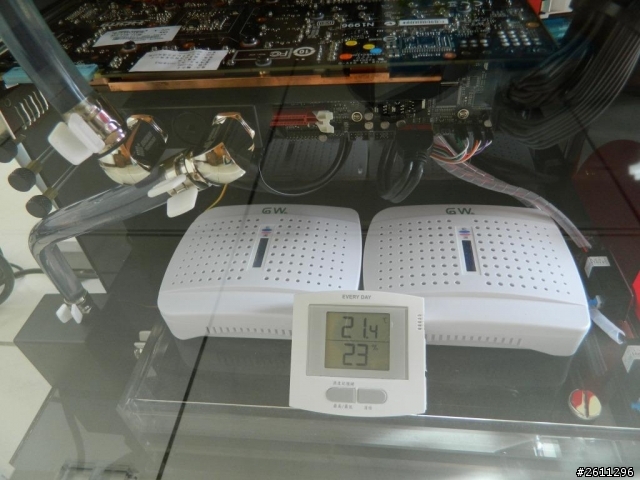

買四個一組880元可重複使用水玻璃除溼機,放入機殼內一次兩個交換使用
買回來先挿電除溼成深藍色再用

越頻 水冷密閉機殼 OB-01 開箱使用

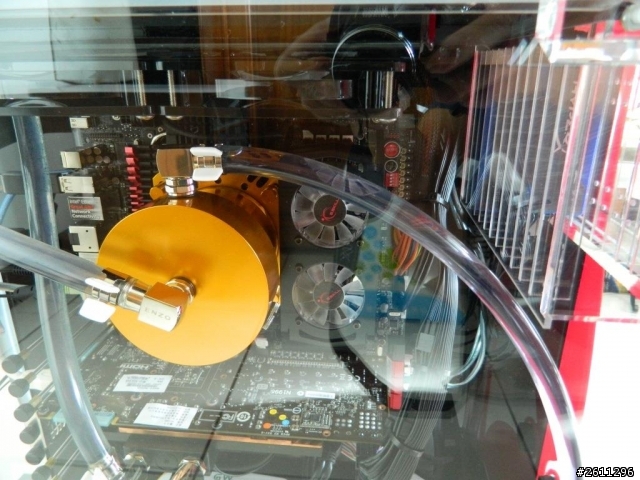

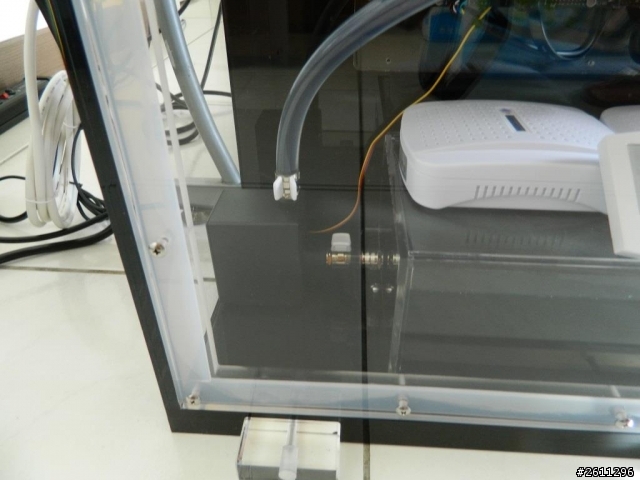

抽水幫浦安裝在機殼底部水箱的左邊,幫浦安裝位置設計剛剛好

越頻 水冷密閉機殼 OB-01 開箱使用

機殼外部水管要加套管,作用是水溫比室溫低很多時,防滴水

越頻 水冷密閉機殼 OB-01 開箱使用

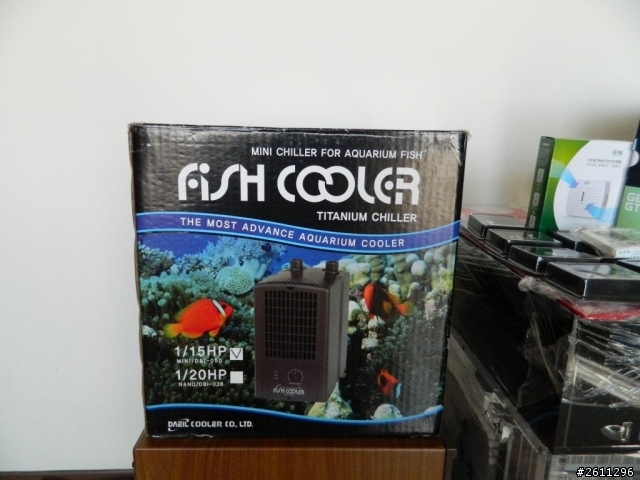

冷水機
原本想買廉價7600元一台,但溫度只能設定最低到17度,比較之後才買h88154921大曾介紹的牌子可設定降溫到0度,價錢過摳說

越頻 水冷密閉機殼 OB-01 開箱使用

面板可換式
機殼送來時面板有藍色及紅色讓我選,我選擇紅的黑紅配蠻出色,藍色我看過也不錯噴銀粉很貴氣,過陣子不新鮮了再換
照片中面板名稱為戰斧很像斧頭,上面還有一滴血

越頻 水冷密閉機殼 OB-01 開箱使用

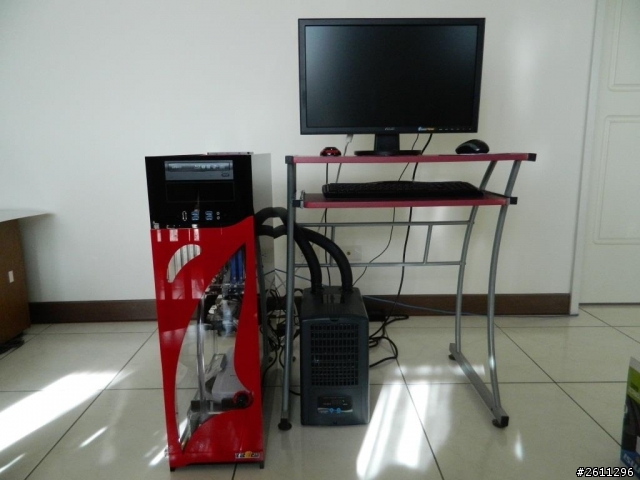

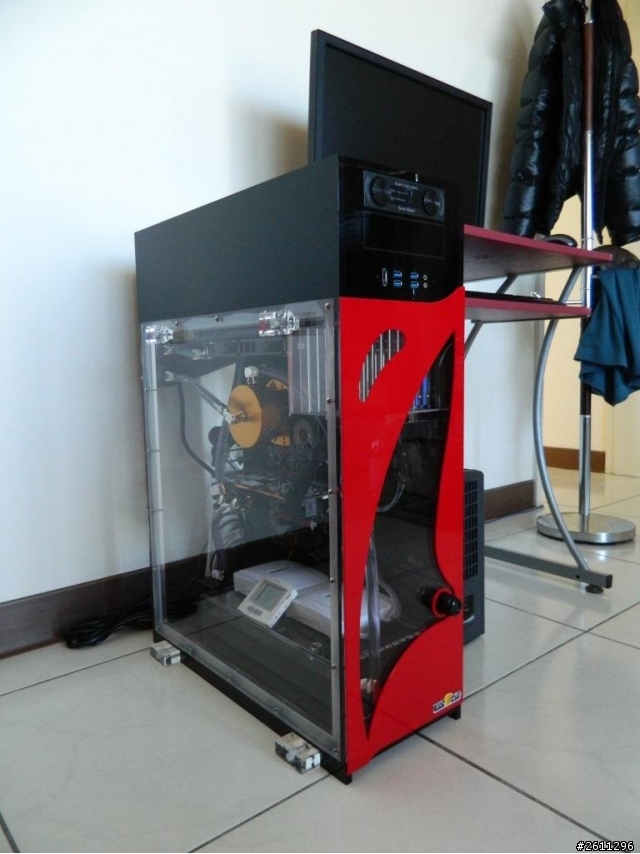

機殼與桌面同高
過舊曆年後再換張大桌

越頻 水冷密閉機殼 OB-01 開箱使用

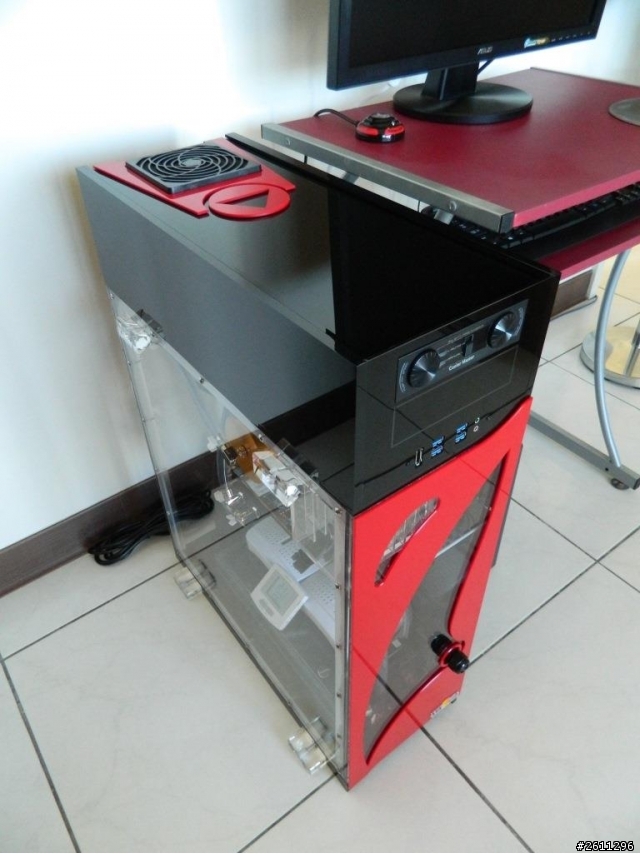

機殼有三面透明,機殼內系統運作清楚可見,蠻適合當展示用平台

越頻 水冷密閉機殼 OB-01 開箱使用

接下來合併測試,RU-02散熱器與OB-01機殼

測試系統配備內容:

1.CPU I7 3770K 盒裝 OC 4.6G
2.CPU 散熱器 越頻酷冷 RU-02
3.RAM G.Skill 16G DDR3-2400 11-11-11-31 1T
4.主機板 ASUS Maximus V Extreme
5.VGA MSI GTX 680
6.HDD SSD 240GB
7.POWER Cooler Master 1300W
8.機殼 越頻酷冷 OB-01 戰斧
9.OS Windows 7 x64 旗艦版
10.冷水機 1/15 HP
11.BIOS設定,只調DRAM XMP及CPU電壓、CPU 4.6G,其他為預設

自己錄製 youtube 三部影片,分別在不同水溫下有待機、燒機測試得到溫度變化
大家觀看影片中CPU溫度及核心溫度同時也請注意主機板溫度及GPU溫度、SSD溫度在不同殼內溫度的溫度變化,機殼內所有物會因殼內溫度降低享受低溫

第一部影片

室溫:20度、水溫:20度、CPU電壓:1.264V、CPU OC 4.6G

https://www.youtube.com/watch?v=I887fOw5r5s

第二部影片

室溫:21度、水溫:8度、CPU電壓:1.256V、CPU OC 4.6G

https://www.youtube.com/watch?v=jBpp2gQHJZY

第三部影片

室溫:22度、水溫:3度、CPU電壓:1.240V、CPU OC 4.6G

https://www.youtube.com/watch?v=tccm9Z6bXFM

組裝及使用後優缺點

優點:

1. 機殼內沒有了灰塵
2. 機殼內維持低溫,保持乾燥
3. 機殼外聽不到殼內風扇聲,只聽到抽水幫浦運轉聲,機殼能有效隔離聲音

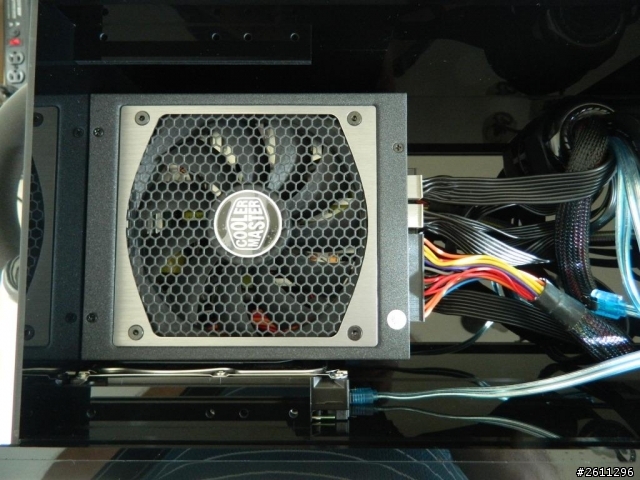

4. 電源供應器安裝在機殼左上角獨立空間,有專屬濾網隔離其他熱源散熱更好
5. 外接式開機鍵、重置鍵…等,在桌面上就能監控
6. 機殼內水箱大容量5公升,水溫不容易上升穩定水溫
7. 機殼內溫度低,延長系統零組件使用壽命
8. 是機殼又是展示平台
優點…還有,例如可以更換面板、整台機殼只有一個濾網要清理、全機鏡面處理、顯示卡可裝入長度42公分……等

缺點:

1. 售價高過一般機殼
2. 必須搭配冷水機及水冷配備
3. 使用冷水機增加電費,每天平均開機6小時每月電費增加100元以內,少喝杯咖啡或飲料就有可以接受,數據來源自網站內文章針對冷水機耗電實際量測套用計算

結論:

一個機殼沒了灰塵、多了低溫光這兩點就超美妙,散熱器與機殼符合我的要求,配合我所需低溫散熱,用少許的代價換取免清理好維護,提升系統隱定度,個人深感值得,也值得推薦給電腦玩家入手選擇








文章關鍵字
已經威過頭了大大!好強的配置!
Alex9888 wrote:
硬體過剩滿足軟體年代...(恕刪)

BOSSMAX wrote:
已經威過頭了大大!好...(恕刪)


工作回家第一件事--開這台電腦,不錯很讚.
冷水機天冷還能當暖氣用讓雙腳不冰冷
看得到整齊的線才是[整線] 看不到線不是[整線]是[藏線(走背線)沒整線]

易歐明的小窩 wrote:
冷水機天冷還能當暖氣...(恕刪)


連續幾天北部又濕又冷,室溫在15度左右系統循環水溫接近室溫,在剛開機系統使用時間過30分鐘以後水溫才高過冷水機設定溫度20度壓縮機才動作,動了兩三分鐘又停想暖暖腳怎麼又停了,
其實冷水機散熱風量跟一般電腦主機散熱量差不多,噪音比PUMP聲小,水箱水量5公升水溫上升慢水量多是正確.
看起來不錯
Alex9888 wrote:
硬體過剩滿足軟體年代...(恕刪)

Alex9888 wrote:
硬體過剩滿足軟體年代...(恕刪)

水量太少冷水機容易壞
最後加的那台水冷機真是太威了阿~~

「如果世界發明以冷笑話為動力源的汽車的話,你已經跑的相當遠了嚘。」

kimoge 好 wrote:
水量太少冷水機容易壞...(恕刪)


水箱:
水量多,冷水機(壓縮機)工作時間間隔長,水溫上升慢
水量少,冷水機(壓縮機)工作時間間隔短,水溫上升快
水量多與少不會造成冷水機損壞,影響冷水機工作時間長短及啓動停止次數.

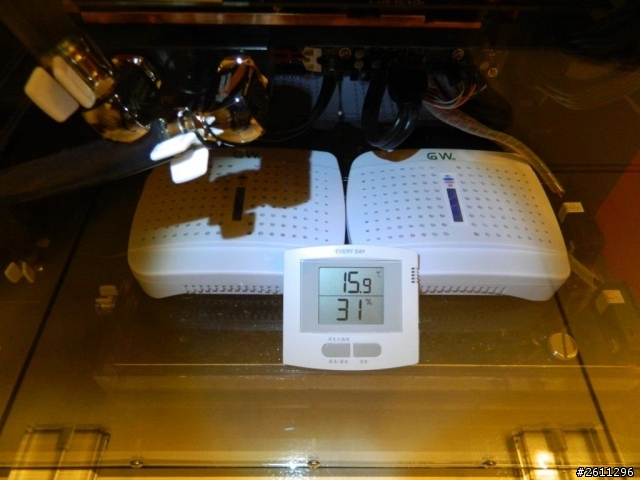

自組裝好使用至今已經三個月,其間機殼內溫度維持20度以下運作,機殼內濕度從原先24%上升7%=31%乾燥度.
機殼的密閉及氣密度很不錯除濕機水玻璃顯示窗依舊呈現藍色,再使用6個月應該OK.



本想買四個一組可重複使用水玻璃除溼機,放入機殼內一次兩個,四個可以交換使用打算三個月換一次,機殼乾燥度意想不到讓除溼機可以長時間使用.
