[奧義]Power驚奇之旅 窺探錄音的關鍵之鎖 3/1 統整

2008聖誕節當天去教會過節，也看到很多新面孔。
當然還有之前認識的，明明是我都沒去禮拜>_<，除了慶祝耶誕外，還有吃東西/玩遊戲/帶唱聖歌等等...其中最HIGH的就是打鼓啦，現場還有一位前樂團:螺絲釘的鼓手再教大家打鼓，我們都叫他嘎嘎。
事情是這樣開始的(我會慢慢把事發經過分享給大家)

嘎嘎:有點想把剛剛的歌曲，錄起來耶，等下有人要跟我去錄音室嗎?
我:心裡想!!甚麼錄音室!!我都在玩電腦喇叭的，錄音室一定要去拜訪一下啦，我要去!!
在旁邊打鼓一位仁兄:我也要....有要帶樂器嗎?(謎:不帶樂器錄啥?)
剛開始以為要去那種廣播電台的那種錄音室，沒想到是要去嘎嘎平常上班的地方。
一開始也是很好奇，錄音室除了當音控還可以幹嘛，一行人騎著機車到光復南路上(旁邊就是國父紀念館)

一到那邊..，阿勒怎麼在地下室...門口感覺有點像PUBB..完了，我們被帶到不良場所.....
一進去!!!正正正!!妹說:請問有事嗎? 嘎嘎上前打了招呼然後人就跑進旁邊房間，阿勒不管我們了....(畢竟是人家工作地方，要低調，但是櫃台小姐...好正呀...雖然沒圖沒真相，手機已經待命好，準備側面偷拍一張....但是沒成功>_<)

首先整個錄音室，採用隔音設計....謎:不然怎叫錄音室，此房間比我想像的還小，大約只有5坪大，旁邊有很多訊號線材，除濕箱，錄音設備等等...
正前方有一台22吋螢幕，螢幕左右兩旁放著監聽式喇叭，電腦主機放在下方，主機後面一大堆電源線，還有專用電源排插，專用壁插....還看到光纖訊號線。

天呀，全部都是我夢想的音響配備呀..
可惡沒帶相機在身上，先用手機簡單照一張，旁邊那兩顆監聽式喇叭很讚喔!!


當我在欣賞夢幻配備時，嘎嘎已經跑到隔壁房間架起好麥克風，拿起鼓棒開始錄剛剛的歌曲...
突然監聽式喇叭發出嘎嘎的聲音，要我按錄音按鍵(使用的錄音軟體是CUBASE 4)，隔音間還可以這樣玩，利用設備兩邊都設有麥克風，這樣就可以互相對話。
嘎嘎開始打鼓......錄音過了幾分鐘突然"B"一聲!!!??

問題來了!!!
錄音完後我問嘎嘎，剛剛錄音時有"B"一聲耶，是不是哪邊沒接好?
嘎嘎:討厭...哀算了，這問題很早就有了，有時候有，有時沒有，很奇怪，可能是這邊設備接太多，電壓不穩吧!!
我:你的錄音卡是外接，還是內接在電腦裡面?
嘎嘎:負責錄音的卡，都在主機裡面呀!!
我:那就有可能電壓不穩，沒問題我都幫朋友解決電腦熱當/不開機/斷電/電腦跑很慢等等，這點小問題難不倒我的!
於是.....彎下身來，拆開電腦看看怎麼回事。


發現他的配備還不差呀機殼聯力的PC-7銀色(透測壓顆粒)
處理器:E6550 1066FSB/2.33GHz
主機板:GA-P35-DS3
記憶體:DDR2-800 1G*4
顯示卡:NX7600GT-E/GDDR3 256MB(待機溫度就62度)
硬碟:ST3500320AS/500G，WD5000AACS/500G，WD800AAJS/80G
音效卡:Fireface 800 Analog/ADAT/SPDIF
電源供應器:Seasonic 430W
相關完整硬體資訊在這裡(使用Everest的報告精靈)

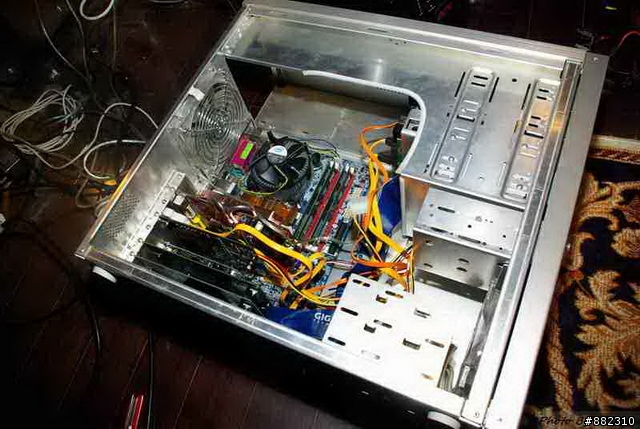

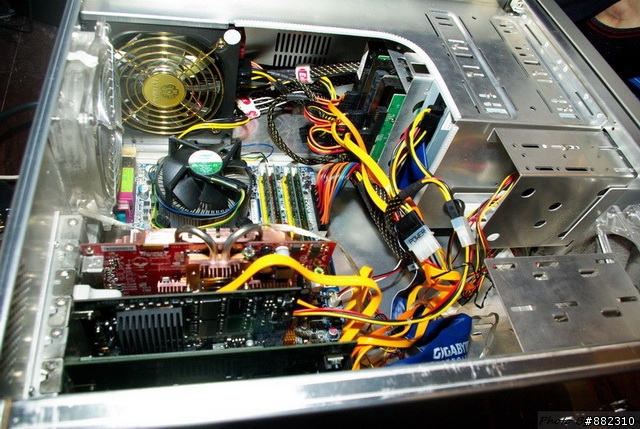

先把他的POWER拆下來，因為線材都擠在一起，而且當我機殼側板打開來時，一陣熱風跑出來。
裡面的對流似乎不太好，先把電源線重新整理一下再塞回去，音效卡在顯示卡下面，總共三個PCI/PCI-E插槽都塞滿了。


我想出有幾項可能導致錄音時出現"B"的聲音
1. 12V/5V不穩
2. 顯示卡干擾
3. EMI干擾
4. 錄音卡本身設計不良..以這四張來說也不太可能



PART 2:

我把這情形問過赤木魷魚，他說可能性太多了，再簡單的方式，就是把錄音卡外接....
就是把PCI/PCI-E錄音卡通通賣掉，然後去買外接USB音效盒....這樣不但遠離顯示卡/EMI干擾，也不用管POWER穩不穩。
USB音效盒的電源部分，買layout好的電路板，加上魷魚大配的用料(電容/電阻/電晶體/功率放大器OPA)....有了好的穩壓電路，就不用再怕發生類似的問題了....
雖然此方法真的管用，但是.Fireface 800 Analog/ADAT/SPDIF這組錄音卡+外接介面裝置，嘎嘎跟我說這組要價6萬多...
於是折衷點...那換好點用料的POWER會有幫助吧，帶了之前Y拍買的Taga.580W，我的魔族525W送修中>_<
帶一顆POWER感覺不夠保險，於是跑到改裝軍團問團長我的POWER修好了沒.....(還沒>_<)，像團長解釋一番。
看我可憐先把魔族525W借我，但是我的登山腳踏車當扣押品>_<(其實是借放的啦)~這裡推薦一下軍團。


阿哩...難道那POWER有上萬塊?沒啦車先停在店裡面，手上兩顆POWER用手拿比較保險，坐捷運去也比較輕鬆。

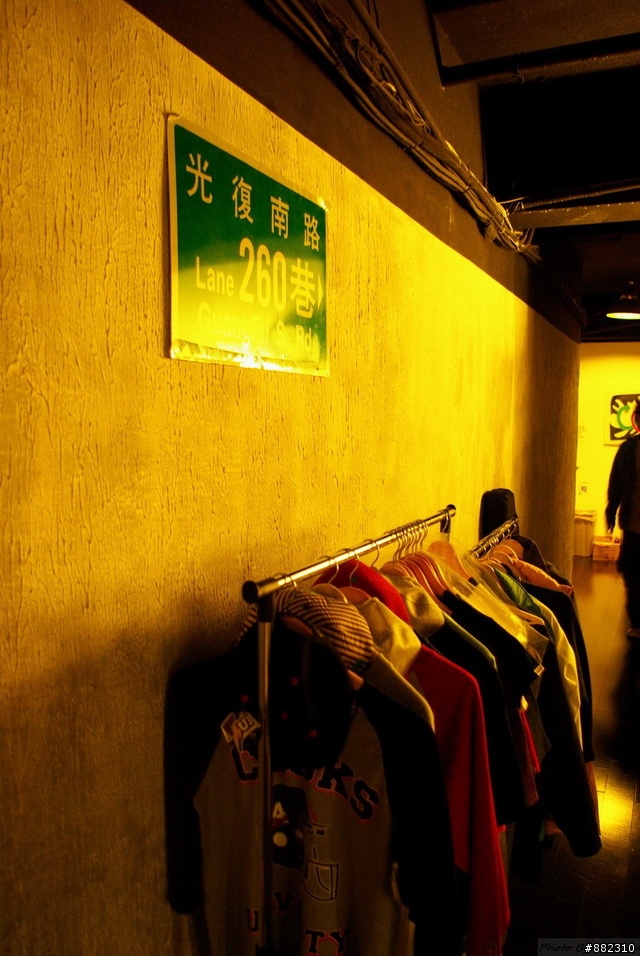

我來到了光復南路260巷，嘎嘎的工作室......很妙喔..這個牌子怎會放這邊。


這次相機一定要帶的啦...去拍櫃檯.妹，.正大光明的拍照...她卻不再...嗚.....

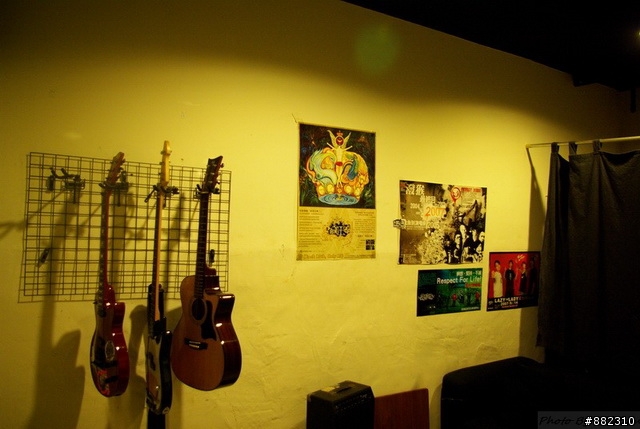

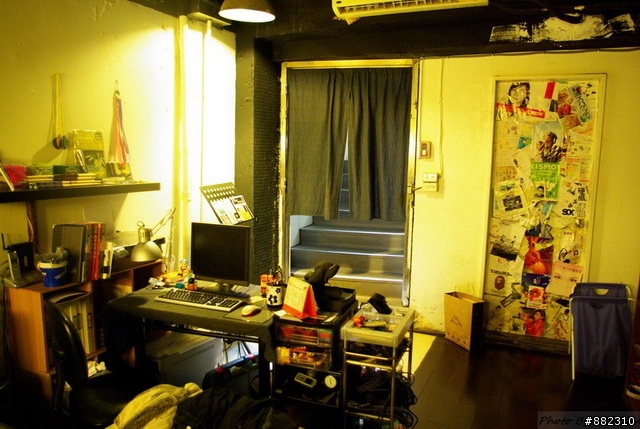

這裡布置的氣氛很不一樣。

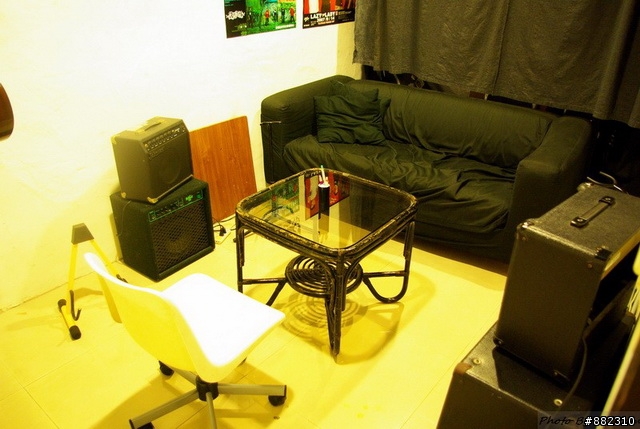

錄音前，要練吉他都可以在這邊練習。

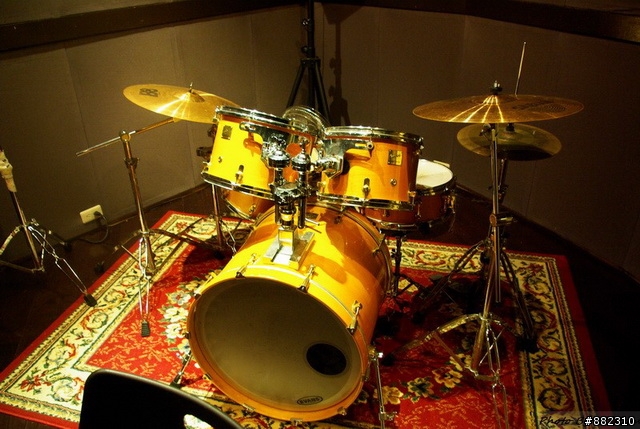

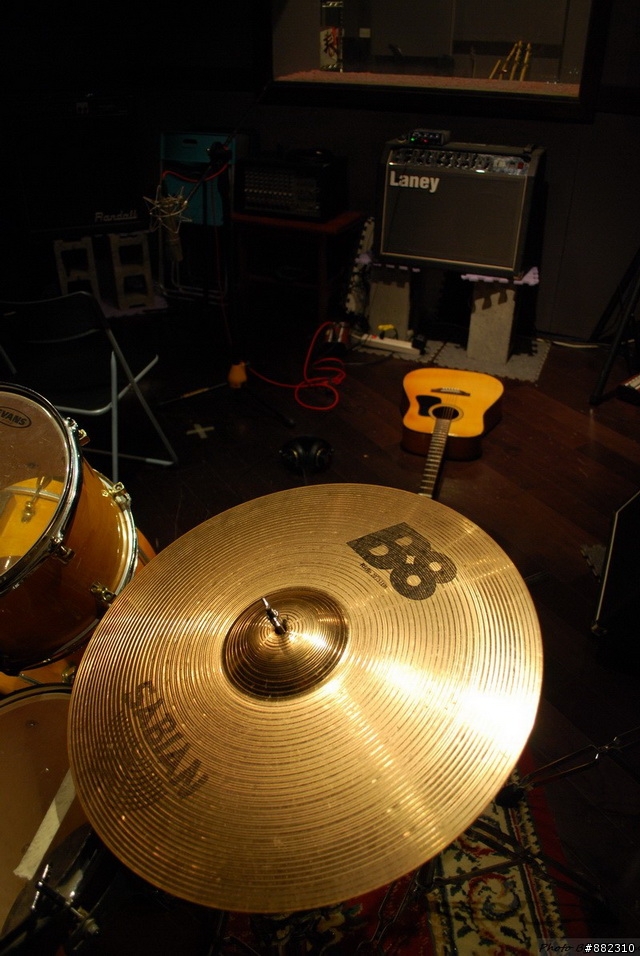

錄音室裡面有個豪華打擊區。

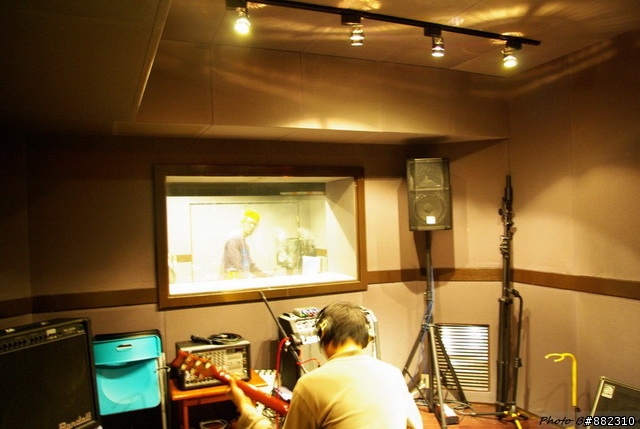

錄音室與監聽室雖然隔著一個小窗戶，卻必須透過麥克風才能互相溝通。

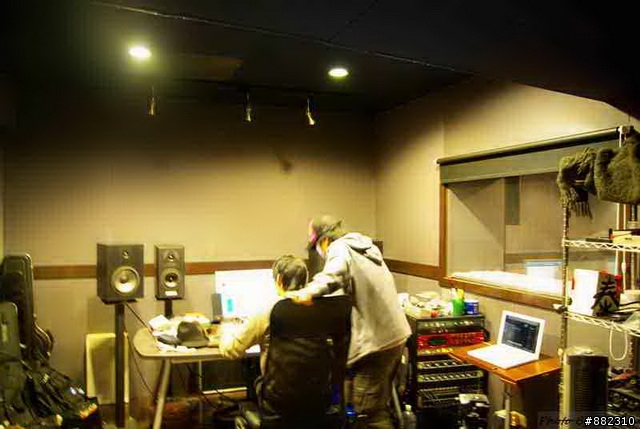

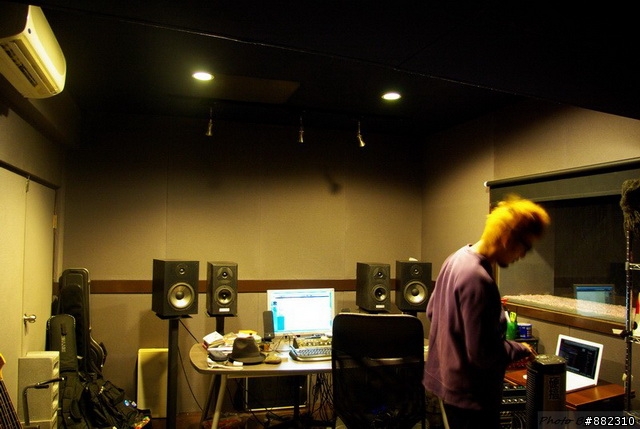

這個是監聽室，也是錄音設備擺放的地方，錄音時都須透過那台電腦及週邊介面來控制，哈那是嘎嘎。

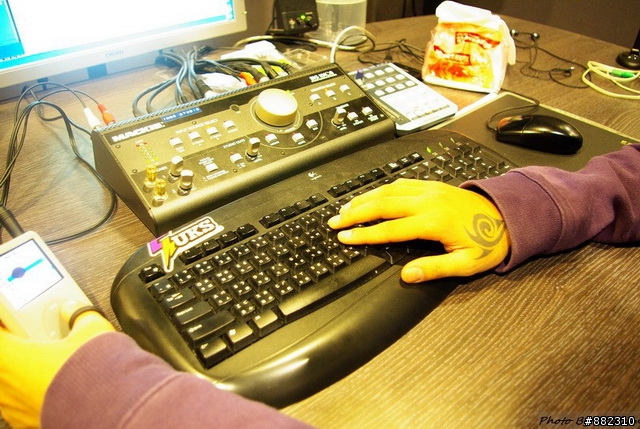

羅技鍵盤耶.....這不是重點。

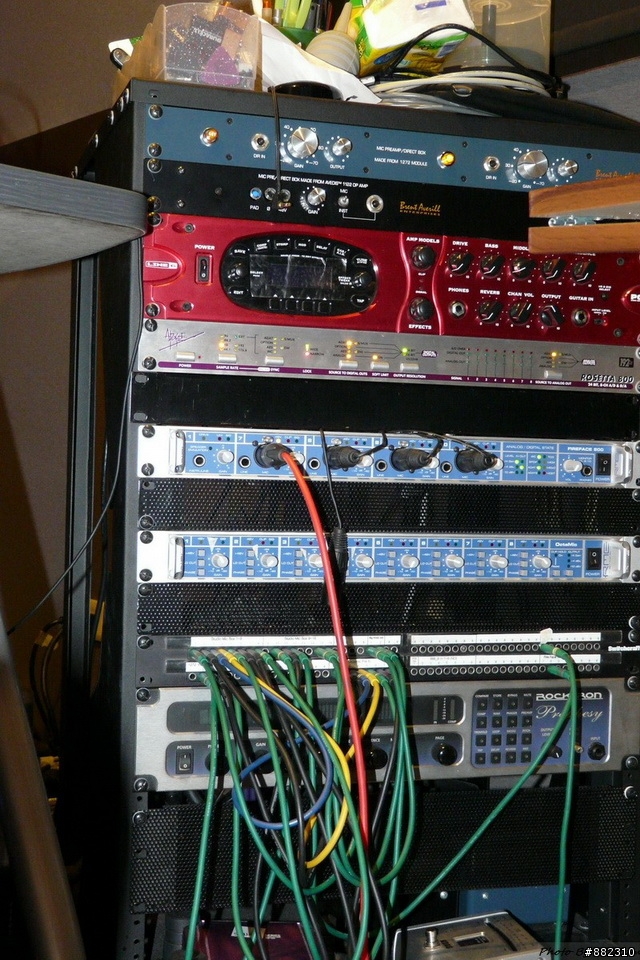

所有的錄音設備，樂器都一定要先經過這組設備...


錄音時是使用電容式麥克風，此電容式麥克風必須透過此設備送電給他，才能正常運作。

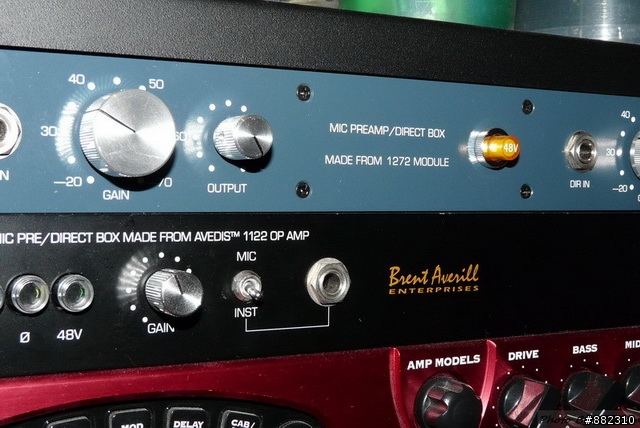

電壓送的越大，音感就越大，由Brent Averill Model 1272 藍色區塊的旋鈕來控制(圖中這台要8萬)


指向性來區分可將麥克風區分，為三類:全指向性/單指向性/雙指向性。
嘎嘎在打鼓他時通常是用全指向性，畢竟要錄到每個鼓聲。
那在彈吉他伴奏時，則是使用單指向性，而錄到聲音也會更乾淨。

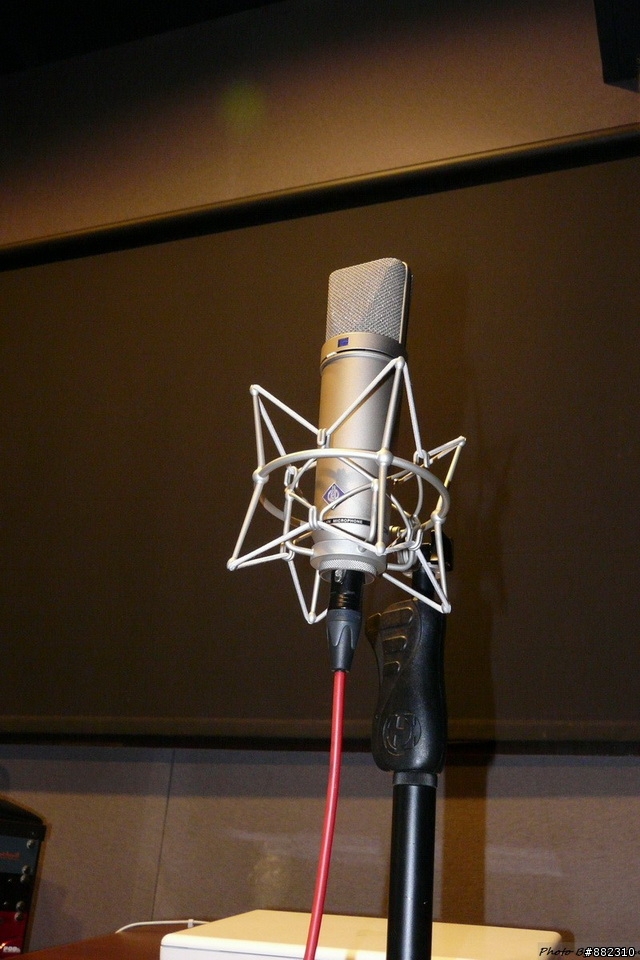

錄音時麥克風，不會像這樣正立著，會倒著放，這樣放為了好拍照而已。


MIC:Neumann U87(電容式麥克風:10萬!!!)

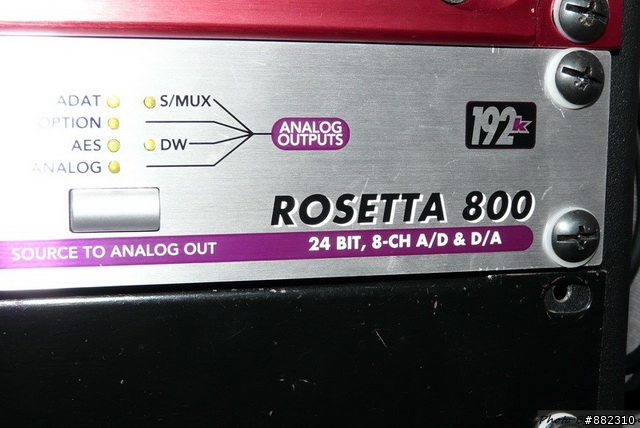

接著再交給這台A/D&D/A轉換器，麥克風的類比訊號到這邊轉換成數位訊號後，再透過光纖到音效卡。

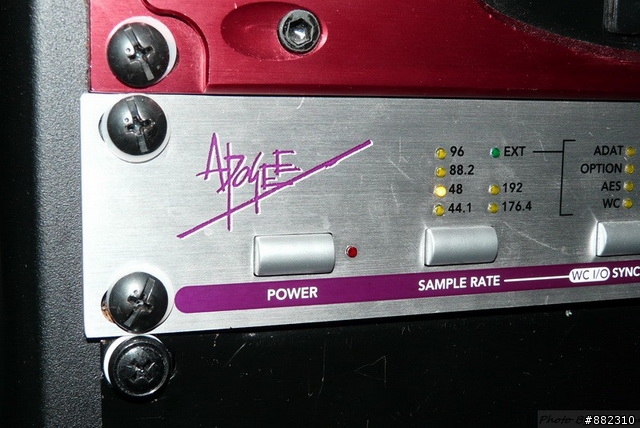

此台A/D&D/A轉換器為APOGEE ROSETTA 800(也是10萬)。

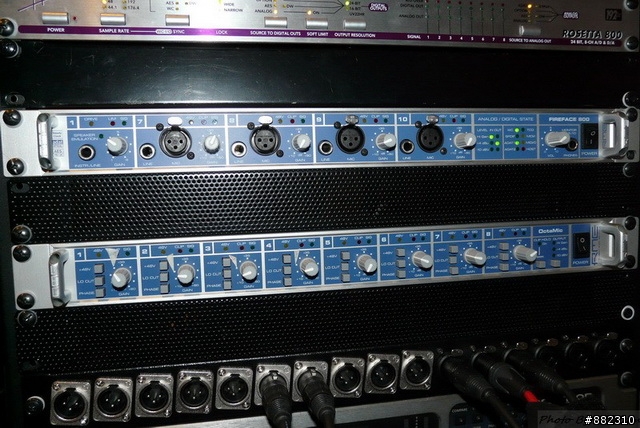

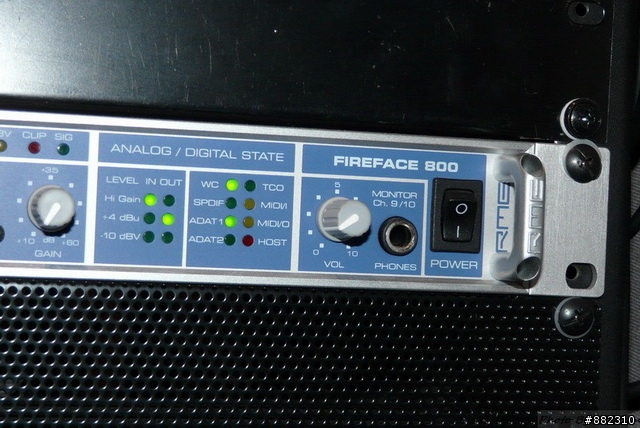

RME Fireface 800(6萬)，所有的數位訊號，最後都進到錄音卡(在電腦PCI/PCI-E介面上，總共四張)
而圖下只是音效卡的介面而已，就像X-FI 高階系列的外接I/O介面。



從這邊可以看到有數位光纖，輸出/輸入。

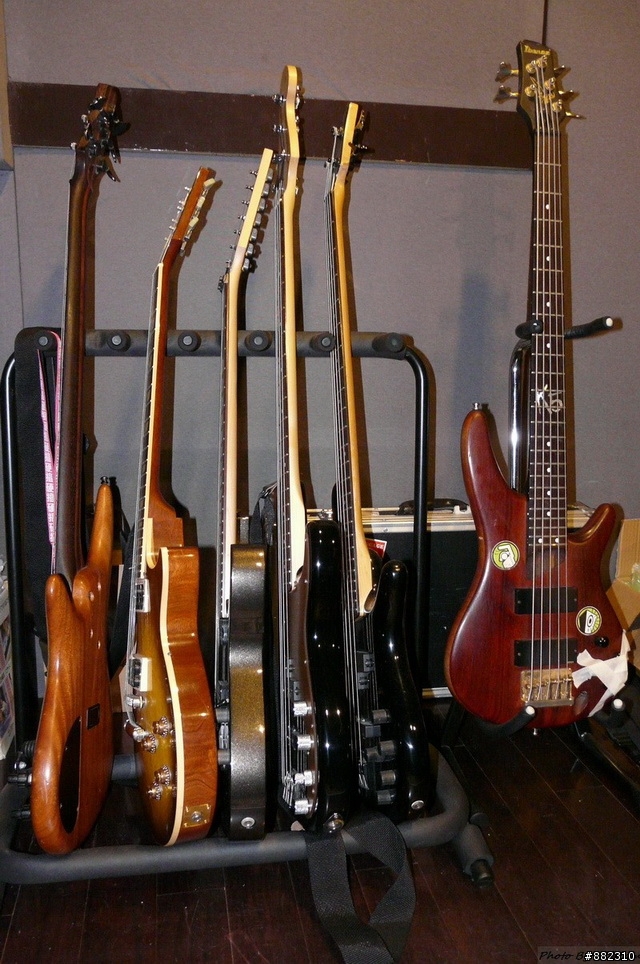

各種BASE.....海角電影中摔一台電吉他，好幾張小朋友瞬間蒸發。

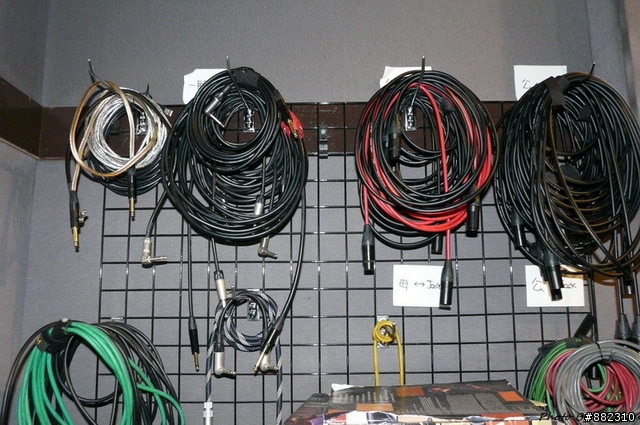

各種線材。

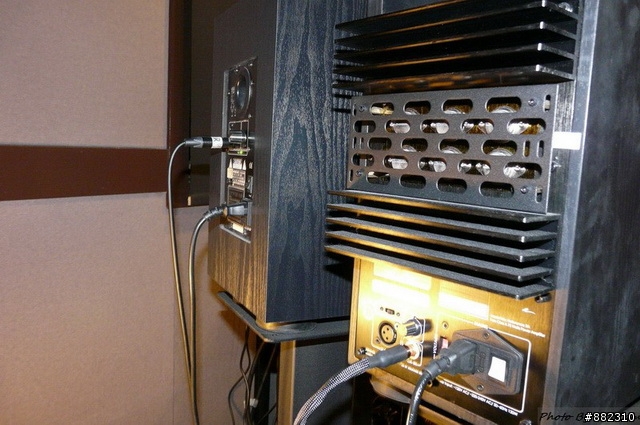

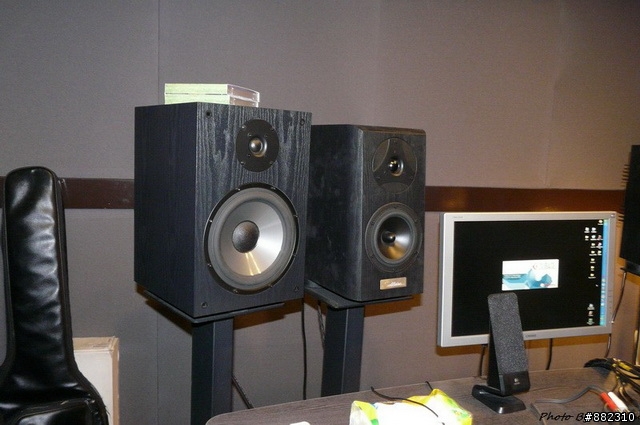

右邊的喇叭比較適合中高頻，左邊適合中低頻。

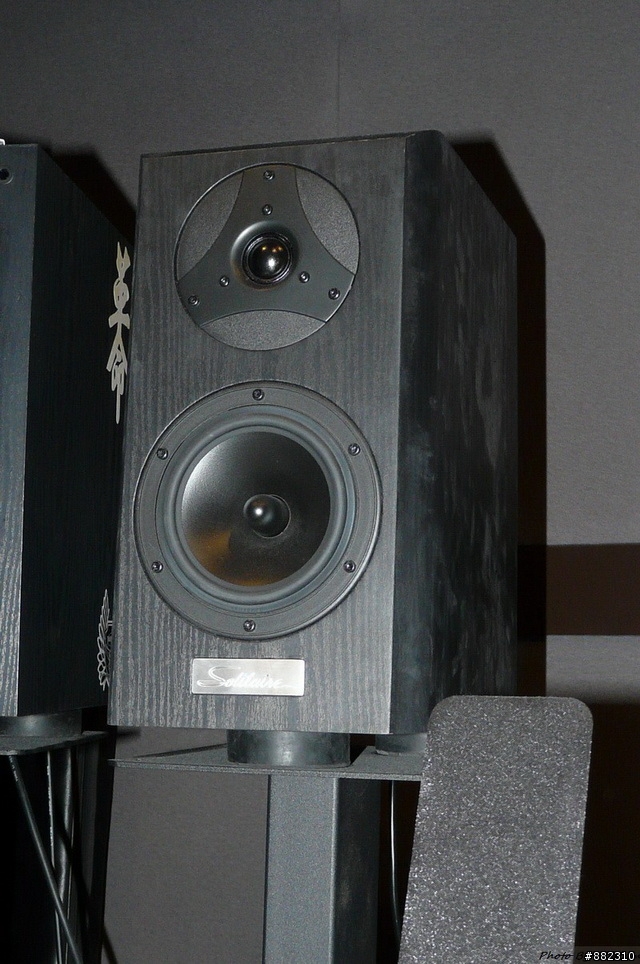

聽單一聲音時會使用Solitaire 5A監聽式喇叭(5萬)，多重合奏時才會去用最旁邊的喇叭聽。

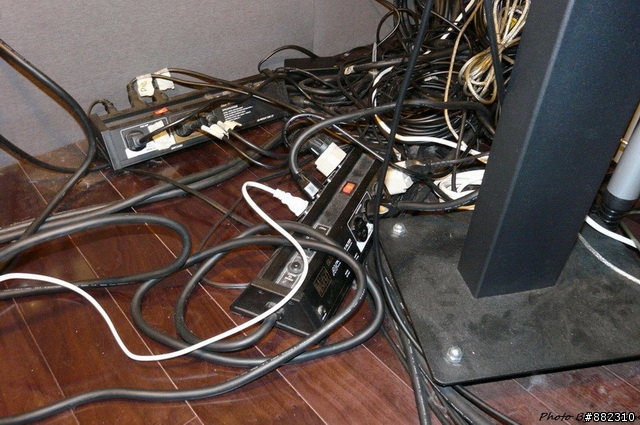

排插。

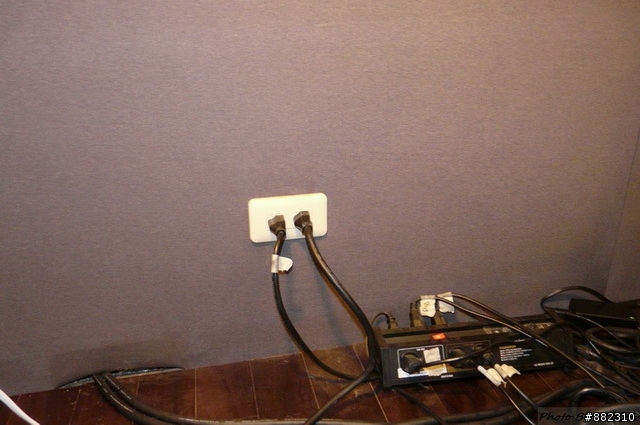

壁插。

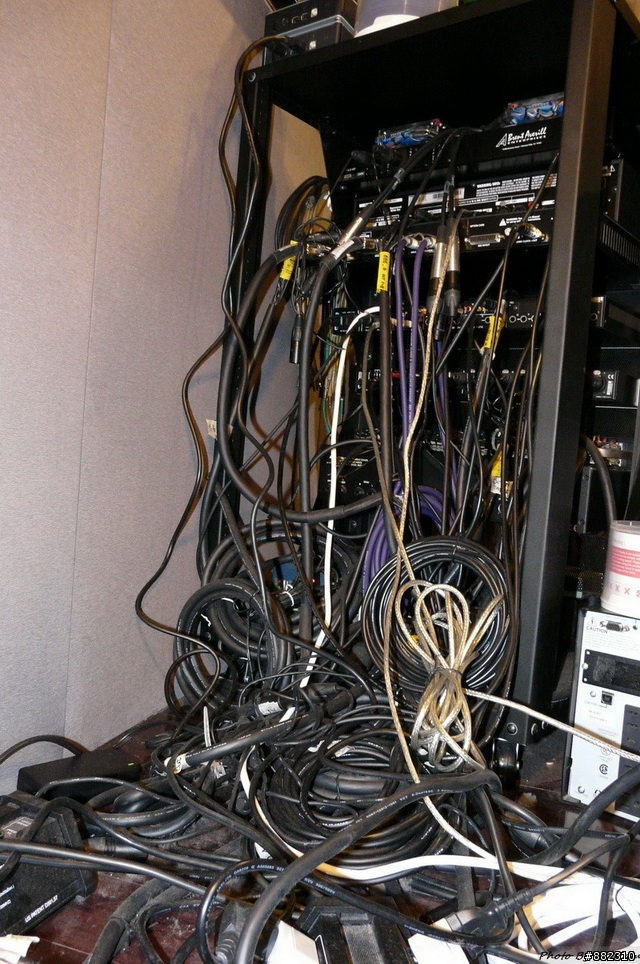

這機櫃後面真的很壯觀，一大堆線，如果扯到線就慘了。


以上所有的錄音設備/包含電腦，都會先經過這台(UPS)APC Smart-UPS 1000VA USB & Serial
120V 。

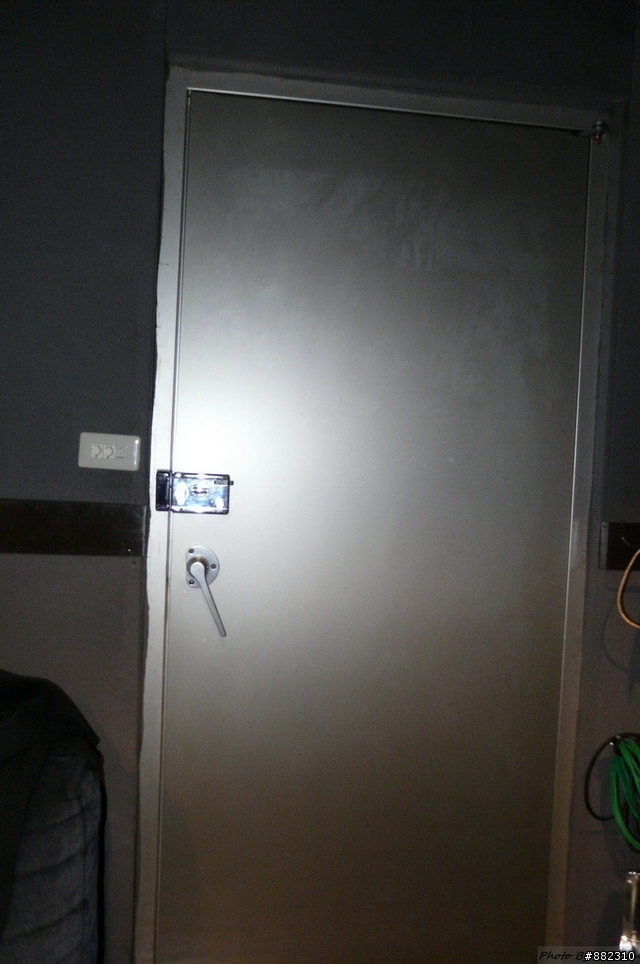

隔音門也非常講究，門一關起來，不會吵到外面之外，還可提升整體音場。


牆壁皆採用吸音材質，避免迴音繚繞。


噓!!!嘎嘎在工作不能吵他.....我只好先在旁邊看東看西...，手上拿著兩顆POWER好重.....


我:不是要換POWER嗎?
嘎嘎:在等我5分鐘快好了。
我:我手好痠喔兩顆POWER重死了>_<
嘎嘎:....放在地上就好啦!

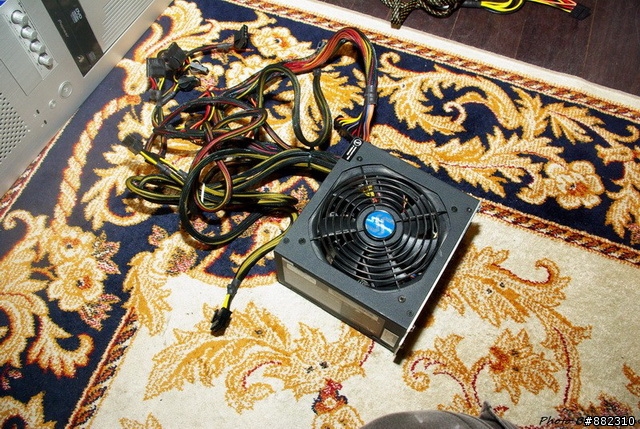

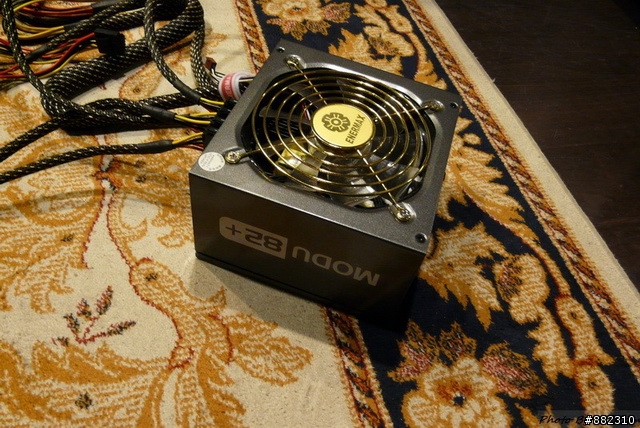

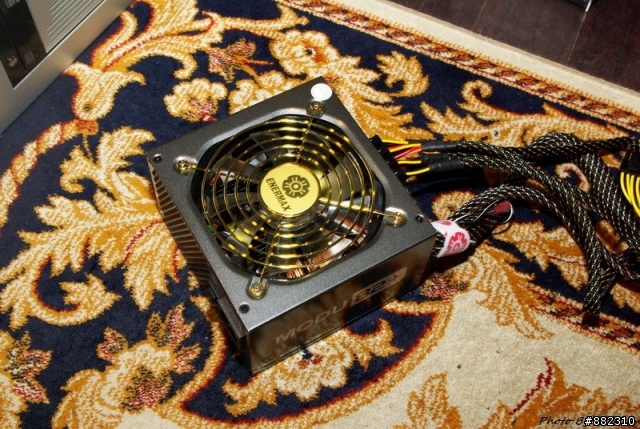

...真新...希望送修回來的525W，也可以像這顆一樣亮晶晶。

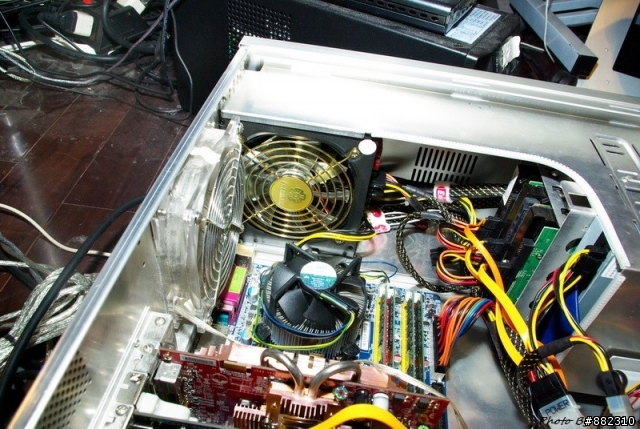

這是原本的POWER，知道有多難整線了吧。

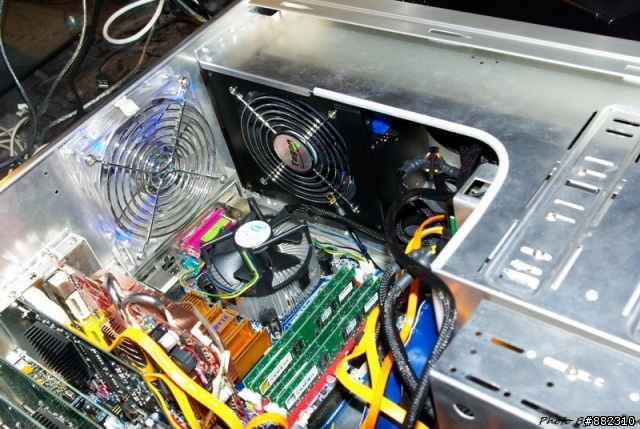

裝好嚕....接下來要幹嘛哩......


我:POWER換好了接下來要幹嘛，測OCCT嗎>_<
嘎嘎:那是啥?
我:當我沒說...
嘎嘎:喔那我繼續做我的事情，旁邊有雜誌可以看。
我:哇..X週刊耶....(接下來的30分鐘就被這本雜誌給迷住了..)嘎嘎又拿著電容式麥克風跑去錄音室彈吉他了。
而我只要幫他按下錄音按鈕就好了，心裡想著櫃檯妹甚麼時候會來。
平常都看電腦雜誌的說，.第一次認真看X週刊!我被迷住了....
故事先到這邊吧，因為精彩的不在這邊.....先去睡覺zzZ，

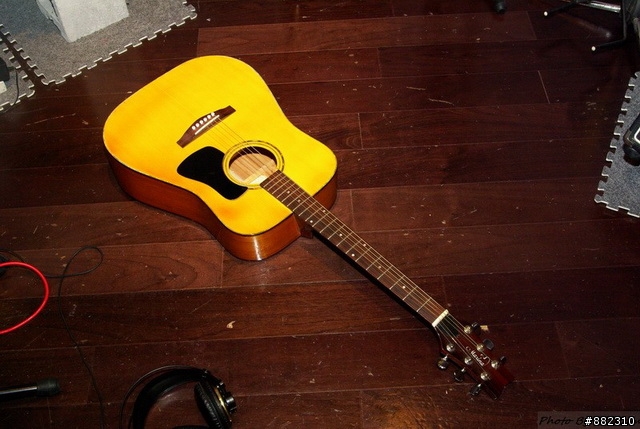

這是嘎嘎平常在彈的吉他，有時也會帶到教會彈帶唱，禮拜時打鼓，小組聚會彈吉他。


當嘎嘎錄音到一半時...突然.跑過來!!
嘎嘎:奇怪你有動設備嗎?
我:沒有，我不敢。
嘎嘎:那怎麼感覺聲音不太一樣?
我:你怎麼會聽到你錄的吉他聲?
嘎嘎:呆喔!我那邊戴耳機可以聽到我錄的聲音呀!


我:哇!!原來錄音室這麼方便!!
嘎嘎:對了!你不是換POWER嗎?哪家的?
我:跟改裝軍團借的Ener..525W呀!
嘎嘎:沒聽過..不管!!我先看一下我剛錄的音軌。

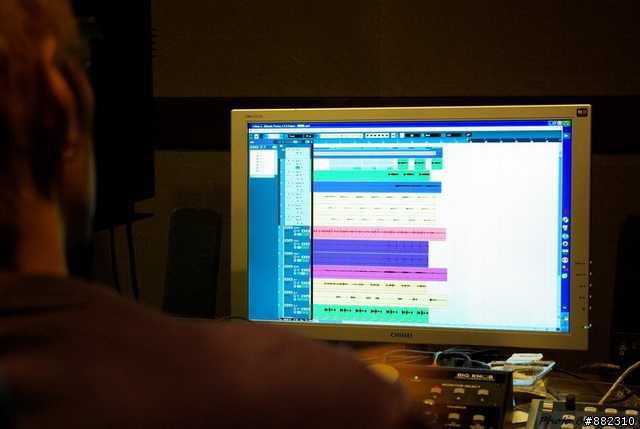

....一大堆音軌..連我看了都眼花了，我終於了解為啥當我在剪接影片時，家人看到一條一條的影片/音樂/圖片，會說你在玩遊戲吼!!
外人看內行人做事情，霧裡看花，完全不知他在做啥，好吧就看嘎嘎如何分析剛剛的音軌。

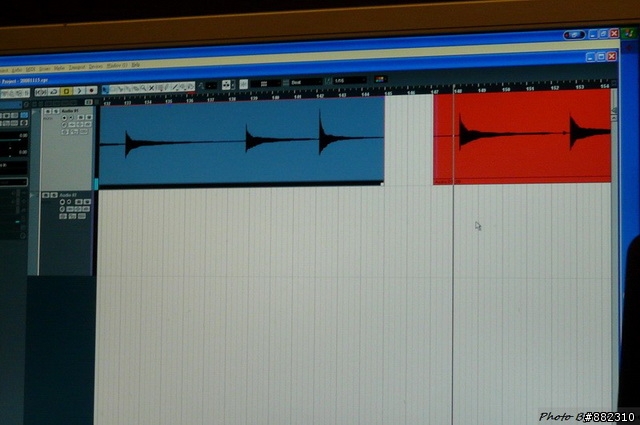

這是之前錄過的單音音軌(還特地去把檔案找出來)，我看來感覺沒啥不對勁!!


另外邊紅色則是剛材錄下來的單音音軌，奇怪我覺得都一模一樣呀?


他利用這個喇叭把聲音放給我聽..很普通的吉他單音呀....這我也會彈!!
但是放另一個音軌時聲音稍顯不太一樣，原本的聲音會爆爆的感覺，剛錄的就比較柔潤不會很尖。


我:音軌看起來都差不多呀，但是這是不同時間錄的東西，至少差了好幾天，這要怎麼解釋?
嘎嘎:所以我才覺得奇怪呀...都是同個音節，你只不過換顆POWER，音樂品質就有微妙的差異，好那我來彈一段，記得幫我按錄音鍵!
此時燃起我跟嘎嘎的熱血，雖然性向大不同，但卻都喜愛音樂，如能讓錄音室的音質提升，必測之(還要解決有時爆音"B"的問題)。
這讓我想起，曾經爬過文，不同的錄音環境會造就不同的音樂品質。
因此為何會有些CD唱片音質很好，有些CD唱片在高頻時會有破音的情形發生，自己手上就有一張。





PART 3 :

為了大飽的鄉名 我把握機會，再次造訪嘎嘎上班的工作室，終於遇到櫃台妹，並且鼓起勇氣說:我可以拍照嗎!?...
沒想到櫃台妹直接把我的相機拿去自拍外，還透過MSN把它其他自拍照也分享給我
當然經過她同意才放上來!嘻









回歸正題!!!!

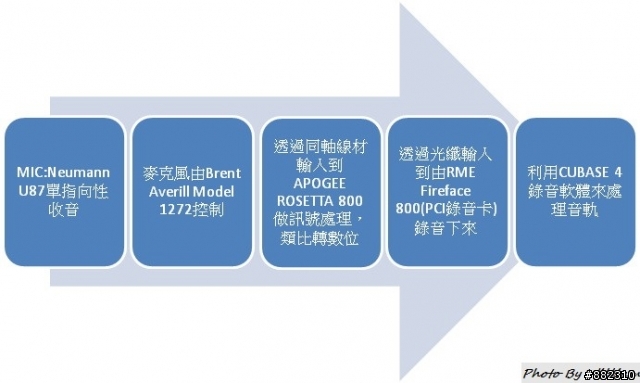

錄音流程圖整理一下，圖下為錄音時須經過的設備及採用何種訊號/線材。

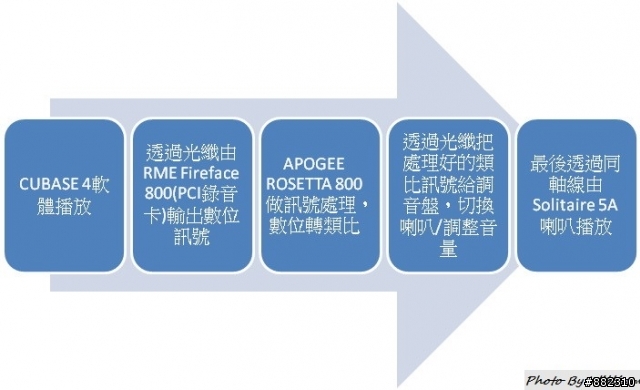

此圖則為撥放時，須經過的設備及採用何種訊號/線材。


使用的測試電源供應器包含:音樂工作室本來的Seas...430W//向團長借的Ener...525W/我自己的Taga...
580W。
錄音格式為Wave PCM signed 48000Hz 24bit mono(單聲道)
先從這顆開始吧....其實已裝在電腦裡了...等等再換其他顆...


測試期間所有設備皆未更動，僅換POWER，防止異物跑進去!!有蓋側板，如果不小心，上萬元的錄音卡我可賠不起。


Ener...開機後運作CUBASE 4錄音軟體時的耗電量為128W。


緊接著在換我的Taga..580W。

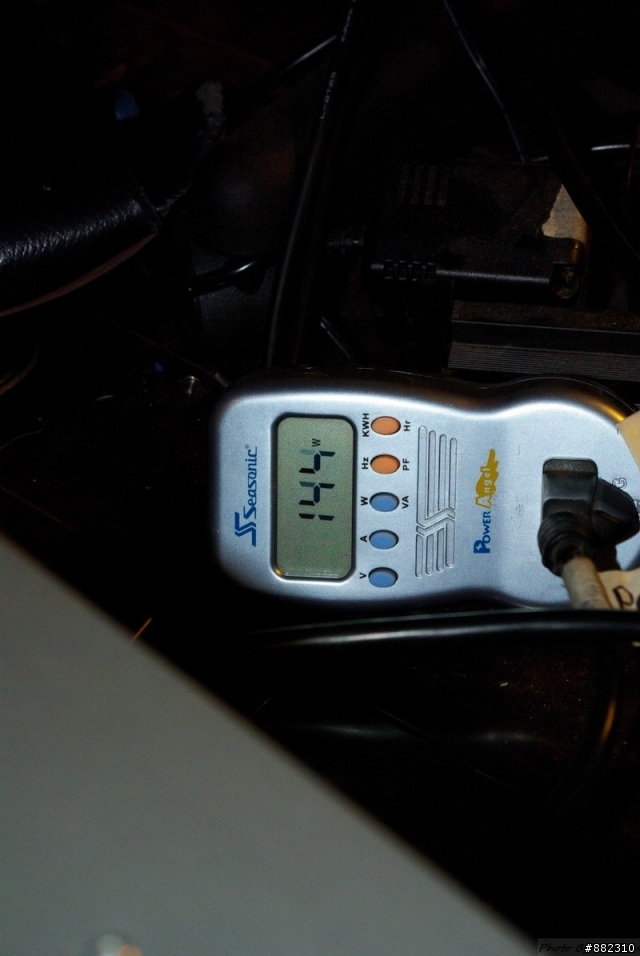

Taga..運作CUBASE 4時的耗電量為144W。


最後把原本Seas...430W換回去 ，運作CUBASE 4時的耗電量為137W。


以下是錄音完後直接過出來音樂檔(未壓縮)採樣頻率為1152kbps。

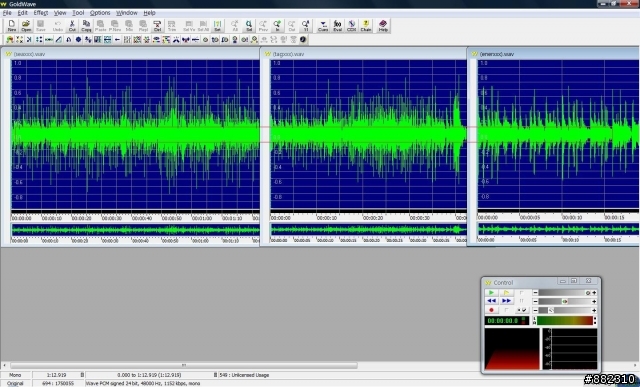

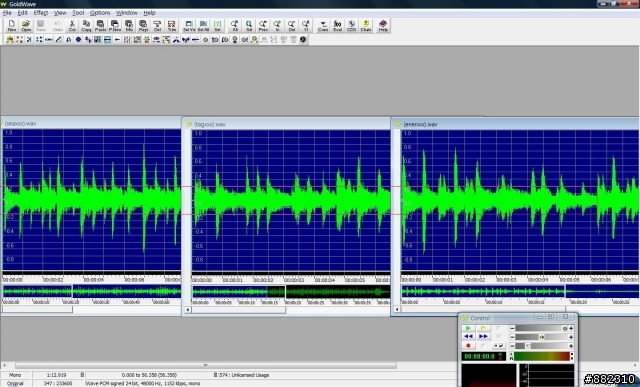

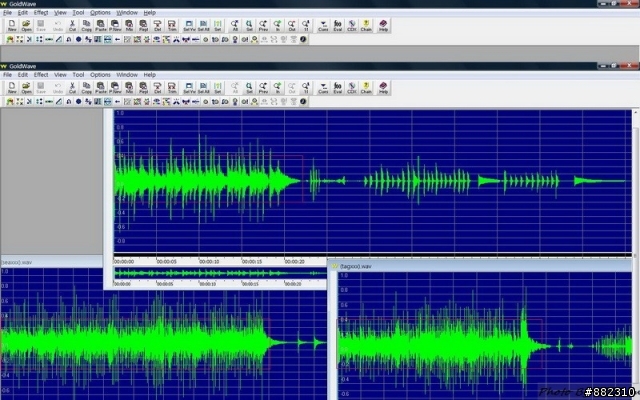

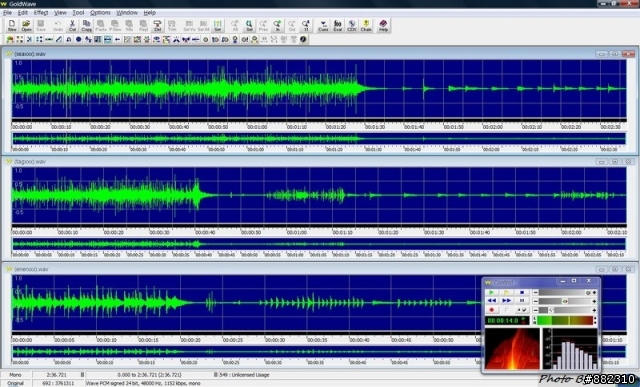

我用Gold Wave 試用版來分析音軌的部分，點圖可看大圖。

由左到右先分析音軌密集的部分，從我框紅線的部分，明顯看出最右邊的振幅比較小。


選最前段來放大分析，剛開始錄的音軌振福其實是差不多的。


不過整體看來，錄到越後面，振福就會越來越大，一部分的原因錄到的音量大。
Taga..這顆後半段整個震幅很大，Seas..就還好，Ener..一直處於穩定的狀態。


單獨彈單音部分，就沒差別了，聲音品質也都一樣。
[/img]

上面三個原始音樂檔大家可以下載來聽聽看(按右鍵點另存目標)
我順便把嘎嘎再彈吉他的影片也錄下來了。
三種不同角度攝影~~~感覺不一樣，韻味也不同.....
Seas..的錄音。
影片

Taga...的錄音..越彈越HIGH。
影片

Ener...的錄音。
影片

接下來是嘎嘎的SOLO表演..
影片


也請多多支持螺絲釘，他們的音樂也是很好聽的這是嘎嘎的無名可以去看看。

由這些音軌來判斷，錄的越久差異性會越明顯，但也只局限於音軌的部分，實際用普通喇叭/耳機的話，是聽不太出來。
但在錄音室使用監聽式喇叭，直接以48KHz/24bit的方式來收聽的話，可以分出微妙的差別，所以事實上有差別。
以這三種POWER來看，Ener...是標榜日系電解電容, 且 EMI 過濾是超強的，這些是官方公布的資料。
Seas...的話，算老牌了，雖然沒有採用全日系電容，但是電路設計有一定的水準。
至於我的這顆580W，它可是德國大廠牌耶，但錄音出來的聲音，嘎嘎說有點悶悶的感覺。
各POWER的耗電量分別為，Seas...的430W 待機時用電約 137W, Ener...的 525W 待機時用電約
128W, Taga...的580W 待機時用電約 144W, Ener...的 82+ 真的也比較省一點電。但這個不是重點。
這次意外的發現，不同POWER的設計，用在錄音室環境裡，可以明顯分出來差別，但不是瓦數大就是好，最好以附載20%~50%為挑選依據。
心得:
原本要去錄一首歌曲，結果發現爆音"B"的問題，帶了兩顆POWER去測，結果有了意外收穫，分享給大家。
錄音過程中卻沒有出現原本的爆音"B"問題，可能是錄音時間太短的關西。
嘎嘎跟我說，通常都是整個下午，錄一段時間後，頂多出現個一次，出現的頻率很低，有時剛開始錄就會。
結果我還是沒有找出解決那問題的辦法，卻意外發現不同的POWER，會有不同的錄音品質。
因為負責錄音的是RME Fireface 800(PCI/PCI-E)，如果POWER5V/12V/3.3V電壓不穩，EMI電磁波干擾，熱干擾等等問題。
都會影響到錄音的品質，而其他設備都相當昂貴，唯獨電腦配備普通，我想這理由可以說服嘎嘎換顆好點POWER。
至於選哪顆最適合哩.........以我自己的使用經驗當然是推薦Ener.. 525W啦，但對於一般玩遊戲/聽音樂，感受聲&光效果震撼力。
還是買好點的喇叭/音效卡比較實在。
