[分享]DAHON ECO3 DIY 升級16速 - [ 大盤曲柄和BB之拆卸安裝 ]

全文另外發表於小弟的部落格http://one.serveblog.net

我也不敢保證我這樣的步驟或作法是大家一般常用的方法
過程中如有任何錯誤或建議，請高手們盡量回文鞭策，讓小弟學得更多，謝謝

升級16速系列前兩篇：
1. DAHON ECO3 DIY 升級16速 - [ DIY前工具及零組件準備 ]
2. DAHON ECO3 DIY 升級16速 - [ 利用打鍊器打下鍊條 ]

接下來，照我的順序就是『大盤曲柄和BB之拆卸安裝』

『拆卸曲柄+大盤』


Step 1：

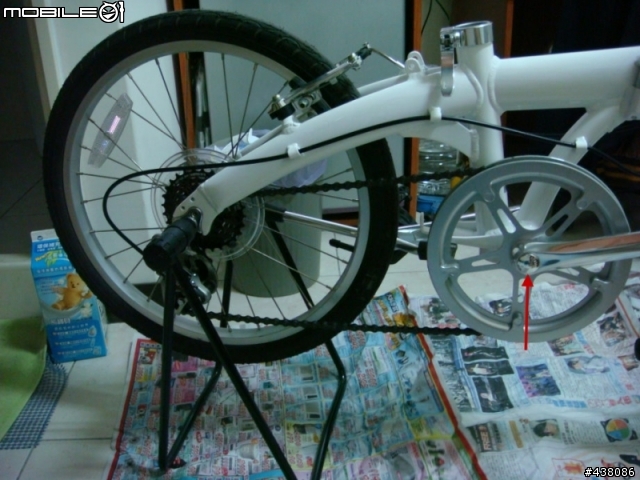

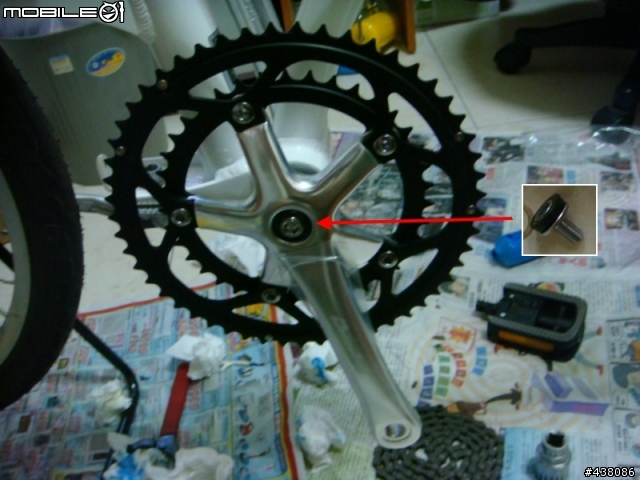

首先將曲柄上那個銀色塑膠蓋片拿掉，圖中紅色箭頭指的那個小圓蓋，也許用個一字起子吧




Step 2：

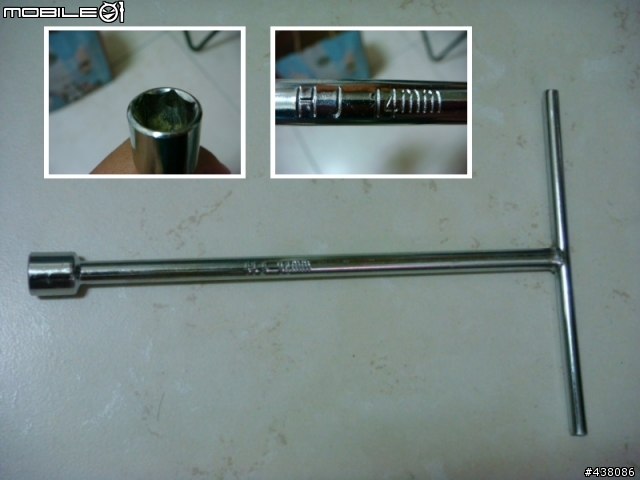

接著使用這個T型工具將裡面那個六角螺絲鬆掉，我忘了拍下那個螺絲的頭了，但是是用這個工具




Step 3：

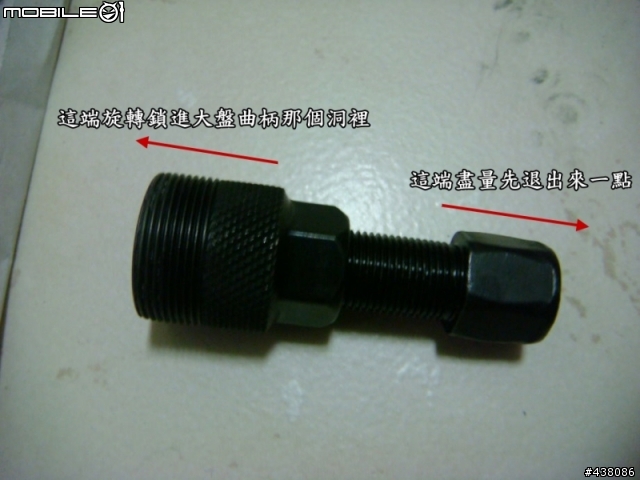

接下來就是準備卸下大盤了，右邊大盤跟曲柄是連一塊的，請從工具箱裡拿出專門卸下大盤曲柄的工具，並將它鎖上大盤曲柄，如下圖

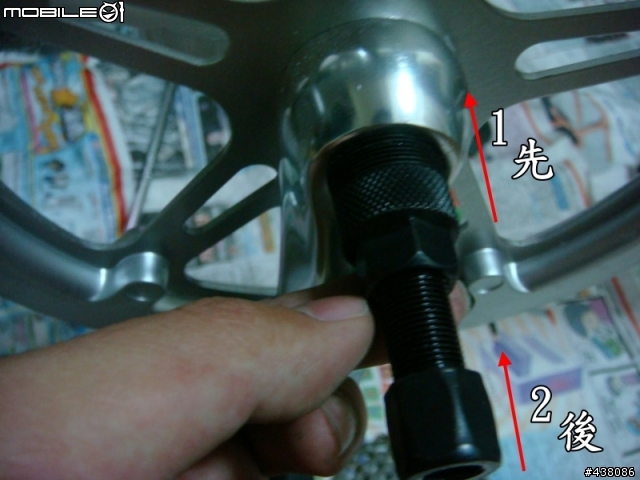

大頭先鎖進去後，小頭再接著旋轉鎖進去到底

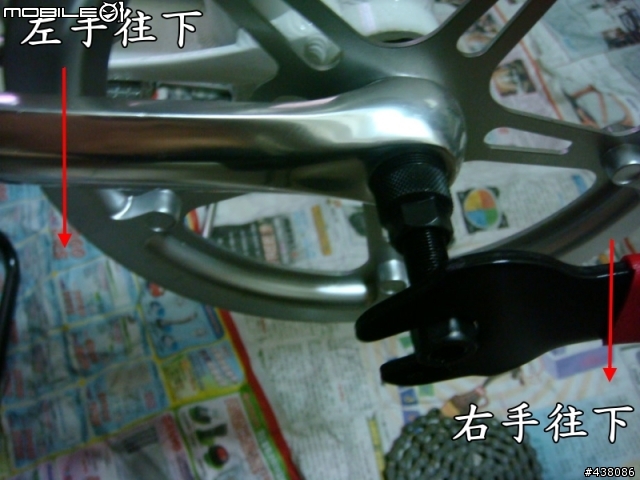

鎖進去後，拿出工具箱中可用來幫助你將小頭往右旋轉的工具，套上小頭，左手抓著曲柄，左右手分別都往下旋轉，一直轉，大盤曲柄就會順利卸下來了，（原廠都沒有上潤滑油，所已有些情況得施大點力氣）


另外一邊沒有大盤的曲柄，就按照一樣步驟，將這個工具旋入，卸下左邊曲柄


Step 4：

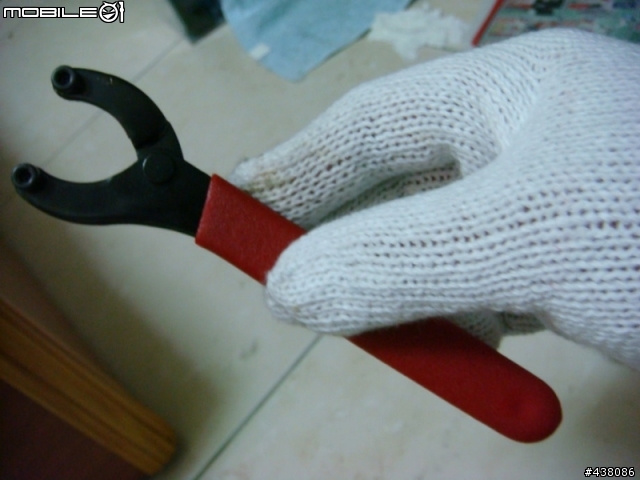

接下來邁入拆BB的部分，左右兩邊都有個保護蓋，左邊的保護蓋必須使用工具箱中的這個工具

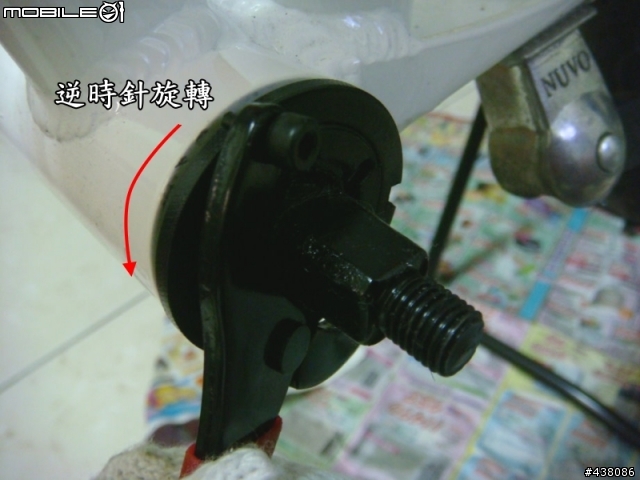

將工具上兩個小突出柱掛上左邊保護蓋上的三個小缺口其中兩個，這可能需要練習吧

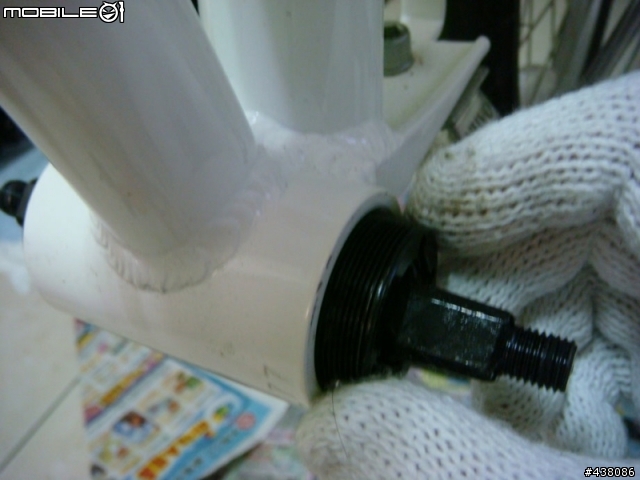

保護蓋拿掉後，接著將就可以輕易的將BB旋轉出來啦

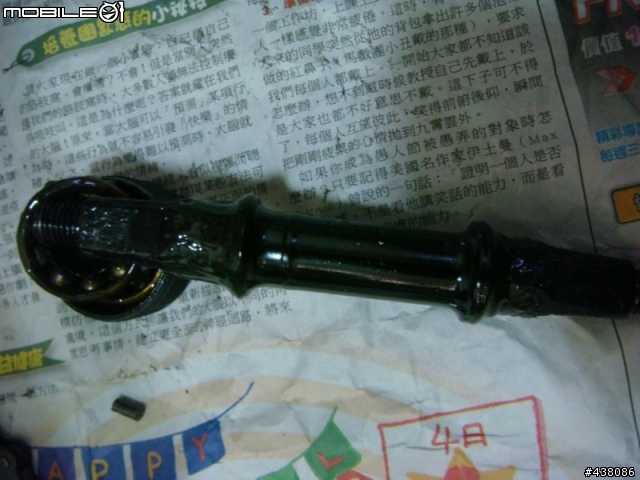

這就是取出來的兩光BB，一根小鐵棒

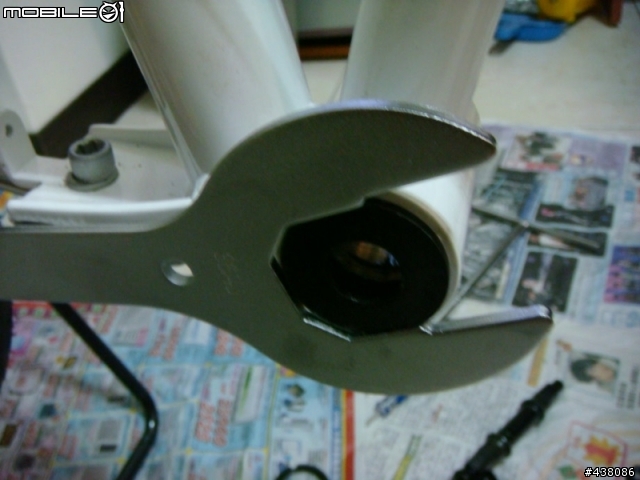

接下來拆下右邊的保護蓋，使用工具箱裡面可以將它扭下的工具，我使用最大支的工具

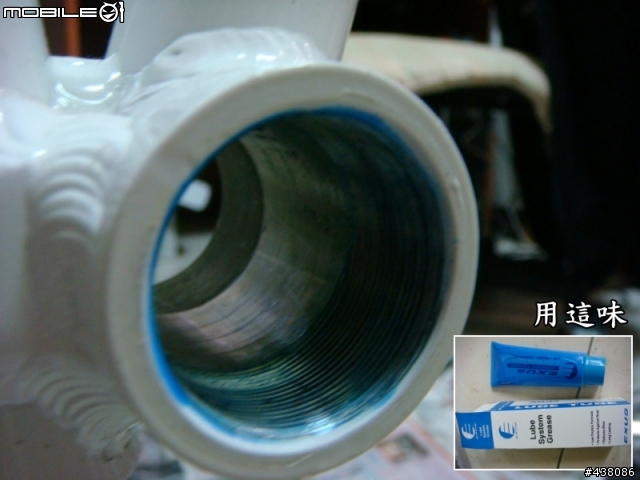

拆下BB及保護蓋後，可以看到『五通』啦（應該是這麼叫，請高手鞭策），將五通裡面的鐵屑清一清，螺牙塗上潤滑油，這樣日後BB保養或修理才好卸下



Step 5：

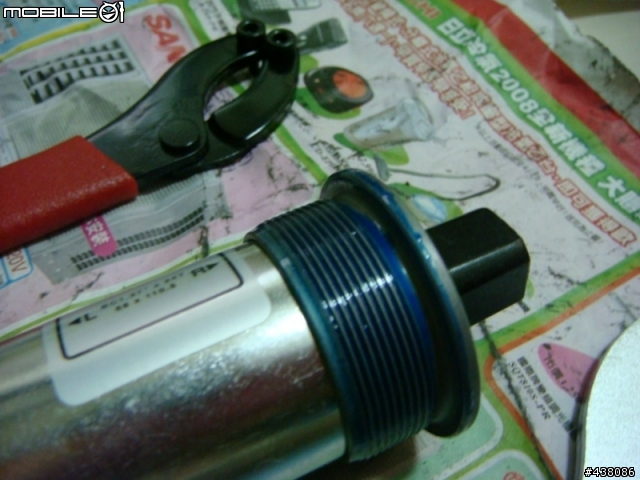

接著拿出我們所購買的新培林BB，將螺牙的部分也塗上潤滑油

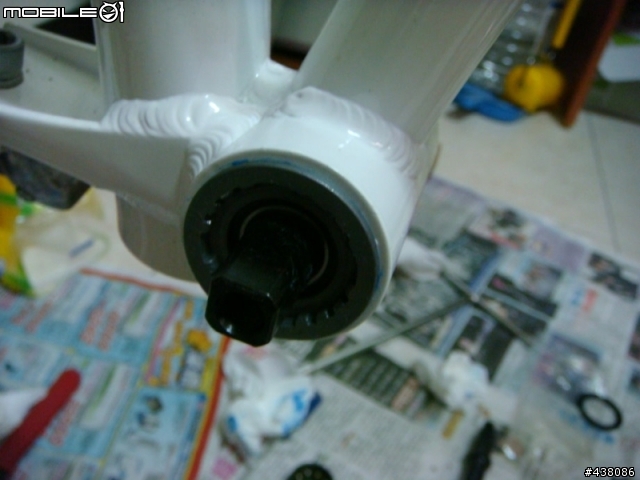

接著就將它鎖上五通吧，另一邊也是塗上潤滑油



Step 6:
最後步驟，上大盤！拿出所購買的大盤，將它放上BB的四方柱上，再把所附的螺絲鎖上固定大盤，記得在有螺牙的地方塗上潤滑油喔


另一邊的曲柄也是一樣掛上BB後，鎖上螺絲即可，要記得，一個指著六點，另一個就指著十二點喔，別幹蠢事喔
如此即可完成大盤曲柄和BB的拆裝，應該還不是很難啦，只是原廠當初都沒塗上潤滑油，所以在卸下零件的時候都要花上很大的力氣

中間好像漏掉兩個曲柄間換上腳踏板的步驟，其實很簡單，只是當初我費了超極大的力氣才拆下，原廠鎖很緊有沒上潤滑油，記得在換上的時候，螺牙上先塗上潤滑油

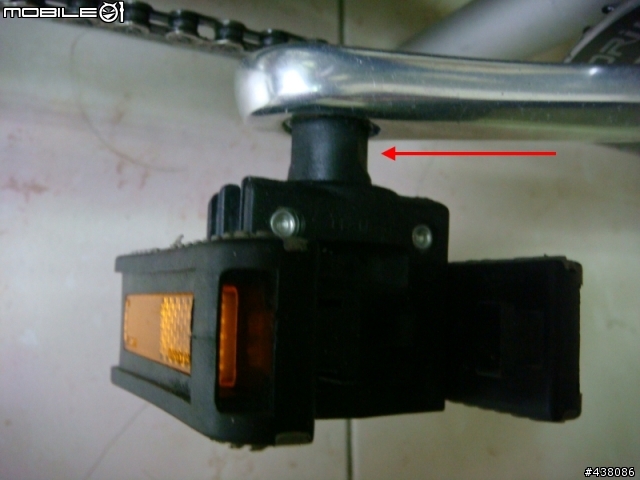

紅線指的部分，找個工具能夾住的，再將它扭開即可，需要很大力，記得是逆時針轉吧
