最近騎老婆的Dahon Roo D7 出去
由於操作不當所以落鍊 ( 一檔爬坡 過坑洞後, 鍊條還沒穩定就急踩...)
今天給她大保養, 順便調整一下變速系統
想說應該也有些人對這調整有興趣, 所以在這留文, 如有錯誤敬請指教
如果你覺得換檔不順, 噪音大, 容易落鍊, 請參考下列步驟:

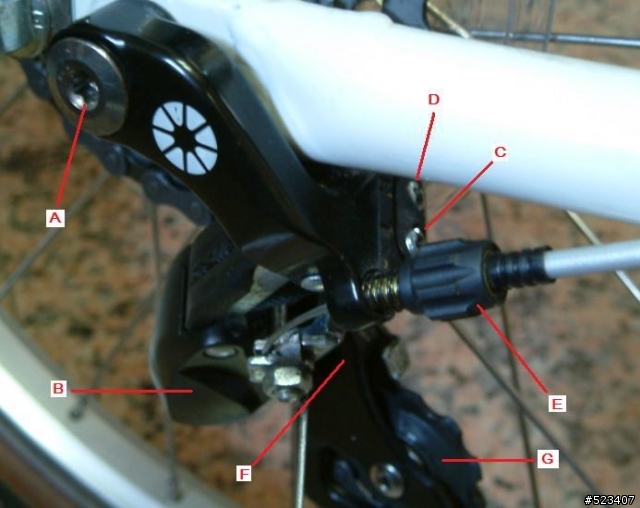

Dahon RD7 VD7 原廠後變調整
1) 將檔位打入1檔, 轉動腳踏完成換檔
2) 鬆開 A, 將 B 往後拉, 這樣才能用十字起子調整 C
3) C 順時針轉入 F 輪將往你靠近, 反轉則遠離 ( F 導輪在所指位置的內側 )
4) 將 F 輪 與 第一速的齒輪 調成一直線平行
5) 將 A 鎖緊 你會發現 剛剛 調成平行的 F 和第一速齒輪 有些微錯位
6) 將 A 放鬆 將 B 拉後 再調一次 C, 記得上次偏移的量, 這次先預留錯位
7) 直到 將A 鎖緊的時候 F 輪和第一速輪在一條直線上

8) 將檔位換到7檔
9) 鬆開 A, 將 B 往後拉, 這樣才能用十字起子調整 D
10) D 順時針轉入 F 輪將往你靠近, 反轉則遠離 ( F 導輪在所指位置的內側 )
11) 將 F 輪 與 第七速的齒輪 調成一直線平行
12) 將 A 鎖緊 你會發現 剛剛 調成平行的 F 和第七速齒輪 有些微錯位
13) 將 A 放鬆 將 B 拉後 再調一次 D, 記得上次偏移的量, 這次先預留錯位
14) 直到 將A 鎖緊的時候 F 輪和第七速輪在一條直線上

15) 將檔位由七換到一, 再將之由一換到七, 如果順暢就ok
16) 如果這時換檔間不順 調整E
17) 順時針轉入E 換檔線會放鬆, 反之會拉緊. 這會影響到導輪的位置,用來微調, 直到換檔都很順

(10/20 更新): 剛剛想了一下, 在步驟 2) & 9) 將B拉後之後, 將A再鎖緊來調整 C or D, 應該可以解決錯位問題
但在調完後 要鬆掉 讓變速臂回位 以便於接下來的動作, 有興趣的可以試一下.

心得:
C和D不能直接調整 很不方便 (不知道是否有特殊工具), A 鎖緊後的錯位有點困擾
不知道 這是不是 很多人剛拿到車時換檔都不太順的原因 ( 想想 車店會願意為你仔細調整, 應該也不多..)
偏差一點點, 也許就會造成不順暢 (設計和組裝品質 好像都有改進空間..)
Dahon 為了短腿設計和些微的換檔時間進步, 犧牲掉組裝不順, 調整不易還有鍊條噪音, 好像有點不值得. 難怪有很多人把變速換掉
然而按上面的方式調整完, 應該也無法完全解掉噪音問題, 但應可改善不少
不過目前我並不想把她換掉... 除非壞了 ( 突然想起王老先生的 勤勞樸實...) 哈
還有一個麻煩的問題, 就是腳架會妨礙轉動踏板換檔 ..... (不想花錢買立架...因為不會常用到)
把車倒過來, 車輪在上可以看比較清楚, 要小心別碰刮傷....

我正好很需要這調整變速器資訊,

感謝分享.
調整H/L limit時先把線放掉較能避免線張力干擾準確性,
此外這顆Neos在7檔附近(反向式位於最小齒)的拉線行程與平行四邊形行程有設計上的問題,不能準確搭配,
加上又是2:1系統,因此更容易產生異音或跳檔,習慣就好
evergreen0215 wrote:
調整H/L limi...(恕刪)


先放鬆 的確比較好 感謝建議
所以最後調整E 為必要動作...

在一檔調完後 需要換到七檔 E也要鎖緊一下 以搭配換檔動作
然後在調整七檔前 再放鬆一次.... 最後再調到適當位置
真是仔細的dahon 原廠後變調整文,奉上3分,聊表心意......
感謝版大熱心PO文
小弟收入收藏
感恩
感謝發文啊, 正需要這樣的調整教學,真是獲益良多,這樣就不用再拜託老闆幫我調變速了...
yorkson wrote:
最近騎老婆的Daho...(恕刪)

感謝大大分享如此有用的資訊,小弟長知識了,我用長一點的螺絲起子,可從另外一側直接調整C和D,省掉很多麻煩, 給你參考看看,謝謝!
大大的調整確實可以降低異音.大家可以是是看.....我在分享一個降低異音的方法...我一台有換鍊條跟後變是有降低異音..但我另一台原廠後變..原廠鍊條...卻聲音更小...我是使用噴射式黃油噴一噴鍊條...就一點聲音都沒有勒..但缺點是..鍊條比較油...如果不嫌棄得話....可以是是看
