[分享]夜騎好物之SIGMA 1606L DTS CADENCE無線碼表惡搞版碼表燈

會做這樣的惡搞其實是因為小弟我幾乎都是夜騎的機會比較多
有時去到很暗的地方(雖然看的道路但是完全看不清楚碼表)碼表的數字就完全看不到了
SIGMA 1606L DTS CADENCE無線碼表的背光功能實在是很跛腳
啟動背光功能(左上與左下的按鍵同時按)以後
大概幾秒鐘的時間就自己熄滅了(應該是為了要省電)
想到要看的時候手還得去按一下
實在是有夠不方便的
Y拍上面賣的碼表燈看起來質感欠佳而且那種顏色看了就想拿去丟掉
在土炮界闖蕩了那麼久，只要是可以自己做出來的東西，幾乎都是自己搞
今天要位各位獻上的是=>DIY SIGMA無線碼表專用碼錶燈
已下圖文有包含破壞保固的內容
心臟不好的請先服藥
未成年的小朋友請與家長一同觀賞

=========================我是分隔線===============================

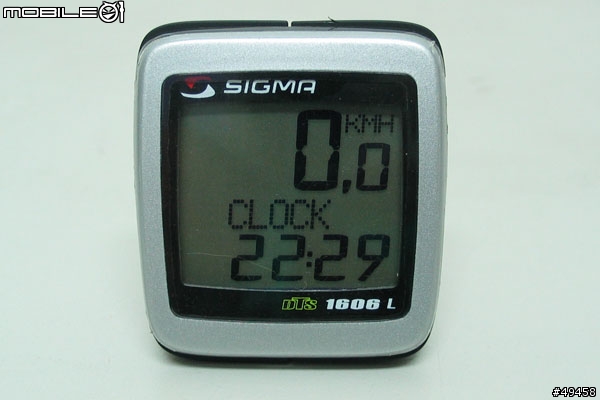

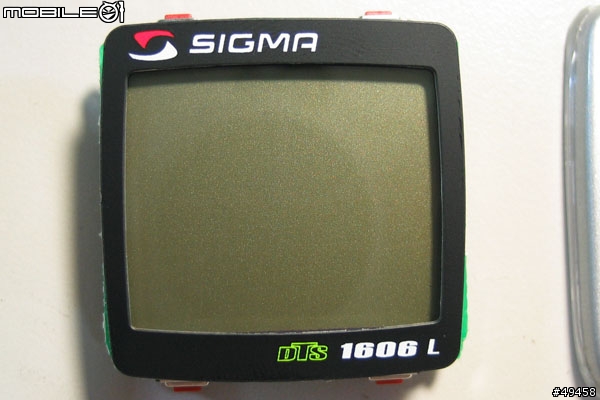

這是我們平常看到的SIGMA 1606L DTS無線碼表



接下來...用暴力把它分解以後
就會得到下面的這些東西

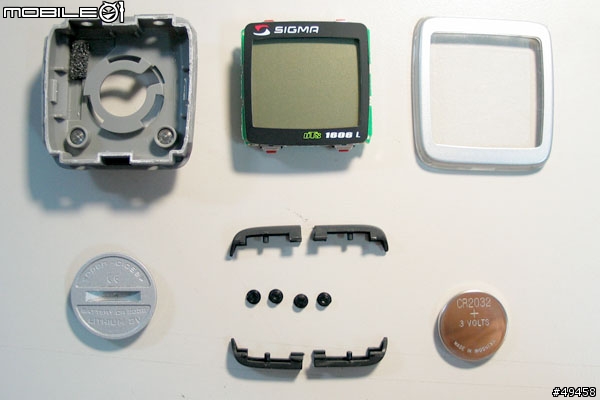

左上是外殼的下半部，中上是碼表的本體，右上是碼表的上蓋
左下是電池蓋，中下是四個按鍵蓋與防水蓋，右下是CR2032鋰電池


碼表本體正面特寫

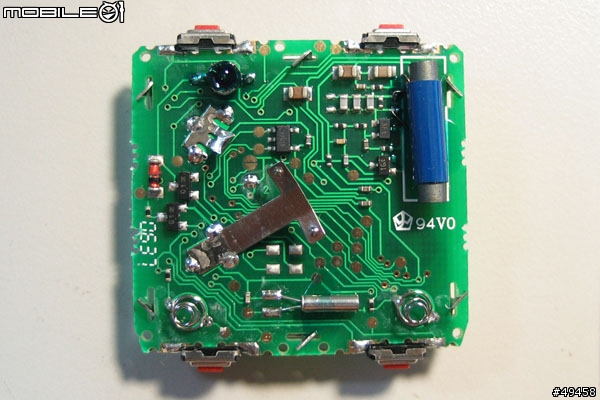

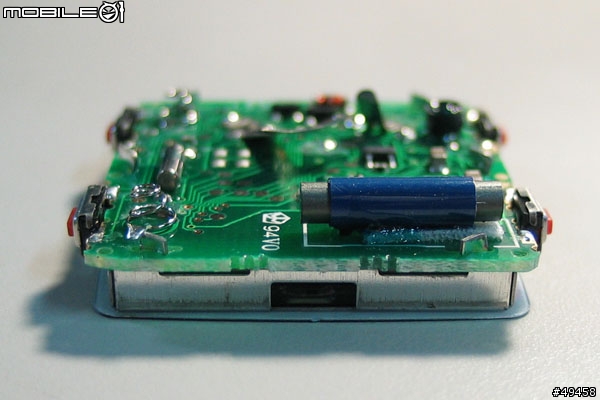

碼表本體背面特寫，右上角藍色的棒棒如果沒意外應該是接收的天線

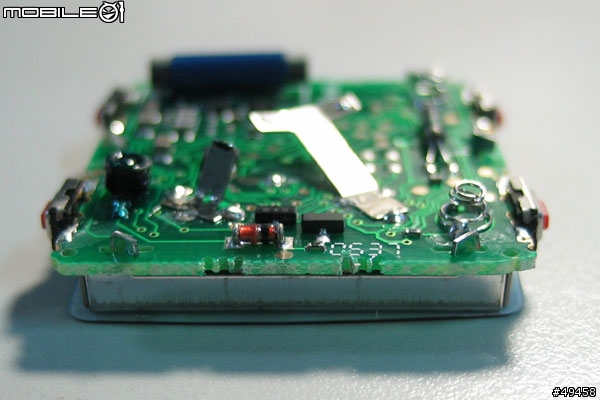

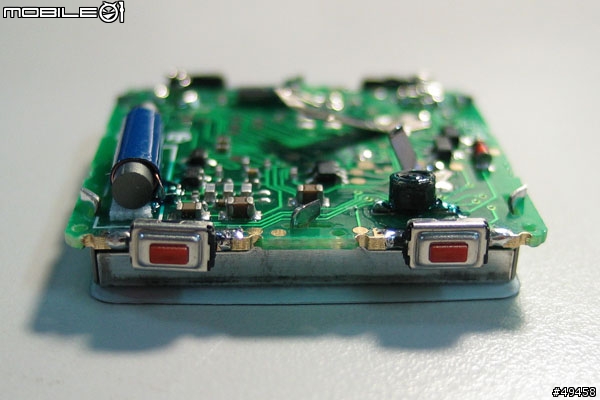

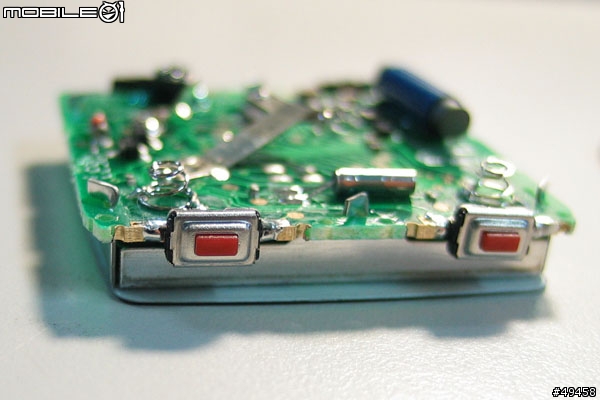

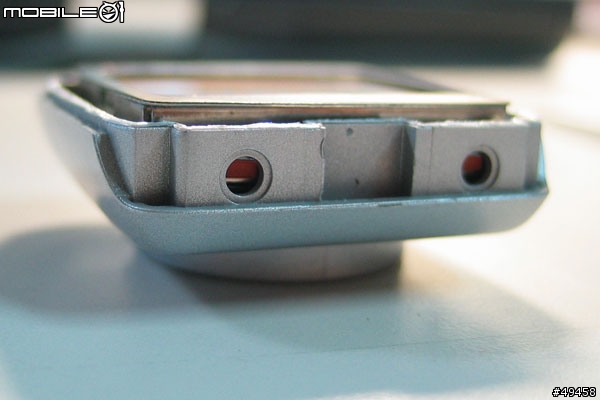

四個側面的特寫照片

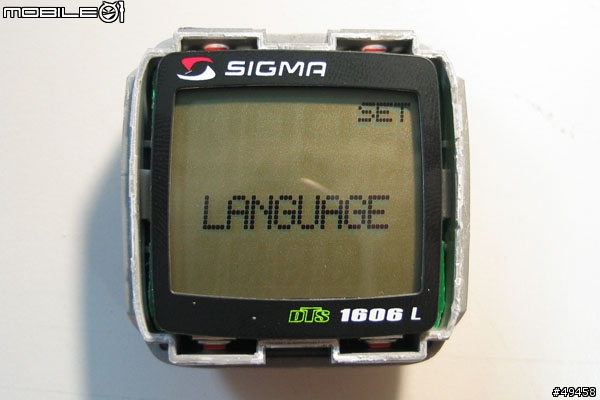

這時候先將碼表本體裝回底殼還有電池也裝回去看看還能不能用
不要為了要這樣亂改損失一顆無線碼表，好歹也是兩張多小朋友換回來的


換另外一個角度看看


鑽孔的時候忘了拿相機拍起來
想到的時候已經將外殼都黏回去了
是的...SIGMA的碼表外殼是用類似模型膠那種東西黏上去的，還好我還有一瓶沒啥在用的模型膠
黏回去以後用兩三本書壓它個三小時讓他完全固定才開始後續的加工

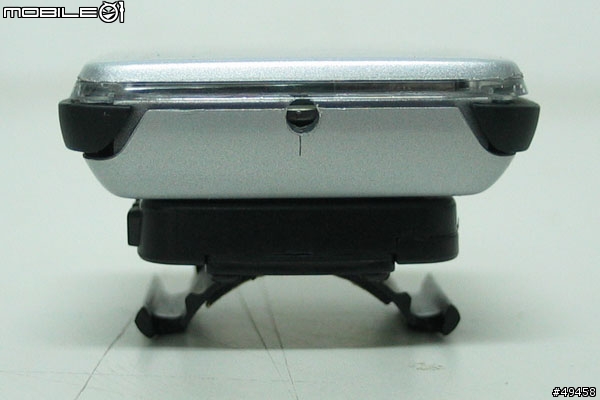

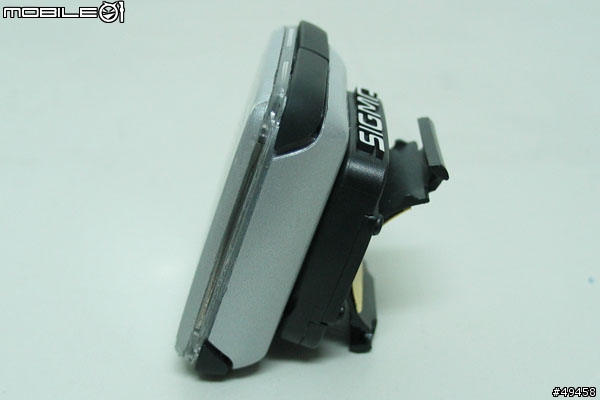

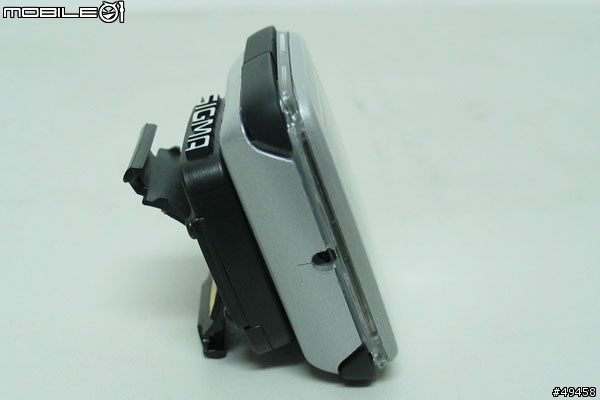

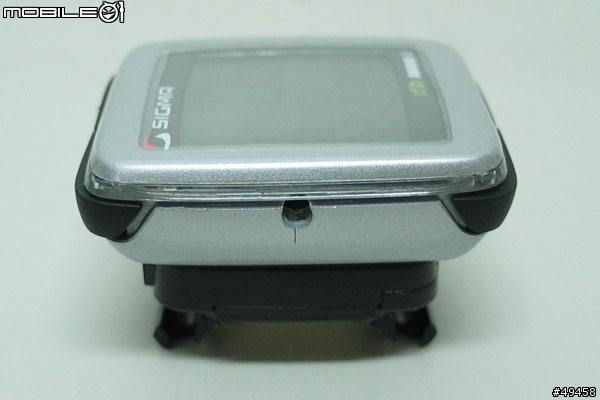

另外的幾個角度
到這裡碼表本體的部分已經完工了

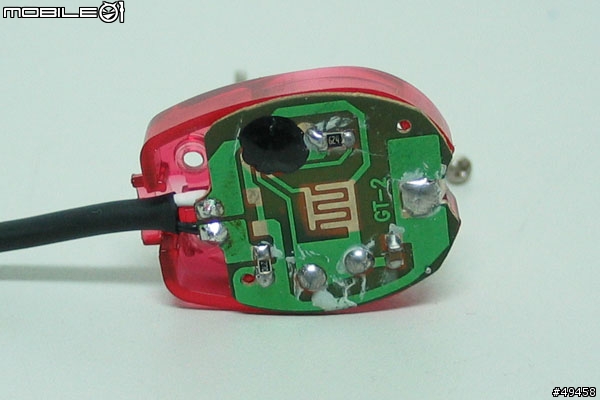

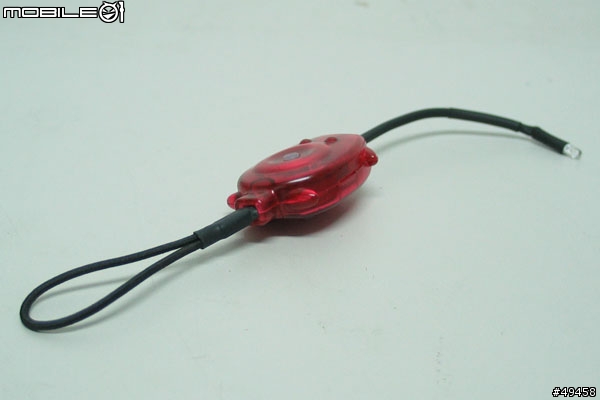

接下來是看到已經拆開焊好線的小老鼠燈
因為太久沒用所以就拿來惡搞這個碼表燈
原本是5MM紅色的LED換成焊線的3MM白光LED
關於LED的正負極那些請知道的人才自己動手
如果搞不懂哪個是正哪個是負的人我建議這種事情還是由專業人士搞定比較好

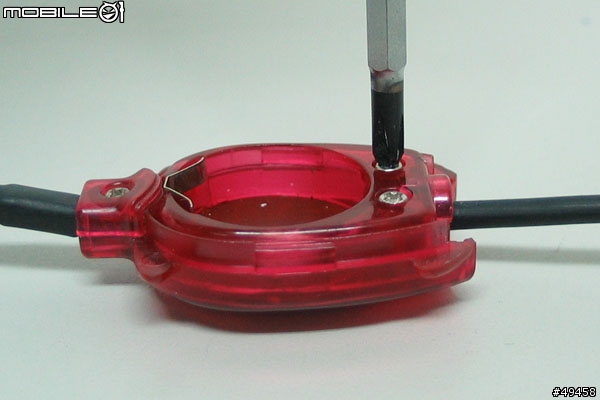

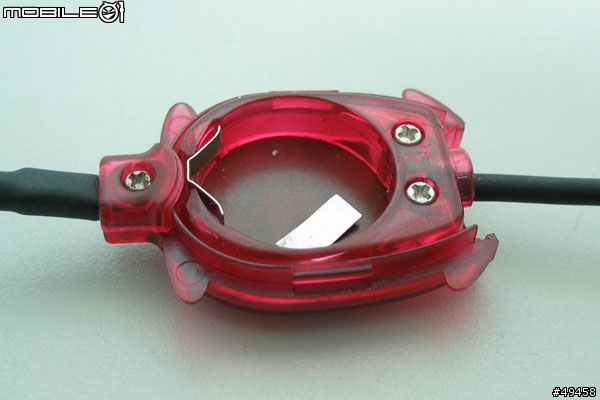

LED都焊好以後當然就是要把它裝回去
其中也包括了兩隻固定的小螺絲


當然也別忘了要把電池裝好

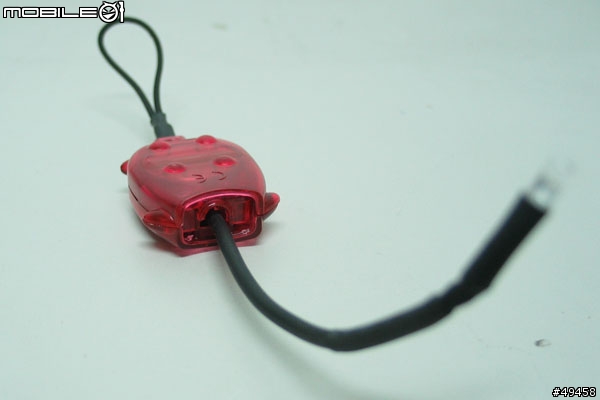

把外殼裝好以後就會像這個樣子



接下來就是要來指揮挺組合了

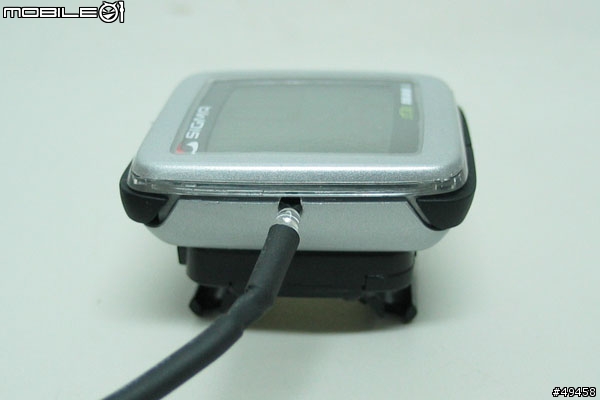

將LED對到剛剛挖好的洞口旁用力的給他塞進去


盡可能的塞進去可以減少漏光

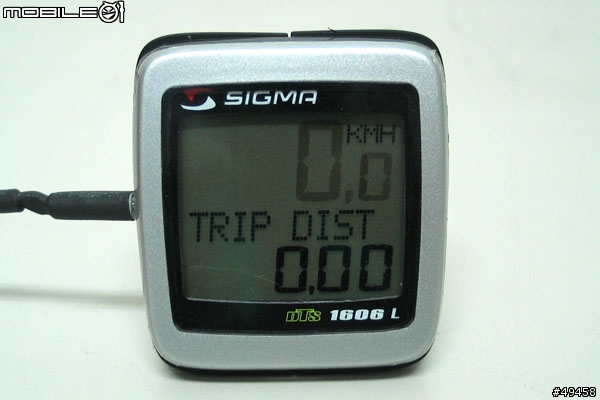

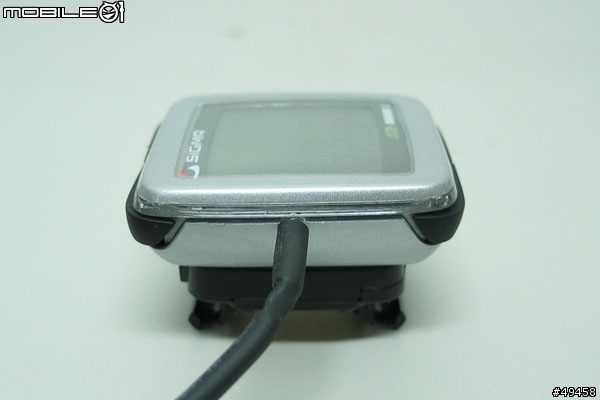

這下無線碼表變成有線碼錶了

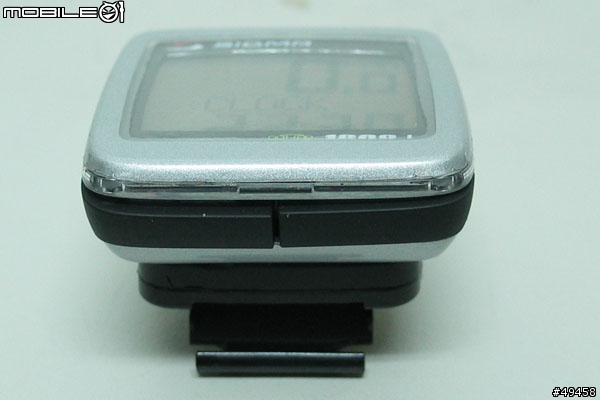

除了多了個尾巴其實看起來也沒啥太怪異的地方

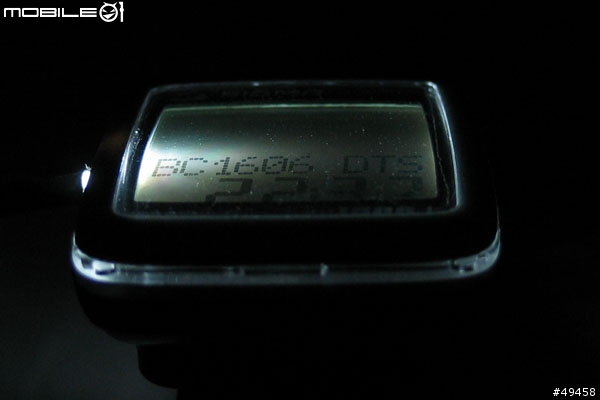

這是什麼鬼
原來這就是平常夜騎的時候遇到黑壓壓沒路燈的時候看碼錶就是這樣

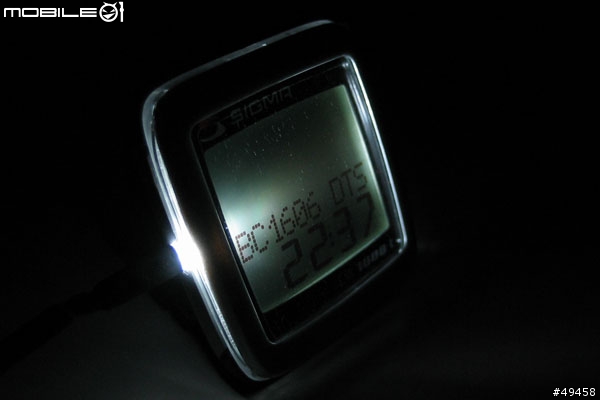

按一下小老鼠燈的開關

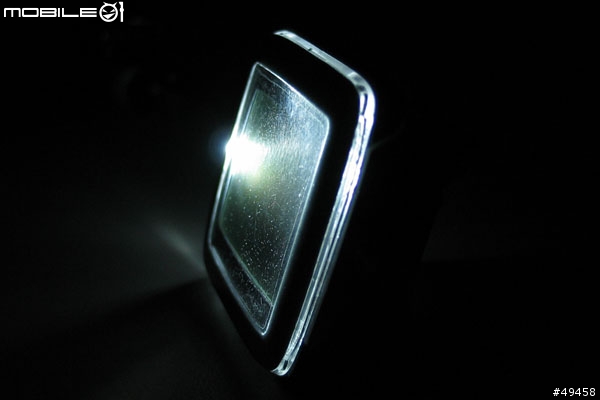

即使黑壓壓伸手不見五指的環境碼表的資訊還是可以清晰辨識


側面還會有一圈亮亮的看起來質感UP UP

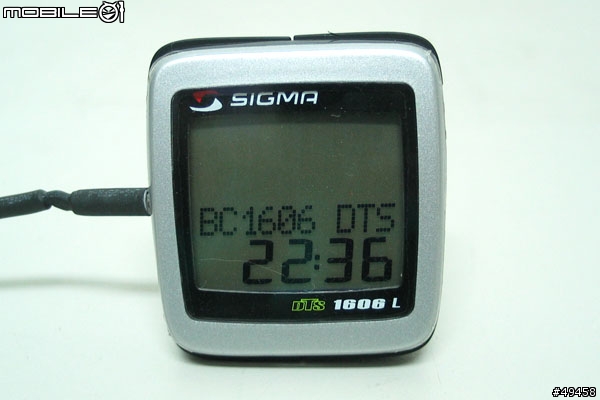

開著燈即使遇到高亮度的環境也不會影響碼表的可讀性


沒事的時候請關閉小老鼠燈的電源節省用電
畢竟CR2032的電池也是貴貴的
謝謝收看


===========================我是分隔線===============================
後記:
1.小老鼠燈的本體我是綁在碼表座的下方，這樣就完全不多佔用手把的空間，當然如果你找的到更好的地方放，我個人也是沒有什麼意見
2.碼表的本體經過鑽洞以後就會失去保固，如果要DIY的大大們請自行斟酌。
3.原本是希望在碼表裡面直接塞個小開關直接吃碼表裡面的電池，但是擔心這樣會讓碼表的電池耗用太快或是有其他的問題，另外也沒有什麼空間可以再塞一個小開關了
4.碼表本體鑽洞以後塞入LED，如果沒有黏起來可能會影響碼表的防水性，我只在沒雨的時間才有可能騎車所以對我來說沒差，對防水很計較的朋友也可以直接黏死
5.鑽孔在左側的原因是因為LCD左側有個小孔位置剛好可以讓光線射入LCD，其他三面都沒有。
6.本文僅發表於MOBILE01，如需轉寄或引用煩請先PM告知，謝謝
7.如果還有更好的想法歡迎提出來一同討論
