因有人跟我要製作過程
剛好這星期幫朋友改~
所以就拿起相機......
這次改裝共拍了51張圖與一段影片
製作流程.....看圖說故事吧!!!
準備材料有:

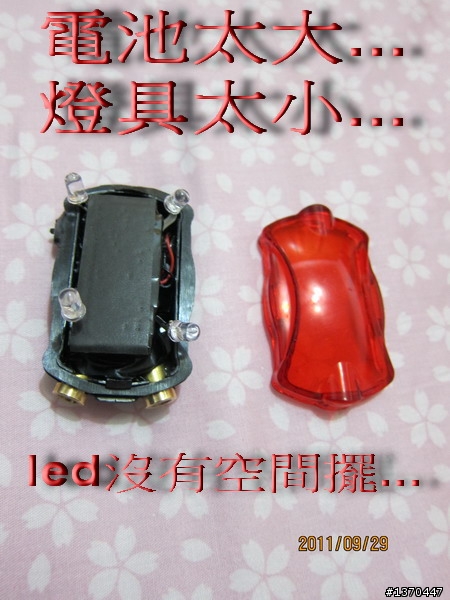

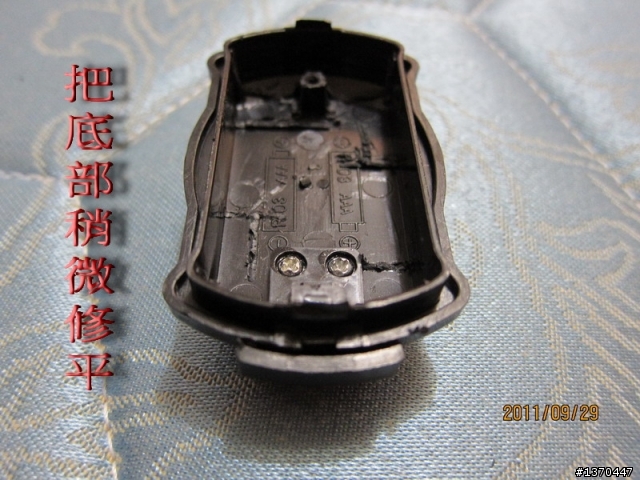

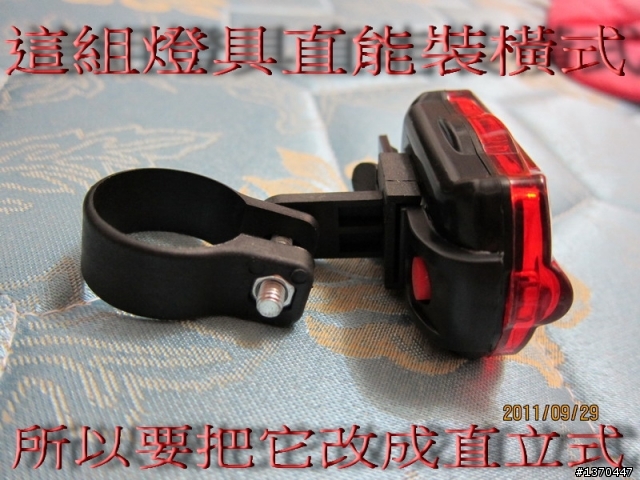

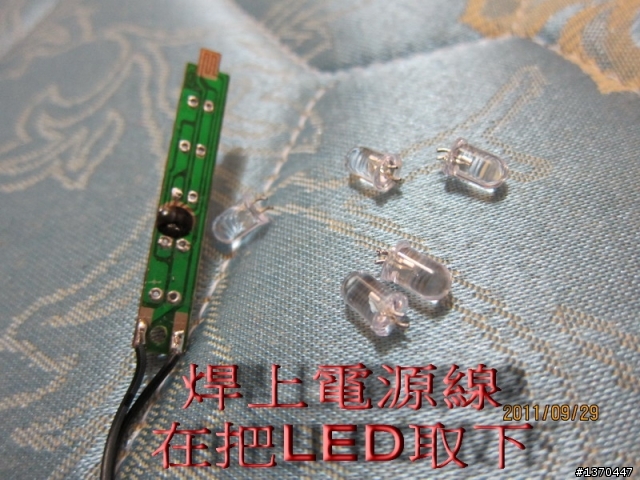

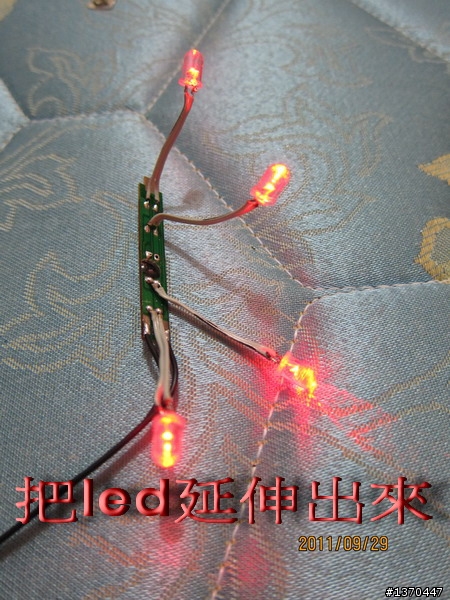

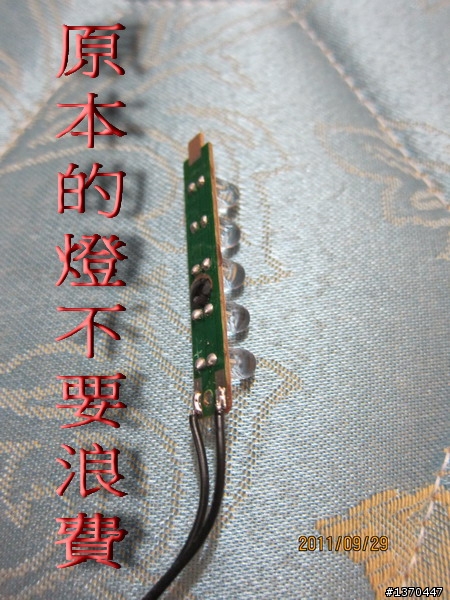

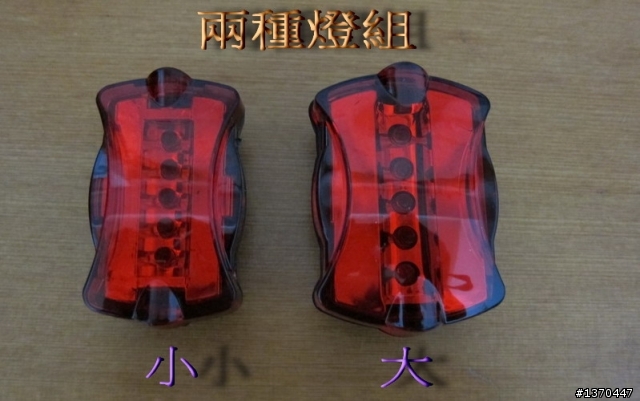

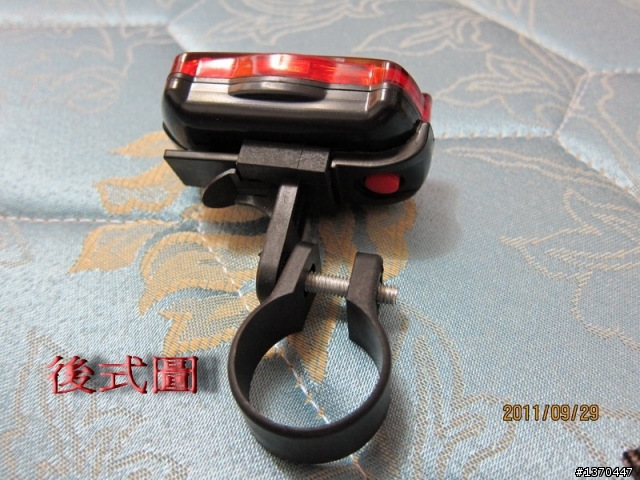

自行車用後尾燈組(很便宜)

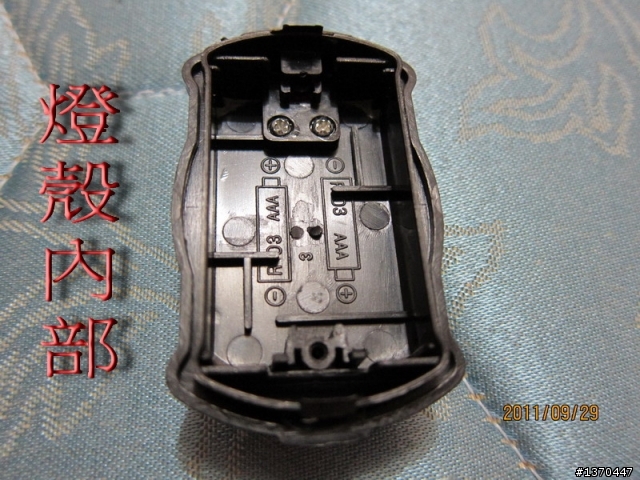

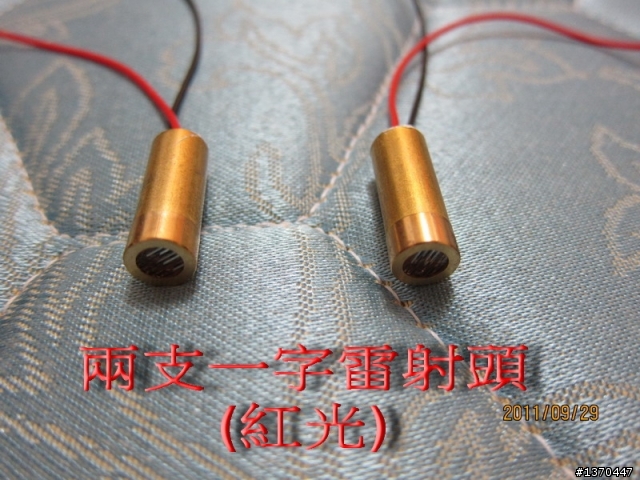

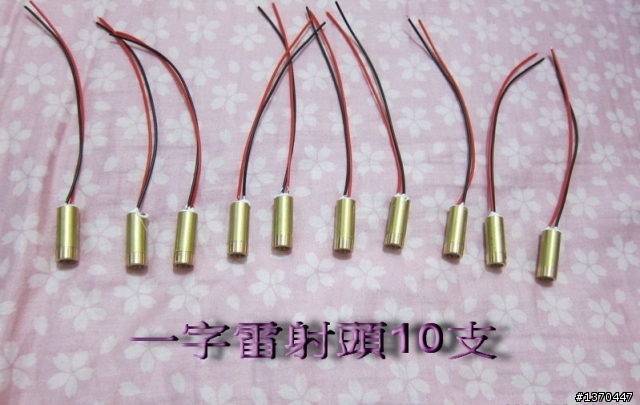

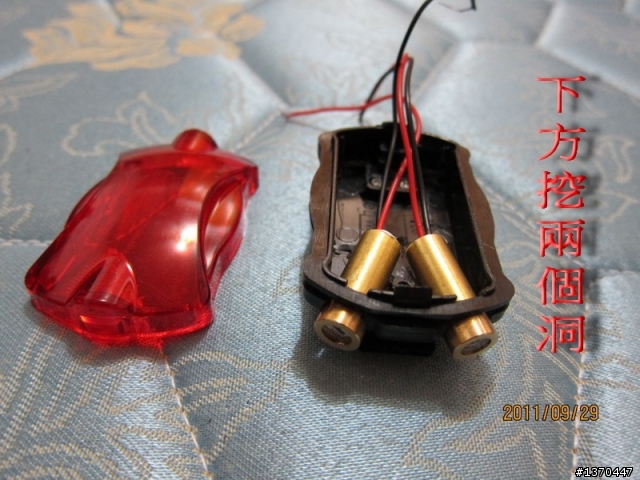

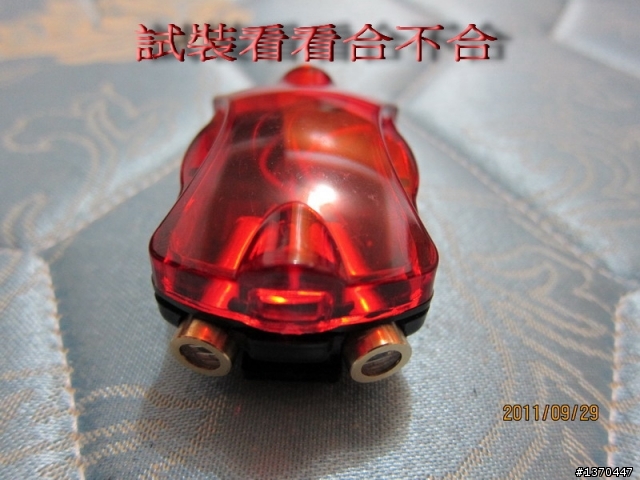

兩支紅色一字雷射頭(兩支電流40ma)

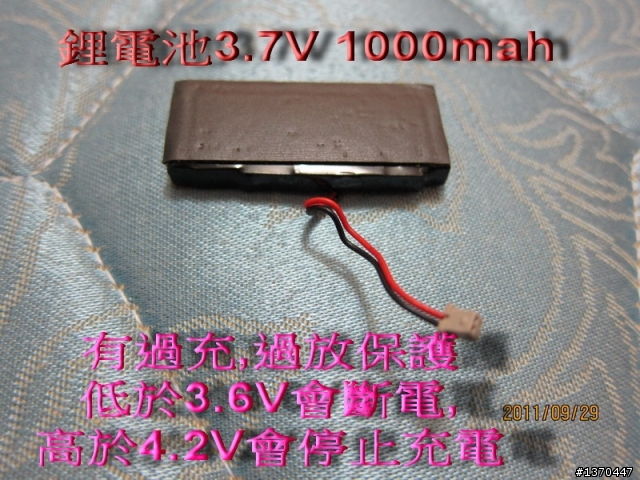

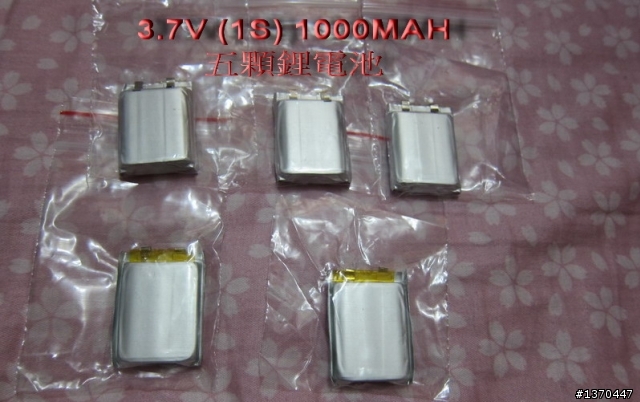

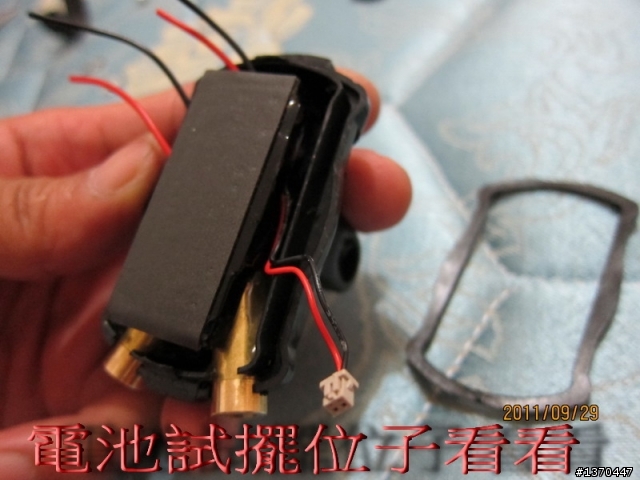

一顆鋰電3.7V 1000mah (有保護板)

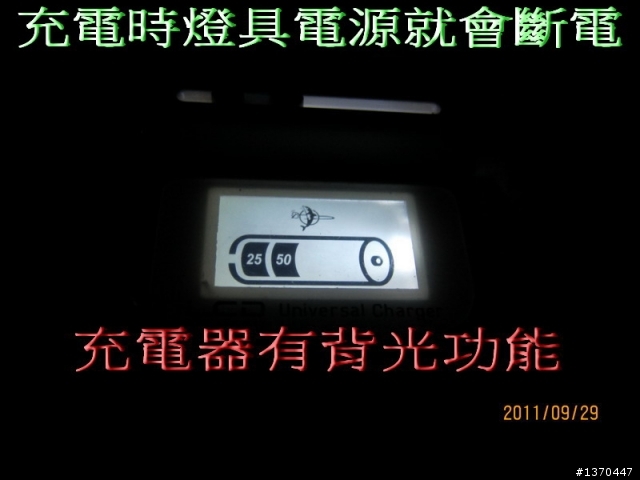

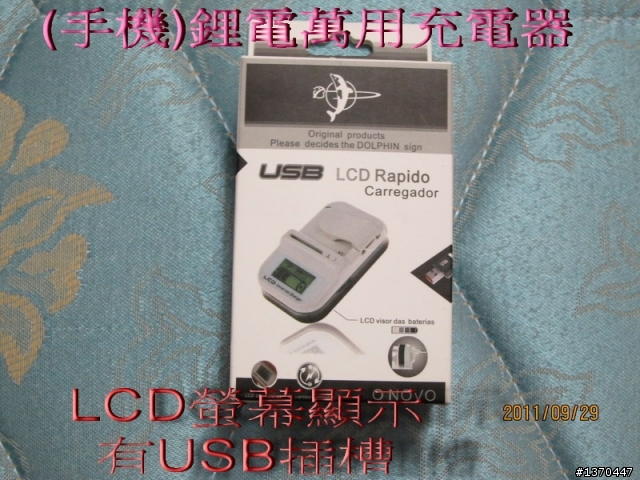

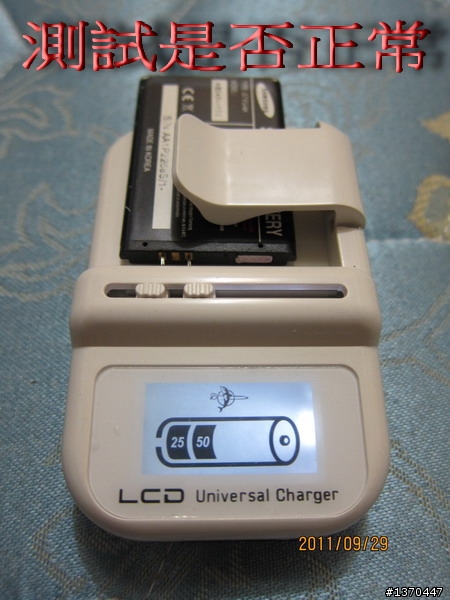

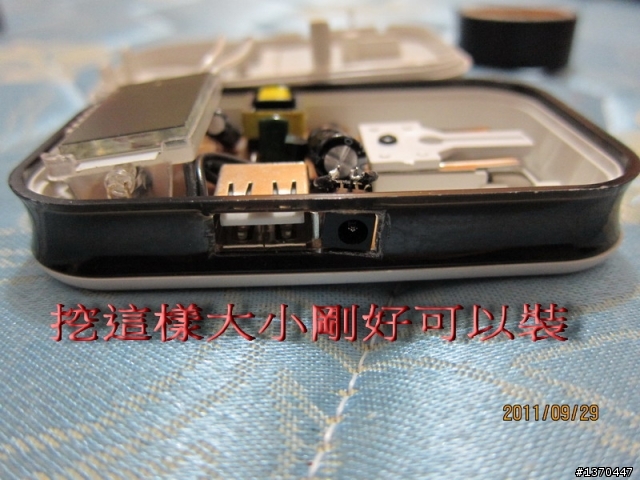

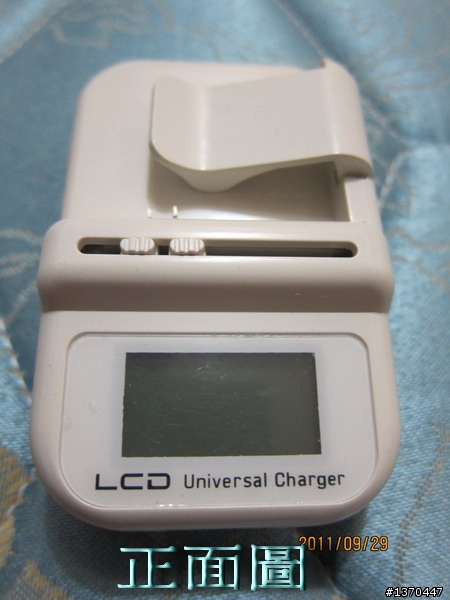

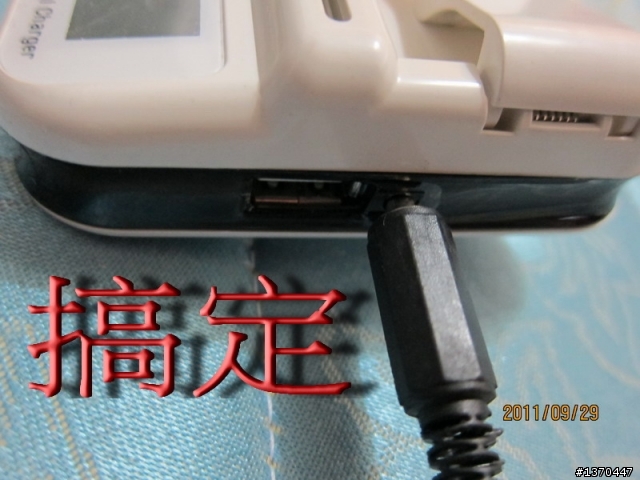

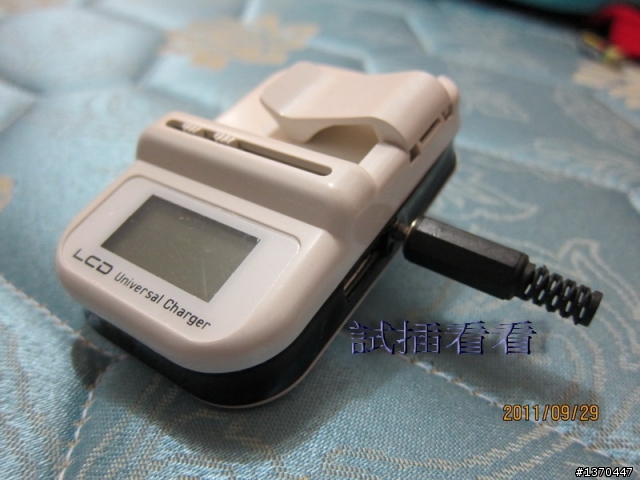

鋰電充電器(手機)萬用充電器~lcd螢幕
一個小開關

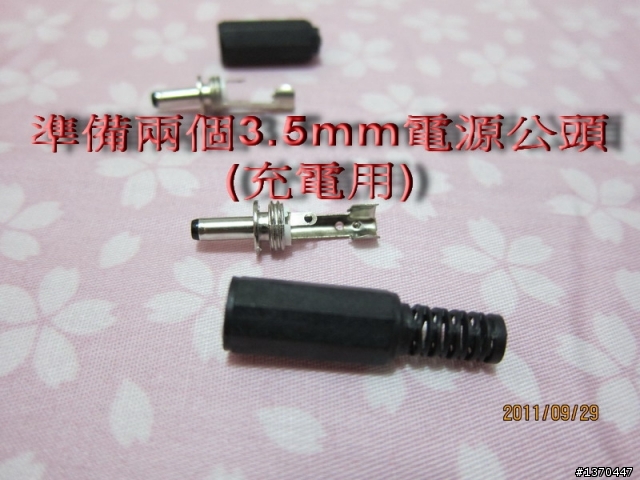

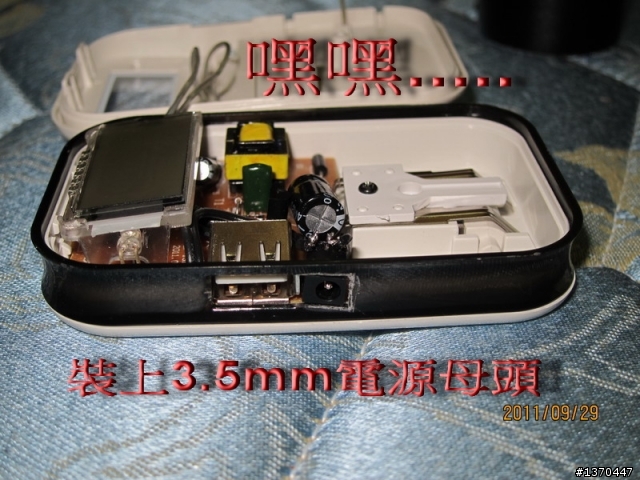

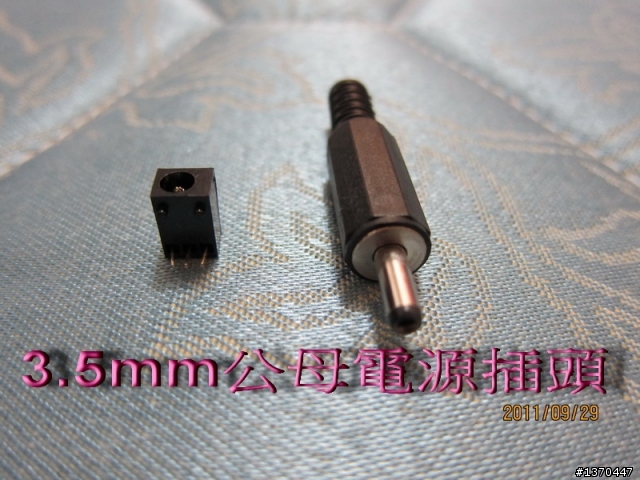

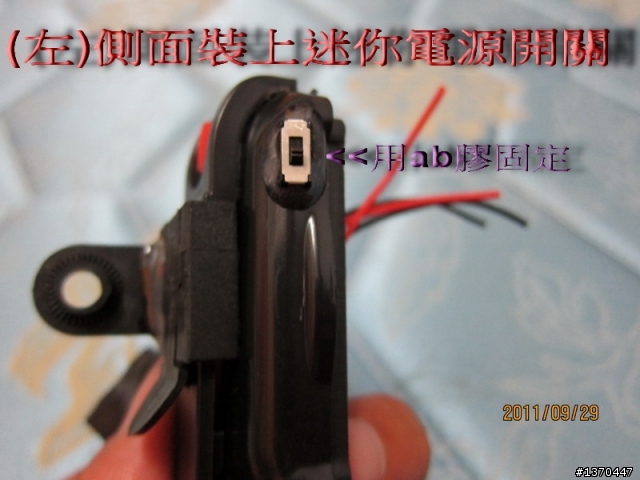

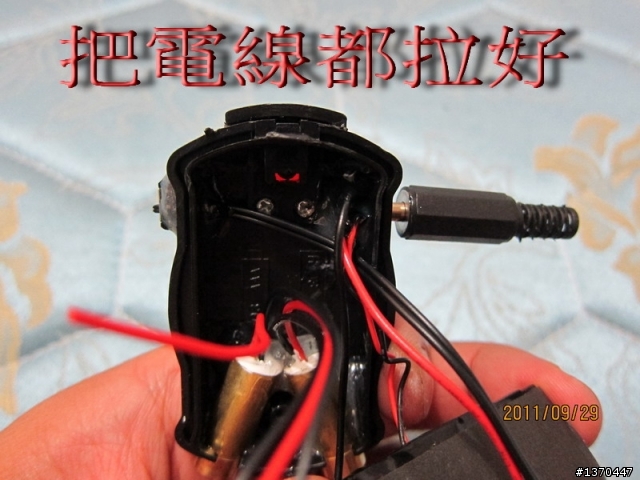

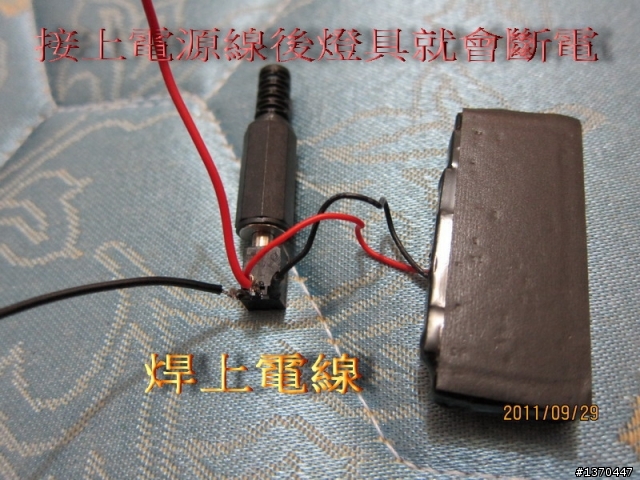

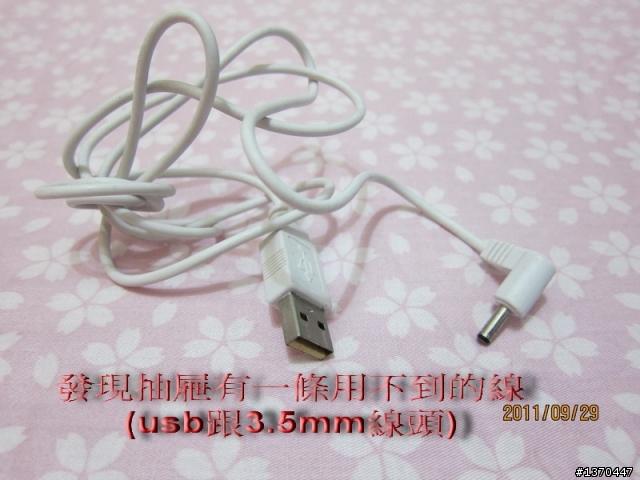

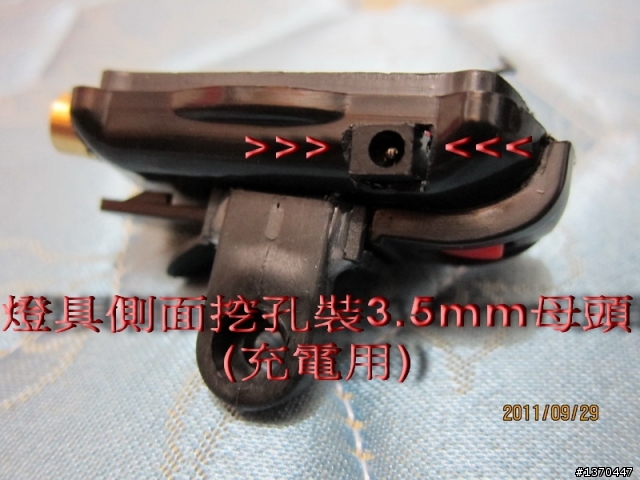

3.5mm電源公母頭個兩組

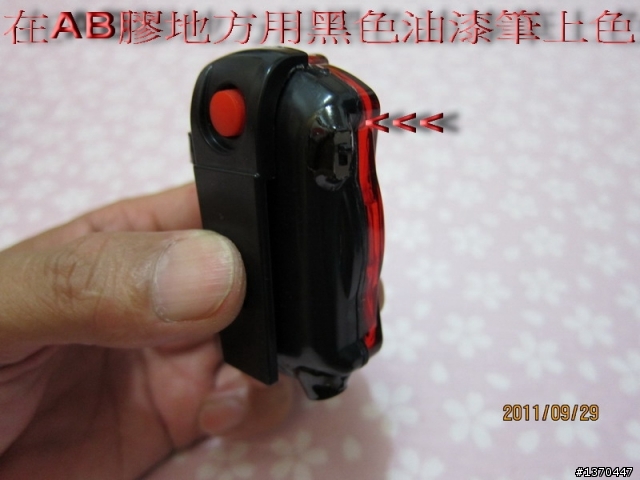

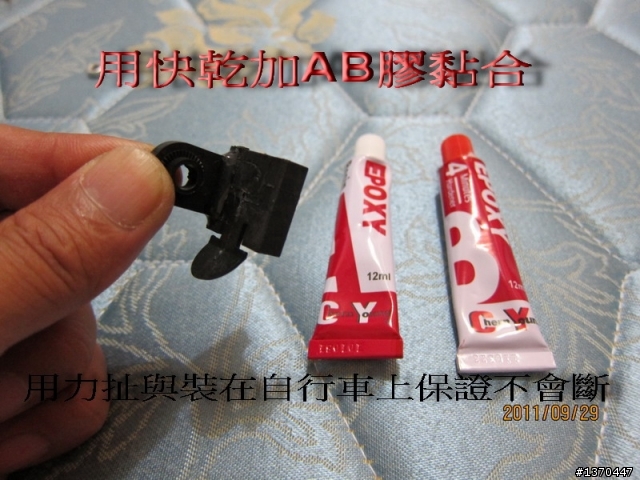

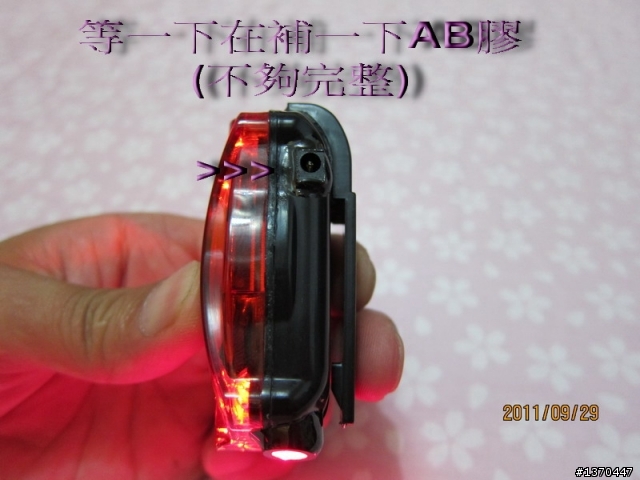

快乾跟EPOXY AB膠(4分鐘快乾型)
烙鐵焊錫

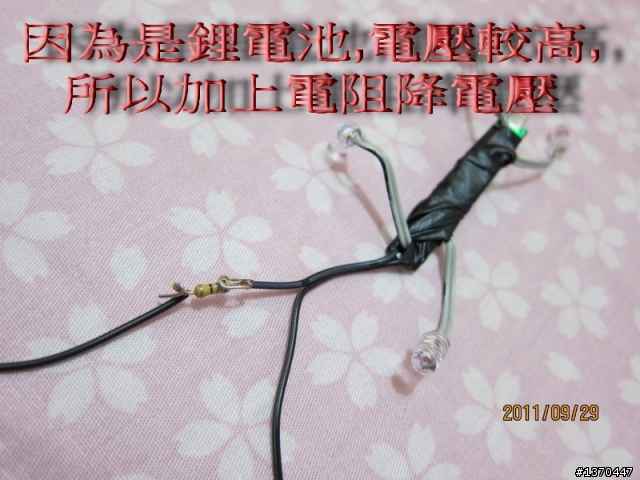

電阻一支(150歐姆)若要亮一點可不用裝電阻!

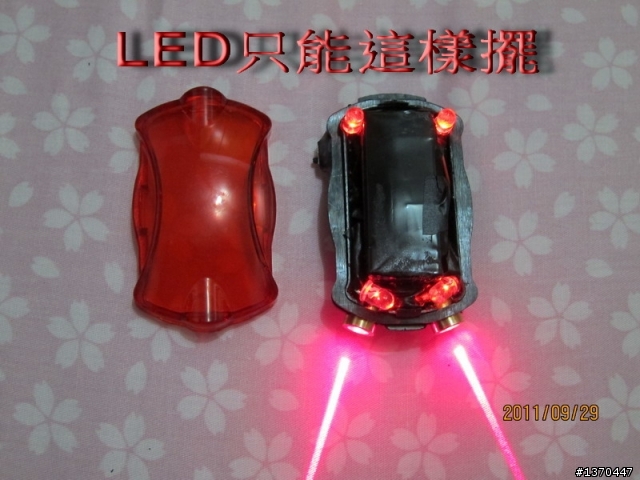

改裝~總花時間:六小時
3.7V 1000mah 點亮兩支雷射包含led燈 可持續點亮10~12小時
~文字說明都已打在圖片中~
完成後有錄一小段影片~
有興趣者在去看看吧!
DIY雷射燈具(測試影片)

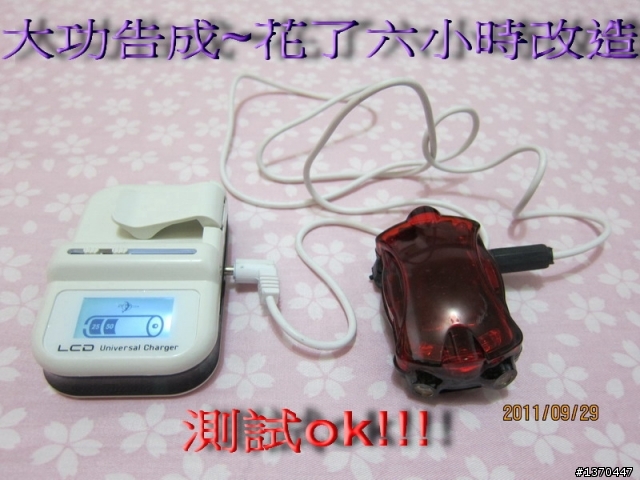

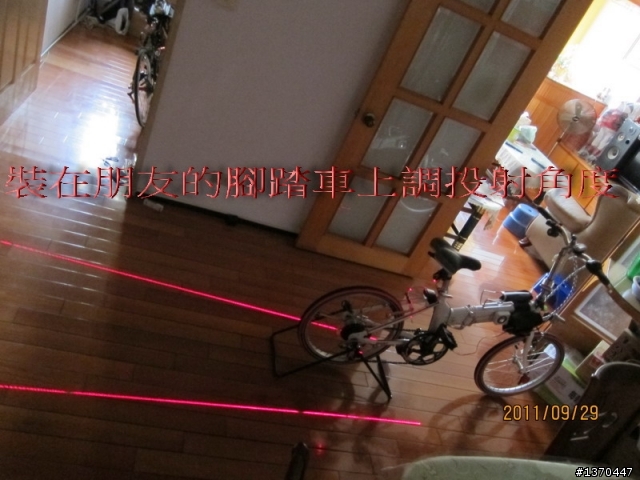

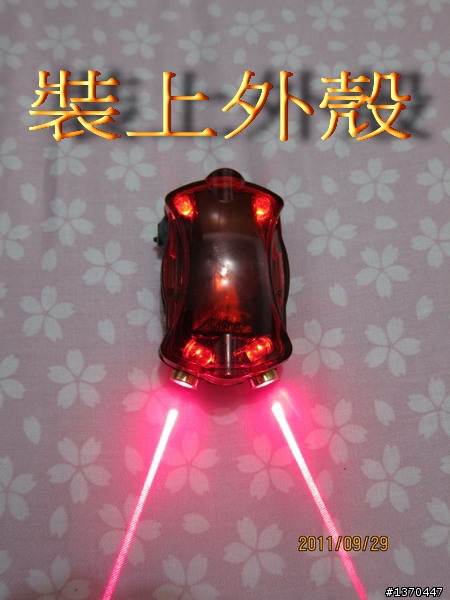

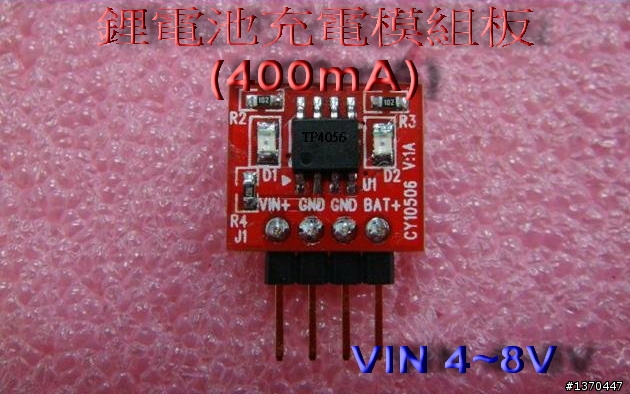

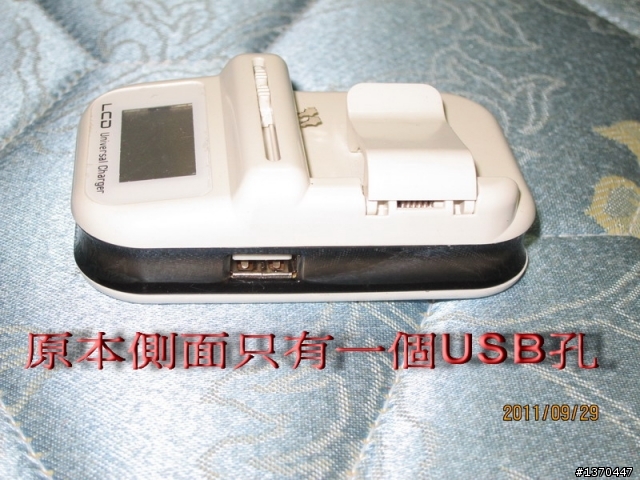

充電器原本想用鋰電池充電模組板(迷你型)
但手中沒有多的4v~8v變壓器,
所以就放棄@@

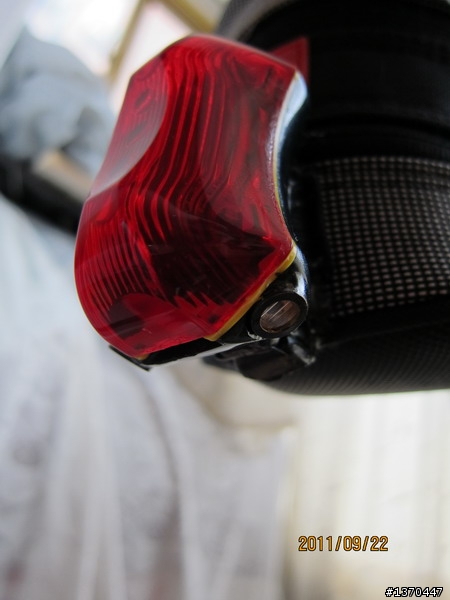

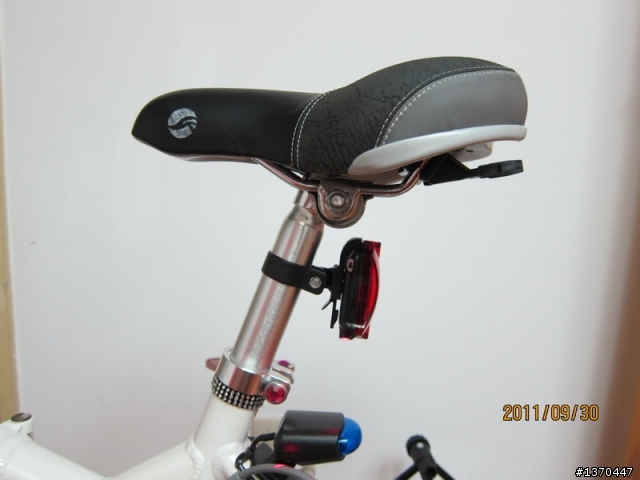

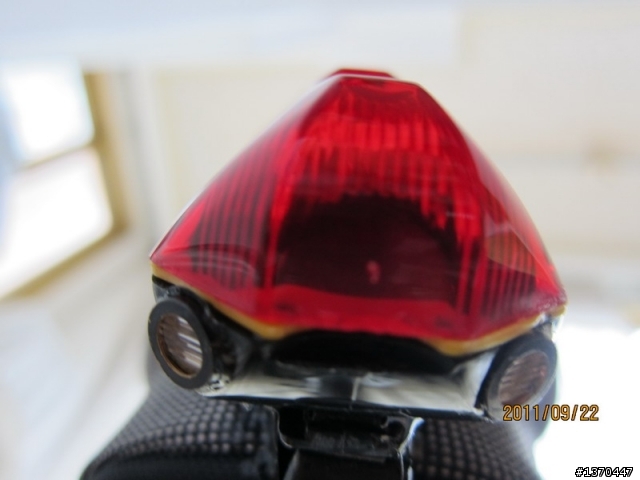

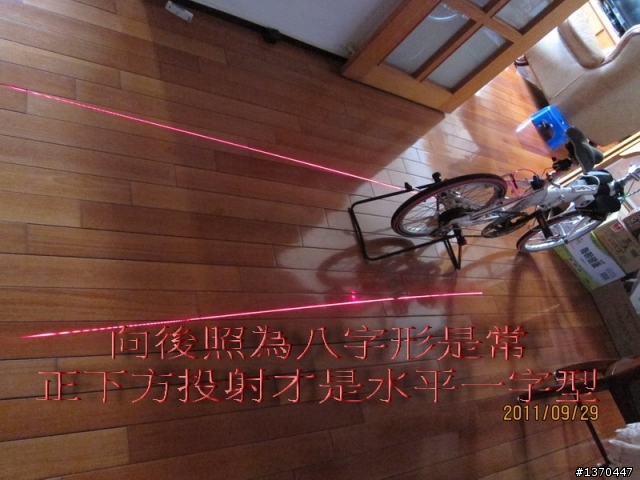

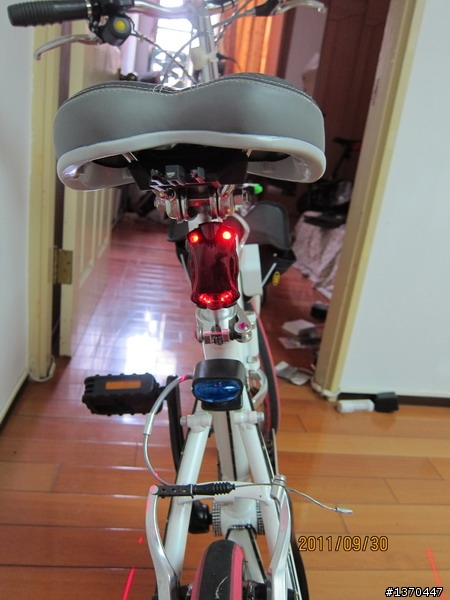

下面圖片是上星期幫別人做的完成圖

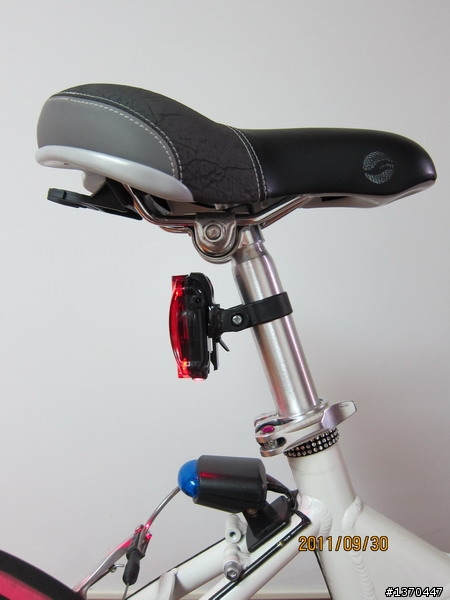

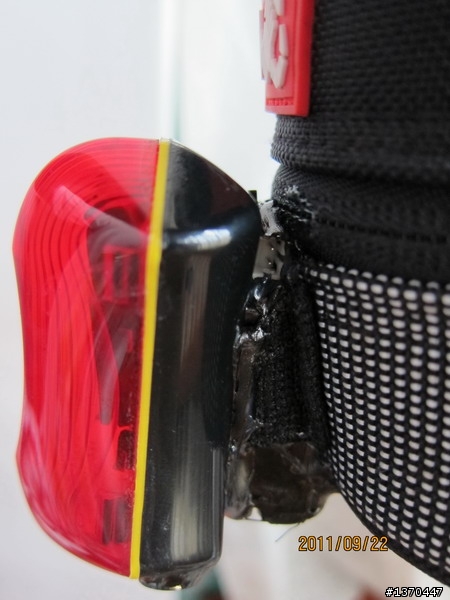

直接黏死在後座包後面
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

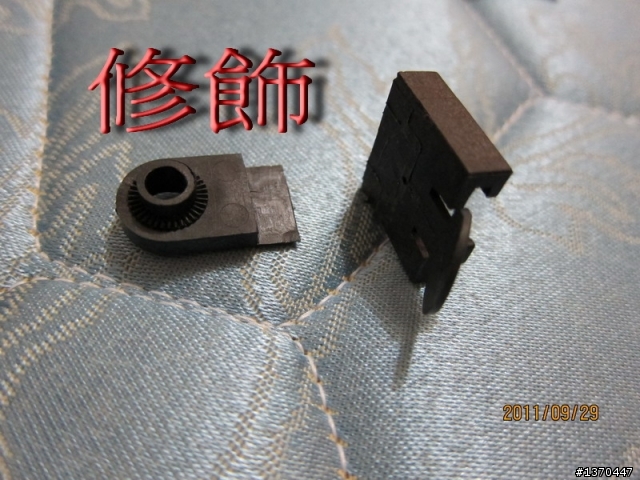

有人說前面改的夾具結果都沒用到@@

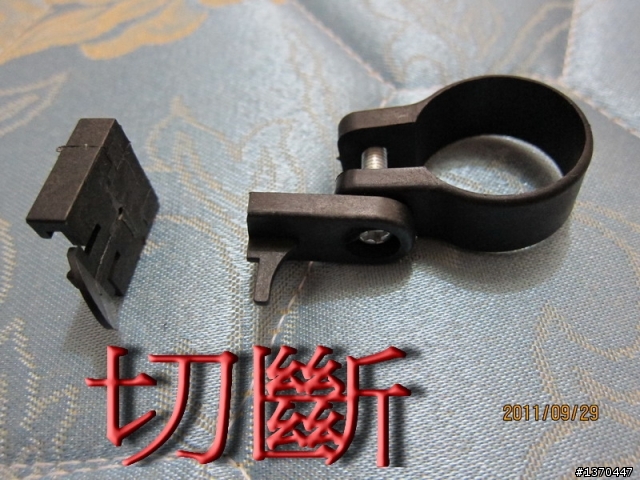

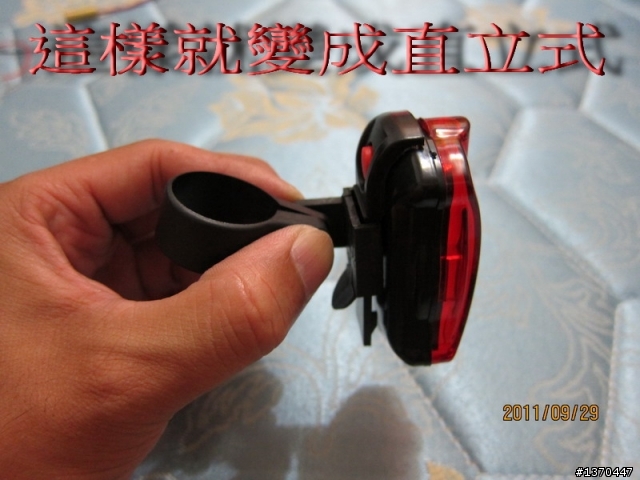

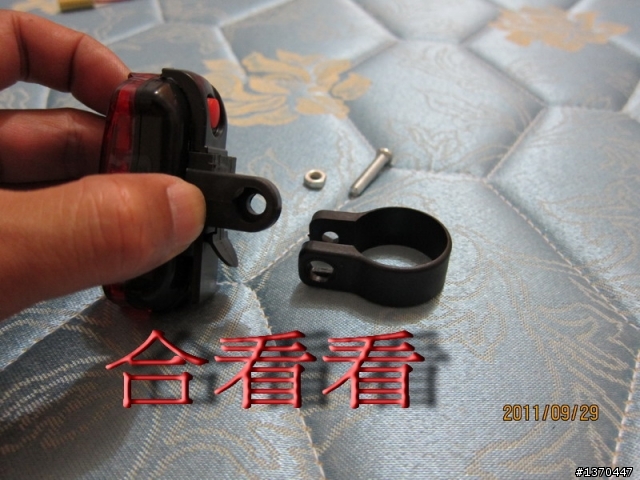

夾具不是重點~既然你要看我今天就拍三張圖
在補充一點
這雷射頭功率很低~絕對不會灼傷眼睛
我在改的當中不知被照到眼睛幾十次了~
如果這是點狀式,功率在低也比較傷眼睛~因為是集中聚光
一字狀射出雷射光功率已經平均散開來~所以當你眼睛被掃到,
頂多跟一般3mm led燈直接照到一樣!
不要在去討論危險性~這主要是照地上,又不是直接拿來照眼睛~
像有人說的~菜刀會砍死人~為什麼一堆人在使用菜刀,
車禍每天發生,為什麼滿街車子跑?
若在去討論雷射這部分(功率或是危險性)~一律不回^^
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2011年10月18日
在來準備幾組來製作
3.7V 1000mah 點亮兩支雷射包含led燈 可持續點亮10~12小時
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
2011年11月21日

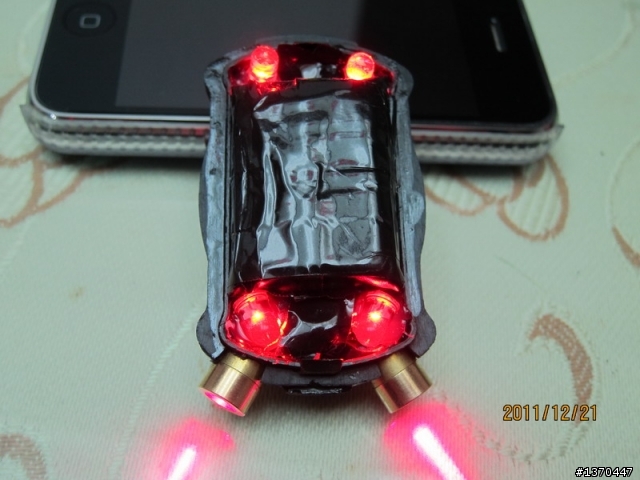

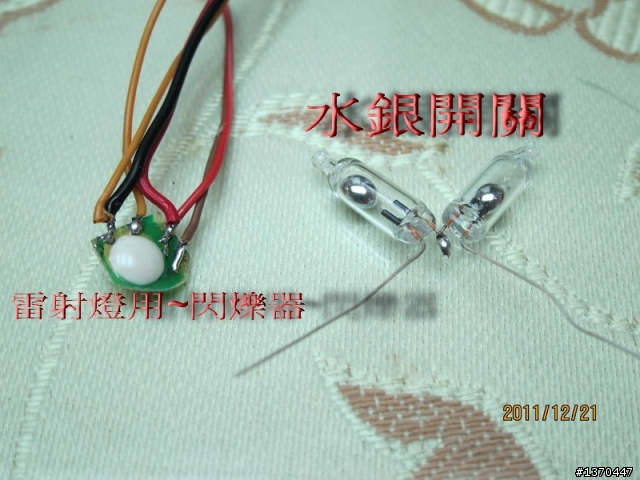

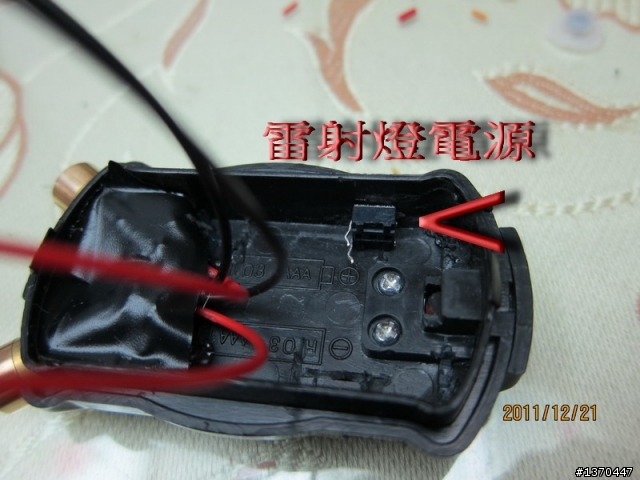

這組多裝了兩個水銀開關~
自行車只要超過45度就會自動關閉雷射燈~
以防自行車倒下時雷射燈照射到眼睛!
雷射燈有兩段開關~閃爍+恆亮!

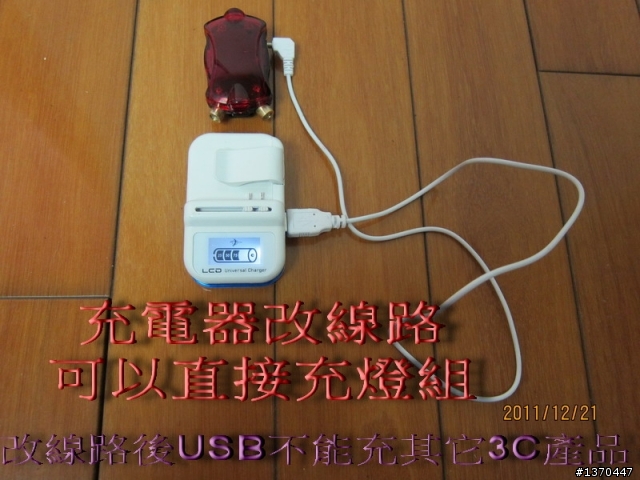

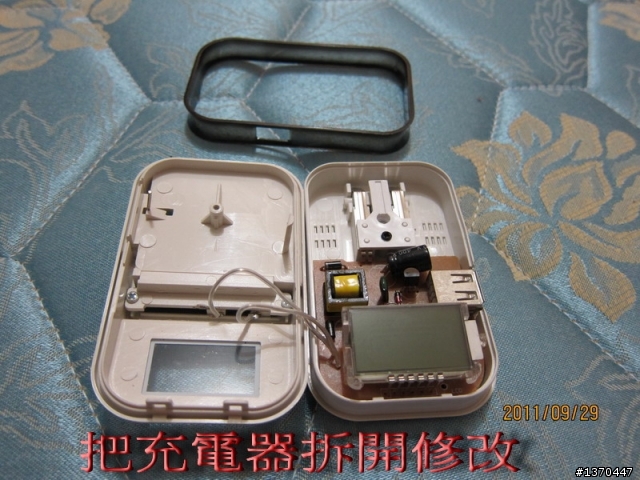

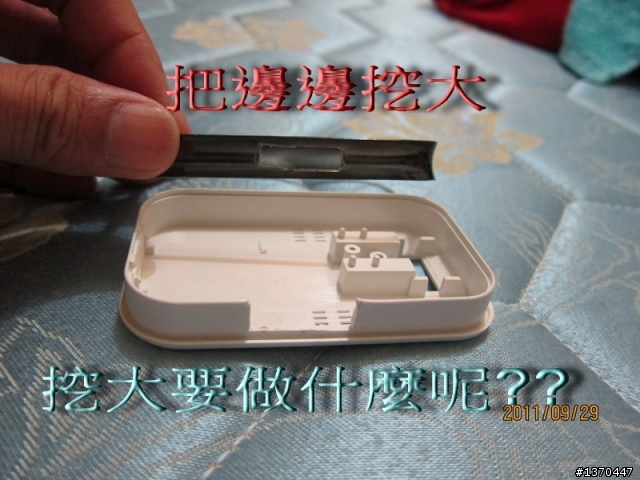

充電器部分修改電路線~

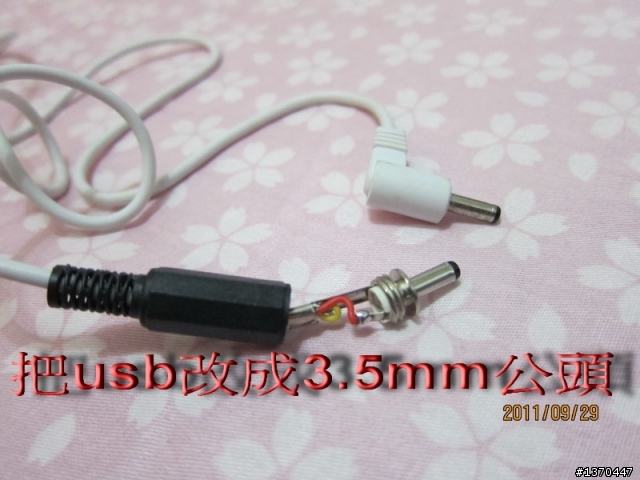

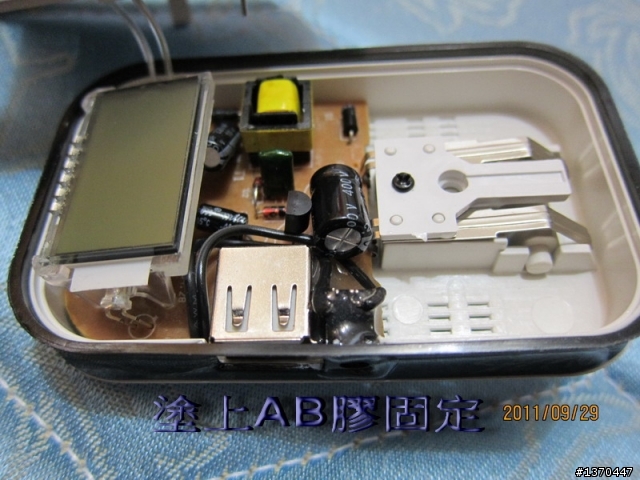

可以直接用USB充電~
但是,改裝過後USB孔不能充其它3C產品~
只能充這組雷射燈組!

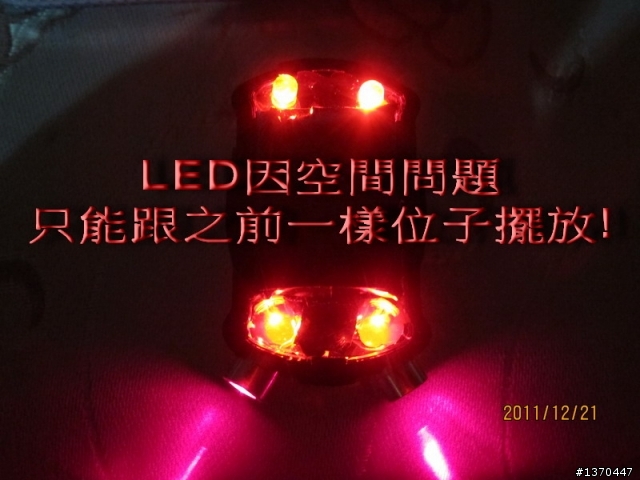

原本四顆LED燈一樣是七段功能!
LED為了讓它更亮~所以沒有加裝電阻!
經測試點亮三小時OK沒問題!

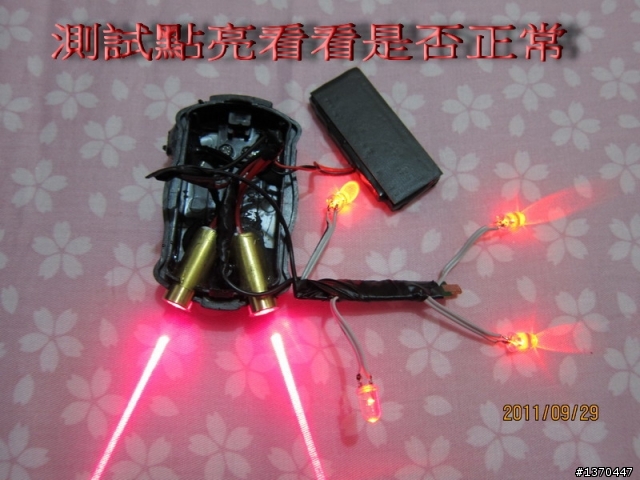

電壓輸入4.2V~輸出端電壓為2.8V
2.8V用在一般紅光LED燈是OK的^^
有錄製一小段雷射燈~測試影片
