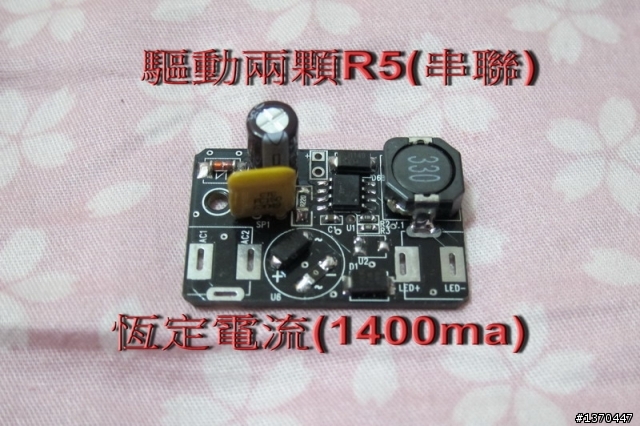

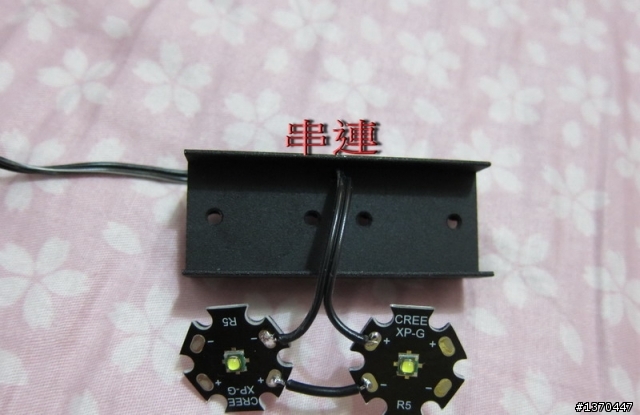

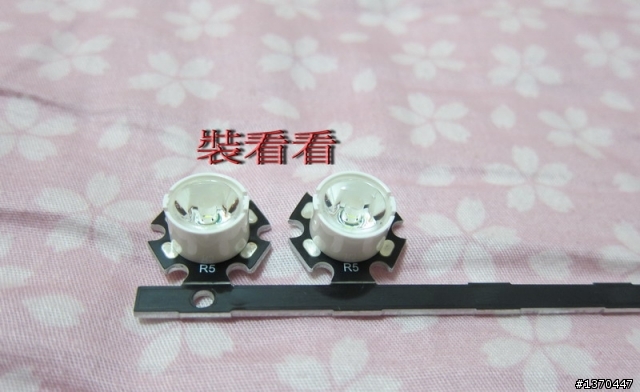

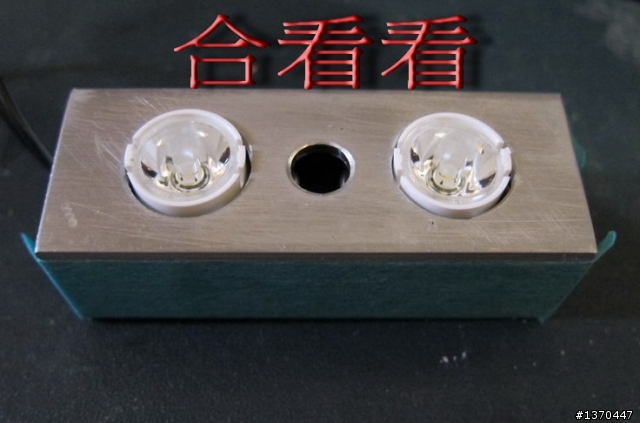

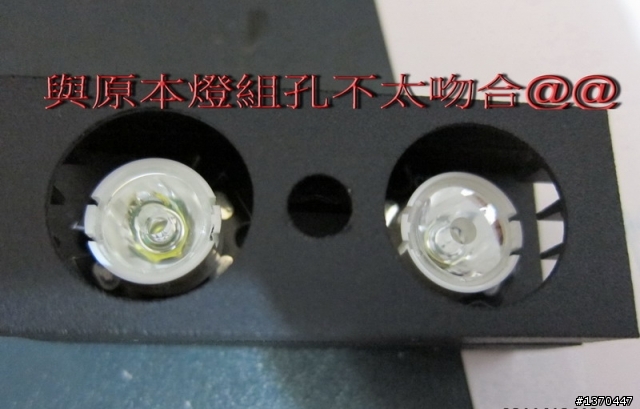

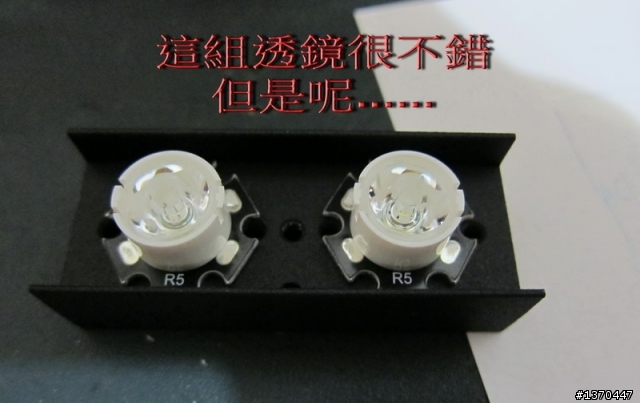

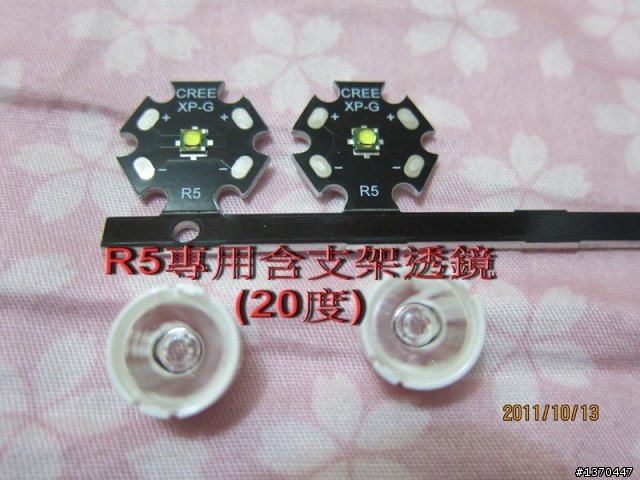

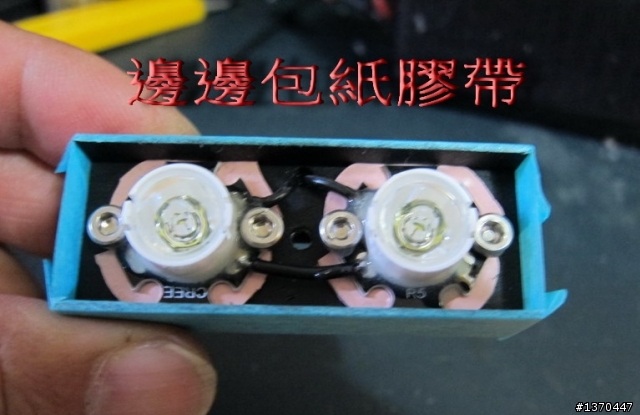

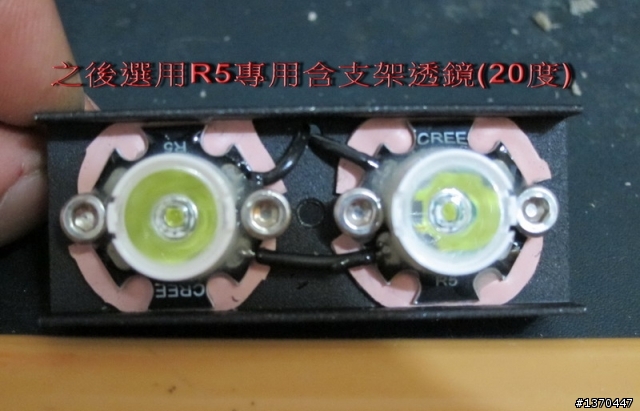

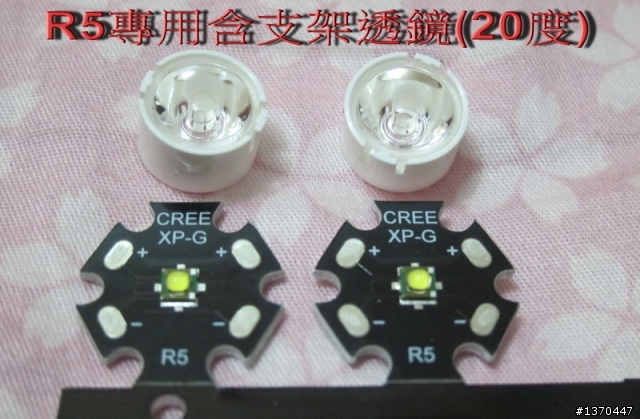

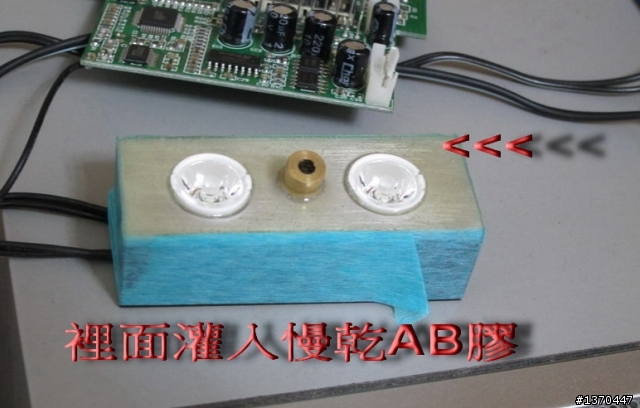

這組用兩顆R5 ,單顆電流1.4A
兩顆R5電流共2.8A
經測試(目測)四顆Q5總電流2.8A
與這兩顆R5,總電流一樣是2.8A
發現兩顆R5比較亮~可是呢會很燙

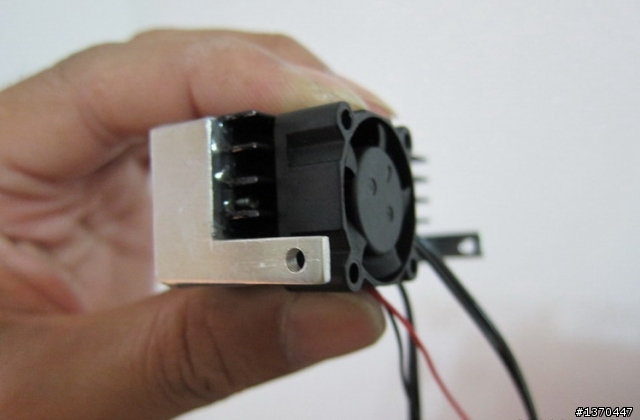

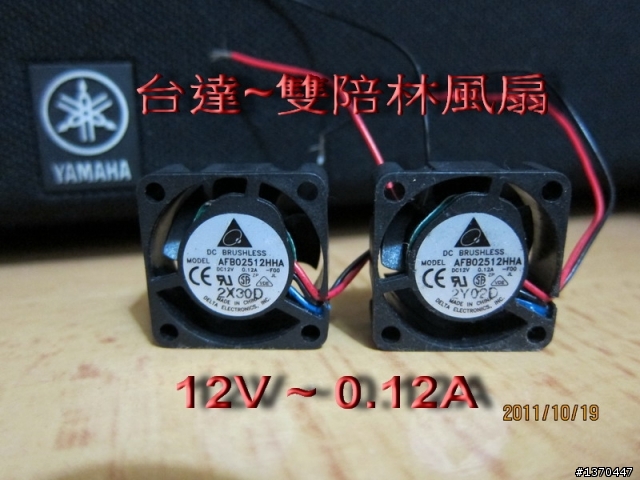

所以必須裝兩顆(2.5X2.5X1公分)風扇
超小風扇電流0.12A 風力算很強!

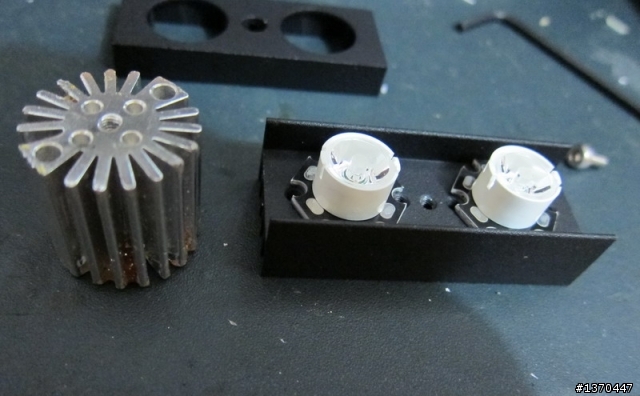

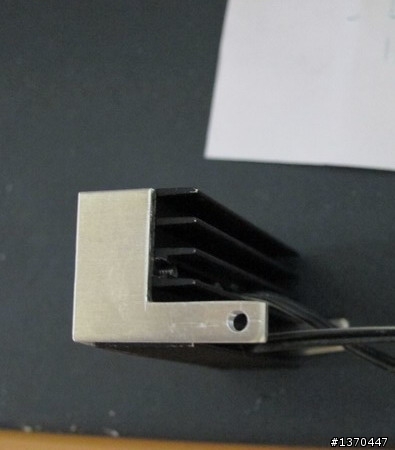

因燈具散熱片不夠大(1W要乘於18=立方公分面積散熱體)
所以兩顆5W=10W,10X18=180立方公分面積才夠散熱
使用兩顆R5若散熱鋁面積180立方公分溫度能控制在50度左右!

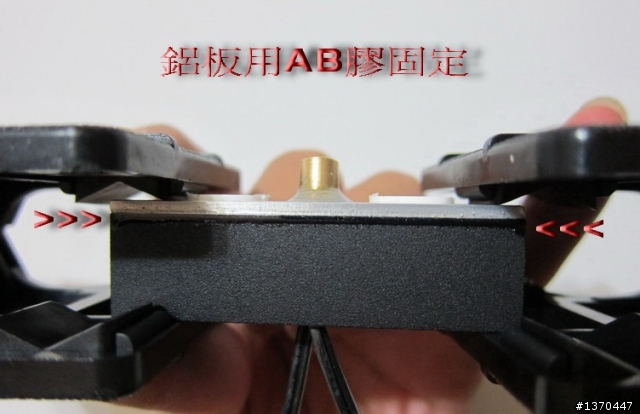

可是呢,這組燈具鋁面積太小~為了不讓溫度上升導致光衰
只好裝上兩顆風扇來散熱囉~
朋友預計用18650鋰電 四串
四串鋰電~充飽電最高電壓約16.8V
但是要用來散熱的風扇很難找
一般都是5V或是12V風扇也有24V
為了風扇電壓保持在12V,就得裝一片降壓模組
把風扇電壓控制在12V
使用SAMSUNG 18650(2600mAh)電池四串使用約能連續點亮三小時左右
這組模組沒有調光功能~所以只能全開或關閉!
有些人喜歡有調光功能~但就是有人則不需要!
也許會有人會想說~怎麼不用三串鋰電不就好了^^
因為,電池盒是四顆~多裝一顆能撐更久!
10/17

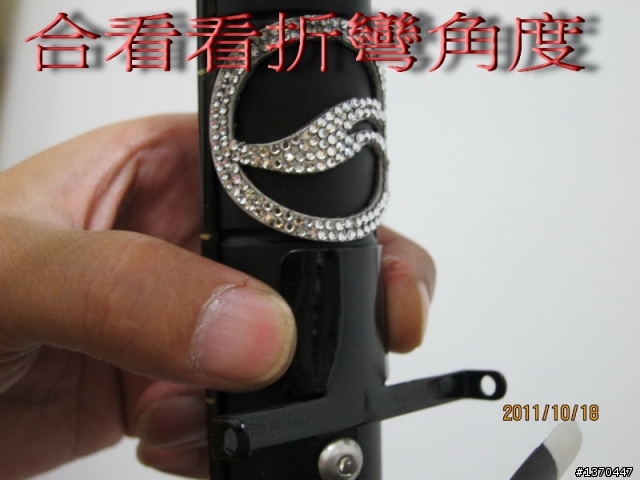

10/18
什麼~要我幫他改這組燈朋友~竟然跟我說他不想要了@@ 傻眼...
說他已經買一支Hope Vision 2 LED Li-Ion Endurance 頭燈(約13張小朋友)
他準備要我幫他改的材料就送給我亂搞~我只能說.....好吧~
頭都剃了~不洗也不行!

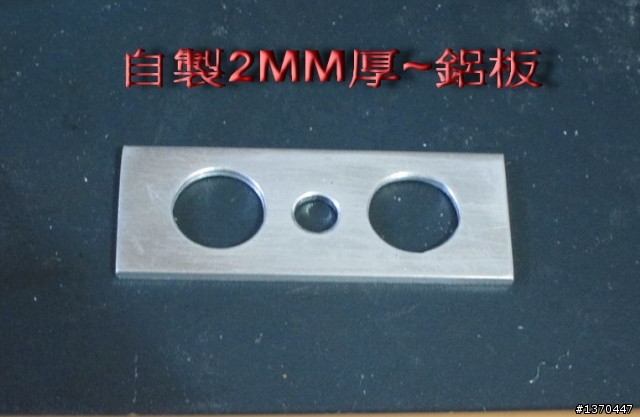

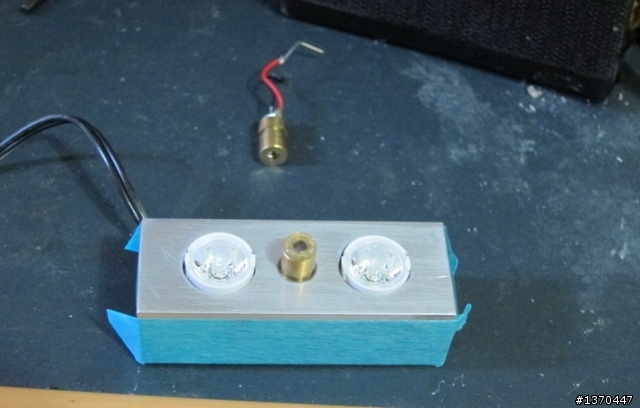

那就把這組改成我想要的~
在來換搞^^

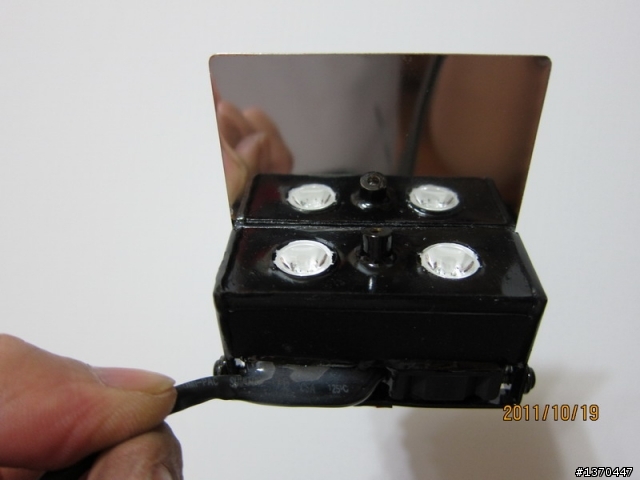

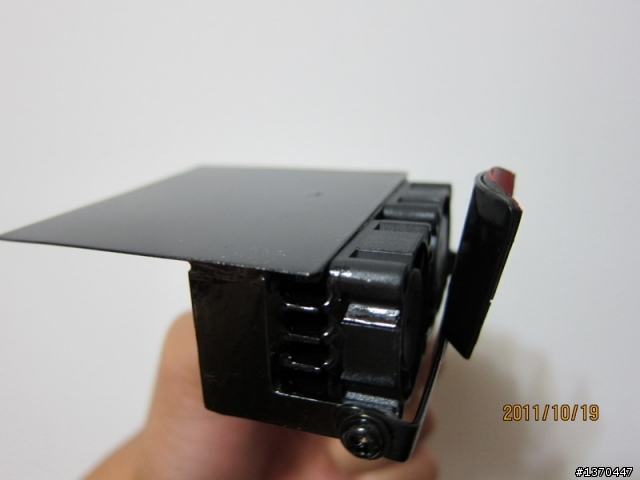

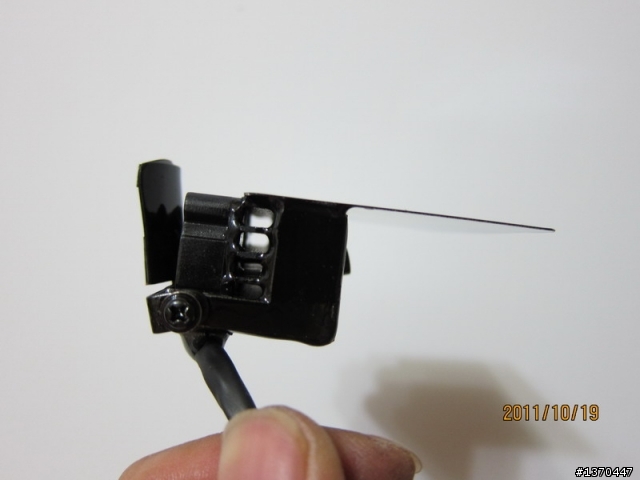

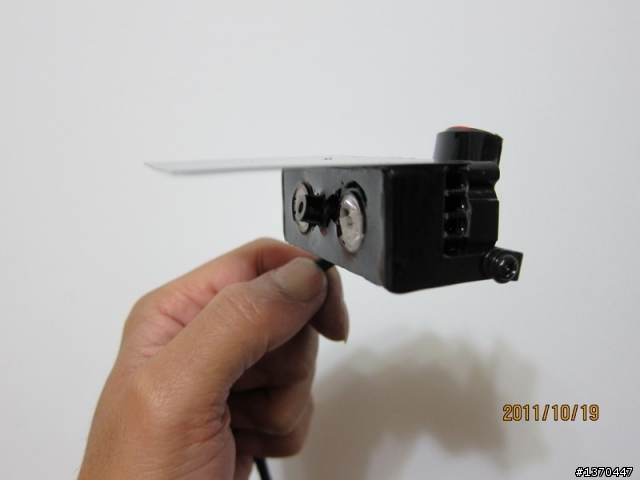

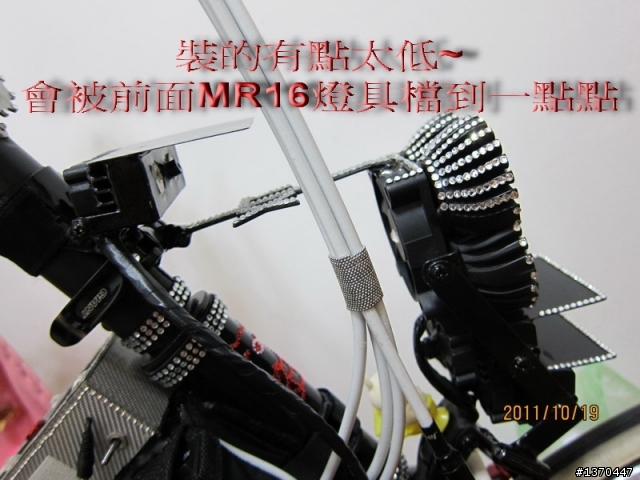

10/19

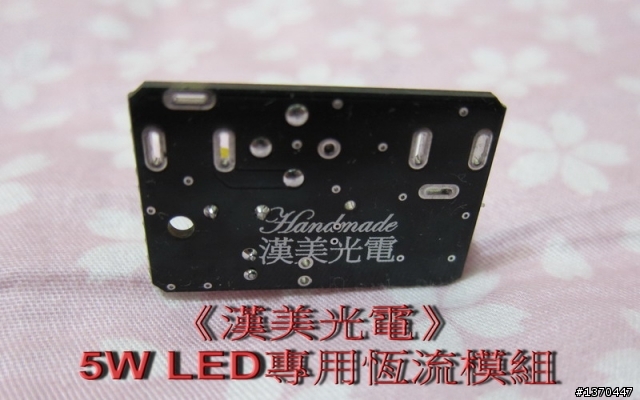

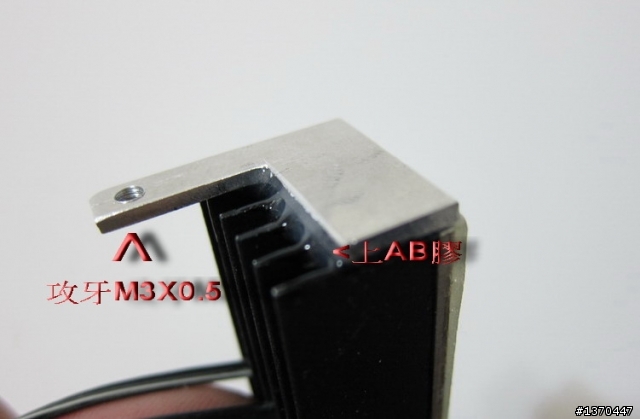

這次恆流模組沒有裝風扇~但有裝一個溫度開關(70度)
溫度超過70度就會自動斷電!

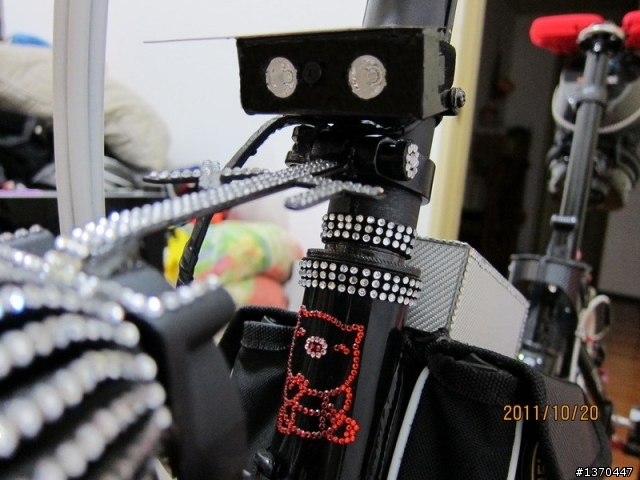

完成!

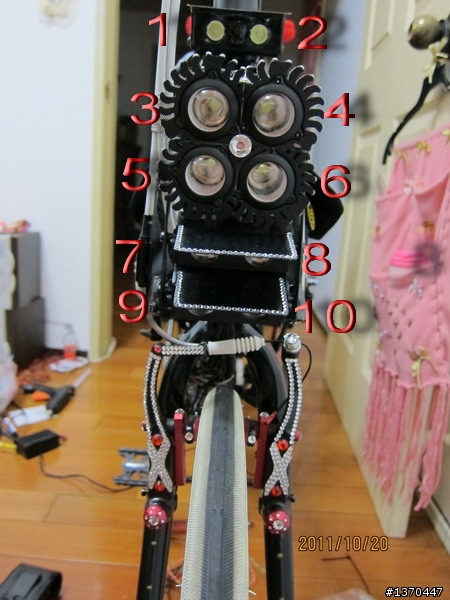

我想找不到第二台車裝這麼多顆5W LED
10顆5W @@....

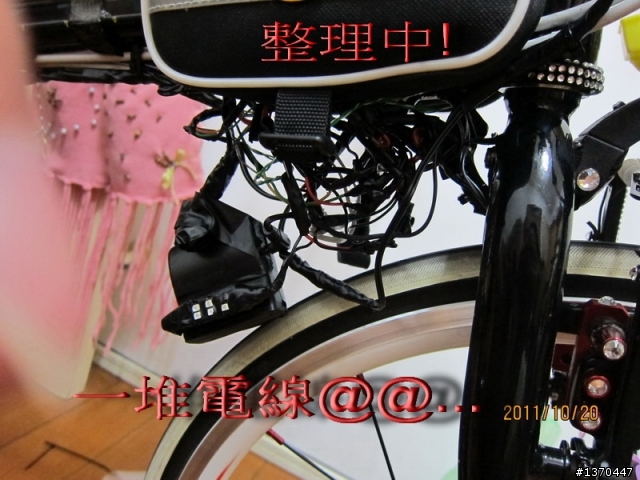

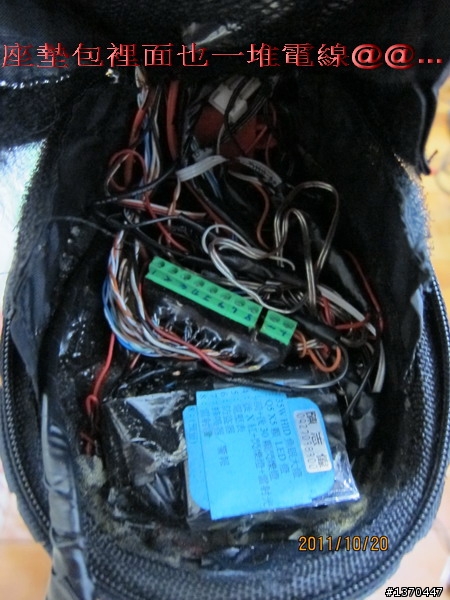

也找不到第二台腳踏車電線比我多的@@....
