kane5945 wrote:
可以請問大大怎樣看他...(恕刪)
鋼筋沒好好固定 跟我家自己蓋的水準差很多
PS我家這沒地下室也挖的比圖裡深的多
個人積分：2833分
文章編號：43539812
個人積分：0分
文章編號：43539970
個人積分：41分
文章編號：43540991
個人積分：1511分
文章編號：43541497
個人積分：61分
文章編號：43541592
個人積分：27分
文章編號：43542897
內政部營建署之建築物基礎構造設計規範的定義
"筏式基礎係用大型基礎版或結合地梁及地下室牆體，
將建築物所有柱或牆之各種載重傳佈於基礎底面之地層。"
(筏式基礎在地層之上，如同竹筏/船在水上)
但是3樓你錯了喔，樓主是筏式基礎沒錯!

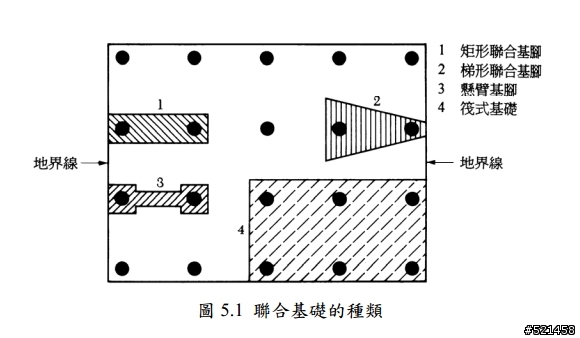

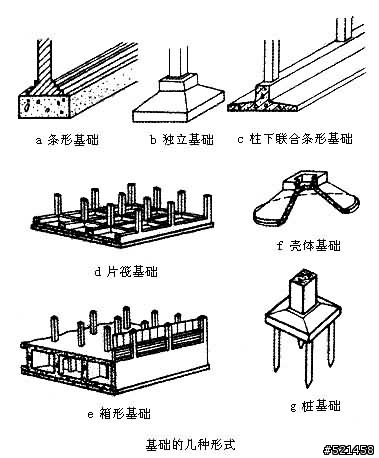

1.獨立基版+單柱-->獨立基腳(Single Footing)
2.長型基版+多柱(牆)-->聯合基腳(Combined Footing)
有人稱連續基礎，(長型基版+牆 有人稱牆基，通常只有X向或Y向，一維)
3.獨立基版(偏心)+地梁+獨立基版-->懸臂基腳(Cantilever Footing)
有人稱連梁基腳(Strap Footing)
4.大型基版+全部柱-->筏式基礎(Raft Foundation)
有人稱蓆式基礎(Mat Foundation)，(含XY方向，二維)
2.3.4都是擴展基腳(Spread Footing)也有人稱聯合基礎。
腳，基礎，聯合，連續，連梁，擴展，
這些名詞在外國是定義不同的，但是翻譯過來，中文望文生義，套用來套用去，卻亂了套。
有些人只憑了一本書幾行字幾張圖，卻硬要否定不是筏式基礎實在......。

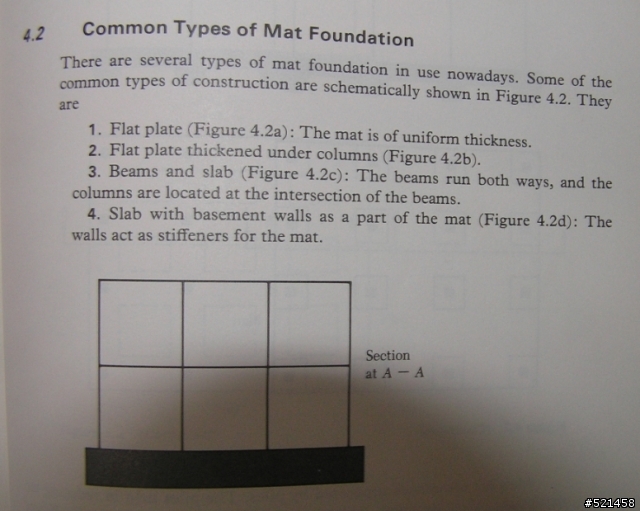

下面幾張圖摘自我大學念的 Principles of Foundation Engineering(基礎工程原理)
作者 BRAJA M. DAS
筏式基礎四型:

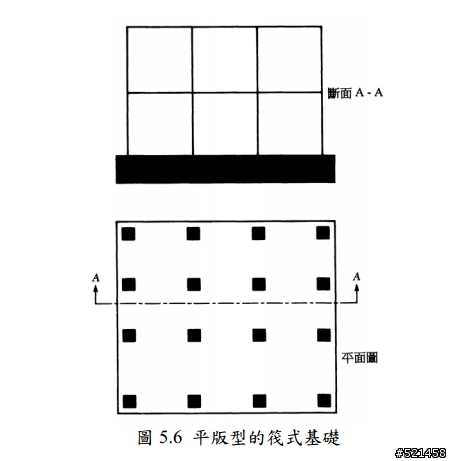

1.厚版

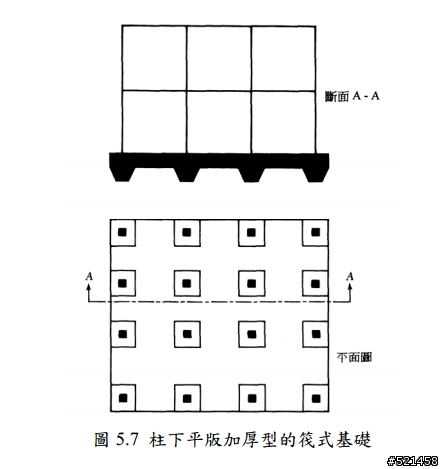

2.柱下版加厚

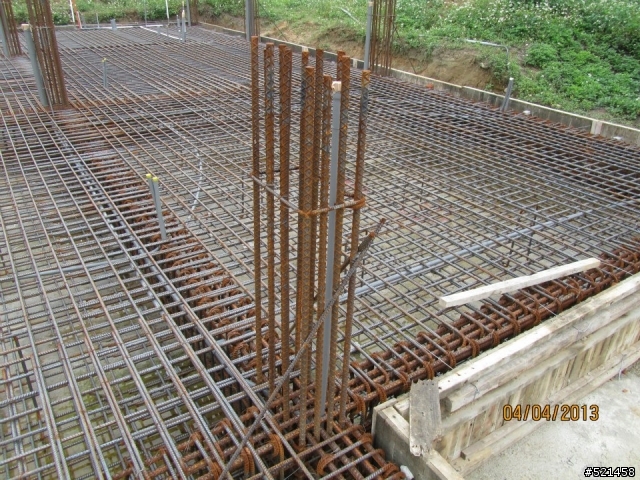

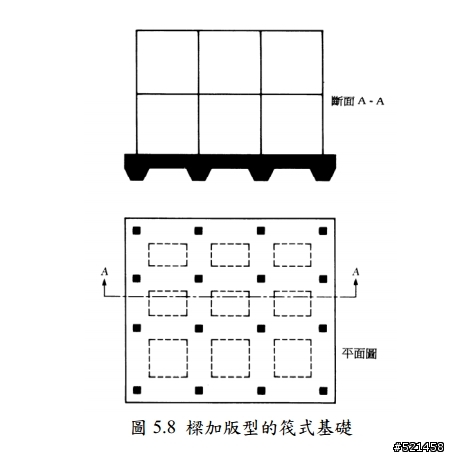

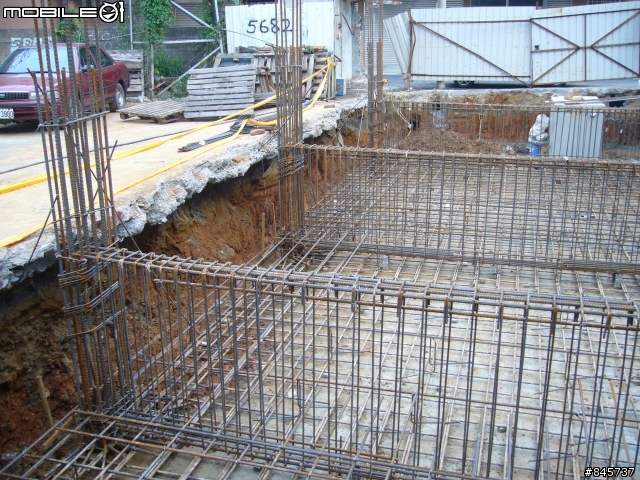

3.地梁+版 (如樓主照片)
柱筋預留長度一致，斷筋(搭接位置)位置沒有錯開是錯誤的。

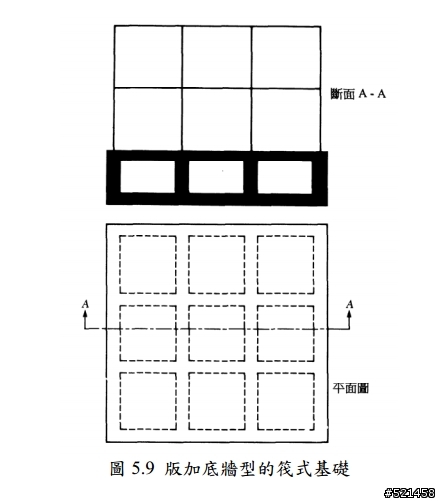

4.版+底牆 (如地下室/水箱層)

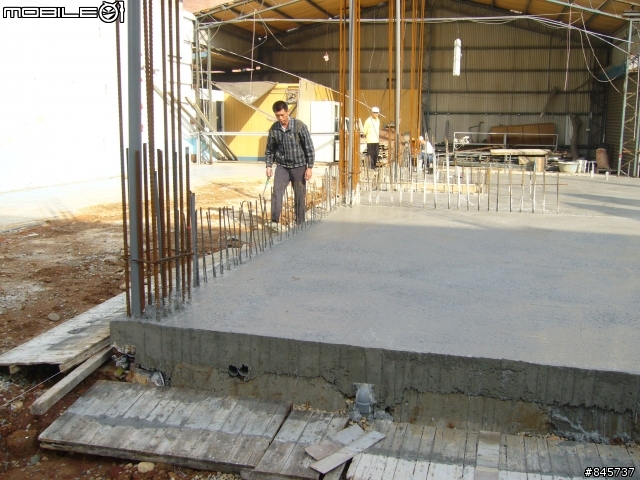

灌漿時因為水的比重較混凝土骨材小，
在混凝土凝結的過程中骨材粒料會逐漸下沈，
並將水分擠到表面來，
稱之為水泥浮漿 俗稱乳皮或浮水，
若水分過多或過度搗實 這個現象會更加嚴重，
其"水灰比"較原本配比高，
而易生成劣質混凝土，
水泥浮水泡沫(劣質混凝土)必需在硬化前徹底清除，
並立即以濕潤之麻袋覆蓋在上面加以養護，
防止因水快速蒸發而造成灌漿層之龜裂。
個人積分：0分
文章編號：43543161
個人積分：0分
文章編號：43561181
個人積分：27分
文章編號：43570223
1.厚版
基礎版版厚50cm
多擺了地梁鋼筋 不就是你照片中的基礎
3.地梁+版
基礎版版厚40cm
地梁深50cm
讓基礎版版厚成50cm 不就是你照片中的基礎

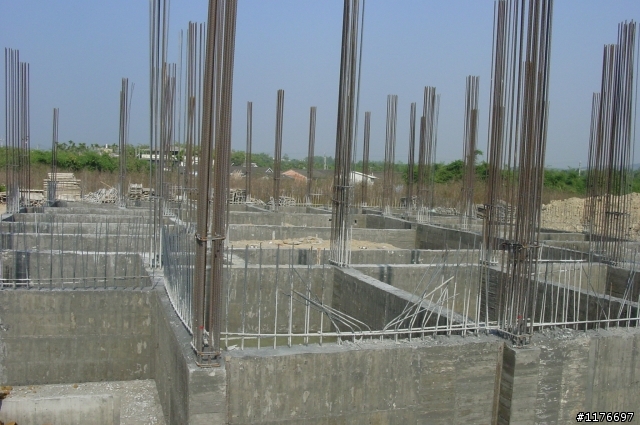

4.版+底牆 (如地下室/水箱層)
把筏基結構區分為大底(FS)、地梁(FB)、水箱蓋(BS)三大部份
大底FS(基礎版下版)厚20cm
地梁FB(底牆)深50cm
水箱蓋BS(基礎版上版)厚20cm
水箱層淨高10cm
水箱層不裝水不裝回填土 裝混凝土
版/梁/水箱層一次澆築
不就是你照片中的基礎
你要從它的力學模式和精神去判斷是否式筏式基礎啦
否則你得到的知識是死的
內政部營建署之建築物基礎構造設計規範的定義
"筏式基礎係用大型基礎版或結合地梁及地下室牆體，
將建築物所有柱或牆之各種載重傳佈於基礎底面之地層。
以基礎版承載建築物所有柱載重之筏式基礎，......"
精神在紅色的字
力的傳導:所有(柱或牆之各種)載重--->一塊大型基礎版(或結合地梁及地下室牆體)--->地層
Principles of Foundation Engineering(基礎工程原理)作者 BRAJA M. DAS
4.2 筏式基礎的一般型式
3.梁和版:雙向延伸梁，柱坐落在梁交點。

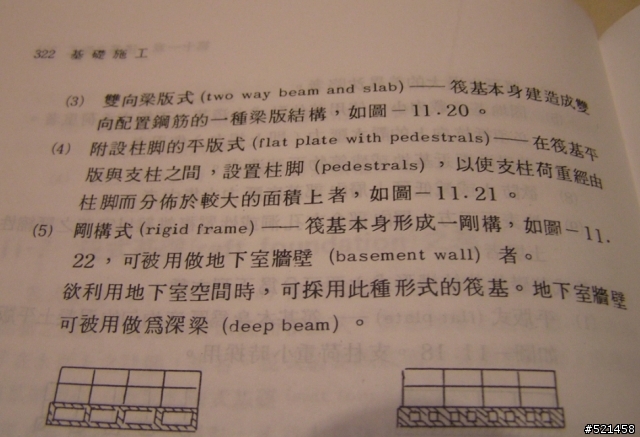

3.雙向梁版式(two way beams and slab)--筏基本身建造成雙向配置鋼筋的一種梁版結構
