今天查了一下線路.發現待機狀態會關不掉硬碟電源的原因是..硬碟開關的控制線原廠拉錯了~居然拉去RTD1073的pin197(控制開關永遠都是低電位) = =

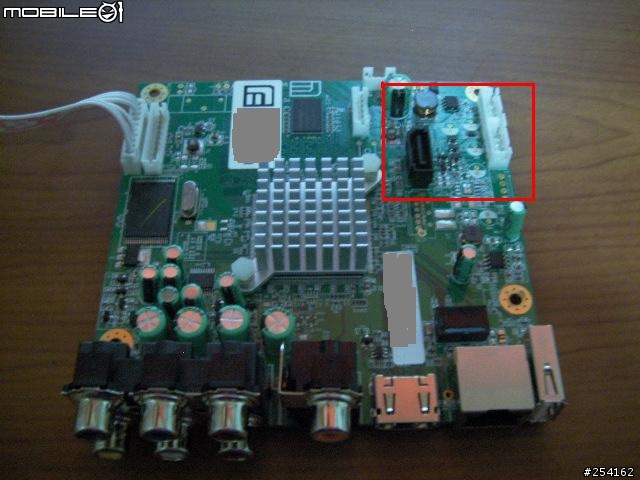

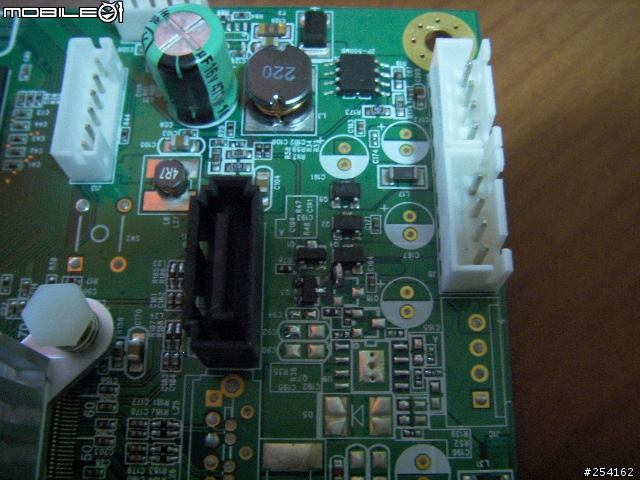

剛好硬碟的電源接頭旁有一組沒打上零件的供電迴路.那一組的控制線是正確的~此控制線為RTD1073的pin29
所以做了以下修改....這樣改完全不會影響原本的設計..供大家參考 ^^

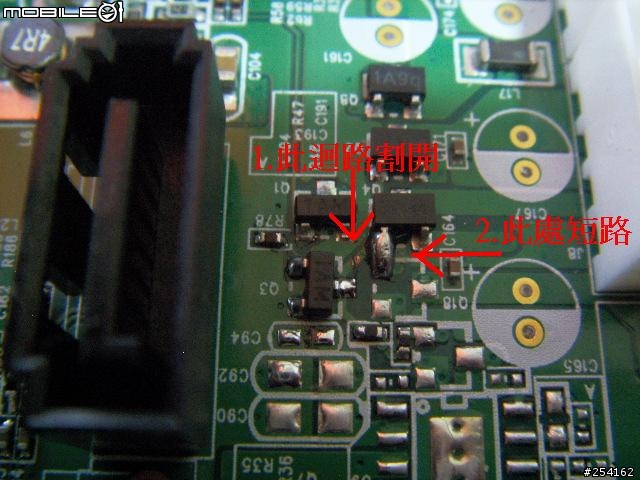

修正方式:

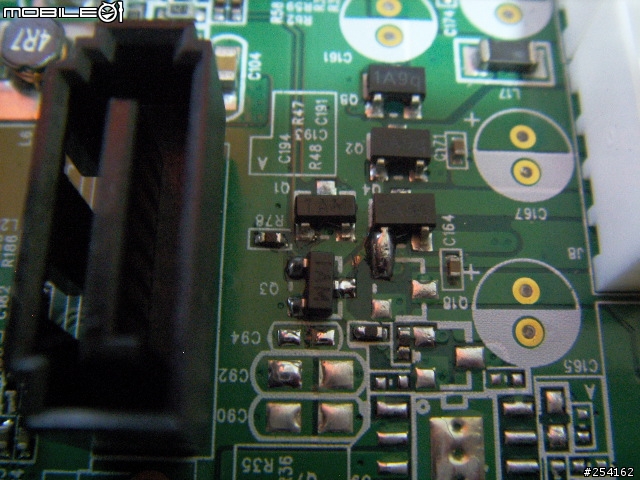

1.割開 Q3-->Q4 之間的迴路..
2.將 Q4 割開迴路的PAD與相鄰的 Q18 PAD 短路..
雖然是簡單的2個步驟~還是建議有實際烙鐵經驗的再做變更~~
