[分享]迷之音實驗室~自製 BOSE Wave music system !!

相信有聽過BOSE音響的大大因該都知道Wave music system這台CD Player吧


在小小的身軀裡.其中能造就一鳴驚人的音場跟低音表現 所用的秘密武器就是這個


正所謂台上一分鐘台下十年功阿~

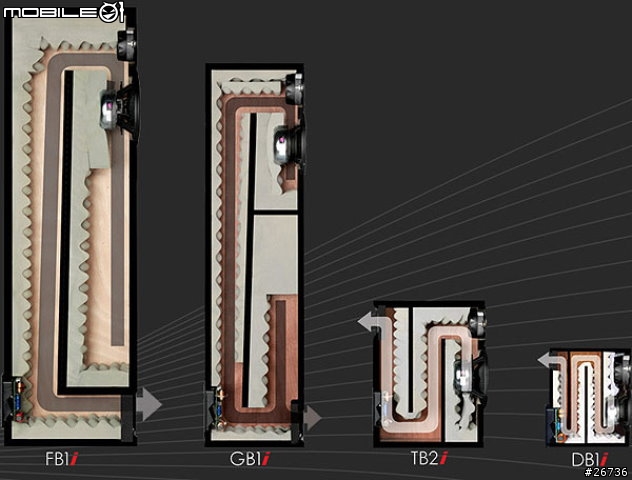

借由其精密細算過後的導管跟音箱來補足全音域單體低音部分的缺失
讓人不得不佩服BOSE在聲學領域的努力
根據BOSE的店員說法 這台是他們研究10年的成果(真假!!)
據說內部所用的單體也廣泛用在自家的家庭劇院環繞衛星喇叭上
實際功率也才20W+20W
但當時小弟在視聽間裡的感動是言語無法形容的
最後準備走出展示中心....回頭看了一下價錢...哀 何時才能把你給娶回家阿

因為小弟是窮學生 對這種逸品也只是夢!!

但.......又到了自我安慰的DIY時間了
買不起...只好花小錢自己作一台囉!


以下為不專業示範請見諒



準備材料:

1.兩聲道的擴大電路
2.兩顆喇叭單體,小弟所用的規格為 左右3W+3W 的單體,且抗阻都是4歐姆
擴大電路買不到?不會接? 沒關西....去賣場隨便買個299的喇叭回來開刀即可
因為這次主要為實驗目的,所以用一般的小功率喇叭就好
3.厚紙板數張
4.小塊的木板
5.消音棉
6.白膠
7.木棒
8.萬能的手...有 AutoCAD跟印表機更好

開始動工

一開始的基本大小跟外型小弟是參考原廠規格下去修改的

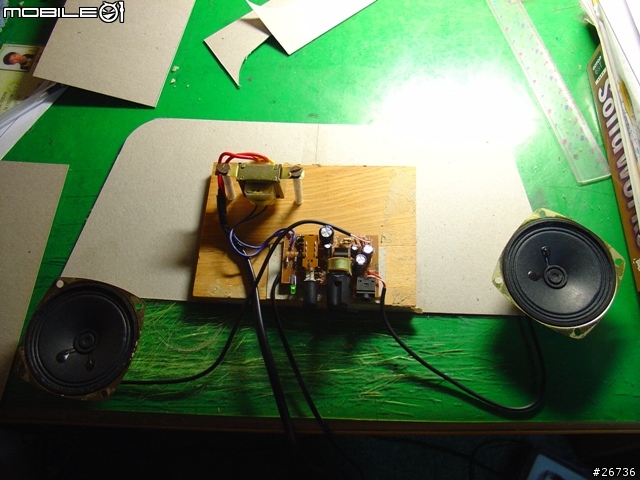

先用美工刀切出基本外型來當作底板,之後在中央用白膠黏上木板
並在預定的位置鎖上擴大電路跟變壓器

因為紙板太薄了,為了減少共振需在底板上方鋪一層吸音棉
並在周圍黏上木條,後續音箱的周圍需固定於此

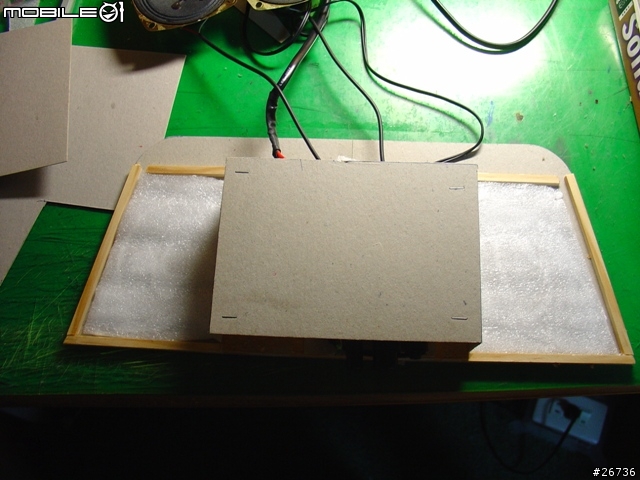

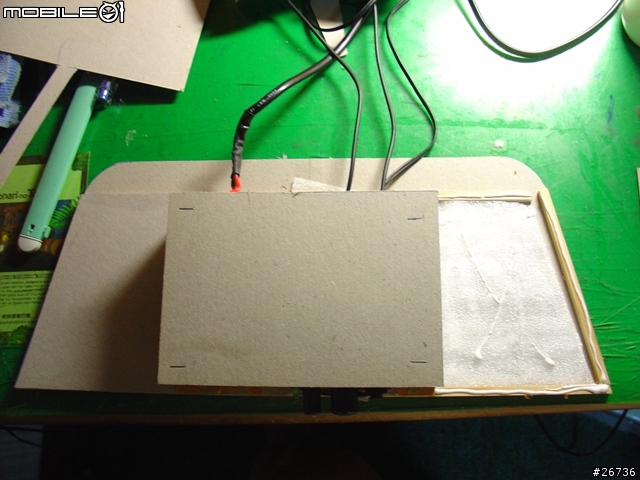

用紙板把擴大電路,變壓器 蓋起來 以隔離此區間

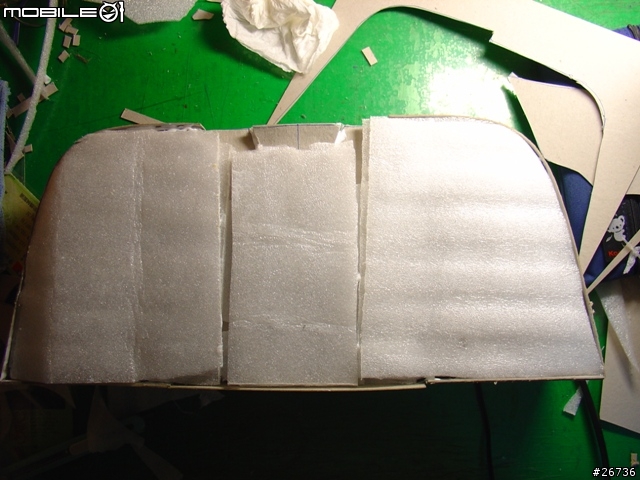

在做完之後 再一次用切割好的紙板蓋住左右邊的吸音棉

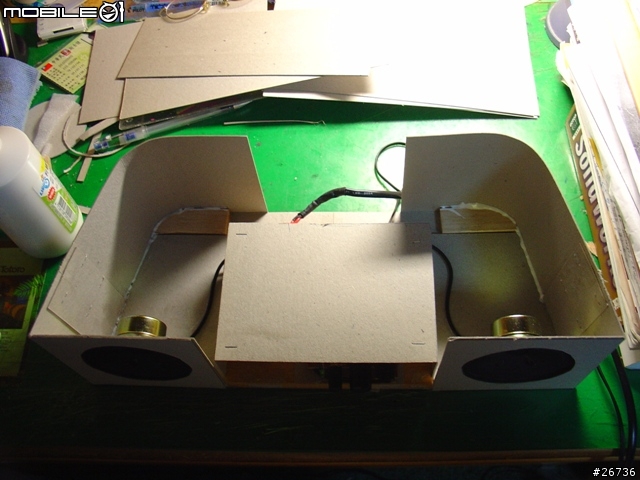

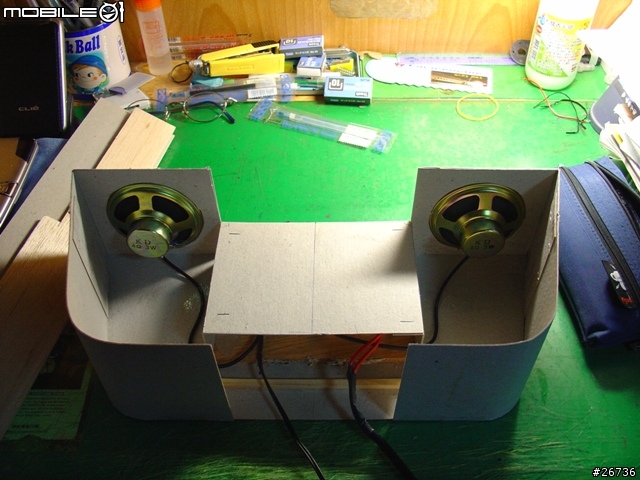

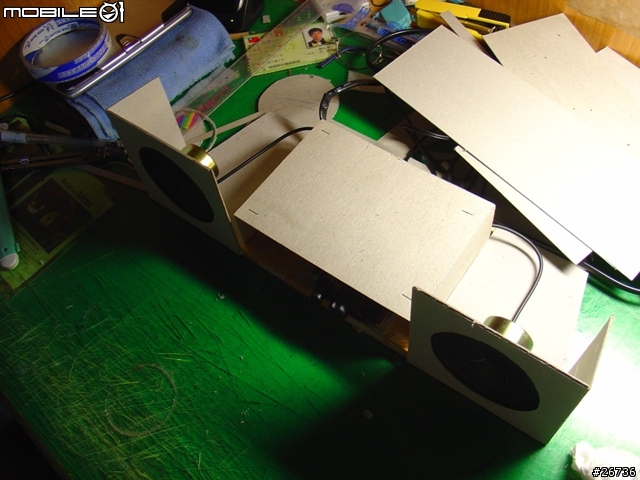

開始製作喇叭框架跟轉角處,最後黏上喇叭單體

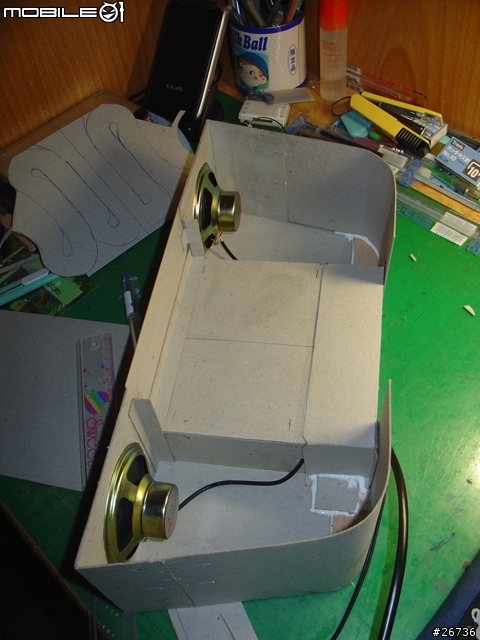

後面的壁邊也延著圓角圍繞黏上

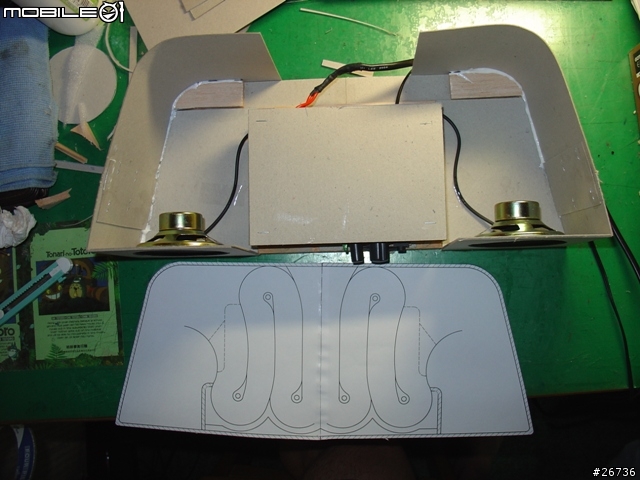

拿出用CAD畫好的架構圖比對一下,此圖為一比一實際尺寸

後視圖

將前面面板黏上並確認與擴大電路隔間沒縫隙,因為此區間為密閉的以達到完整的氣體流動空間

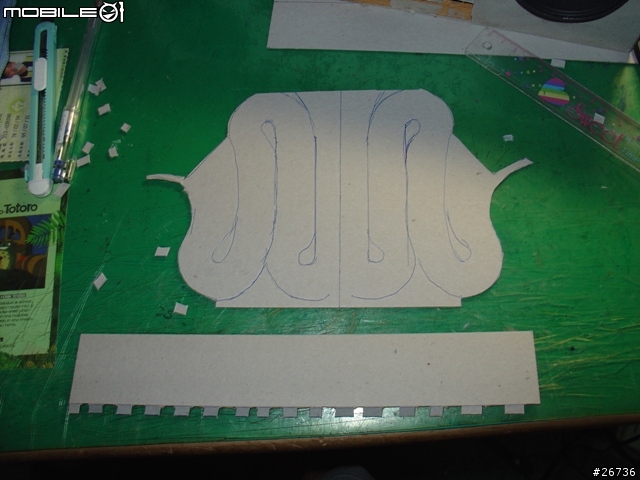

開始製作這次的主角,先依照印出來的氣流導管圖切出一塊外形並描上隔間輪廓
圖中下面那條紙板為預定黏上作為導管的其中一塊

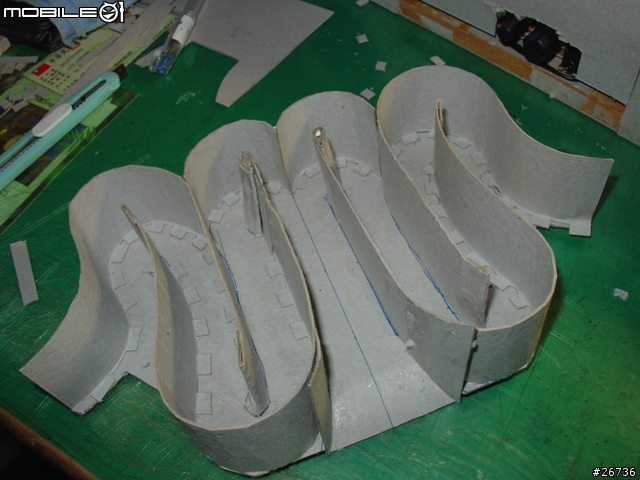

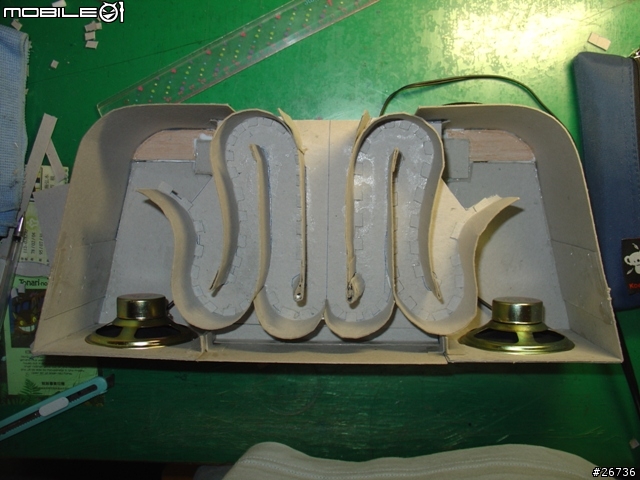

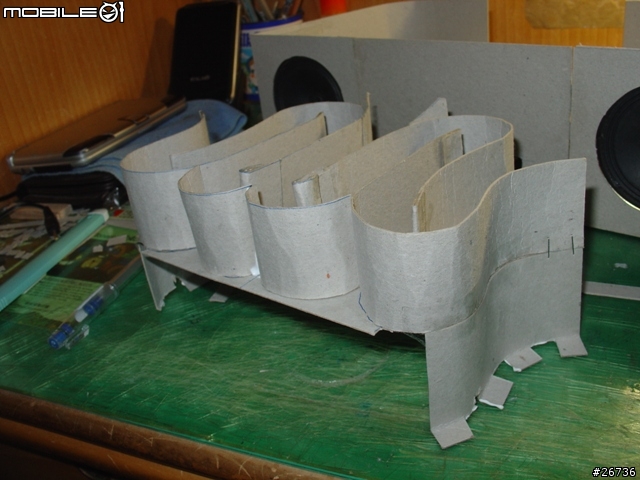

黏上所有輪廓之後的樣子,尾端出口需彎成圓弧形

神秘迷宮已開啟...你想走哪邊勒?

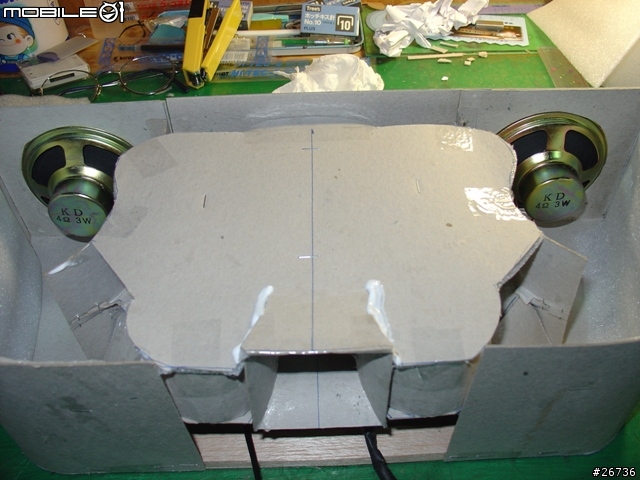

放上去合看看確認一下

之後導管下面需做出延伸的支柱

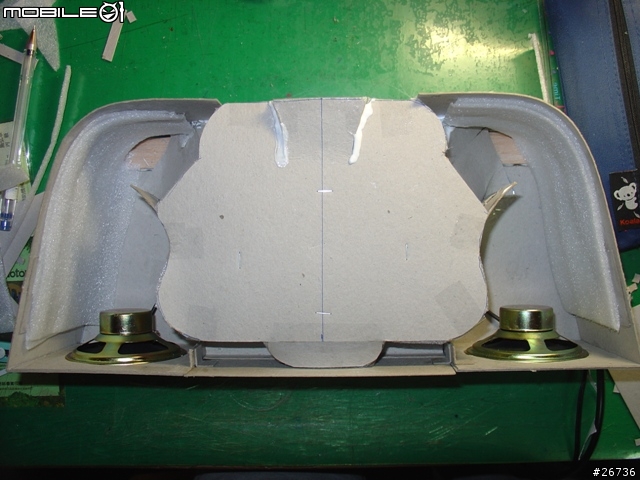

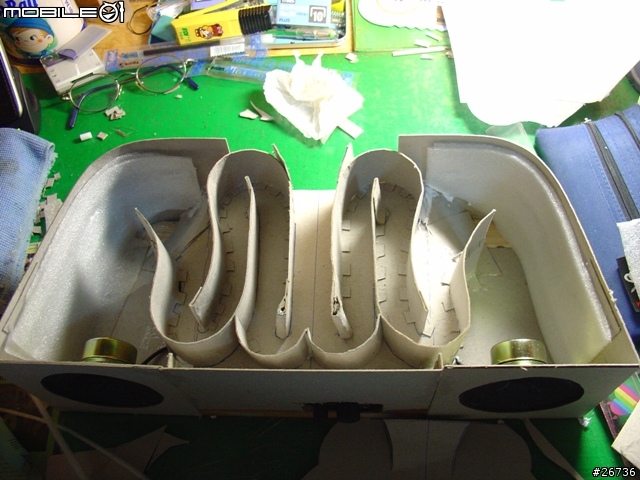

放上去調整好之後需全部黏好,並開始在音箱周圍貼上吸音棉了

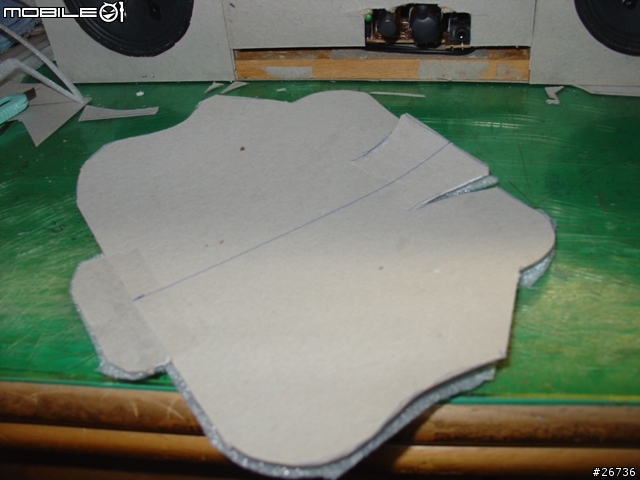

依照導管架構圖再切出一塊外型來做導管的蓋子,內部也貼上一層吸音棉

裝上去之後的樣子

後視圖

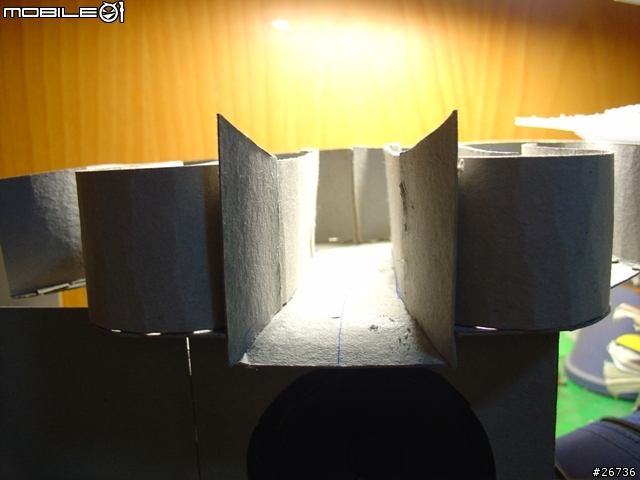

上視圖

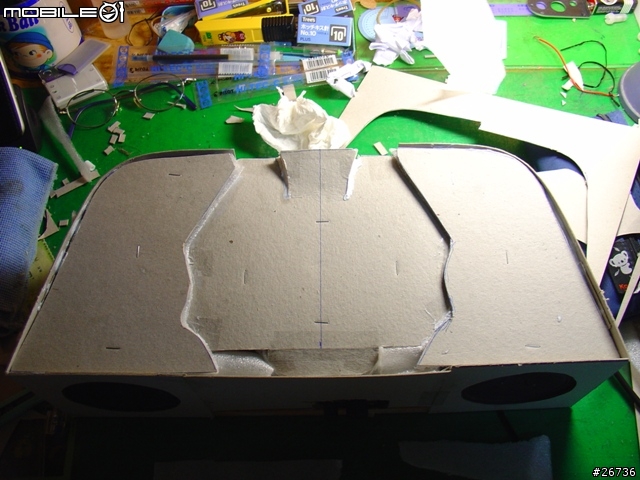

確認都黏好之後就可以蓋上密封音箱的內蓋了

之後再鋪一層吸音棉

最後再蓋上外觀的硬紙板

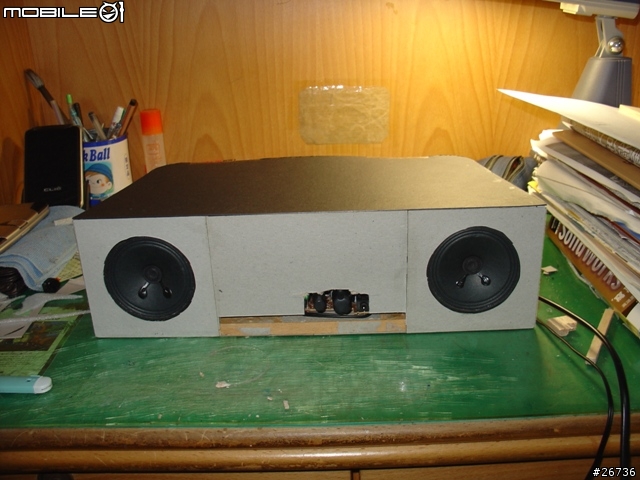

正面,之後還需美化面板,並裝上喇叭防塵網

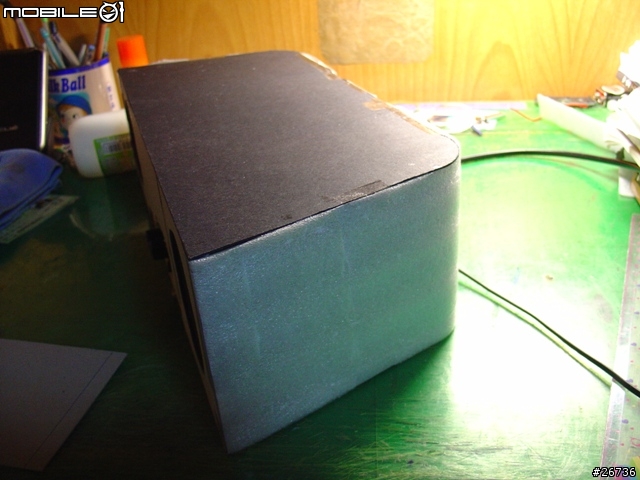

外表側面也是貼上一層薄薄的吸音棉

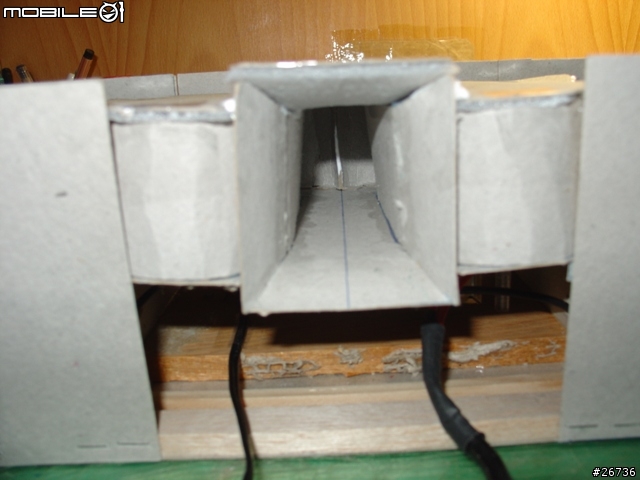

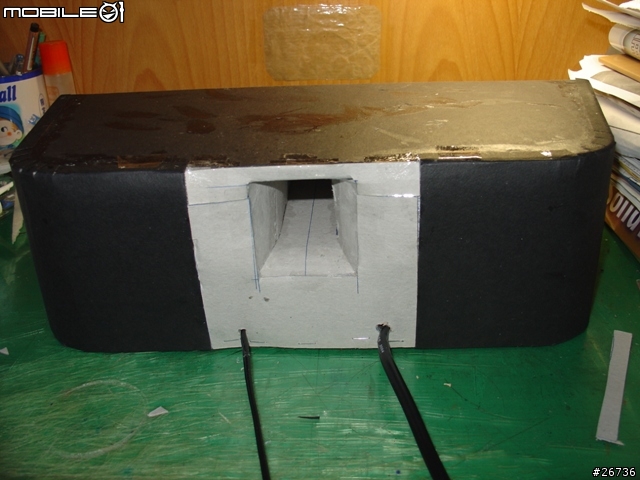

後面封起來的樣子

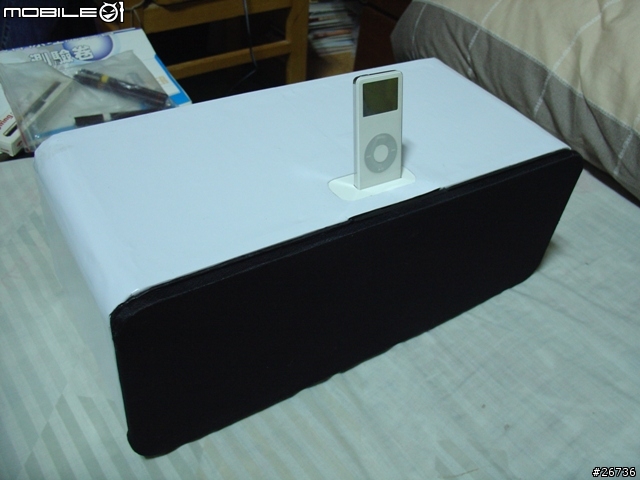

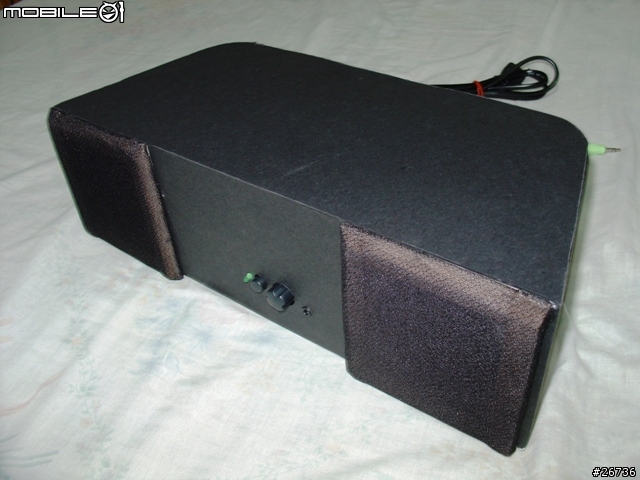

裝飾完之後的外觀

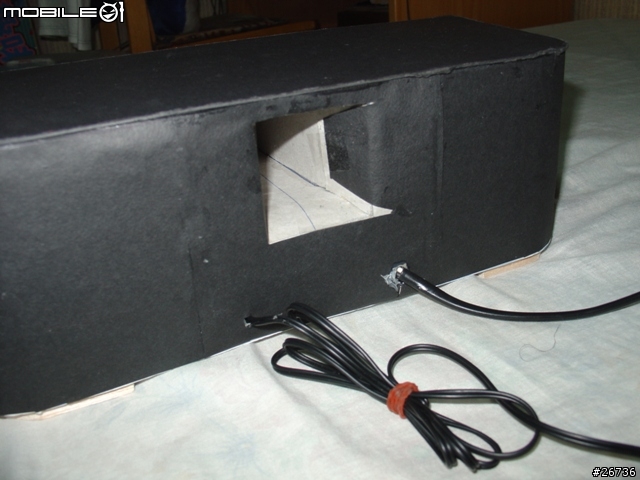

背面

改天貼上黑色膠膜,這樣就有鏡面效果了



總結~
這次因為使用厚紙板作為主體的材料好處是容易成型,彎曲,但太薄了所以需要一層又一層
的包覆,且用掉蠻多白膠的

至於聲音...
先連接PSP放看看
原本市售200~600元之間的小喇叭機乎沒有低音可言,且中高聽起來尖銳吵雜
但經過更換仿Wave music system 音箱之後竟發現....
聲音有種莫名的溫和感,不刺耳,且帶有一股微小的低頻
低音量感果然增加了許多 之後接上iPod 之後把EQ設成 Hip-Hop
這下低音更重了!!這竟是意想不到的結果阿
但畢竟總功率只有6瓦而已..加上廉價喇叭的體質,音量開超過7成之後就會開始破音了
但放在一般的書房算是夠用
還有請大大們多多指教,手工細節或是用料方面不是說很好
有任何看法請發表一下吧~您的鼓勵是我DIY的原動力

謝謝收看~
