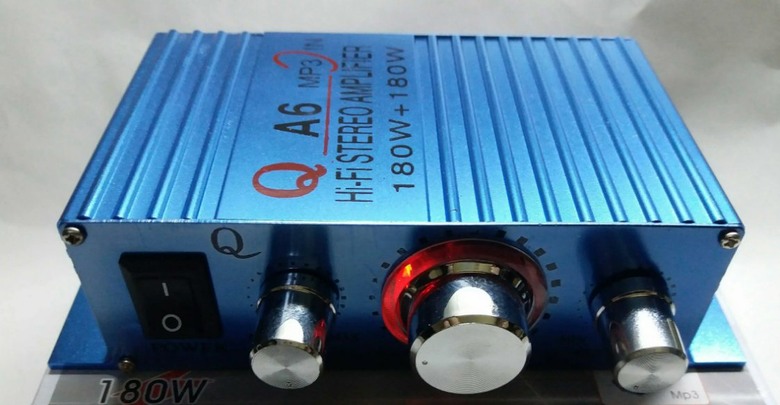

<已解決>A6功放板音量旋鈕故障，單邊無聲，如何改成「固定音量」輸出

A6功放板音量旋鈕故障，單邊無聲，如何捨棄音量旋鈕，改成「固定音量」輸出 ?

問AI的:
找到該聲道的訊號輸入點與訊號輸出點。用一小段導線或焊錫，將這兩個點牢牢焊在一起。
=================
要如何找到該聲道的訊號輸入點與訊號輸出點 ?

沒電子學背景，沒拿過幾次焊槍，有教學影片或網頁可參考嗎 ?

<已解決>A6功放板音量旋鈕故障，單邊無聲，如何改成「固定音量」輸出

2026-06-18 11:03 #1

luxor_w

6155分

2樓

luxor_w

個人積分：6155分

文章編號：93267599

簡單，請參照以下發文

https://www.mobile01.com/topicdetail.php?f=348&t=6192817#79110931

音量轉軸面向你，前後兩排的焊點，都從右邊數來的第一、二腳短接起來

「工人智慧」弱弱的問: 如果能做到這點，何不電料行買個電位器更換掉即可?

nwcs

6304分

樓主

nwcs

個人積分：6304分

文章編號：93268974

luxor_w wrote:
簡單，請參照以下發文https...(恕刪)

我竟然沒搜到

，感謝

luxor_w wrote:
「工人智慧」弱弱的問: 如果能做到這點，何不電料行買個電位器更換掉即可?

因為經驗中這已經不是第一次了

，所以想找個一勞永逸的方式，直接把發生問題的零組件除掉，不就沒這問題了。打我啊

luxor_w

6155分

4樓

luxor_w

個人積分：6155分

文章編號：93269089

不會焊接也可以上網買一根「導電銀漆」來塗

nwcs

6304分

樓主

nwcs

個人積分：6304分

文章編號：93270572

用的是B50K雙聯，右邊無聲，問了AI:
市面上常見的A6功放板（多為立體聲2.0雙聲道配置）配合B50K雙聯6腳電位器的標準接線方法如下：
📌 準備工作：辨識電位器腳位將B50K電位器的旋鈕軸心朝向自己，接腳朝下，接腳會分為「前排3腳」與「後排3腳」，分別控制左（L）與右（R）聲道。

從左至右定義為：
第 1 腳（左）：公共接地端（GND）。
第 2 腳（中）：音訊輸出端（OUT），接往功放板的訊號輸入。
第 3 腳（右）：音訊輸入端（IN），接往音源（如手機、藍牙模組）。

🗺️ A6功放板 B50K 完整接線圖解請依照下列對應關係進行焊接或接線。
為了避免雜音，建議使用帶有屏蔽層的音頻線：
1. 前排 3 腳（負責左聲道 L）
前排 - 第 1 腳（左） ➡️ 接到功放板的 GND（地線），並與音源的 GND 相連。
前排 - 第 2 腳（中） ➡️ 接到功放板的 L-IN（左聲道輸入）。
前排 - 第 3 腳（右） ➡️ 接到音源解碼板的 L-OUT（左聲道輸出）。

2. 後排 3 腳（負責右聲道 R）
後排 - 第 1 腳（左） ➡️ 一同接到功放板的 GND（地線）（可與前排第1腳焊在一起接地）。
後排 - 第 2 腳（中） ➡️ 接到功放板的 R-IN（右聲道輸入）。
後排 - 第 3 腳（右） ➡️ 接到音源解碼板的 R-OUT（右聲道輸出）。

3. 單邊無聲或想改成固定音量？如果您想捨棄音量旋鈕、改成「固定最大音量」輸出，只需將中腳（第2腳）與右腳（第3腳）用導線或焊錫直接短路（連在一起）即可，此時改由手機或前級控制音量。

直接用焊錫把電位器的中腳與右腳焊死（左、右聲道都焊死）。這樣做會捨棄旋鈕功能（變成固定最大音量），但您可以直接用手機或電腦來調整音量大小。
===================

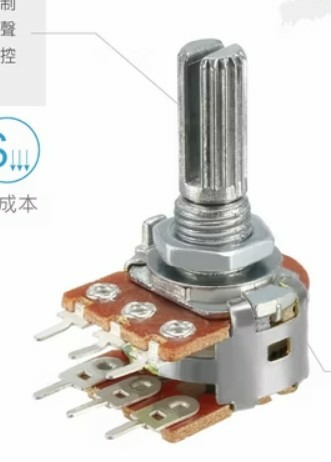

GOOGLE不到腳位圖，請問:右邊輸出到喇叭是哪一排 ? 是圖的上面還是下面那一排?

old_hsiao

音量控制用B型VR，現在的廠商真的是....

2026-06-20 8:40

nwcs

6304分

樓主

nwcs

個人積分：6304分

文章編號：93271118

已解決
結果是接觸不良，噴了接點清潔劑，目前已恢復正常，左、右2聲道的聲音正常，右聲道不會小聲、突然無聲
AI:
B50K 可變電阻（電位器）發生接觸不良時，最典型的症狀就是轉動旋鈕時喇叭傳出「沙沙、啵啵」的雜音，或是聲音忽大忽小、甚至像您之前遇到的單邊突然無聲。
這通常是因為內部的碳膜磨損、積灰塵，或是金屬彈片氧化所導致。
您可以依照以下由簡入繁的 3 個方法來排解：
🧴 方法一：使用電子接點清潔劑（最推薦、成功率高）這是最不傷硬體且最有效的復原方式。
完全切斷電源：拔掉功放板的電源，避免短路。
尋找噴射孔：可變電阻的金屬外殼側面或接腳附近，通常會有一個小縫隙（小孔）。
噴入清潔劑：使用 WD-40 精密電器清潔劑或 3M 電子接點清潔復活劑附帶的細導管，對準縫隙往內部碳膜處適量噴灑。
來回旋轉：立刻將旋鈕順時針、逆時針來回快速轉動 20-30 次，讓內部的金屬片刮除碳膜上的氧化層與灰塵。
等待乾燥：靜置 3-5 分鐘確保清潔劑完全揮發後，再通電測試。

luxor_w

6155分

7樓

luxor_w

個人積分：6155分

文章編號：93272358

這樣用噴的是可以，很大機率過一陣子會在再現問題喔

這篇給你日後也許用得上參考

https://share.google/nm2S5jDjwqmDFOmH5
換一顆還是較妥當點點點

nwcs

6304分

樓主

nwcs

個人積分：6304分

文章編號：93272990

感謝分享...

我是固定音量之後就沒再動A6，有一天突然發現右邊無聲，根本沒動A6放大機，因為清潔一下就好，猜測是髒了，下次再發生，就使用熱縮套管或防塵膠帶將電位器外殼的小縫隙貼起來，只留下轉軸部分。這能有效阻止外部灰塵與水氣進入碳膜區。

用的機會不多，等哪天故障了，雖然B50K一顆才15元，但附近沒賣，就照本樓方法處理，或是直接拔隔壁的(這台A6共用了3顆B50K)
