一部BENQ T905發生有電源無背光的故障情形，面板顯像正常，表示背光燈管升壓電路出了問題。
拆開螢幕後，取下電源高壓板(P+I板)，首先測量紅框內PF801的3A電阻式保險絲，若是已經熔斷，表示背光升壓電路內存在短路情形，保險絲過電流熔斷。
背光升壓電路(Inverter)，用途將低壓直流(DC12~16V)提升至數十KHz，720~900伏特的高壓交流，驅動背光用冷陰極燈管(CCFL)

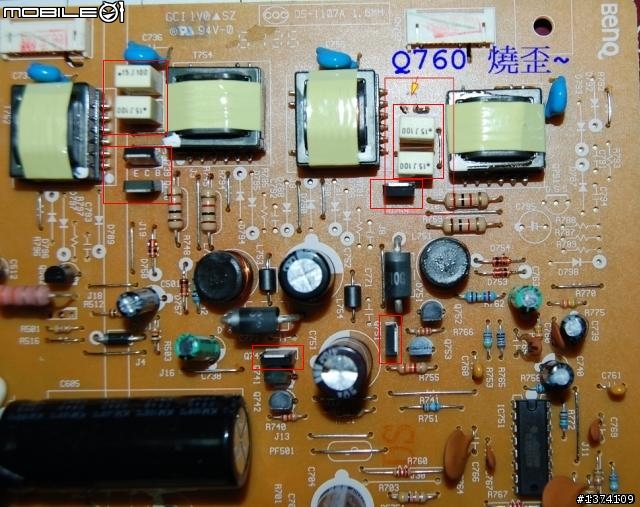

紅框內為2SC5707 NPN雙接面電晶體(BJT)，利用升壓變壓器一次繞組及灰色方形220nF(0.22uF)電容構成振盪電路，於變壓器二次繞組產生高壓輸出。
振盪用電容通常使用MPP、MKP、MXP這幾種金屬皮膜電容，耐壓在100V以上。
因為此板為四燈輸出，所以有兩組電路，推動四顆升壓變壓器。
紅框內為FU9024N，是一顆P通道MOSFET(金氧半導體場效電晶體)，用途是控制背光開啟/關閉及控制進入升壓電路的電壓，達成背光亮度調節機能。
因為有兩組升壓電路，所以也會有兩顆FU9024N分別控制。
拆下保險絲，使用三用表RX1檔，正常應為完全導通(指針偏轉至最上方刻度的0點)，指針未偏轉表示其已經斷路損壞。
開始檢修升壓電路，首先使用電容表檢查振盪用電容，其標示為.22，表示為0.22uF，表測顯示222nF，兩者差異不大表示正常。
若是此電容異常(短路、開路、容值異常)，必須一併更新，不然換上的晶體可能會馬上又損壞。
檢查2SC5707晶體，同樣使用電錶RX1檔，因為此為NPN晶體，黑棒(表內電池正極)在B，紅棒(表內電池負極)在C時，指針應偏轉，藍色LV刻度應在0.7~0.8左右。
黑棒(表內電池正極)在B，紅棒(表內電池負極)在E時，指針也應偏轉，藍色LV刻度也在0.7~0.8左右。
在C、E間，不管紅黑棒如何測量，表針不應有任何偏轉，停留在無限大的刻度。
若是上述情形有條件不成立(導通時阻抗過低或是不導通時卻導通)，表示晶體已經損壞。
例如下圖2SC5707 C與E間呈現低阻抗，表示已擊穿損壞。
接下來檢查FU9024N，若是故障會有背光不亮或是背光通電後恆亮，表示該晶體失去控制功能。
因為FU9024N為一P通道MOSFET，測量前先把三隻腳短路(使其回歸不導通狀態)，電錶轉在RX1檔，紅棒接D，黑棒接S時，不應導通(停在無限大)。
測量時避免手接觸MOSFET接腳或探棒，以免影響測量結果。
當黑棒接D，紅棒接S，此時應測量到內部寄生二極體，LV值在0.7左右。
此時黑棒接S，紅棒碰一下G，碰觸時也不應有阻抗。
再把紅棒移回D，此時應呈導通，表示MOSFET可正常觸發導通。
此時紅黑棒對調(黑接D紅接S)，可以發現到阻抗比起單純測量內部寄生二極體時要更低。
若是G/D/S三腳間在截止模式下仍呈現低阻抗，表示MOSFET已經故障。
下圖D/S間低阻抗，表示已經擊穿短路，若升壓電路正常時，背光將恆亮無法被控制。
通常當升壓電路內晶體擊穿短路後，該MOSFET也會因為短路過電流而損壞，需一併更換。
準備好待更換的正常元件後，別忘記檢查高壓電路後方焊點有無異常，例如上圖已有輕微錫裂，必須補強以免故障再發。
這種有氣泡的焊點也不能放過。
升壓變壓器可以的話，其漆包線與繞線架接腳處也可以焊接加強。
更換故障元件，檢查電源電路無問題後，可以嘗試組裝回去並送電，看看是否恢復正常。
若是更換C5707及振盪電容後仍會有燒燬情形，除了要檢查換裝過程焊接是否良好，還必須考慮升壓變壓器內部繞組短路異常，使晶體工作電流過大的情形。
確認有無電源送至升壓電路的方法是測量FU9024N的D極，正常應有電壓(此電壓會隨調整背光亮度而變動)，若無表示FU9024N或其週邊控制電路異常。
