樂高發牌機 [2017春季電腦展創客市集] 4/7~4/10展出

213分

樓主

個人積分：213分

文章編號：59719741

剛剛再檢查一次零件清單的部分發現 4189110 x9 以及 4225927 x9 是一樣的零件,

在LDD裡面長一樣常拉錯.

都是43093 Technic, Axle Pin with Friction Ridges Lengthwise, 要18顆.

此外, 這類的連接器connector, 黑色或藍色那種可以多準備一些, 免得我漏了或是可以用來補強或改裝.

koto07 wrote:
樂高終於都查好下標了
只剩不知道電路要買哪些東西了等待中

來了來了.

ashian2006 wrote:
還好需要買的零件不多

也來做一台吧.

dennisliao wrote:
3D demo是用什麼秀的？

什麼?

213分

樓主

個人積分：213分

文章編號：59719879

** mini樂高發牌機教你做 **

第二章 - 發牌控制 [Arduino] (材料篇)

**
Arduino Pro Mini 5V/16MHz + USB下載器
18650鋰電池 + 行動電源
TB6612驅動模組
HMC5883L電子羅盤
紅外線避障模組(傳感器)
紅外線遙控器 + 接收器
開關雙面膠電線杜邦線排針螺絲
**

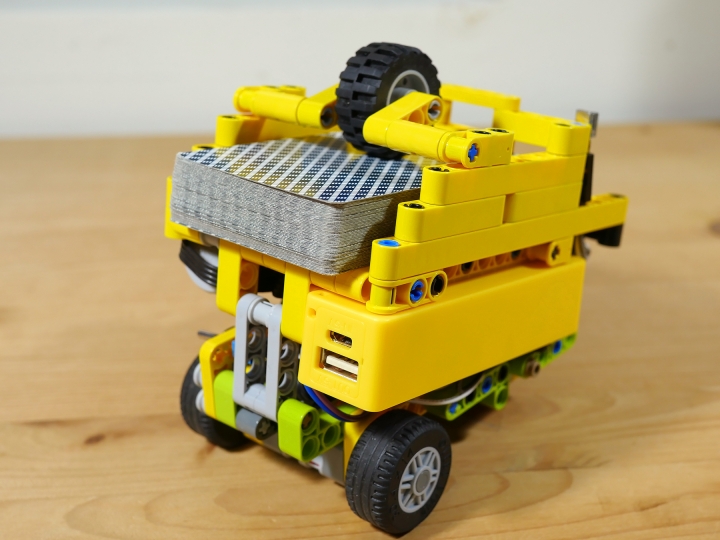

行動電源主要是為了方便, 而且也夠便宜.
就是圖中黃色長條形的那個, 裡面裝一顆18650鋰電池.
我有另外鑽洞把5V接出來, 如果不想麻煩可以直接用USB孔.
然後用雙面膠黏在牌匣下面. (我是用3M無痕)

驅動模組可以換便宜的替代品(例如L298N), 但可能會轉得更慢一點.

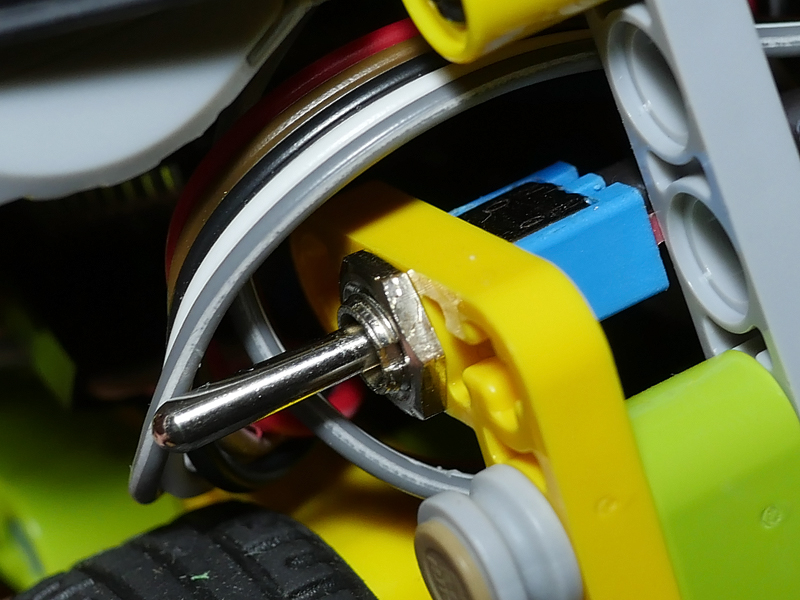

開關我喜歡用這種: (關鍵字: 搖頭開關 3A 125V)

因為孔徑剛好可以鎖在LEGO上.

遙控器非必備, 可以簡單用按鈕控制.

發牌機上有預留位置用來固定電子羅盤與紅外線傳感器, 我是用M3螺絲來固定.

接著, 請大家先上網預習Arduino, 基本上要有一定的熟悉度.

把每個零件都玩過了, 再來裝發牌機會比較順利.

好了, 如果你看過24樓的影片, 想想看離成品還差了什麼?

今天先講到這邊, 下次上課前要先驗收Arduino喔.

0分

53樓

個人積分：0分

文章編號：59721227

koto07 wrote:
樂高終於都查好下標...(恕刪)

想請問koto07大去哪下標呢？

koto07

80分

54樓

個人積分：80分

文章編號：59721740

maskedtoi wrote:
想請問koto07...(恕刪)

淘X 上找的習慣上淘X 不知道有比台灣便宜嗎

3分

55樓

個人積分：3分

文章編號：59722413

請問大大總共花多少嗎？
好讓我們可以參考價錢

koto07 wrote:
淘X 上找的習慣上...(恕刪)

koto07

80分

56樓

個人積分：80分

文章編號：59723298

阿惟爺 wrote:
請問大大總共花多少...(恕刪)

樂高全部大概1千6到集貨商
我也沒特別找便宜的就隨便找一家挑一挑
電路大概3百多

寸骨

34分

57樓

個人積分：34分

文章編號：59725834

這.這.這.太強大了.....

有零售的話，我真的想買

jcsyang

84分

58樓

個人積分：84分

文章編號：59726207

最近也在注意arduino，打算入手來玩玩~

程式部份是比較弱的地方..

有空請大家多多幫01點點廣告唷~

憨B

14分

59樓

個人積分：14分

文章編號：59726306

打卡有空也想試試看這太有趣了吧

yuanchen

6分

60樓

個人積分：6分

文章編號：59726427

outrunner wrote:
＜教你做系列目錄在1...(恕刪)

專業洗牌機內是用真正的相機去拍攝
我比較想要知道大大的"牌張辨識"怎麼做的?
