選舉完了,大家也無聊了,動手找一些無聊的事來做吧~!

真的窮極無聊的人才去動手,沒事逛街的人,來這裡看看就好,多了悠遊卡功能,手機收訊並不會變更好。

注意:不建議還在保固中及沒有拆機經驗的人嘗試,手機自己玩壞或改壞,本人不負任何責任。

同首發:不要PM給我,我不會回

照悠遊卡公司的說明書組合好,我試過用"第一型"的天線最好
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

這是背面
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

將Micro SIM卡剪成這樣子,注意不要剪到晶片
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

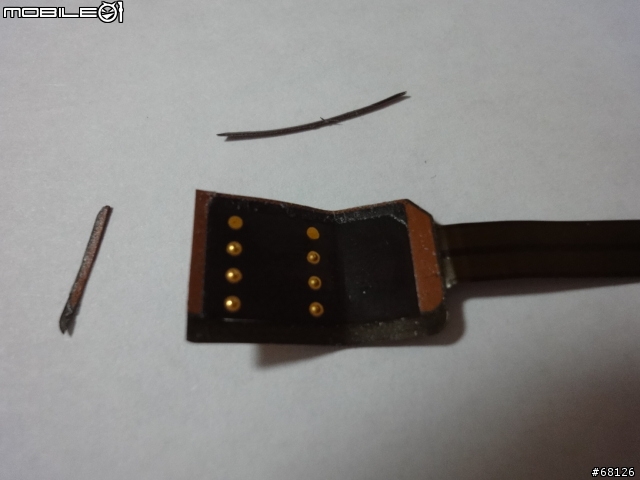

將組合好的"薄膜悠遊卡"剪成這樣,才可插入卡槽及對到接點,注意不要剪到薄膜裡面的電路
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

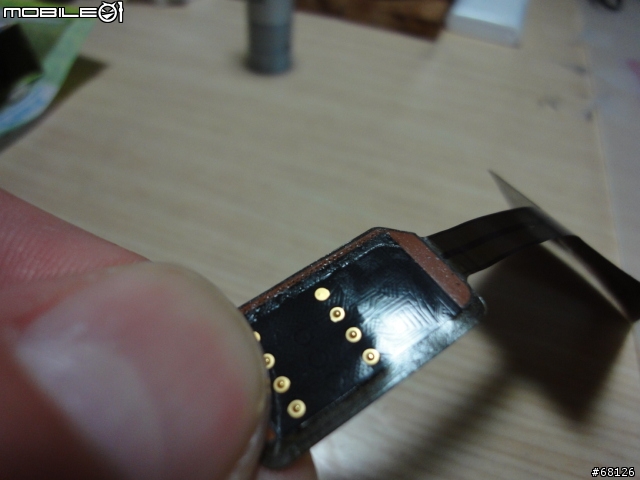

試著插入看看,是否像圖中這樣,注意:也不能剪太多,會很難找接點
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

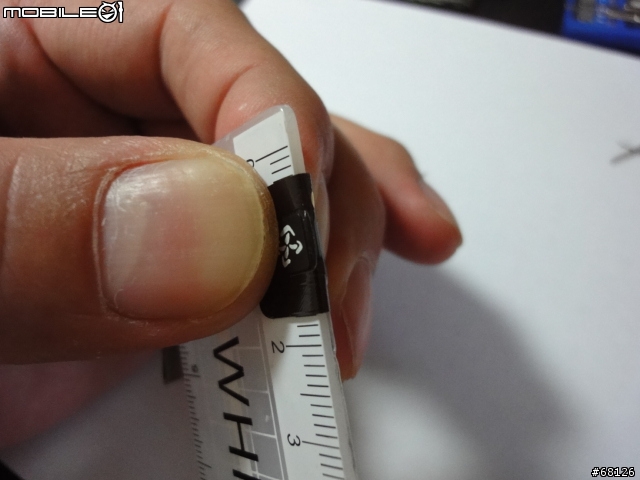

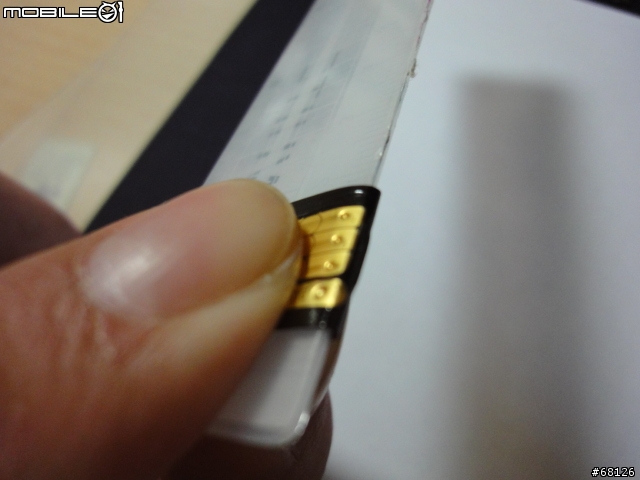

用尺將"薄膜悠遊卡"彎折,越靠近晶片越好,但是千萬不能彎到晶片及讓晶片和電路板剝離
注意:此步驟需非常非常小心 X10000遍
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

背面圖,彎折厚度只要SIM卡厚就可以了,約是尺的厚度
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

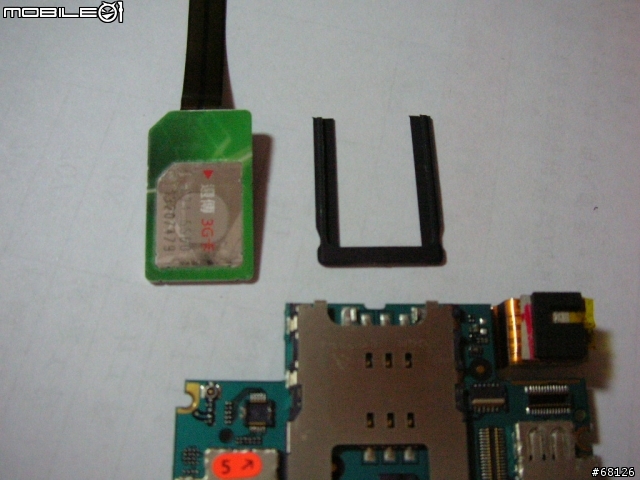

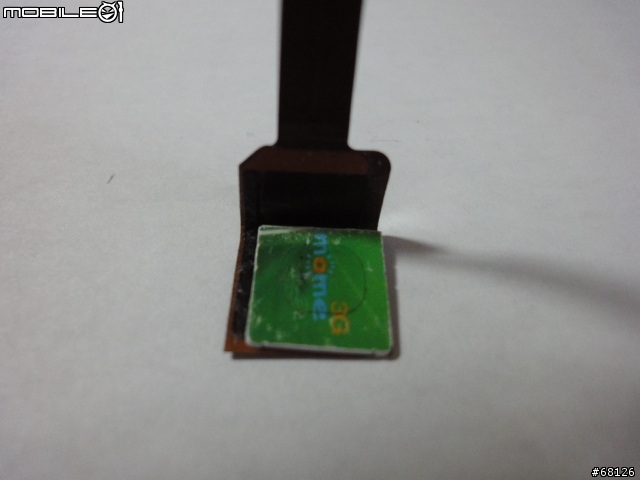

將SIM卡放上去比對看看,底下六個銅薄接點一定要接觸到,而且一個對準一個
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

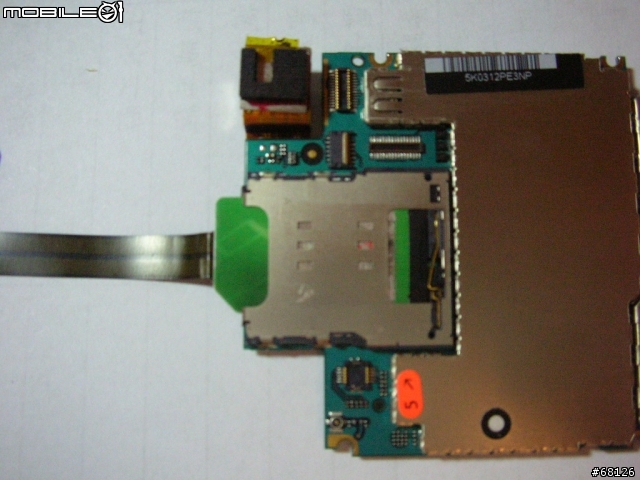

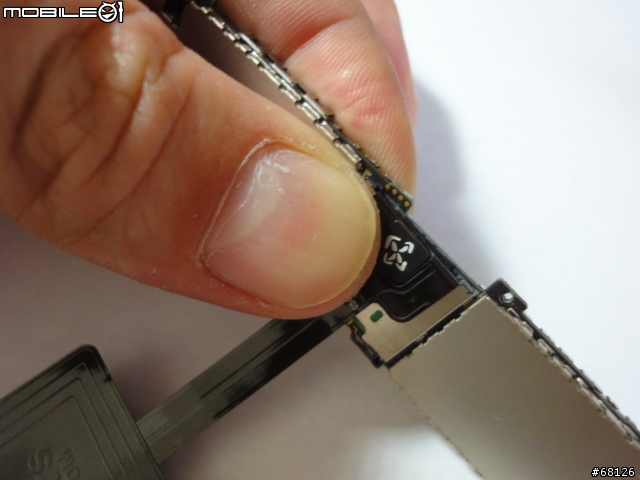

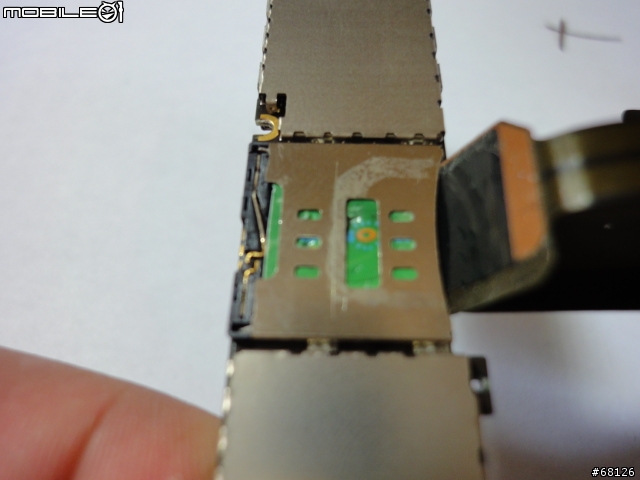

插入卡槽,此動作一定要插準,讓接點一個對一個,一定都要到位,否則組合後找不到SIM卡就要拆開重插,
一直插到對為止。有時插很多次手機都找不到SIM卡,這動作一定要插的準,
不知道如何為準的人可以拿原來的卡托來比對位置
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

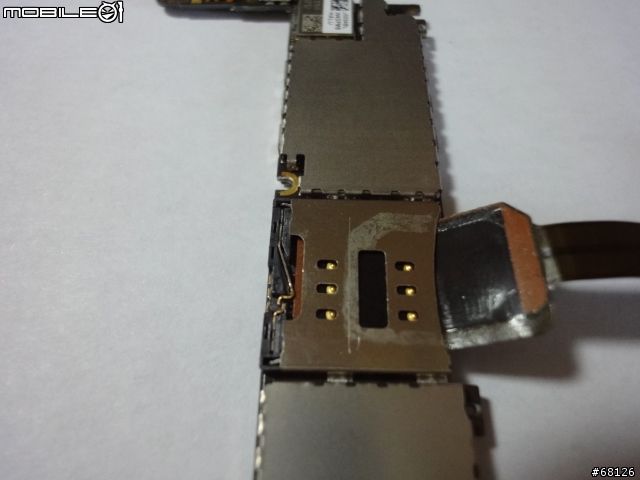

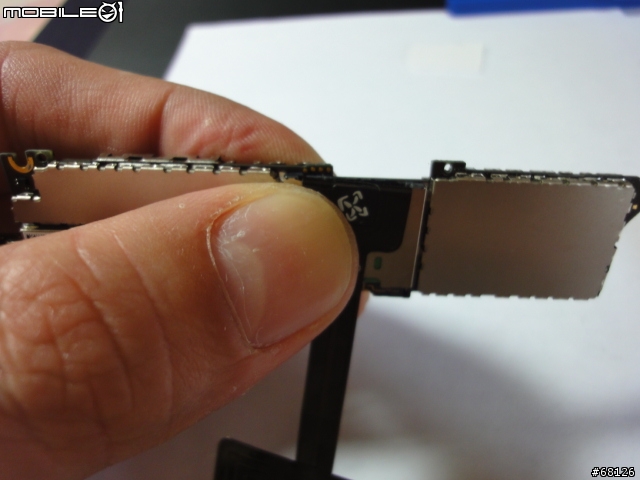

完成後晶片已經在最邊緣位置了,差一點點就會剝離了,一定要非常小心
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

晶片已經在最邊緣,這裡是最危險的地帶,多一點就要剝離,但是少一點點卡槽的SIM卡就會接觸不到
超級危險的地方,再提醒大家一次,一定要非常小心,要不然就損失一張悠遊卡了!
還有一點,卡片千萬不要彎折又弄直,弄直又彎折,彎來折去裡面的線路很容易斷,千萬千萬不要彎來折去的!
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

組裝主機板回去,開機看看,沒成功就要再拆起來重新插"薄膜悠遊卡",非常非常的麻煩
成功的畫面就是像"首發@"那一篇的內文一樣
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

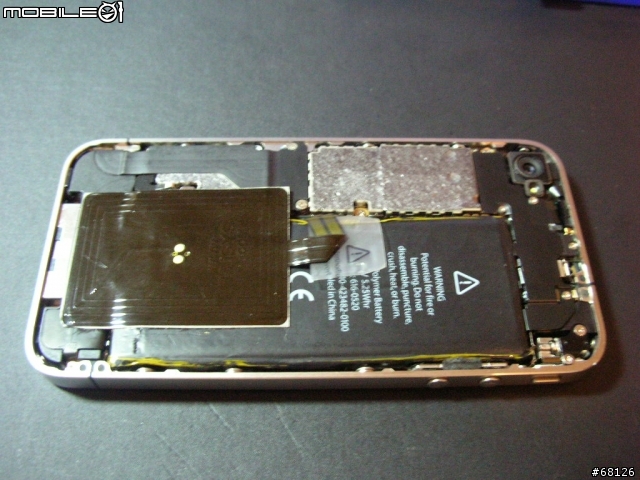

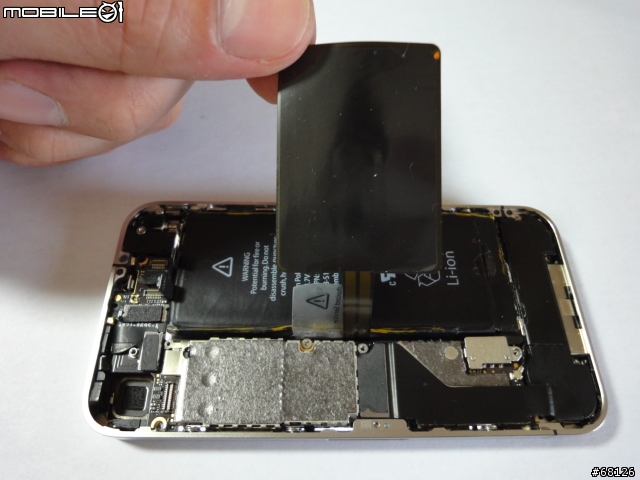

最後將天線貼上防電磁波貼片並黏貼在最靠近尾插的地方,能越下面越好,因為那裡不會被背板的鍍膜阻隔
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

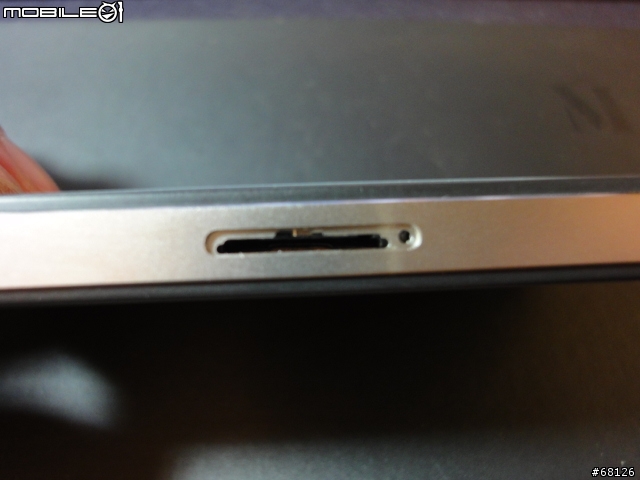

最後成功後,卡已經在裡面,但是沒有卡托
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

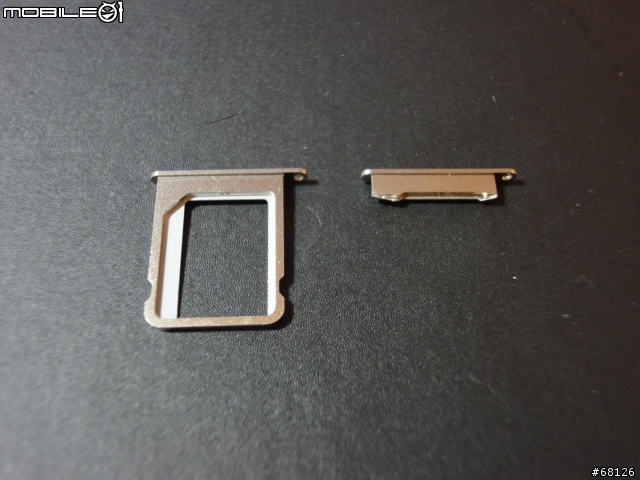

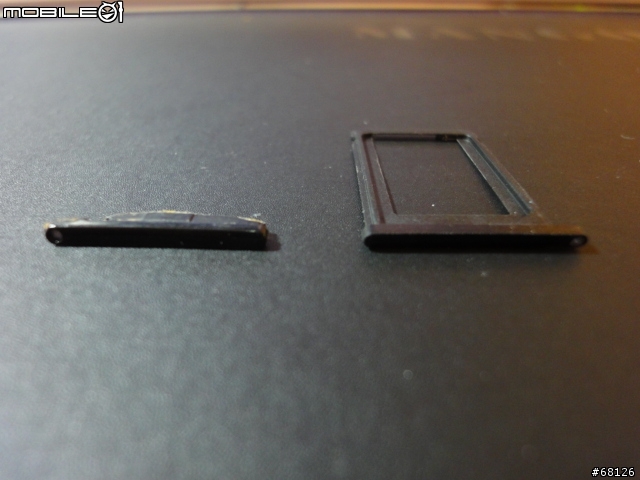

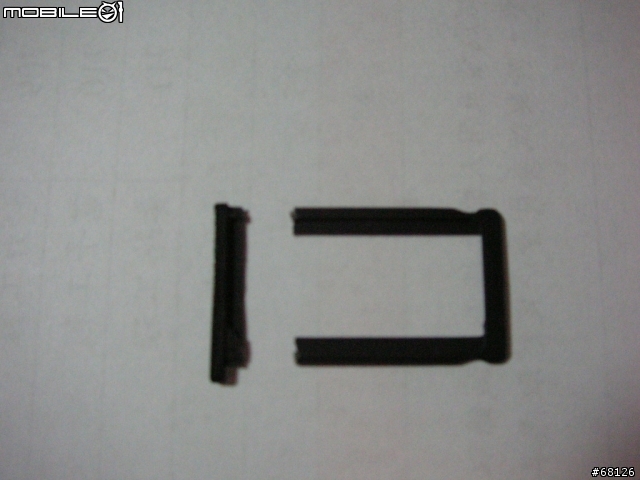

拿一個備用卡托破壞,只留最外面那部分,上一點白膠,黏貼上去不會掉就好了,以後也好拔除,大功告成~!
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

再來教學3Gs:

先拿卡托來破壞,像圖那樣,但是上部 下部都要留好,會用到
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

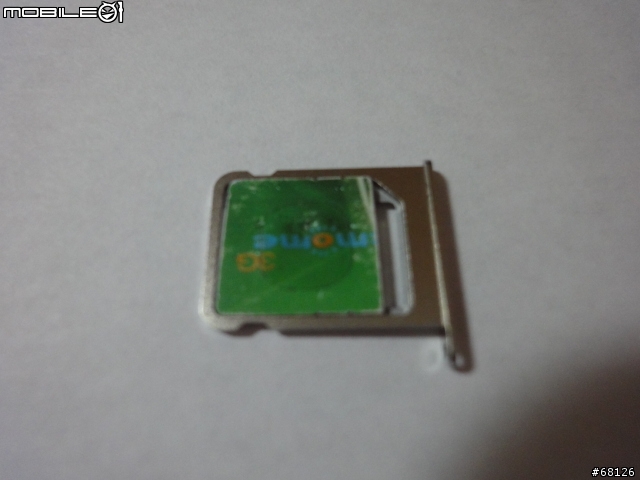

將SIM卡及"薄膜悠遊卡"組合後,放入破壞後的卡托下部
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

一起放入卡槽,並將天線繞到背部
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

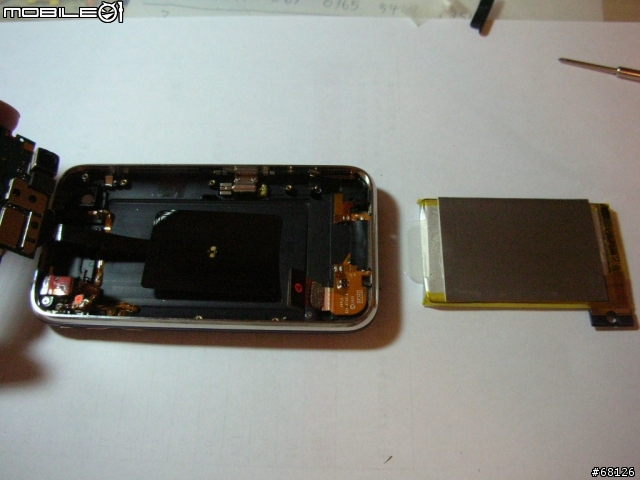

將天線像圖這樣放入背殼中,並將電磁波貼片貼在電池及天線中間,以利隔絕干擾,並將手機組合即可。
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

最後也是已經將SIM卡放入但無卡托,所以將剛剛切下來的卡托上部上一點白膠黏上去就好,最終完成
第二發@把"行動電話薄膜悠遊卡"裝到"iPhone4"及"3Gs",不負任何責任DIY教學~!

寫到這裡,我老婆叫我去拖地了。
