請問你有沒有用過有學習功能的萬用遙控器呢？
我做這發射器的原意是想備份現有遙控器的訊號，萬一遙控器損壞，也可利用備份資料製作訊號讓萬用遙控器去學習。不過，我經過多番嘗試，都未能令萬用遙控器學習這個發射器發出的訊號。
相關的討論
http://www.hkepc.com/forum/redirect.php?goto=findpost&ptid=1817671&pid=27844118
另外，我用 Excel(2003 或之後版本)的 VBA 寫了個小程式，可用 Audacity 一次過將多個遙控鍵訊號錄製成 Wav 檔，再用我的 VBA 程式將這個大 Wav 檔分割成每個鍵一個 Wav 檔，並且已加上 19kHz carrier。比起用 Audacity 以人手方式一個一個鍵去改方便得多。如果你有興趣，我稍加修改後可以放上網跟大家分享。
個人積分：1分
文章編號：37492357
個人積分：80分
文章編號：37494549
CLaw wrote:
Hi, 我在另一個論...(恕刪)
以為這篇已經沉下去了說...
Hi,CLaw大，我有用L5 Remote(這就是iPhone用的萬用學習型遙控器)將音訊播放的IR遙控訊號學習回去，結果是可行的，不過若是用一般只能播放44.1kHz採用率的player播，學習成功的機率比較低，要多學好幾次，若用電腦播我用76kHz做成的.wav檔則可順利學習成功。
您所用的96kHz採樣率應該不會造成19kHz的carrier失真。

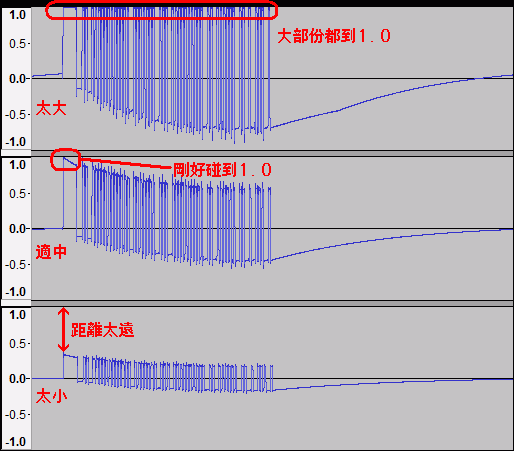

您懷疑是亮度問題，那是否有試過音量調最大或者在做carrier時將振福設定為1?
有快速做wav的方法我當然很有興趣,期待您的分享喔!
個人積分：11分
文章編號：37498255
1. 略懂 Excel操作
2. 2003 或之後版本的 Excel
3. WinLIRC Audio Receiver(例如KaiserChen大的接收器)
4. KaiserChen大的發射器
5. WinLIRC(非必要，目前最新版本是0.9.0d)
按這裡下載 IRTx.rar，然後把它解壓到一個新資料夾。這壓縮檔包括以下4個檔案：
1. IRTx.xls 主程式檔
2. 19kCosine_1s_44k1.wav 44.1kHz取樣頻率的原始 Wav 檔
3. 19kCosine_1s_48k0.wav 48kHz 取樣頻率的原始 Wav 檔
4. 19kCosine_1s_96k0.wav 96kHz 取樣頻率的原始 Wav 檔
IRTx.xls 是以 Excel VBA 寫成的小程式，用來將 WinLIRC Audio Receiver 錄取到的一連串紅外線遙控器按鍵訊號分拆成已加上 19kHz Sinewave carrier 的獨立 Wav 檔，以供電腦發射遙控訊號之用。

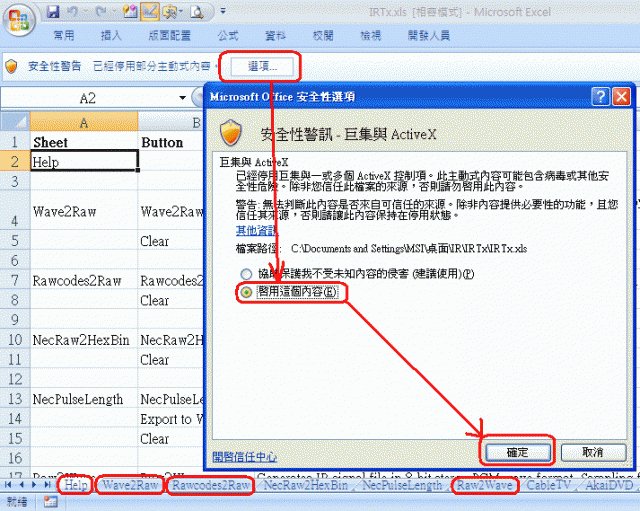

為免散播以 VBA 寫成的病毒，Excel 每次開啟帶有 VBA 程式的檔案時都會提出警告，用家需手動開啟有關的功能。
這 Excel 檔包含多張 Sheet，以下是其中幾張 Sheet 的簡介：
1. Help，各張 Sheet 的簡介
2. Wav2Raw，從 Wav 檔讀取時脈資料
3. Rawcodes2Raw，從 WinLIRC 的 Raw 檔讀取時脈資料
4. Raw2Wav，將時脈資料轉化為帶有 19kHz sinewave carrier 的 Wav 檔
Wav2Raw

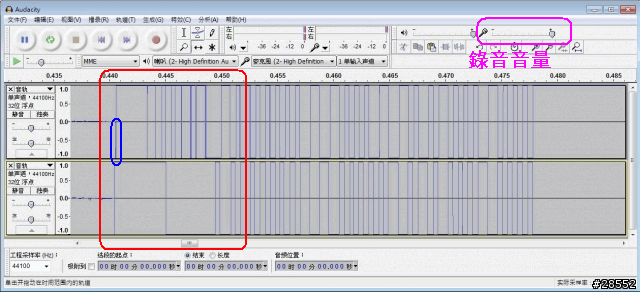

首先用 Audacity 錄取各遙控鍵訊號，逐一按每個遙控鍵直至所有鍵都按過，每鍵不要按多過一秒，而每按一鍵和下一鍵之間最少要分隔 0.3 秒。由於 Wav2Raw 只支援單聲道的 Wav 檔，如果錄音時用了立體聲，請先依照下圖所示，按紅圈內「▼」，再按「分離立體聲軌為單聲道」，然後按「X」把多餘的聲道刪除。

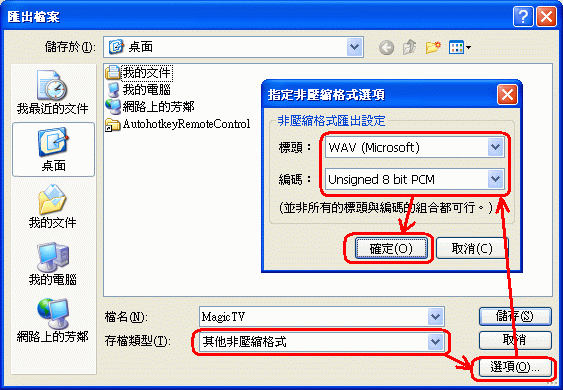

然後按「檔案」→「匯出」將聲軌儲存為 8bit 單聲道 Wav 檔(必需是這格式)。檔名方面，建議用遙控器所屬之電器為名，例如我剛才錄取 MagicTV 高清電視機頂盒的遙控器訊，就用 MagicTV.wav 為名存檔。
進入 IRTx.xls 的 Sheet:Wav2Raw，按 Wav2Raw 按鈕後選取剛才存檔的 Wav 檔，Excel 就會計算出每個遙控鍵的時脈資料，當 Progress 出現 Done. XX buttons were found. 字樣即表示已完成。由於本程式是一Byte一Byte的讀取 Wav 檔的內容，所以很花時間，大約要用原來 Wav 檔的 5~10 倍時間才能完成。
Wav2Raw 的 Colum A 是遙控器名稱，會自動填上 Wav 檔的檔名，Colum B 是個別遙控鍵的名稱，請依照之前錄取訊號時的按鍵次序逐一填上名稱，例如 Play、Stop、Record……等等。
Colum C 和 D 是遙控鍵資料的 16 進制及 2 進制數值，可以不理。Colum E 及之後是時脈數值(微秒)。
填好 Colum B 的遙控鍵名稱後就可以由 Row 5 開始，將每一個鍵的資料複製到 Sheet:Raw2Wav，請看稍後 Raw2Wav 的說明。
Rawcodes2Raw
剛才提過用 Wav2Raw 一Byte一Byte 的讀取 Wav 檔是很慢，其實可以有更快的方法。先下載 WinLIRC，有關安裝及基本設定方法，請看我寫的另一篇教學(2a部份)。
假設 WinLIRC 已安裝到 C: drive 的 WinLIRC 資料夾，打開命令提示字元(開始→程式集→附屬應用程式→命令提示字元)，輸入以下三行指令(輸入每行後要按 Enter 鍵)：
c:
cd\winlirc
rawcodes > REMOTENAME.raw
REMOTENAME 是遙控器名稱，例如之前用過的 MagicTV。跟之前一樣，逐一按下每個遙控鍵，最後按 Ctrl-Q 終止 Rawcodes.exe。

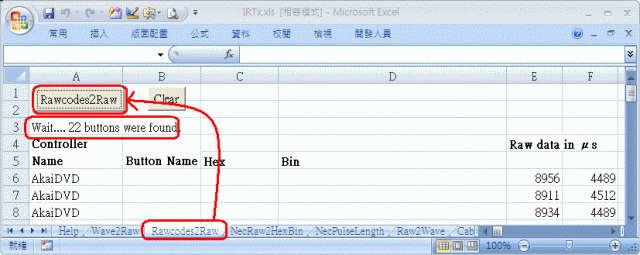

進入 IRTx.xls 的 Sheet:Rawcodes2Raw，按 Rawcodes2Raw 按鈕，選擇在 C: drive 的 WinLIRC 資料夾內的 Raw 檔，Excel 就會讀取各鍵的時脈數值，當 A3 格出現 Done! XX buttons were found. 字樣即表示已完成。同之前一樣，在 Colum B 依次序輸入各遙控鍵名稱，然後就可以由 Row 6 開始，將各遙控鍵資料複製到 Sheet:Raw2Wav。
Rawcodes2Raw 比 Wav2Raw 快很多，約十秒就可完成。但也有缺點，WinLIRC 的 Rawcodes.exe 有時(但不是每次)不能一次過讀取太多鍵，後面的鍵可能不被錄取，所以可能要分開幾次去做，每次只錄取二、三十鍵。
Raw2Wav

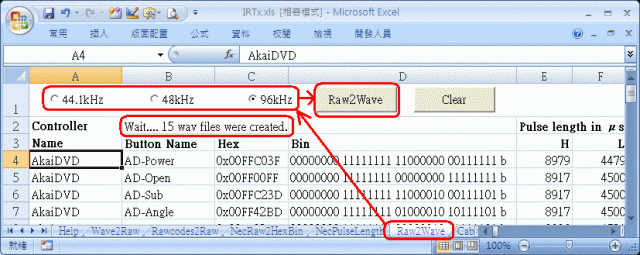

從 Sheet:Wav2Raw 或 Rawcodes2Raw 將各遙控鍵資料複製入 Sheet:Raw2Wav 的 Row 4 及之下，再選擇取樣頻率(44.1/48/96kHz)，然後按 Raw2Wav 按鈕就會逐一產生各遙控鍵的 Wav 檔到 IRTx.xls 所在的資料夾，名遙控鍵的檔名是 ControllerName ButtonName.wav，例如圖中 Row 4 的輸出檔名會是 AkaiDVD AD-Power.wav。如果硬碟內已有這檔案，原有的檔案將被改名，在檔名前加上目前的日期和時間，例如 2012-08-01 19-23-35 AkaiDVD AD-Power.wav。當 B2 格出現 Done. XX wav files were created. 表示已完成。
其它 Sheet 的簡介：
NecRaw2HexBin，針對使用 NEC protocol 的遙控器，將各按鍵的時脈資料轉為 16 進制及 2 進制數值。
NecPulseLength，同樣是針對 NEC protocol 的遙控器，從各按鍵的時脈資料計算出 Header、One、Zero……等等的平均值。除此之外，也可輸出成 WinLIRC 的遙控器設定檔。
其餘各張 Sheet 是我目前收集到的遙控器數據。
KaiserChen大，我的程式沒有輸出 76kHz 取樣頻率功能，但你可先用 Audacity 製作一個一秒長，左右反相的 19kHz sinewave 的 76kHz 取樣頻率 Wav 檔，然後存檔為 8bit 立體聲 Wav 檔(參考上面第三幅圖)，用它取代原來的其中一個原始 Wav 檔(例如 19kCosine_1s_44k1.wav)，之後用Raw2Wav 時選用相關的取樣頻率(44.1kHz)，就能產生 76kHz 取樣頻率的遙控訊號檔。
