我為了這個問題, google 文章和自行做實驗,最後終得到了一個結論, Fusion Drive
只能用來安裝 OS X, 至於其它的磁碟分割, 例如 EFI, Recovery HD, BOOTCAMP
磁碟分割, 必需不分割在 Fusion Drive 之內,才能正常的運作. 而在安裝 OS X 時,
己經將 Reccovery HD 安裝在 HD 上. 但就是無法出現在開機選單上, 我還利用指令
將開機檔設為 Recovery HD 內的 boot.efi, 但是還是無法由 Recovery HD 開機.
最後才想到另外再分割出 Recovery HD, 利用回復的方法, 安裝 Recovery HD.
本教學文屬於進階教學, 新手請勿輕易嚐試,重新開機後, 可按 command + R 鍵,
由網路下載 Recovery HD.
=====================================================================
必需的設備.
1. Mac 一台, 內建 Fusion Drive 或者是 自己安裝一個 SSD 及 一個 HD.
2. 16GB 或以上隨身碟一個, 用來製作 Mountain Lion 安裝隨身碟, 1GB或以上隨身碟一個,
用來製作 Recovery HD 隨身碟. 如果還要利用 Boot Camp 輔助程式安裝 WIN7, 再準備
必要的隨身碟.
3. 有線或無線網路.
我自己的硬體設備.
1. 2011 Mac mini 獨顯版
2. Kingston Hyper X SSD 120GB 及 TOSHBA HD 500GB.
(使用 iFixit 的 mac mini 雙硬碟套件組)
安裝流程.
0.(選擇性步驟) 做好備份工作.
a. 利用 Carbon Copy Cloner 或是 Time Machine 備份 OS X 至 USB 外接硬碟
b. 利用 winclone 或是 ghost 備份 BOOTCAMP 磁碟分割至 USB 外接硬碟.
1. 請參考以下連結 part1 或 part3 製作 Mountain Lion 安裝隨身碟.
http://www.mobile01.com/topicdetail.php?f=481&t=2266620&p=1
2. 請參考以下連結製作 Recovery HD 隨身碟.
http://www.mobile01.com/topicdetail.php?f=481&t=2747489&p=1#36018325
註 : 由官網的 OS X 恢復磁碟輔助程式所製作的 Recovery HD 隨身碟並不適用於此教學文.
http://support.apple.com/kb/DL1433?viewlocale=zh_TW
3. 清除 SSD 及 HD, 並由 SSD 分割出 Recovery HD 磁碟分割.
由 Mountain Lion 安裝隨身碟開機
a.(選擇性步驟) 如果己經組成 Fusion Drive, 由 工具程式-終端機 執行終端機.
輸入 diskutil cs list | more 指令, 並將 Logical Volume Group 後的字串,
先反白, 並按 command + C 鍵複製. 再輸入 diskutil cs delete <LVG UUID>,
其中<LVG UUID> 為先前複製的字串, 請使用 command + V 鍵貼上,
之後就會御載 Fusion Drive 內的 SSD 及 HD 並且各自格式化, 所以
之前存在 Fusion Drive 內的資料會全部被刪除. 完成之後關閉終機.
b. 執行磁碟工具程式, 切換至清除頁面, 點選整顆 SSD, 清除為 Mac OS 擴充格式(日誌式),
再點選整顆 HD, 也清除為 Mac OS 擴充格式(日誌式).
c. 點選整顆 SSD, 切換至分割頁面, 先將單一磁碟分割的右下角往上拖曳, 直到磁碟分割
容量減少約 1G. 再按 "+", 新增一個磁碟分割, 名稱可自訂, 例如 Recovery HD, 格式選擇
Mac OS 擴充格式(日誌式), 再按 套用. 完成之後關閉磁碟工具程式.
4. 由 SSD 及 HD 組成 Fusion Drive 並在其上建立卷宗(Volume).
由 工具程式- 終端機 執行 終端機.

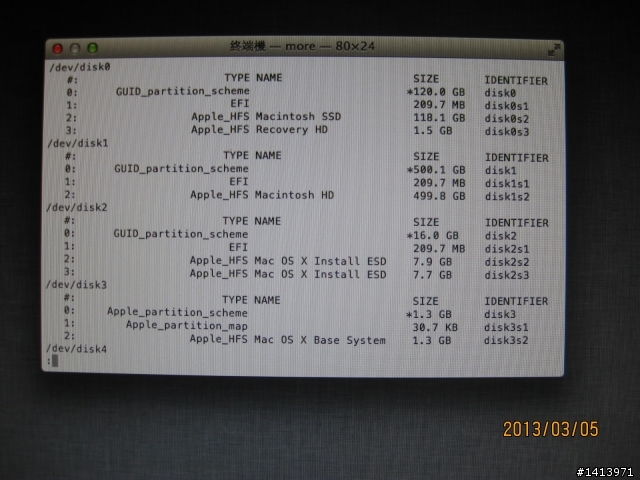

a. 輸入 diskutil list | more 指令, 查看 SSD 的磁碟(分割)識別碼 及 HD 的磁碟(分割)
識別碼. 其中 more 是一次顯示一頁的的指令, 按空白鍵, 會翻到下一頁. 而 | 則用來連結
兩個指令.
b. 輸入 diskutil cs create Fusion SSD容量最大磁碟分割識別碼 HD磁碟識別碼
其中 Fusion 就是以後 Logical Volume Group 的名稱, 紅色字體代表 SSD 只由
Macintosh SSD 這個磁碟分割和 HD 組成 Fusion Drive, 不包含 Recovery HD,
以我的例子為例, 輸入 diskutil cs create Fusion disk0s2 disk1
註 : 在組 Fusion Drive 時, 會自動排除掉 EFI 隠藏磁碟分割.
執行完為後, 請將 LVG UUID 之後的字串先反白, 再使用 command + C 複製起來.
c. 輸入 diskutil cs createVolume <LVG UUID> jhfs+ "Macintosh Fusion" 100%
其中 <LVG UUID> 就是在上一個步驟所複製的字串, 請使用 command + V 鍵貼上,
jhfs+ 是指定新增的磁碟分割格式為 Mac OS 擴充格式(日誌式), 而 Macintosh
Fusion 就是我們在 Fusion Drive 所建卷宗(Volume) 的名稱, 以後會出現在開機
選單上, 而 100% 則代表 Fusion Drive 所有的容量, 將會分割給 Macintosh Fusion
這個卷宗, 但是我實際計算, 約只有 99% 而己.
完成之後, 關閉終端機.
5. 重新安裝 OS X, 並將 OS X 安裝在 Macintosh Fusion 上.
安裝完 OS X 之後, 會有兩個 Macintosh Fusion 的硬碟圖示, 出現在開機選單中.
不論選那一個 Macintosh Fusion 硬碟圖示, 皆會開機進入 OS X.
6. 利用 Recovery HD 隨身碟 回復 Recovery HD, 讓 恢復-10.8 出現在開機選單中.

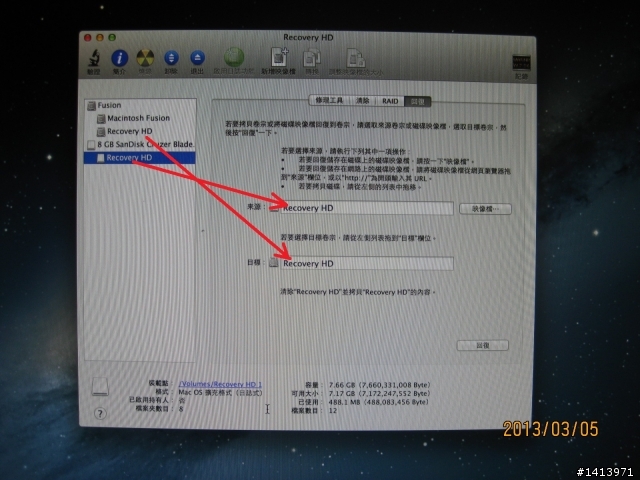

開機進入 OS X, 插入 Recovery HD 隨身碟, 開啟磁碟工具程式, 點選 Recovery HD
隨身碟, 切換至回復頁面, 將 Recovery HD 隨身碟的 Recovery HD 卷宗拖曳至來源,
將 Fusion 下的 Recvoery HD 卷宗拖曳至目標, 再按回復.

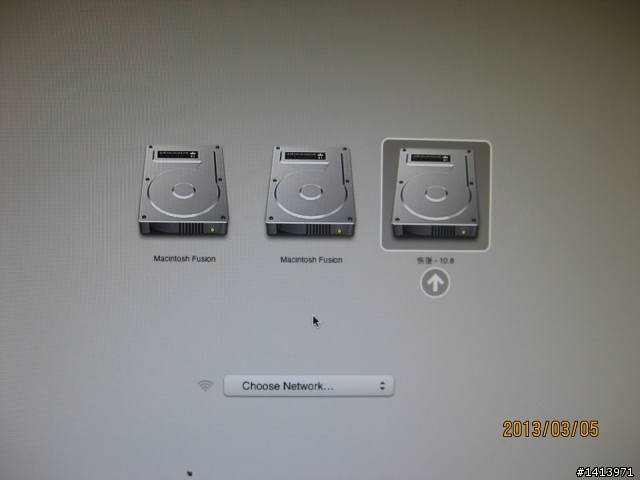

完成之後, 重新開機, 恢復-10.8 就己經出現在開機選單中了. 並可選擇由 恢復-10.8 開機.
7. (選擇性步驟) 利用 Boot Camp 輔助程式安裝 WIN7 於 HD 上
(若 Mac 內建光碟機且己經拆掉光碟機, 請跳過此步驟, 原因請參考註1)
開機進入 OS X, 執行 Boot Camp 輔助程式, 依據自己的狀況, 可勾選或是不勾選
製作 Windows 7 安裝隨身碟 以及 從 Apple 下載最新的 windows 支援軟體,

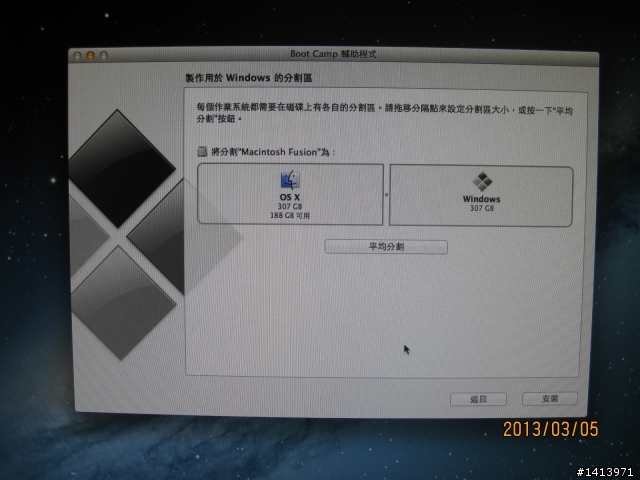

但是最後一定要勾選安裝 windows 7. 接者會設定 windows (BOOTCAMP)
磁碟分割的大小, 其實這個步驟是先將 Fusion Drive 御載為 SSD 及 HD,
再從 HD 分割出 BOOTCAMP 磁碟分割, 之後由 SSD(不含 EFI 及 Recovery HD)
及 HD(不含 EFI 及 BOOTCAMP)組成 Fusion Drive.
之後就依照一般正常 Boot Camp 輔助程式安裝 WIN7 的方法安裝 WIN7.
但有兩個重點要提一下, 第一個重點是在安裝 WIN7 之前先要由 磁碟機選項(進階)
格式化 BOOTCAMP 磁碟分割, 第二個重點是第一次重新開機時, 要按 option 鍵,
選擇由 windows 光碟圖示開機, 第二及第三次重新開機時, 要按 option 鍵,

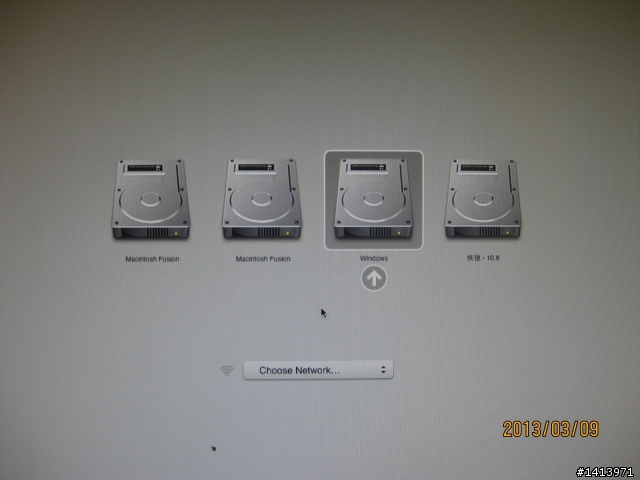

選擇由 windows 硬碟圖示開機. 以下為安裝完 WIN7 之後的開機選單.
註1 : 內建光碟機的 Mac, 拆掉光碟機後, 無法由裝有 WIN7 光碟的 USB 外接光碟機開機
或是由 WIN7 安裝隨身碟開機. 請使用虛擬機軟體安裝 WIN7.
==========================================================================
問題1 : 為什麼 Recovery HD 要安裝在 SSD 而不是在 HD ?
因為要考量到以後有可能會利用 Boot Camp 安裝 WIN7 於 HD 上, 如果將 Recovery HD
安裝在 HD 上, 由於 WIN7 是採用 MBR, 會有4個主要磁碟分割的限制, 如果 WIN7 位於
第 5 個主要磁碟分割, 會無法開機.
註2 : WIN7 無法識別 Fusion Drive, 只認得各別的 SSD 及 HD.
問題2 : 為什麼在開機選單上會出現兩個 Macintosh Fusion 硬碟圖示 ?
這可能與 Mac 的年份, 機型, EFI 或是 SMC 的版本有關, 舊年份的 Mac 有兩個 Macintosh
Fusion 硬碟圖示, 而較新年份的 Mac 只有一個 Macintosh Fusion 硬碟圖示, 例如 2012
年份的 Mac mini.
==========================================================================
後記 :
我又想到了另外一個相似的例子, 利用磁碟工具程式組成 RAID 0/1, 同樣是無法安裝
Recovery HD 及 WIN7. 如果想要安裝 Recovery HD 及 WIN7, 先要由 SSD 或是
HD 分割出 Recovery HD 及 BOOTCAMP 磁碟分割, 再由剩下來的 SSD 及 HD
的容量, 組 RAID 0/1.
如果 fusion drive 掛掉, 和組 raid 0/1 後掛掉一樣, 都必需拆機將 SSD 及 HD 取出,
接至 windows 桌機或筆記, 使用 磁碟管理, 先刪除所有磁碟分割, 再新增一個磁碟分割,
最後再格式化, 所以在組 fusion drive 前, 請三思.
============================================================================
