現階段市面上所能買的到的X79主機板其實選擇性並不多,要怎樣挑選這真是門大學問!
前幾天閒來無事加上尾牙抽中了點現金,所以就來光華巡巡寶..
其實在家就已經稍微做了點功課,決定買張Gigabyte技嘉所推出的X79主機板
因為它的3D BIOS讓我很好奇..逛遍全光華到處尋價比較規格最後選擇了
技嘉X79最入門的X79-UD3來玩玩..既然又敗了新玩具,那就簡單開個箱分享一下!
這就是它的外盒,白色簡潔大方
就是這個3D BIOS讓我選擇了Gigabyte技嘉

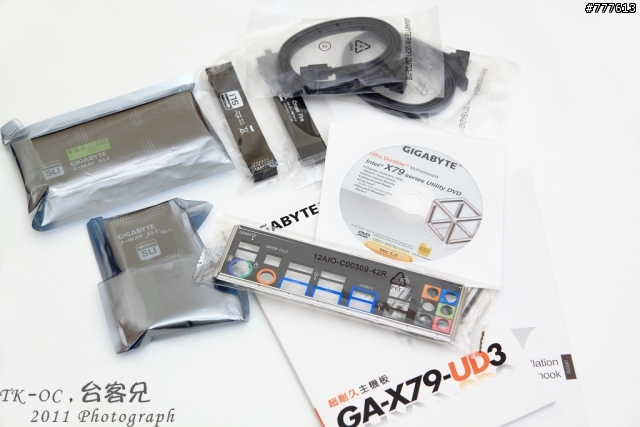

所附配件

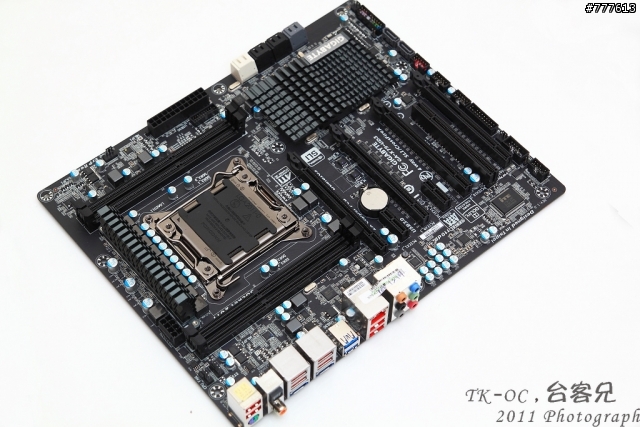

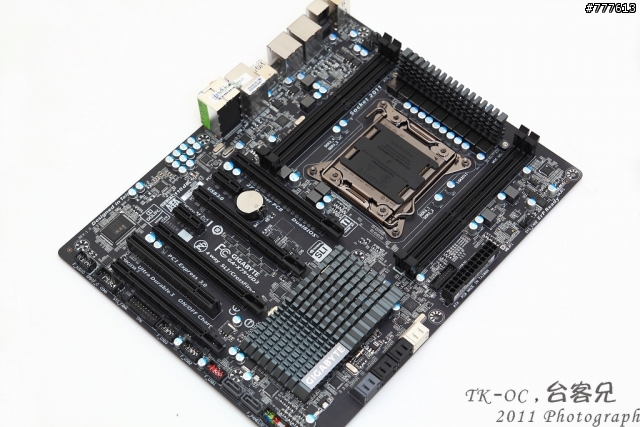

Gigabyte X79-UD3全貌PCB採用消光黑
另一個角度
Gigabyte X79-UD3是目前市面上8千元上下的X79唯一一片支援4-Way SLI
Socket 2011腳座..另外DRAM真可惜只有做4DIMM

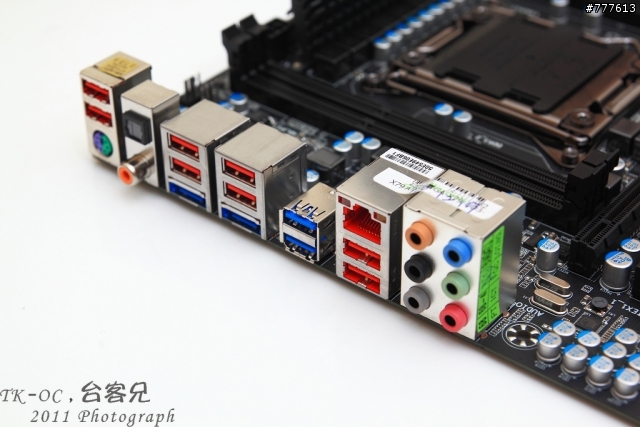

I/O該有的都有

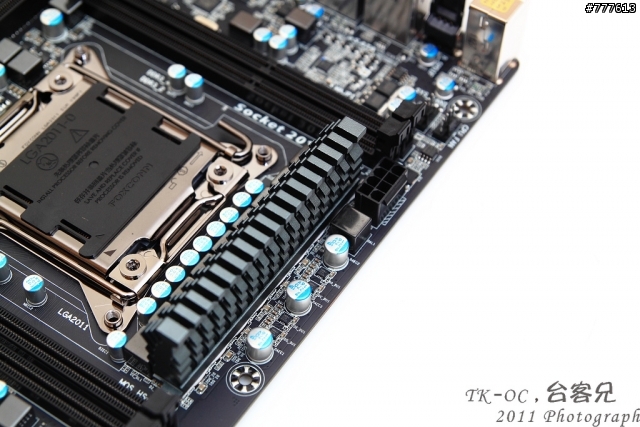

CPU供電區MOS上有散熱片加強,EPS接頭採用8Pin

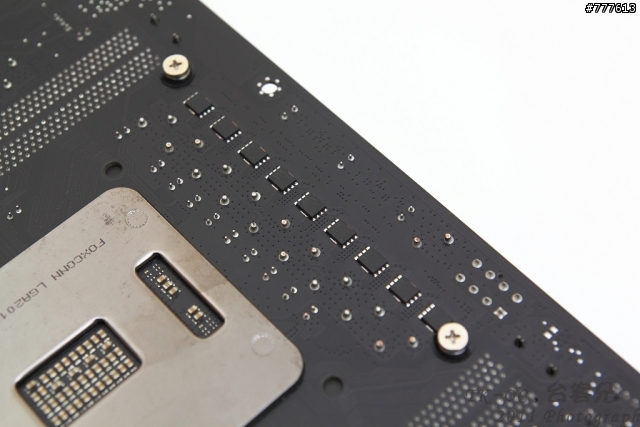

主機板背面也有一排CPU供電MOS但沒加上散熱片!!
2組X79PCH提供了SATA3(白色),4組X79PCH提供SATA2(黑色)2組Marvell提供SATA3(灰色)
在主機板右下角還有2組由另一顆Marvell提供的SATA接頭

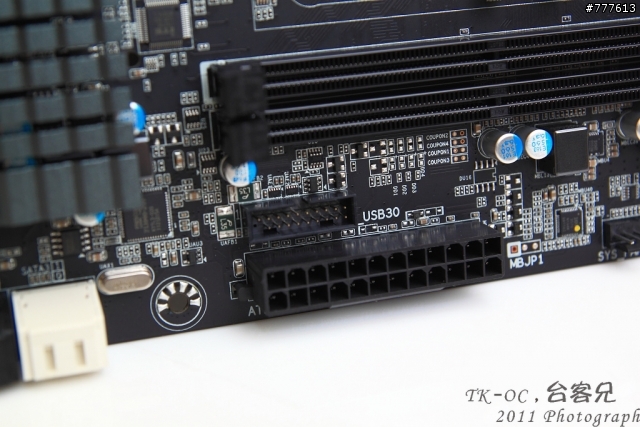

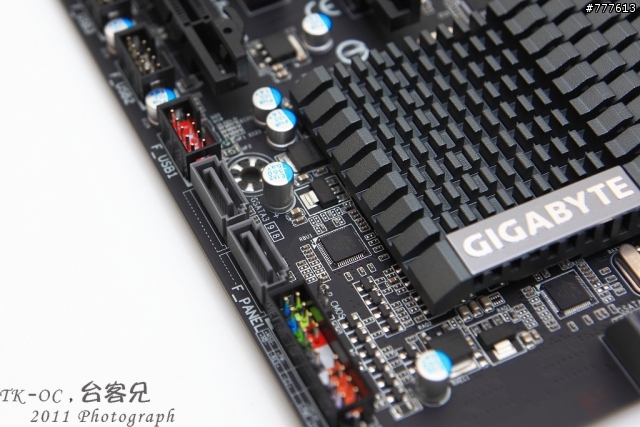

X79-UD3也提供了前置19Pin USB 3.0接頭

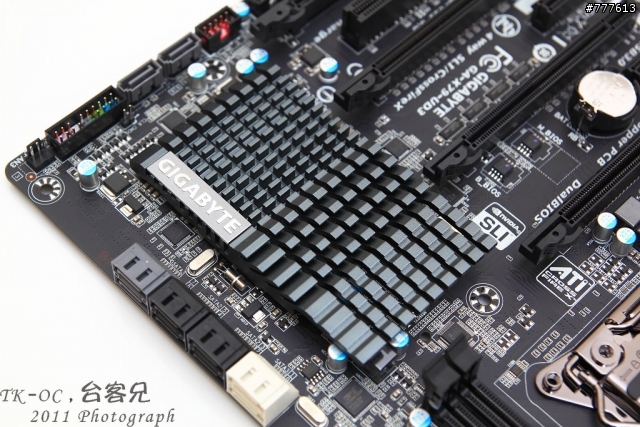

大型的散熱片給PCH提供良好的散熱!

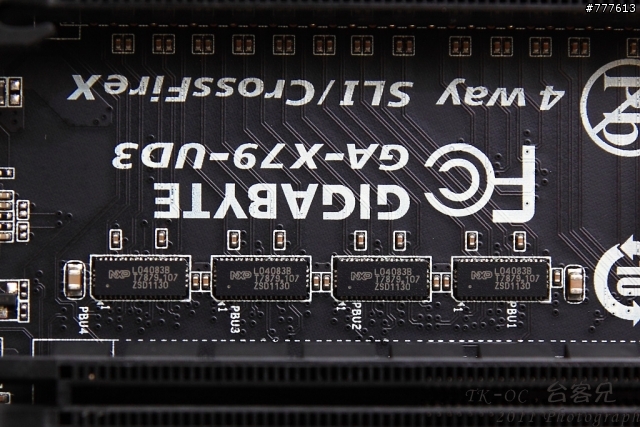

使用NXP L04083B的Gen3 Quick switch..這次沒玩文字遊戲了

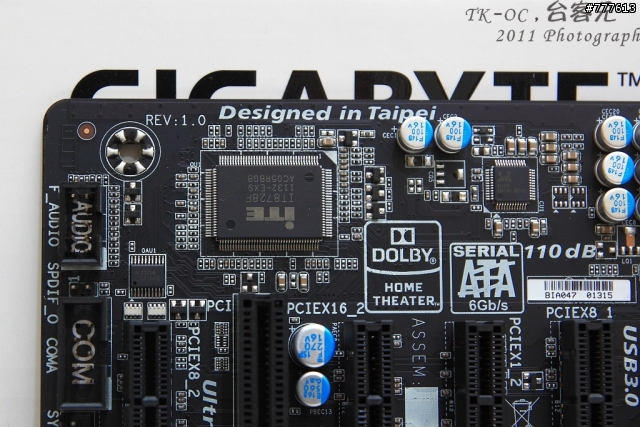

右上角寫著Rev1.0這已經算是技嘉的招牌了!
其它控制晶片就看圖吧

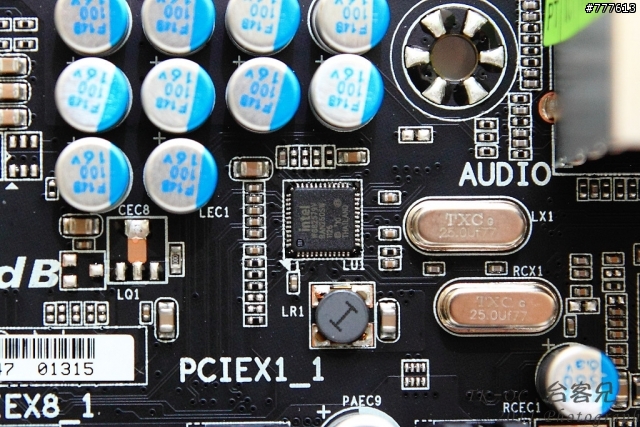

採用Intel的LAN晶片
左邊Marvell為控制eSATA右邊為FRESCO USB3.0晶片
SATA3(白色)插槽後面還有顆FRESCO USB3.0的晶片..此為控制前置19Pin USB 3.0

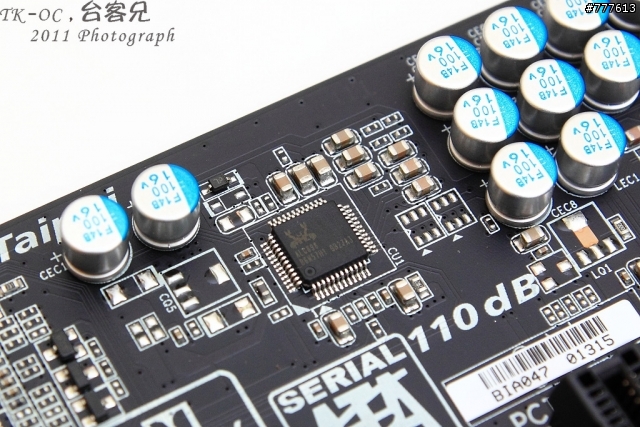

音效晶片採用Realtek ALC898

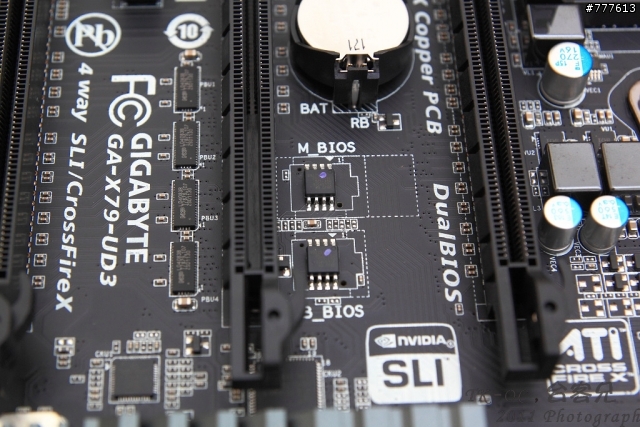

雙BIOS ROM
Gigabyte X79-UD3本體就簡單介紹到這吧
-----------------------------------------------
測試這次台客兄打算來介紹這次吸引我購買的主要功能3D BIOS
想了很久應該只有以拍影片的方式才能完整呈現3D BIOS的新奇功能!
至於影片測試呢?..就讓台客兄在找個時間來拍攝吧!
test coming soon..
待續~台客兄~
12/21更新..MB爆炸了!
無法分享影片了!
在此變分享地雷XD
好樣的技嘉X79-UD3,板子做到會起火這是
