雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

EVGA 艾維克公司在北美和歐洲是一個很受玩家青睞的品牌
也是NVIDIA的首席AIC合作夥伴之一
GeForce 顯示卡系列幾乎一映俱全
包含了公版設計和經典超頻版等等

另外EVGA的主機板系列,由於都使用中高階晶片組
也鎖定在Gamer市場居多,所以一般Value系列的使用者比較沒有機會接觸到

不過顯示卡部分
在2012年12月 EVGA搭配台灣通路很大的捷元電腦代理商
先將VGA產品採用通路代理銷售模式再度引進台灣
並主打2大亮點

01. 五年保固+一年非人損換新品
02. 90 天進階升級方案舊卡換新卡

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

─────────────────────────────────

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

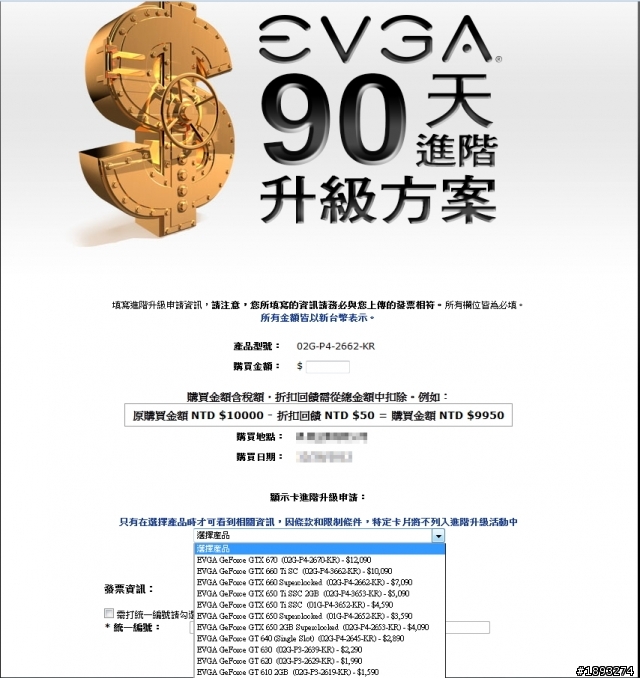

90 天進階方案,其實早期在北美已經行之有年
又稱做Advanced RMA 說白了就是EVGA將你手上的產品
在你購買三個月內,用原本售價-50買回,讓使用者不會損失太多的二手價差
然後使用者在貼補相對得金額購入更高階的VGA
當然這個方案只允許升級,不允許降級
並且要含稅金和發票購買第一手證明才可以

例如:先以 6666 購入GTX660 用了三個月內想升級GTX670 或GTX660 Ti
此時只要將GTX660 跟EVGA 申請退換方案
就以 6666 - 12090(GTX670的價格) 此時在補給EVGA 5424 元和補上50價差
舊卡EVGA將會派黑貓宅配收回審核。非人損後通知付款即可升級

詳情以及適用條款和型號:請參閱EVGA官方條款

─────────────────────────────────

廢話不多提,本次剛好有機會拿到一片 EVGA Z77 Stinger mini-ITX
順便搭配 EVGA GTX 660 Superclocked 一起做個簡單開箱和測試

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

EVGA第一次進入mITX的主機板作品
代號 Z77 Stinger <Stinger單字面意思是有刺的

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

EVGA Z77 Stinger 主打mITX規格
鎖定喜好小台主機的玩家們或者舉辦Lanparty攜帶自己的配備

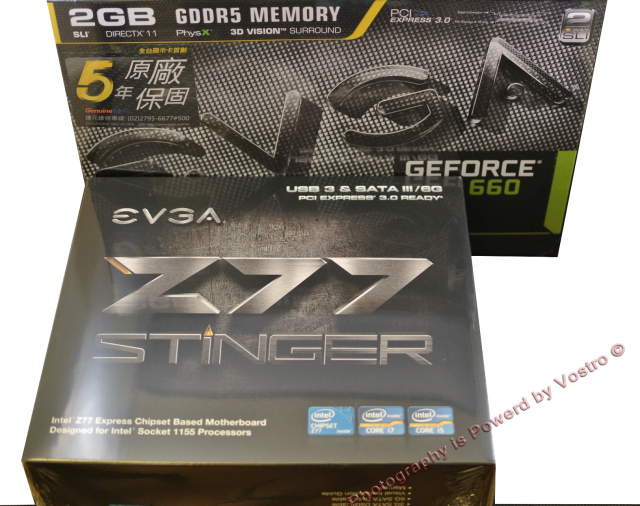

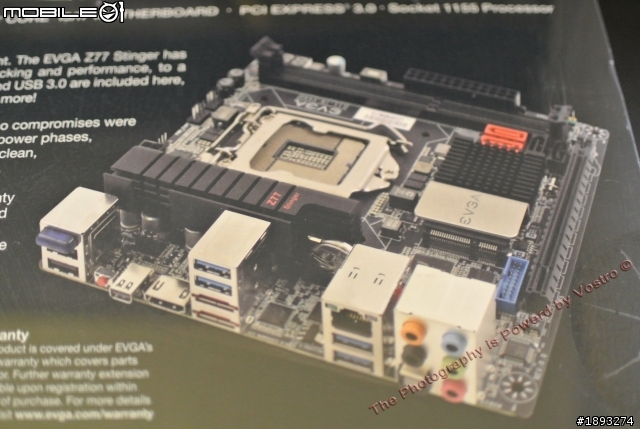

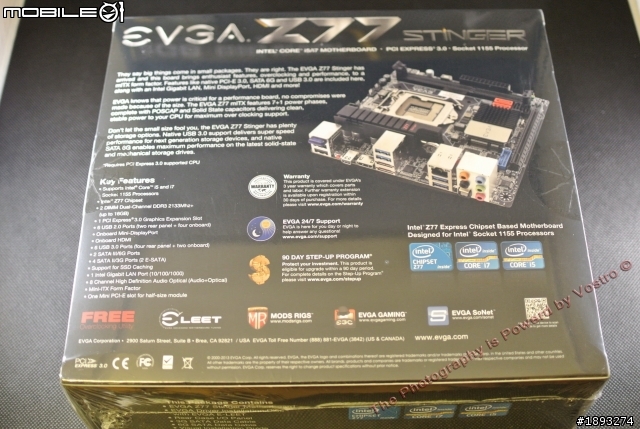

EVGA Z77 Stinger 彩盒正面以及背面

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

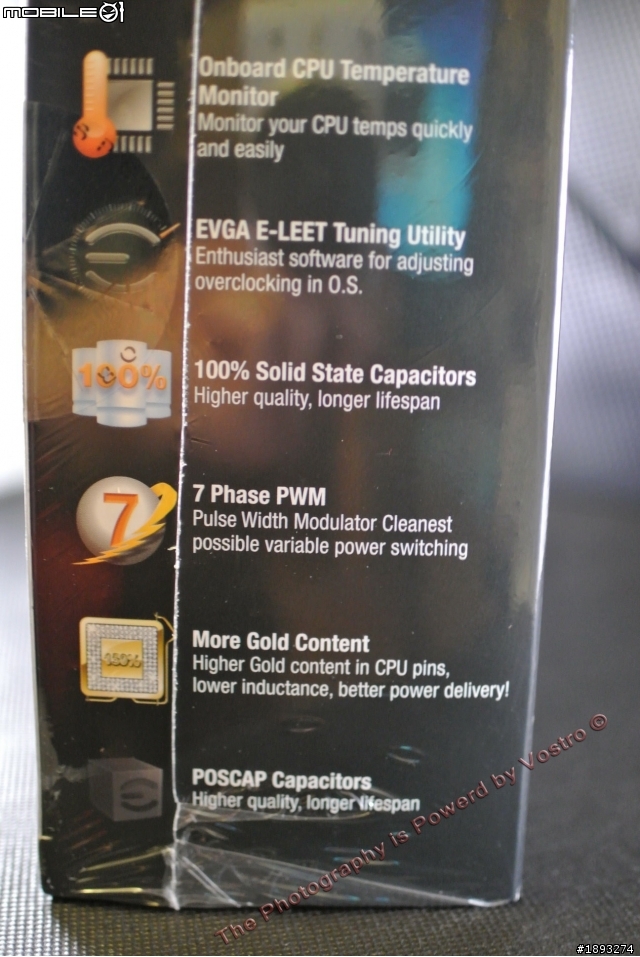

側面則是 EVGA Z77 Stinger 的特色
主打內建溫度偵測
和CPU-Z合作開發的E-LEFT監測和調教工具
100%固態電容和長壽命高品質
以及 7 相數位電源設計
並強調CPU 腳座採用黃金接點

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

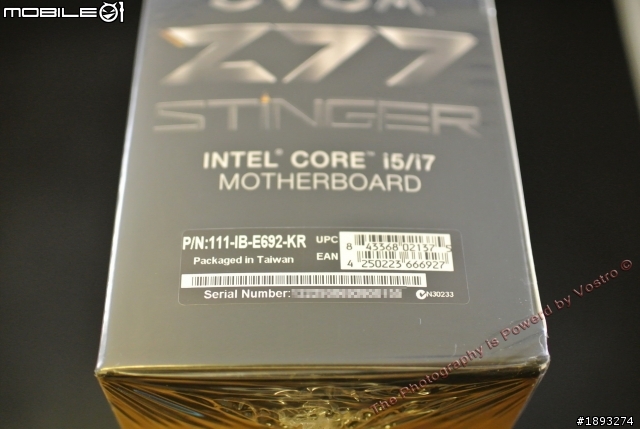

EVGA Z77 Stinger 的包裝產地是在台灣

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

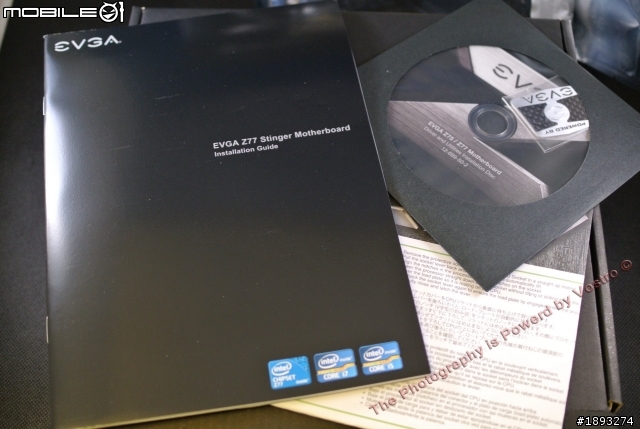

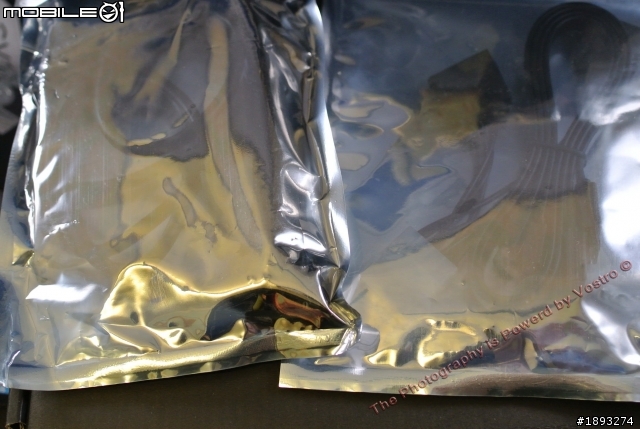

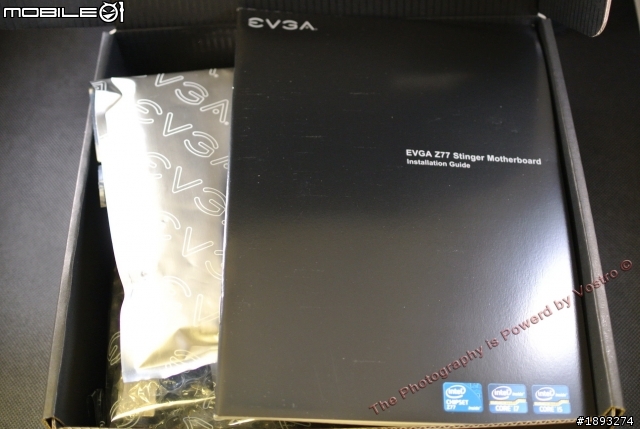

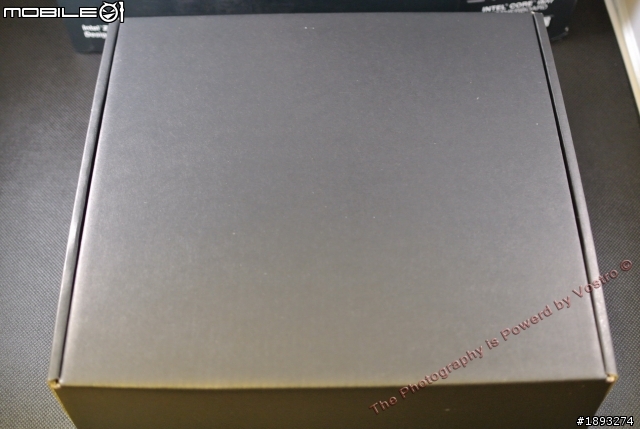

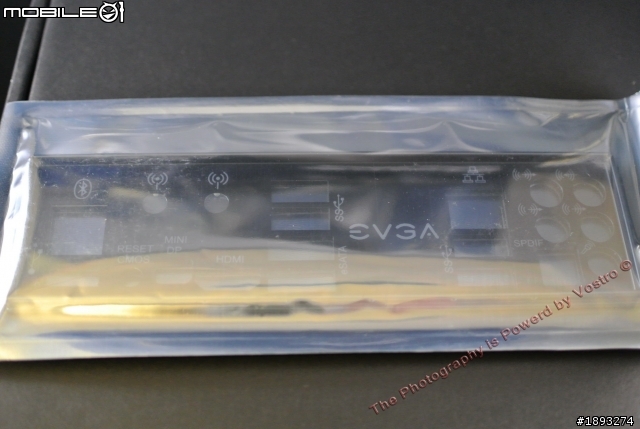

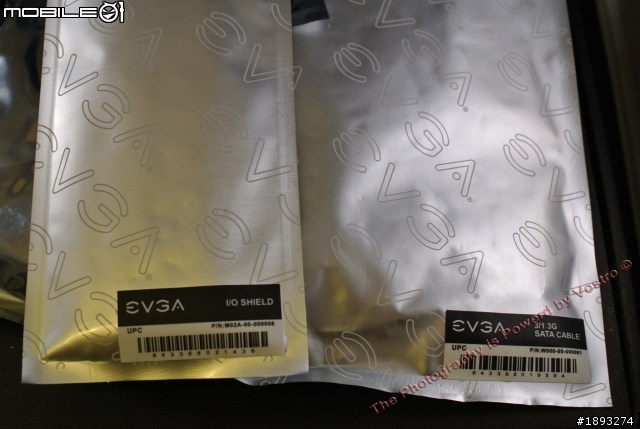

打開後可以看到簡單的配件以及說明書還有線材和擋版等等

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

主機板本體

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

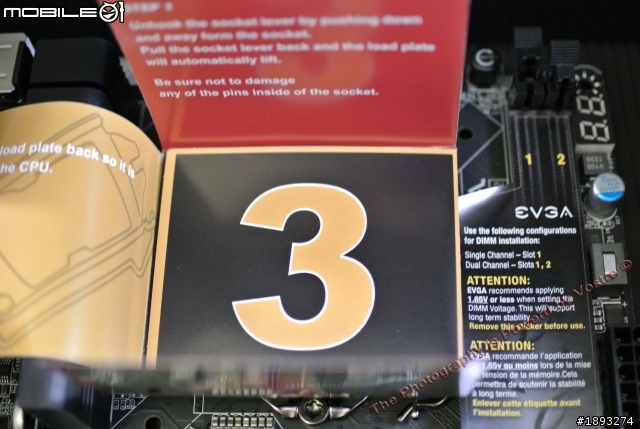

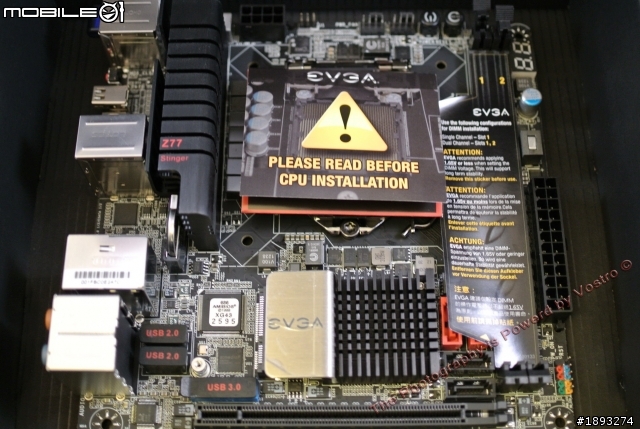

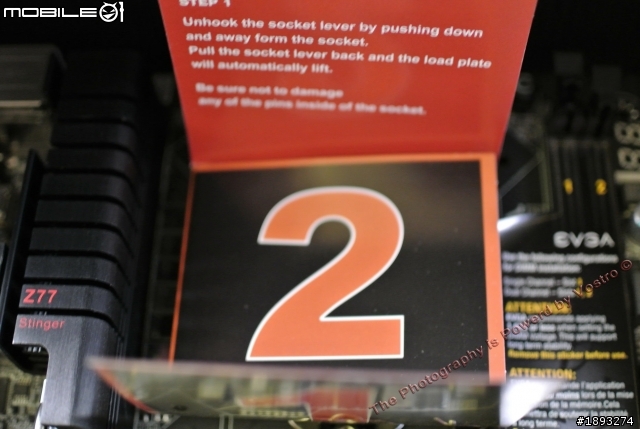

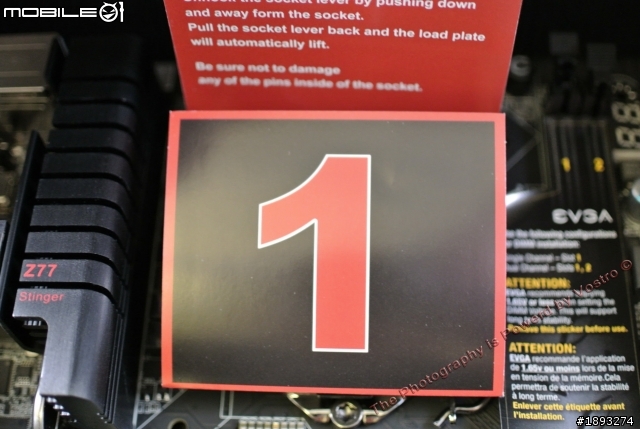

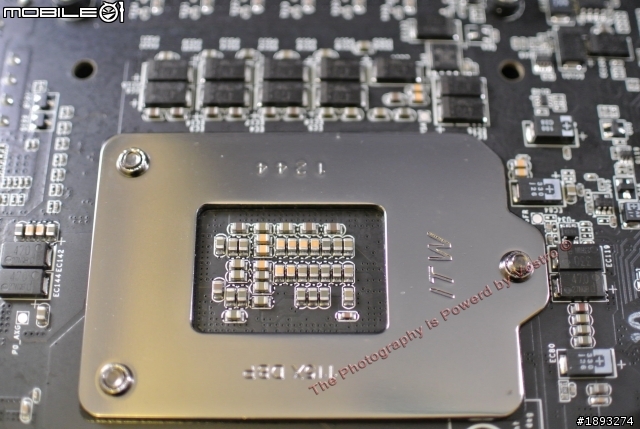

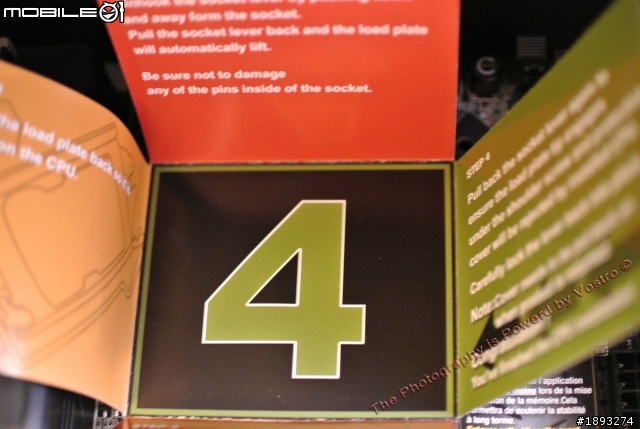

CPU腳座上方有4段說明提醒

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

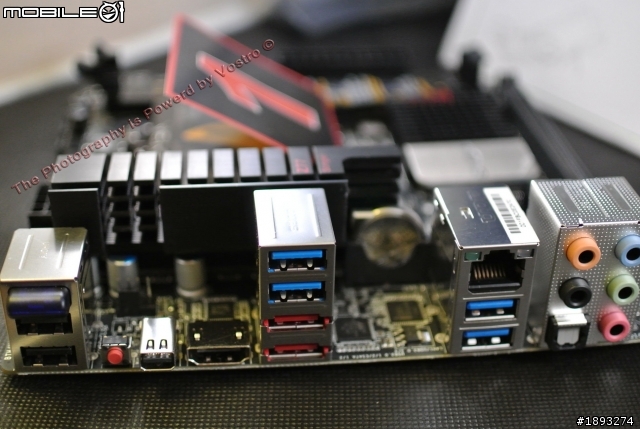

EVGA Z77 Stinger 的後I/O
特別提供了4組USB 3.0 (Intel + ASmedia) 以及一組藍牙接收器
以及 Mini-DisplayPort+HDMI、2組eSATA(Marvell)、Intel 網路+ Clear CMOS按鈕

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

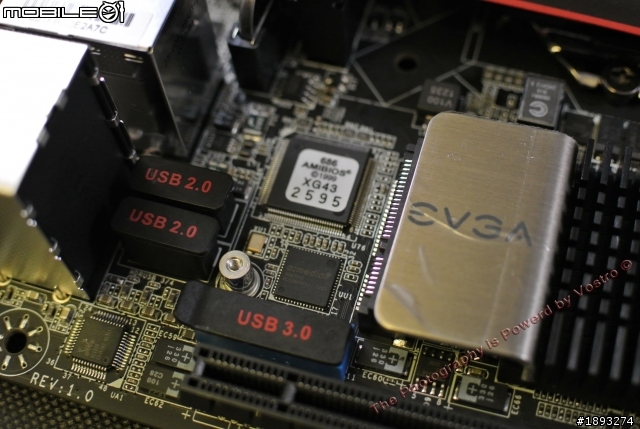

內接2組USB2.0以及一組由ASmedia提供的 USB3.0 19Pin

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

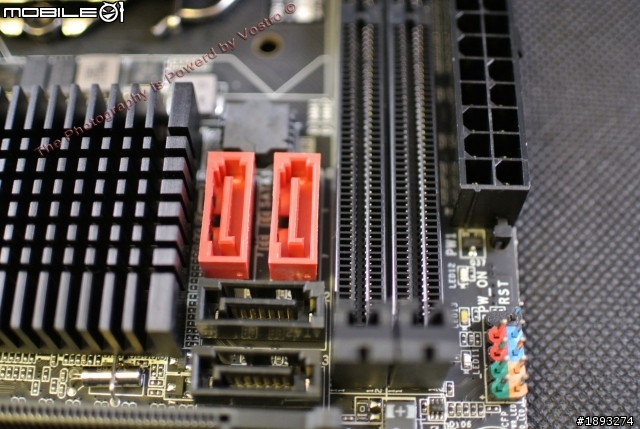

另外也採用標準Z77配置 SATA 6Gbps + SATA 3Gbps 共四組

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

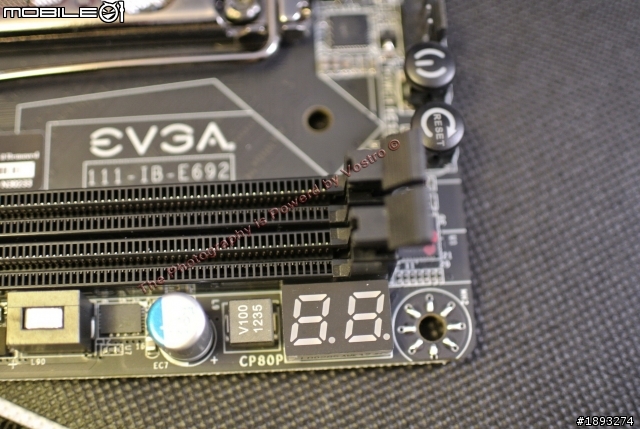

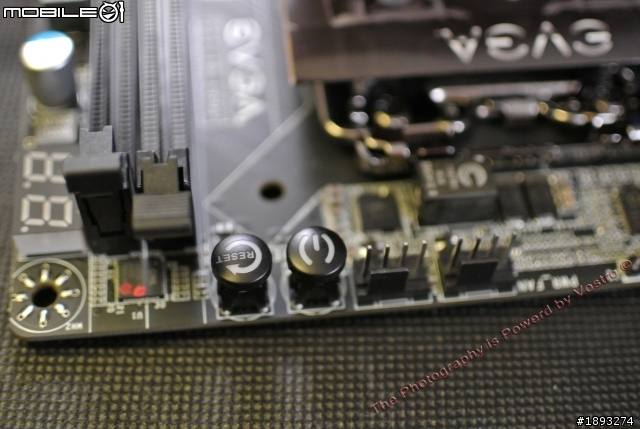

另外也板載了Power和Reset開關

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

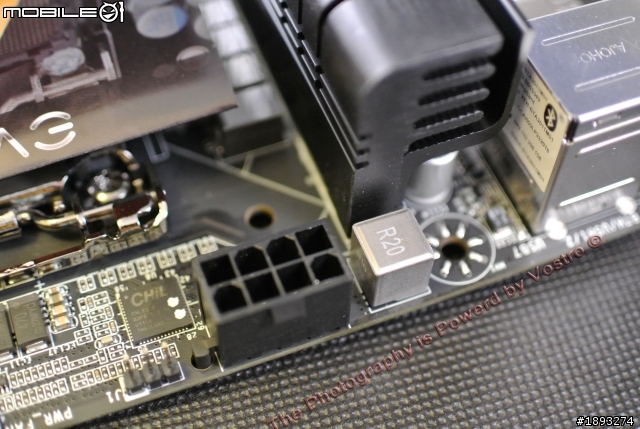

電源輸入採用8Pin設計

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

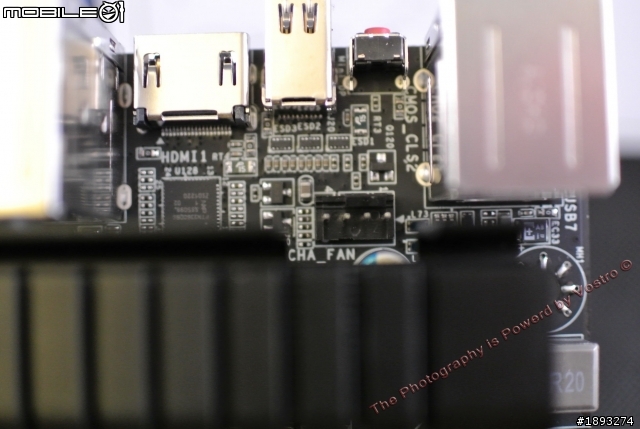

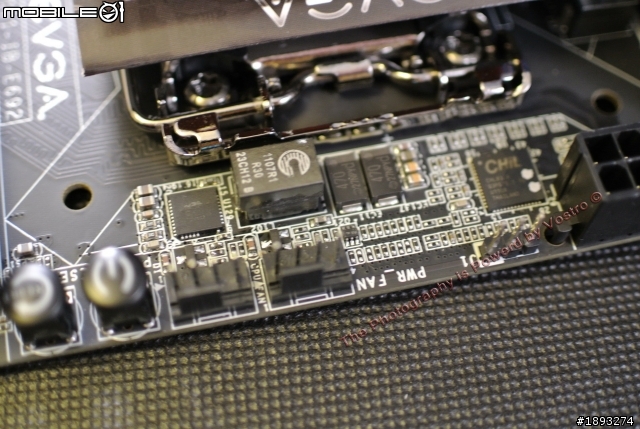

以及三組PWM風扇接頭

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

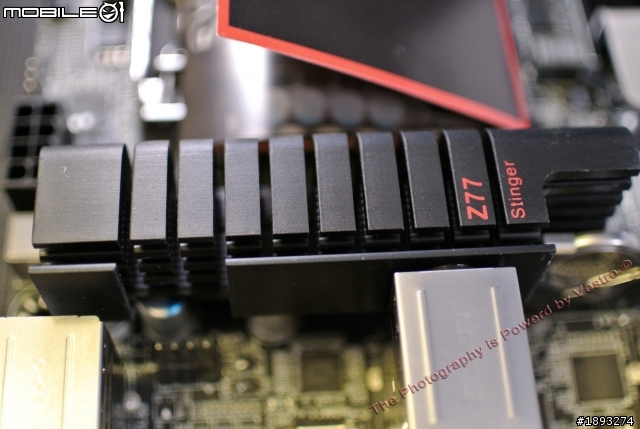

MOSFET部分也採用了散熱片加強散熱

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

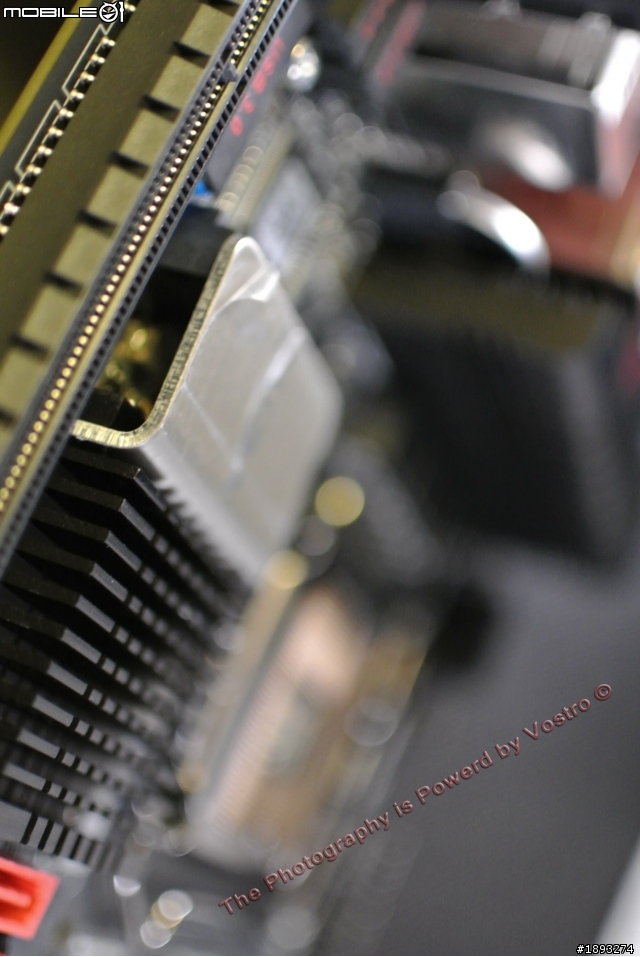

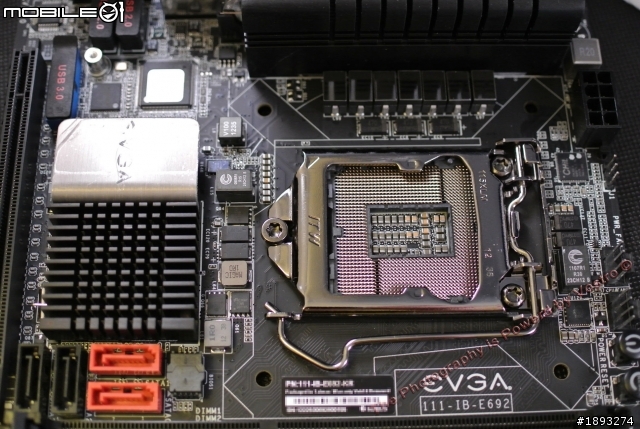

7+1相的電源設計以及採用CPU腳位遠離PCI-e的線路設計,以防卡件或Cooler撞到VGA背版
也方便讓極限玩家們上大口徑砲管不會卡件

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

兩組標準記憶體配置,最高支援到DDR3-2133

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

PCH 散熱片下方搭配了一組半高 Mini-PCI-e 支援無線網路

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

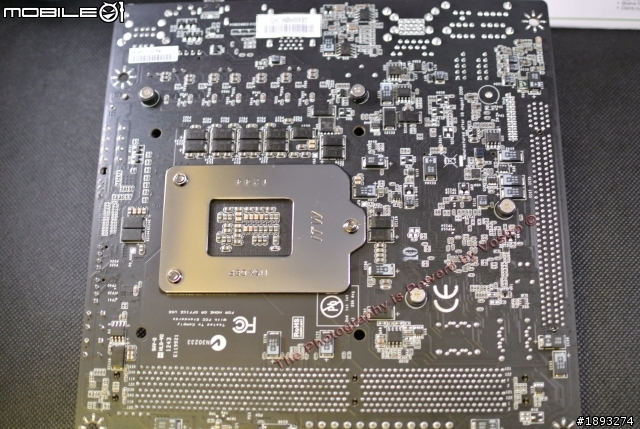

EVGA Z77 Stinger 的背面<由於元件較多<此板無法安裝強化背板>

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

─────────────────────────────────

主機板介紹完後,接下來順便開一下 EVGA GTX 660 Superclocked

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

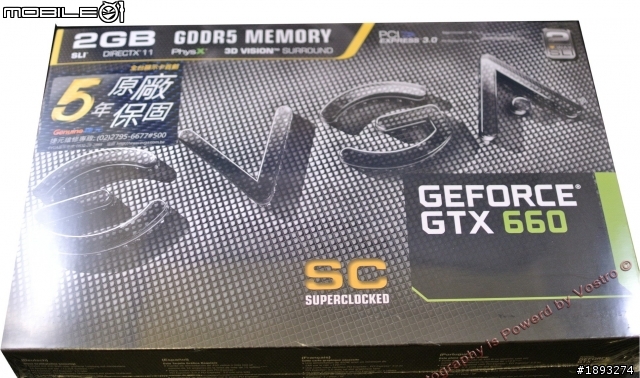

EVGA GTX 660 Superclocked 由捷元代理,提供五年保固

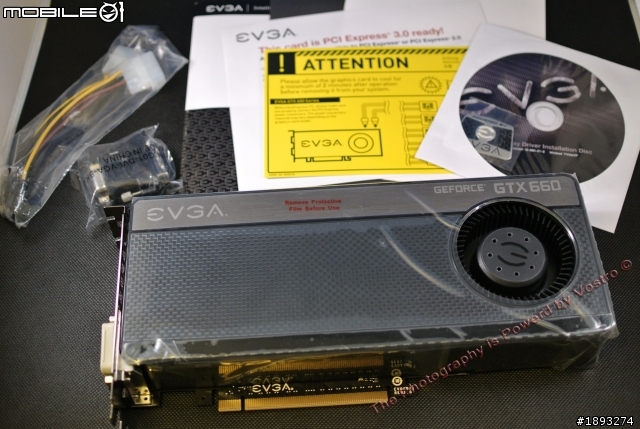

打開後 EVGA GTX 660 Superclocked 的配件很簡單
本體 + 電源轉接6Pin + DVI 轉接頭並附上一本台灣專用的說明書

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

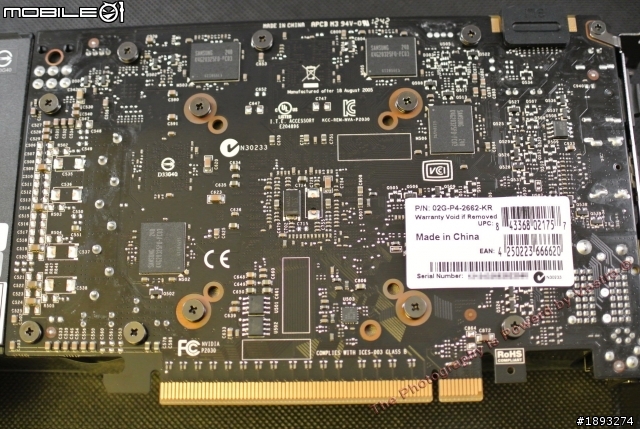

EVGA GTX 660 Superclocked 背面,採用公版短版設計

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

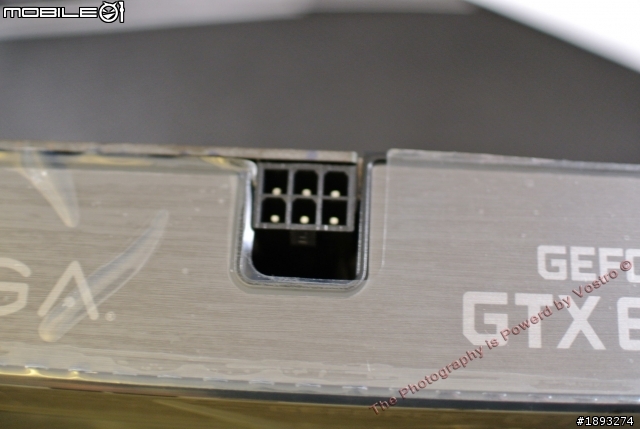

上方需要一個6Pin接口

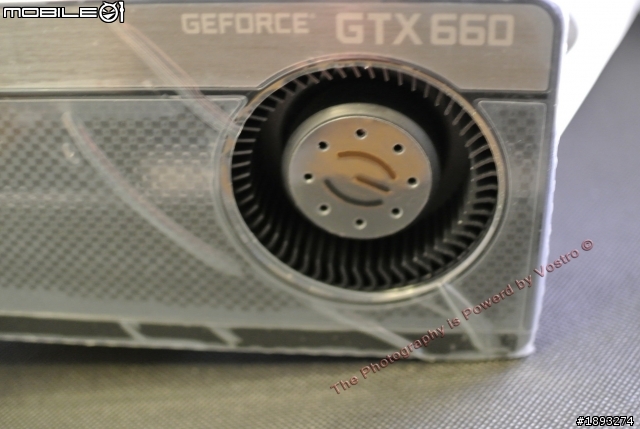

搭配鼓風扇,採用抽風排熱方式

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

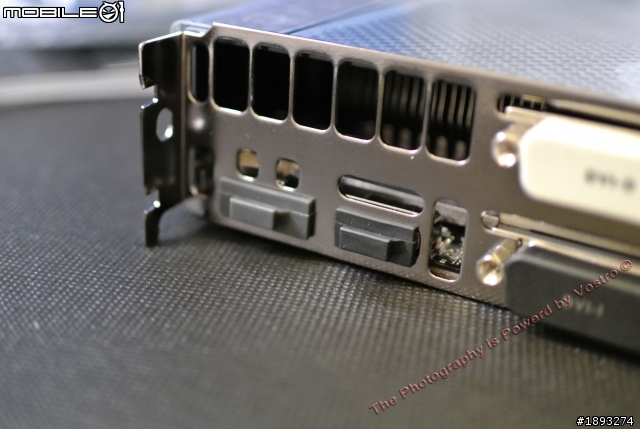

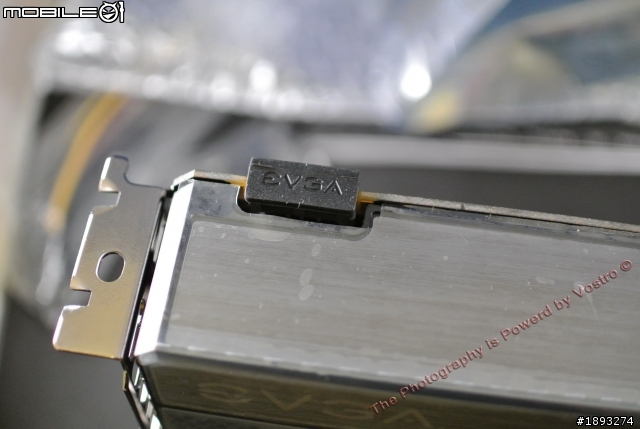

SLI 金手指也附上了保護蓋以免氧化

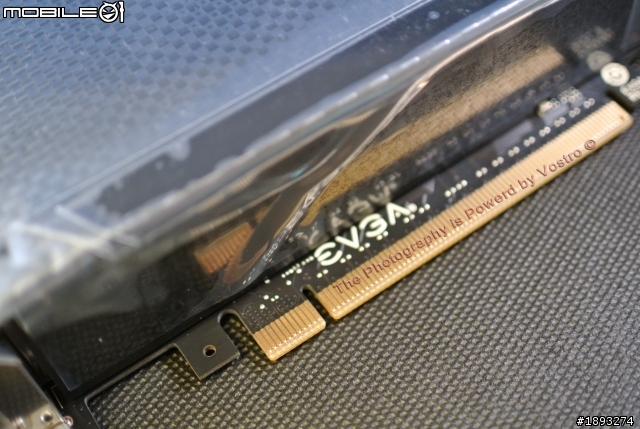

PCB 下方則印了EVGA字樣,代表EVGA的參照公版設計

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

輸出端子也一映俱全

HDMI / DVI / /DP

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

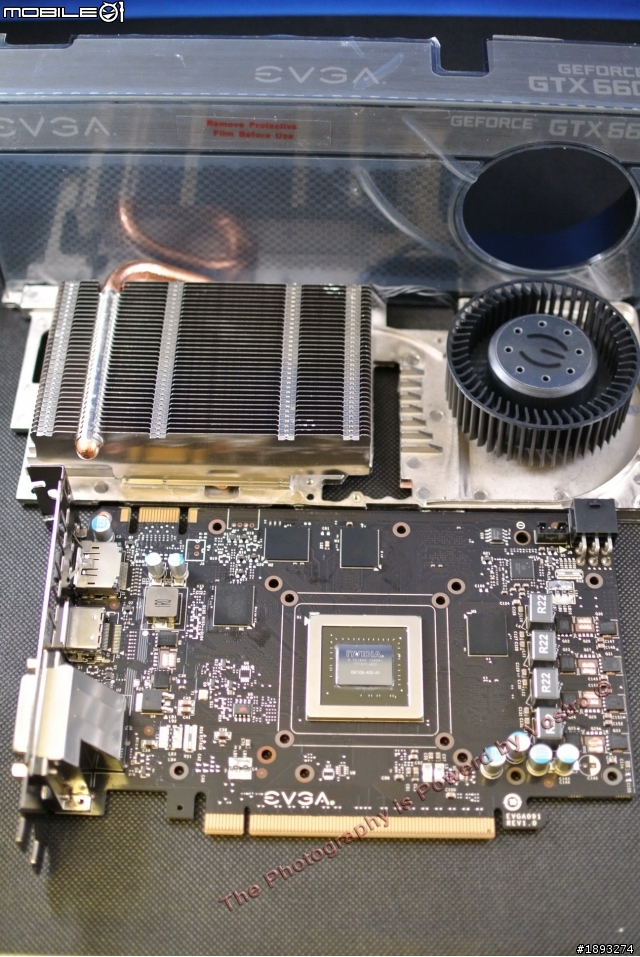

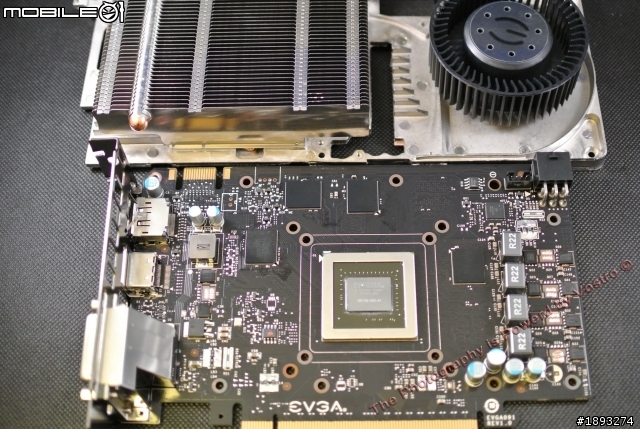

脫光後:::
EVGA GTX660 SC 也是參照公版的 4 phase GPU PWM design

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

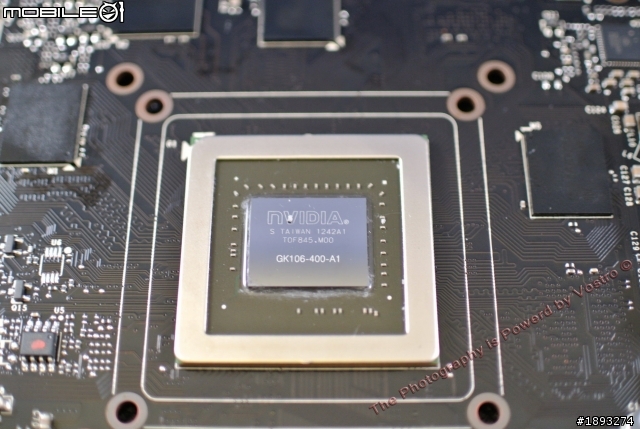

驗明正身GK106 A1

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

PCB中國製造以及採用SAMSUNG 2GB GDDR5顆粒

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

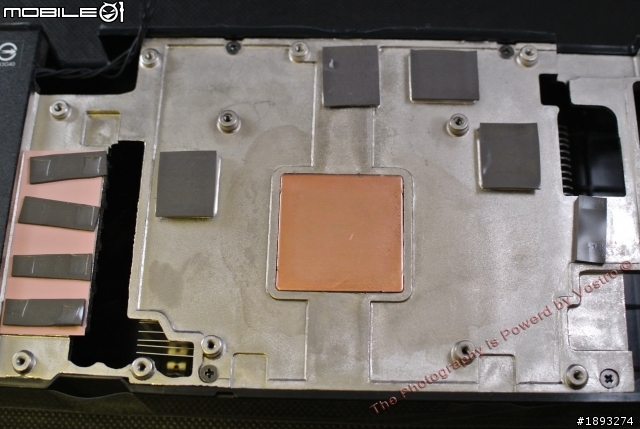

散熱模組部分

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

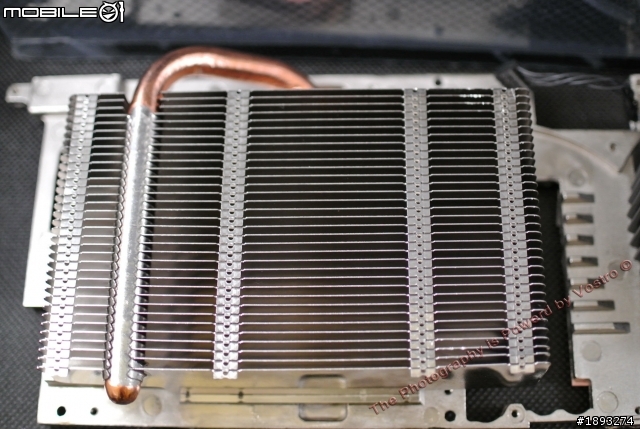

散熱片僅採用一根熱導管,算是美中不足的地方

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

─────────────────────────────────

硬體部分介紹完畢,接下來上機和做一些簡單測試

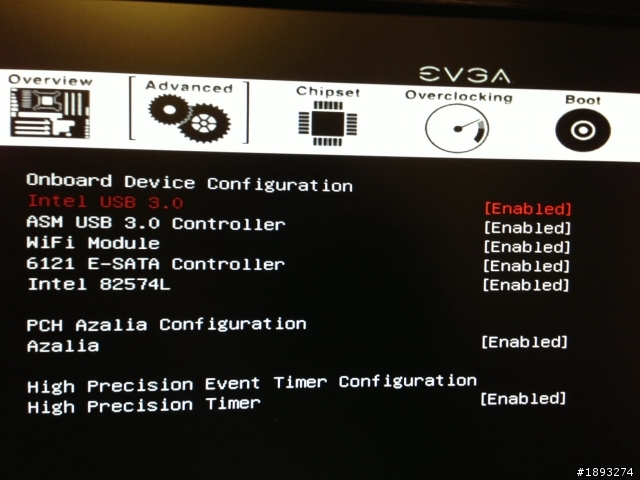

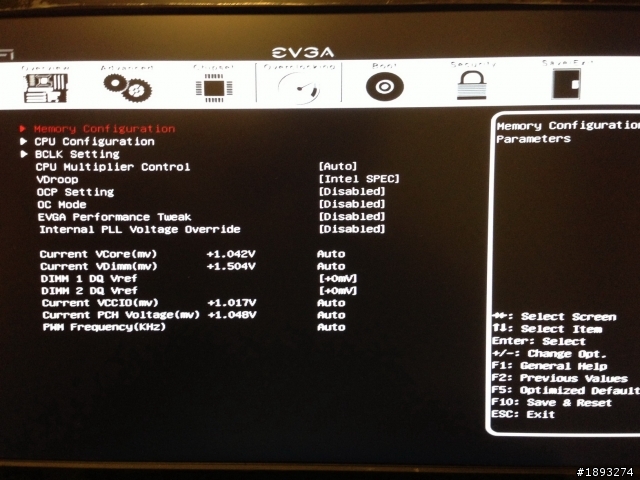

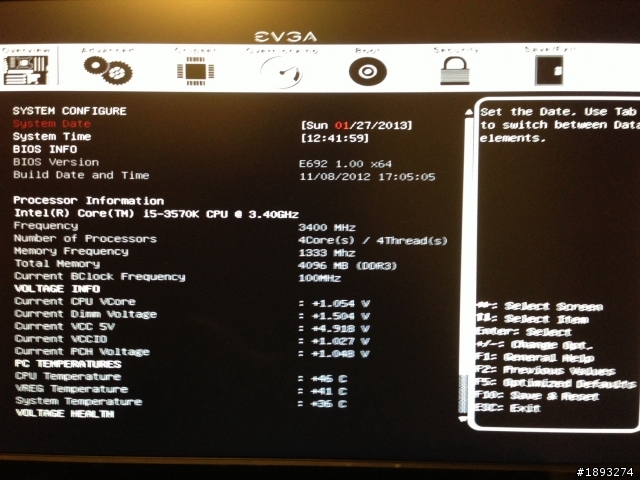

EVGA Z77 Stinger 的開機BIOS部分

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

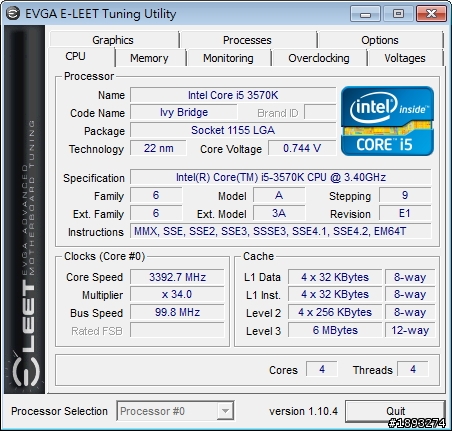

EVGA E-LEET TUNING UTILIT 算是EVGA和CPU-Z一起共同開發的偵測和微調軟體

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

另外,顯示卡部分

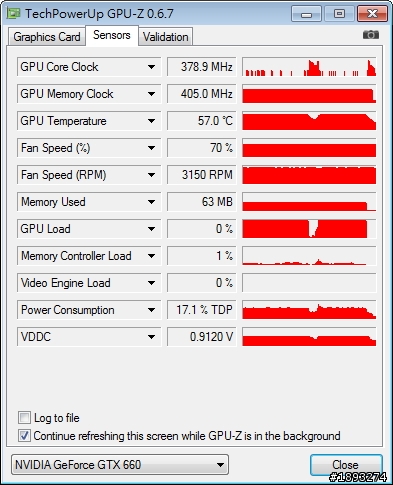

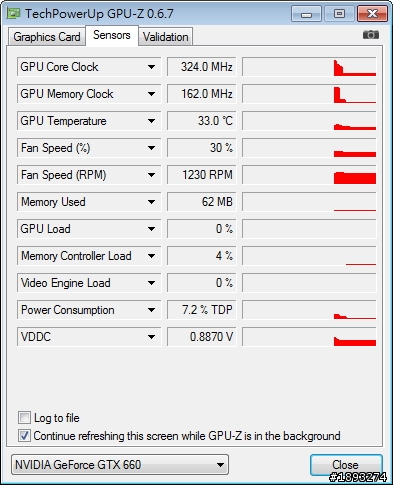

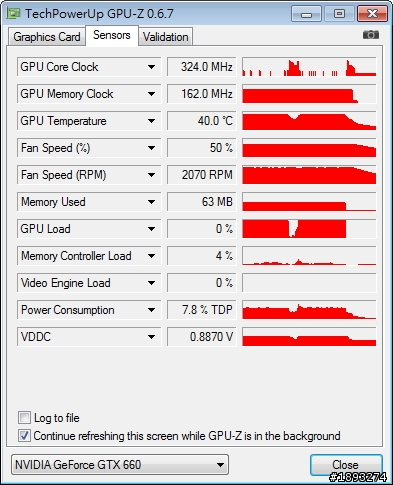

EVGA GTX660 SC 的起始待機溫度大約30到35前後

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

全速最高運轉時可以到達75度,不過此時鼓風扇就會像吹風機一樣瘋狂運轉

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

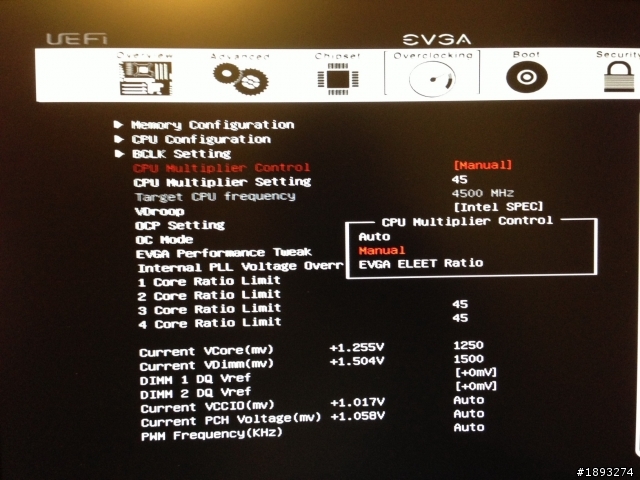

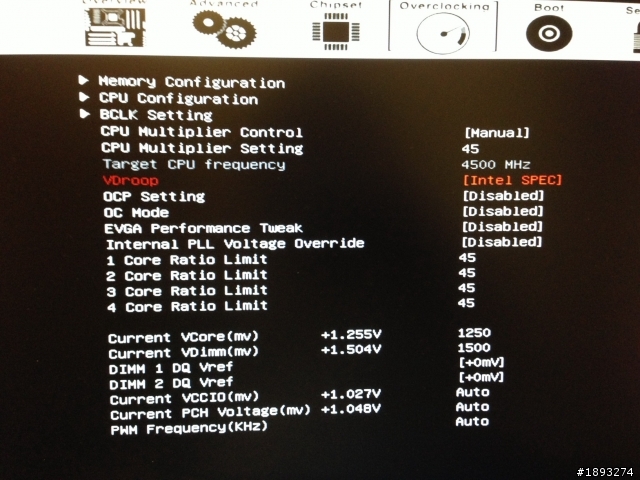

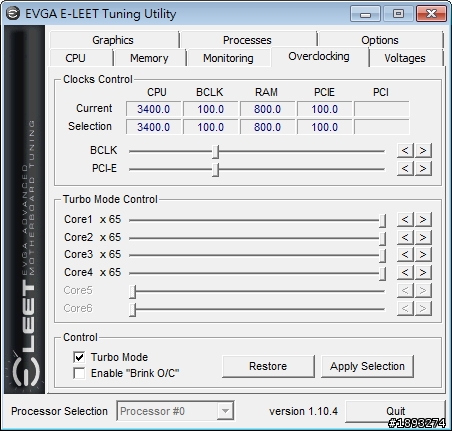

另外,在OC 部分也提供多組 微調超頻參數選項
或者可使用 EVGA E-LEET TUNING UTILIT

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked
雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

一些簡單的Benchmark參考
EVGA Z77 Stinger mini-ITX + EVGA GTX 660 Superclocked + i5 3570K

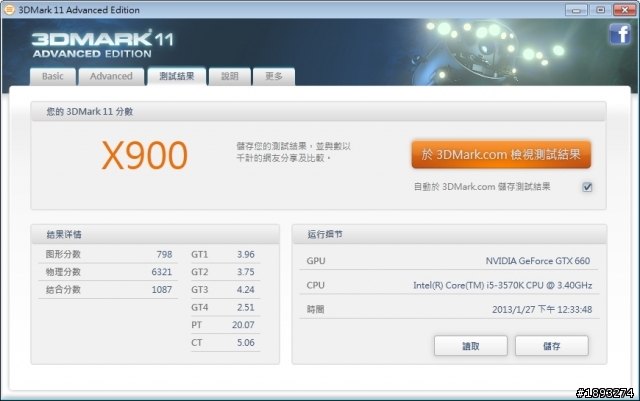

3DMark 11

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

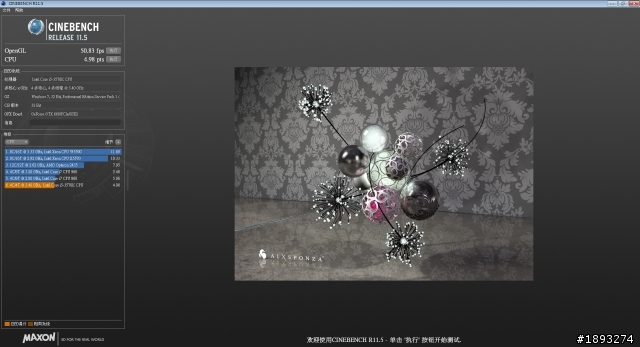

Cinebench

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

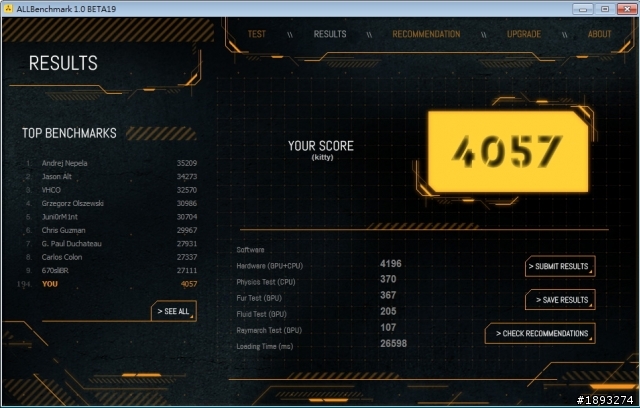

ALLBenchmark 最近很夯的貓吉拉

雙潮來襲 EVGA Z77 Stinger ITX + EVGA GTX 660 Superclocked

─────────────────────────────────

最後,雖然EVGA的主機板都是偏向中高階部分
代理商和原廠公司可能尚在規劃中再度回到台灣銷售
因為EVGA最後一次在台灣銷售主機板已經是兩三年前的是情
不過 EVGA 的主機板和顯示卡是有提供全球RMA保固
真的有興趣的玩家們,就得暫時先透過國外通路管道購入
有送修保固問題在與EVGA SUPPORT聯絡RMA寄送並負責單向運費

售價方面 EVGA Z77 Stinger mini-ITX 是 200 美元
和同系列的Z77 ITX產品相比,算是差不多的


不過現在對台灣使用者最好的消息
EVGA的顯示卡算是有競爭力和價格以及領先其他品牌的五年保固服務
而 EVGA GTX 660 Superclocked 台灣建議售價是$6990
購買GTX650 Ti含(以上)註冊後會在附贈刺客教條三正版遊戲


以上是關於 EVGA Z77-ITX 主機板 + EVGA GTX660 SC 顯示卡的開箱參考
