[開箱] Mini-ITX 攻頂新選擇 ASUS ROG MAXIMUS VI IMPACT

Intel陣營的Mini-ITX從LGA1156/1155
到現在的LGA1150(Haswell)平台
產品線已經愈來愈成熟
和AMD的FM1/FM2/FM2+相比
可以挑選的種類和品牌多上許多。

從LGA1155以後針對MINI-ITX規格小板
有強調OC機能或較好用料規格的
應該是從 EVGA Z77 Stinger 先開始
先前個人也有入手使用過這片板子。

http://www.mobile01.com/topicdetail.php?f=488&t=3178723

只是EVGA的BIOS和可調教性和超頻後的穩定性
還是略遜他牌許多。在BIOS的維護更新上速度也不是很快

在今年夏天終於等到了ROG要推出首片Mini-ITX的消息<也鎖定了上市消息很久。
挾帶著ROG品牌的邪惡之眼，尤其是ITX粉實在很難抗拒這個誘惑




ASUS在MINI-ITX尤其是Intel規格的選擇方案
算是很齊全，從Haswell的H81/H87/Z87分別都有產品線
在Z87方面也提供了 Z87I-DELUXE / PRO
前陣子從朋友那收了一片原價屋特價7490的組合
MAXIMUS VI IMPACT + -Thermalright AXP-200R 的超值組合
他要 Cooler 我要 M/B 於是以心目中理想的價格拆帳入手了

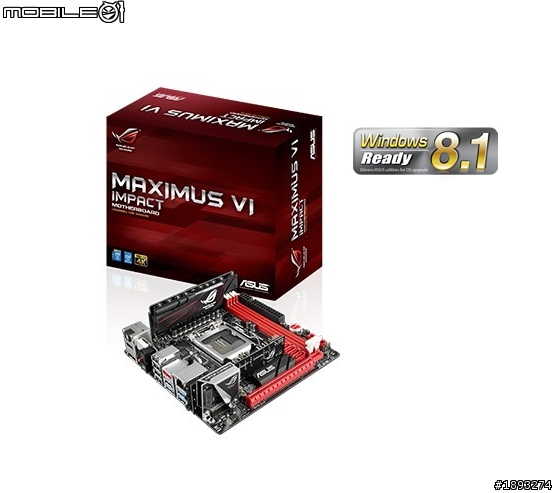

外包裝部分採用ROG專屬的搶眼火紅色



特別註明，從Haswell開始，搭配Core i可以支援HD4K的輸出

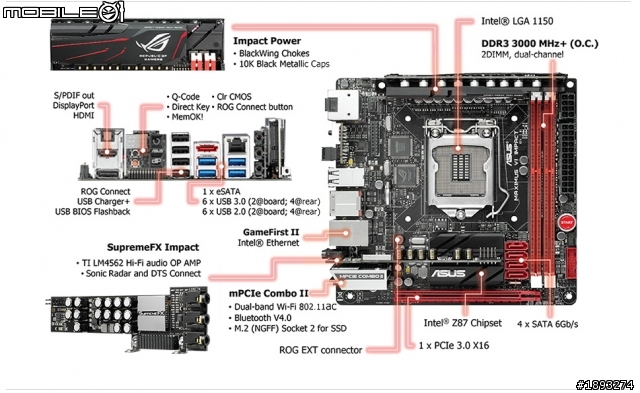

背面則是MAXIMUS VI IMPACT的Features



打開包裝上蓋

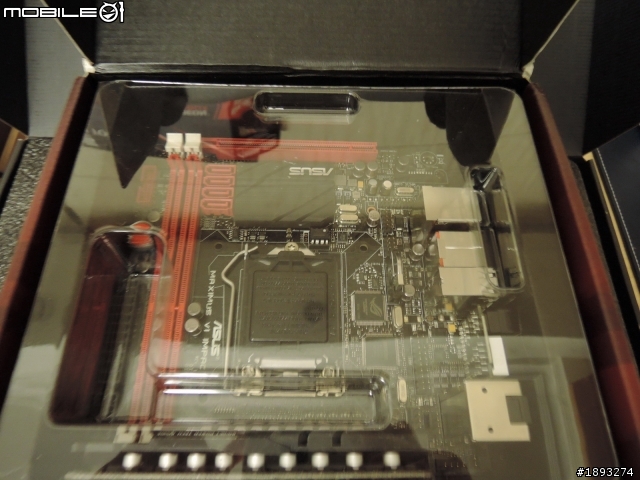

就可以看到ROG主機板包裝都會有的透明側窗俯視主機板特色

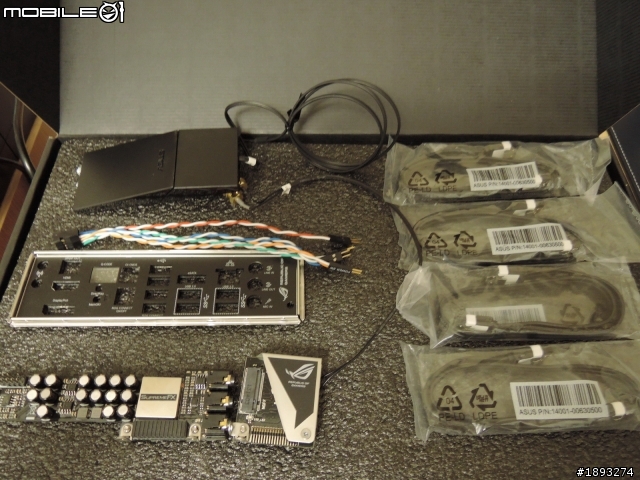

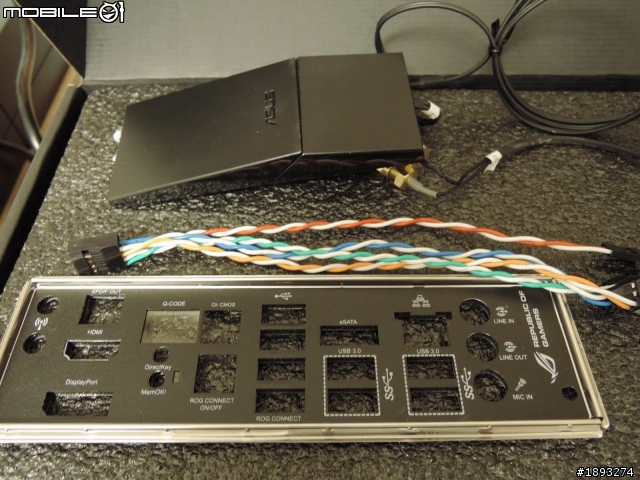

裡面的配件該有的都沒少：
使用說明書/驅動光碟含免費防毒軟體 / I/O 擋板
4條SATA3排線 / Q-Cable /
2T2R 隱藏式天線基座 / ROG 儲存裝置辨識標籤

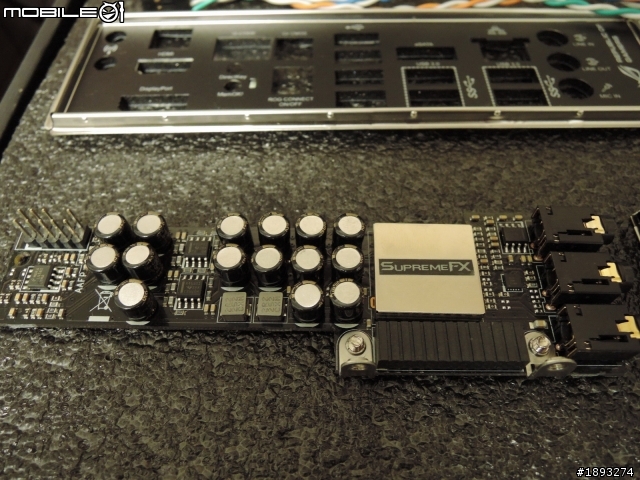

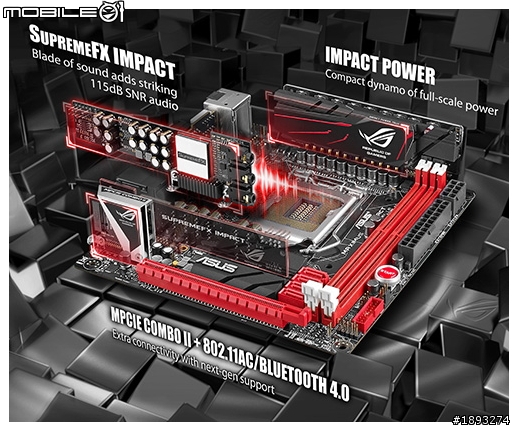

SupremeFX Impact音效子卡(可選擇彈性安裝)
內建4組 Texas Instruments LM4562 運算放大器

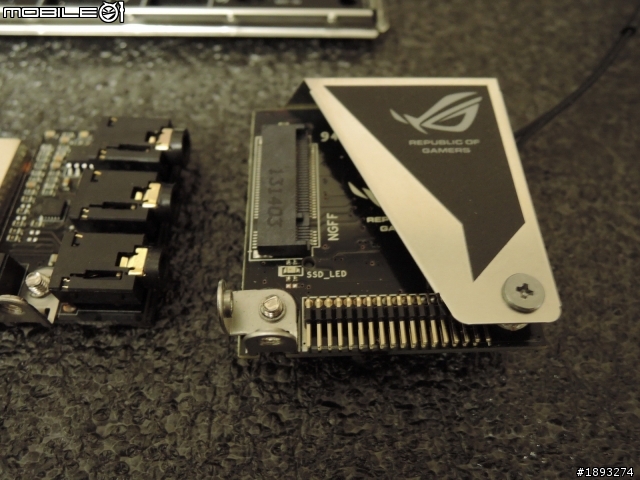

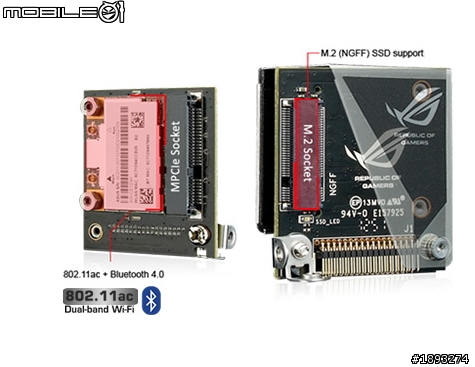

PCIe Combo II card NGFF 整合無線WiFi 802.11 a/b/g/n/ac和藍牙4.0

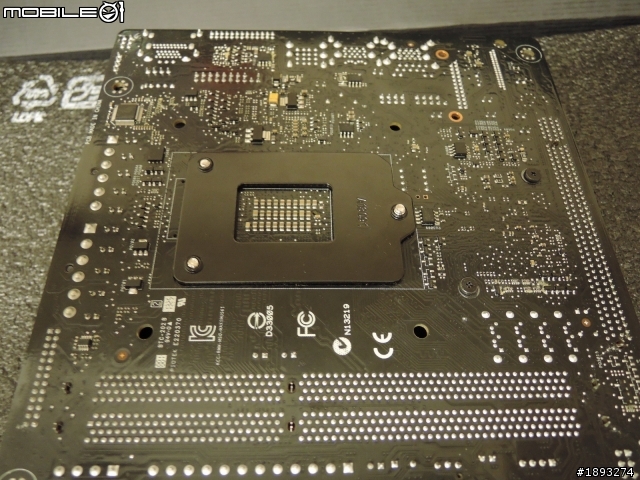

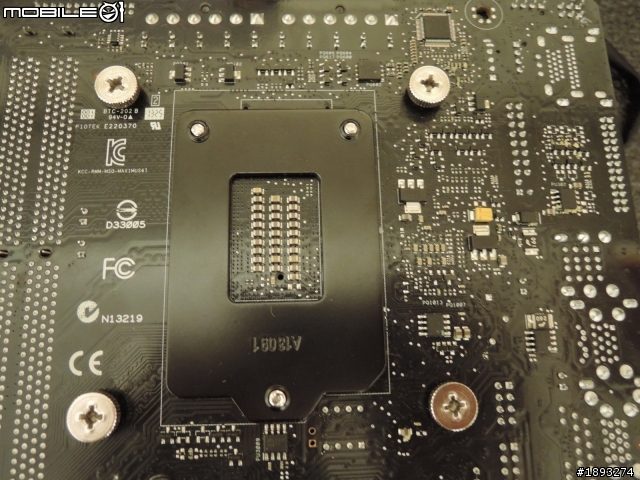

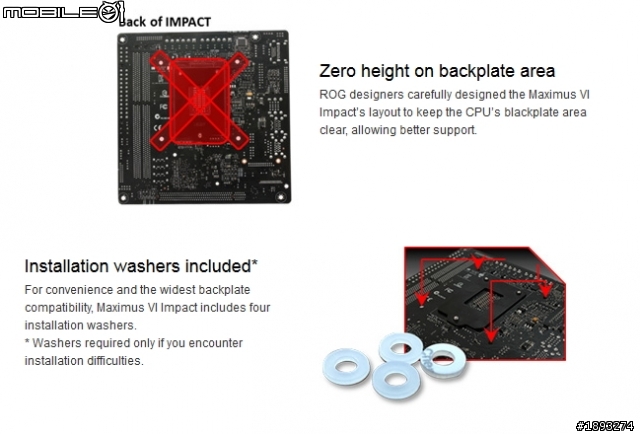

主機板背面部分
ASUS 在官方規格已經有提到不支援某些強化背板的安裝
請盡量選用搭配四根螺絲型的散熱器搭配




mPCIe Combo II 連接器腳位和 SupremeFX Impact 連接插槽
以及 Probelt（探針）接點

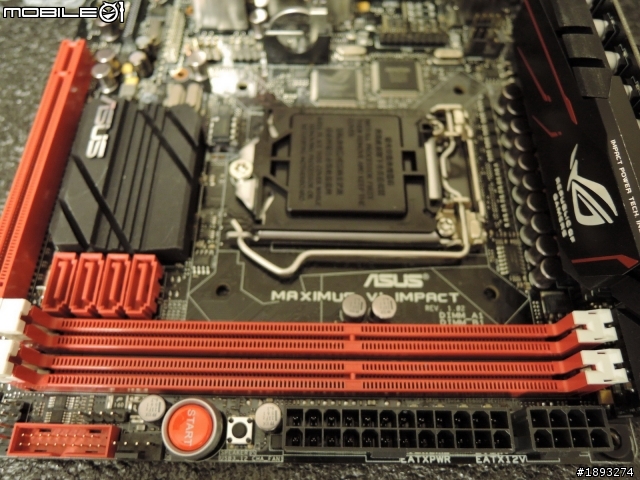

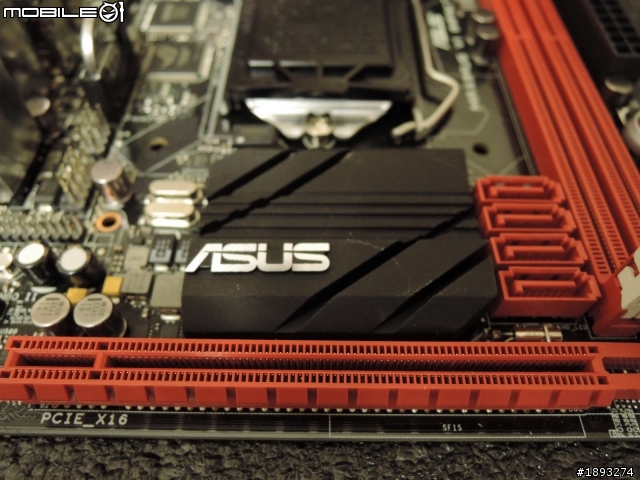

由於空間限制 Z87 PCH 散熱片採用比較小型的設計

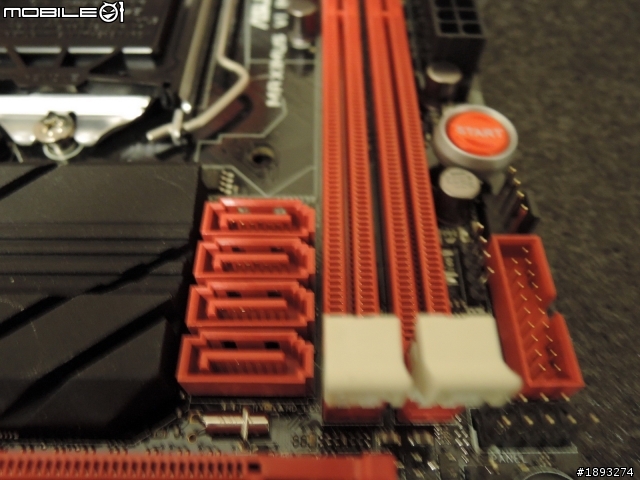

支援4組SATA3.0的儲存擴充設計

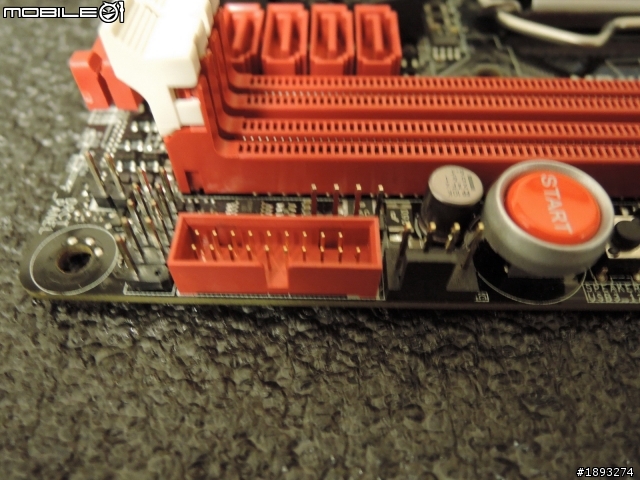

原生19Pin USB3.0也是有的

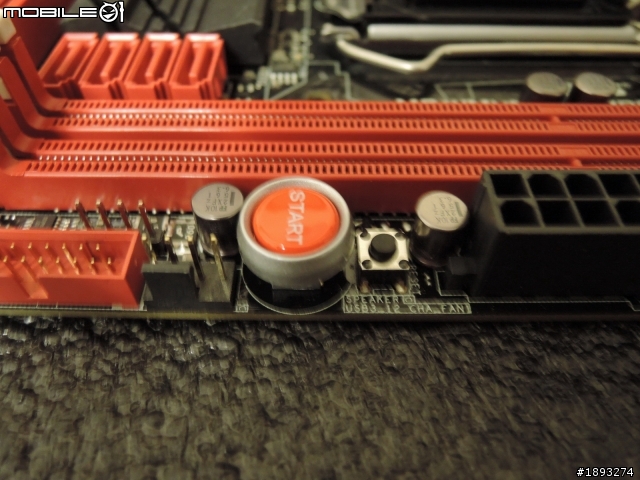

板載電源和重置開關，方便超頻玩家裸測使用

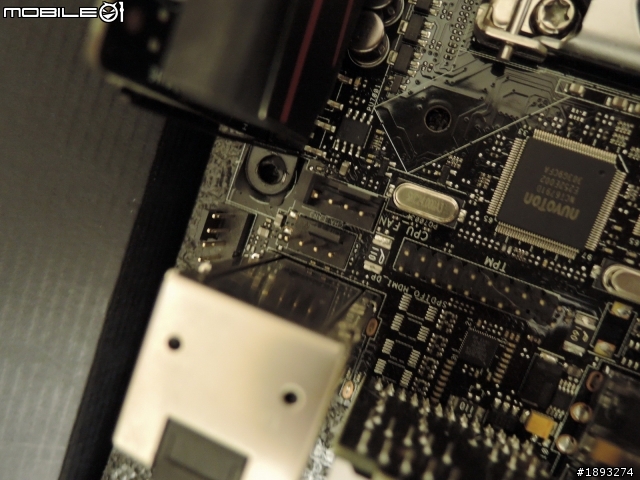

另外也提供了4組的4-pin CPU_FAN；4-pin CHA_FAN1-3
在MINI-ITX板子上算是比較少見的搭配，方便玩家超頻進行更多風扇設置的環境設計

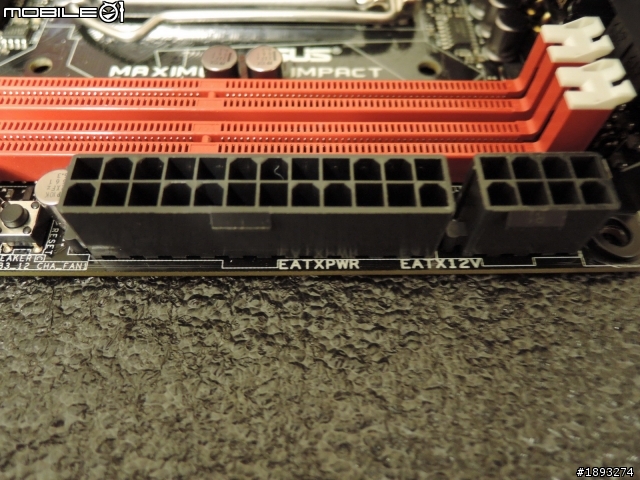

電源輸入部分支援24Pin + 8Pin



記憶體兩組最高可支援到16GB, DDR3 3000(O.C.)

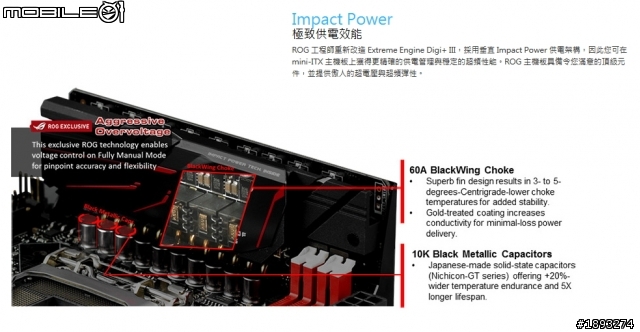

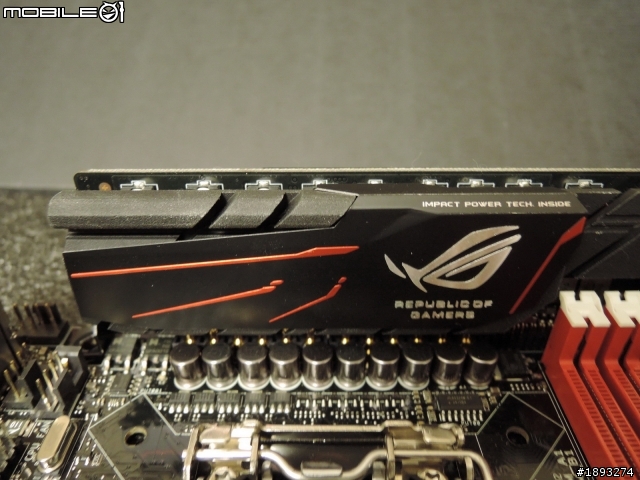

電源供電模組命名為 Impact Power
在 P8Z77-I Deluxe 時就有的子卡供電模組設計
重新強化 Extreme Engine Digi+ III加入
可承受60A負載的BlackWing電感 + Black Metallic電容

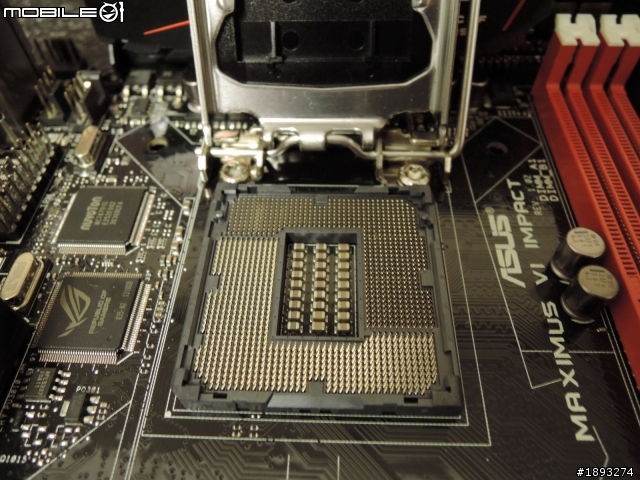

採用LGA1150的腳位，目前最高支援到Core i7- 4771K

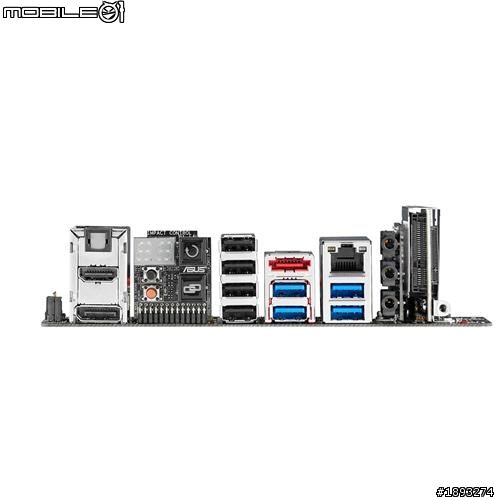

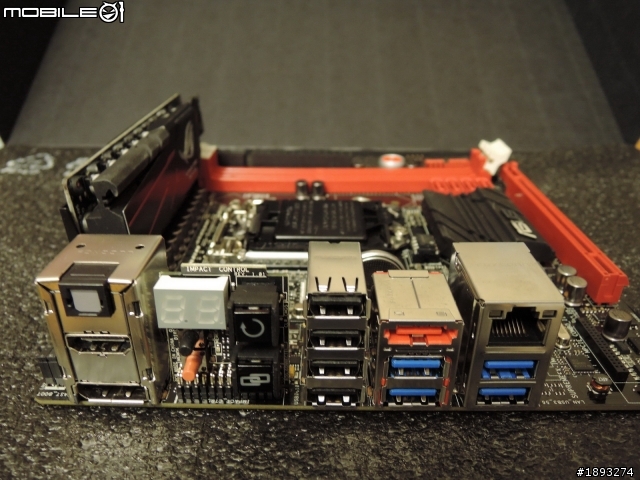

後I/O部份也很齊全：

4組USB3.0+4組USB2.0+ eSATA
DisplayPort/HDMI + Clear CMOS開關/ ROG Connect 開關
Q-Code LED 除錯七段顯示器
DirectKey 直接進入BIOS按鈕和記憶體相容性MemOK!按鈕




───────────────────────────

組裝搭配部分：
如果搭配K系列CPU沒有要大超的話
以及有Mini-ITX機殼安裝空間考量的話
建議可以使用類似個人搭配的 Noctua NH L9i
比較不容易有高度限制




還有背板干涉問題

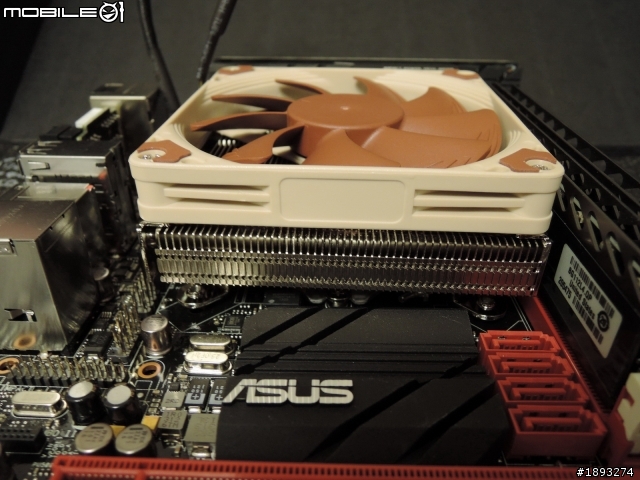

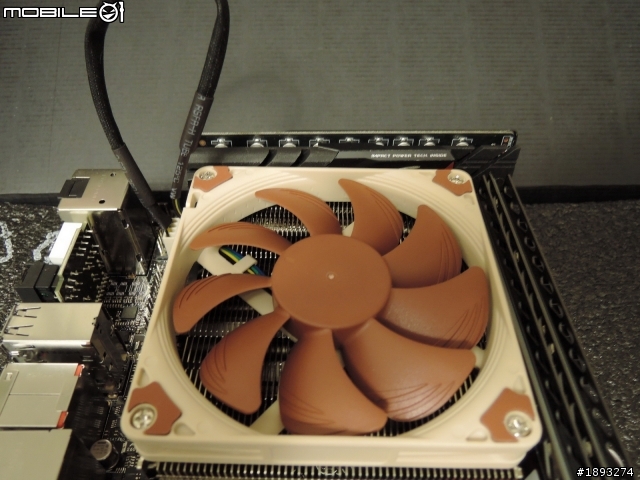

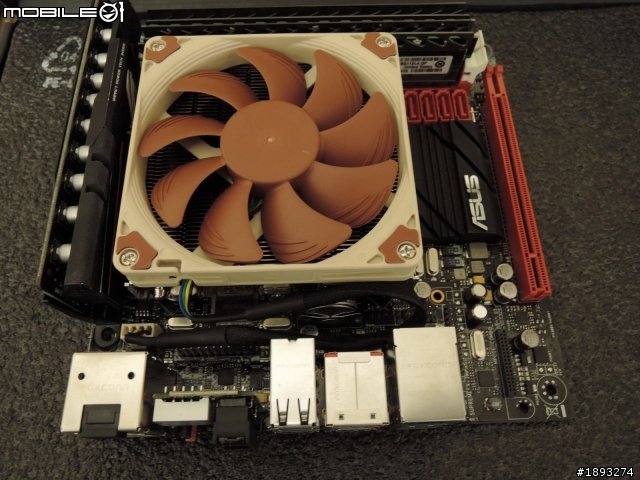

實際組裝搭配 Noctua NH L9i



───────────────────────────
Benchmark 參考搭配平台

ASUS MAXIMUS VI IMPACT
ASUS R9280X-DC2T-3GD5
Core i7 4770K
Crucial 4GB
Intel SSD 525 120GB
SilverStone ST55F-G 550W
───────────────────────────

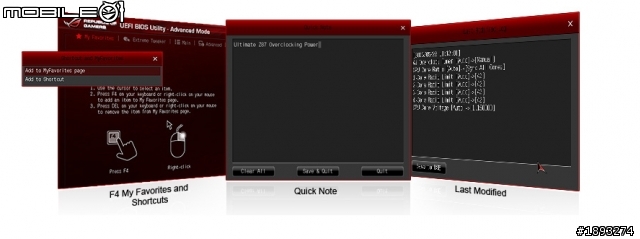

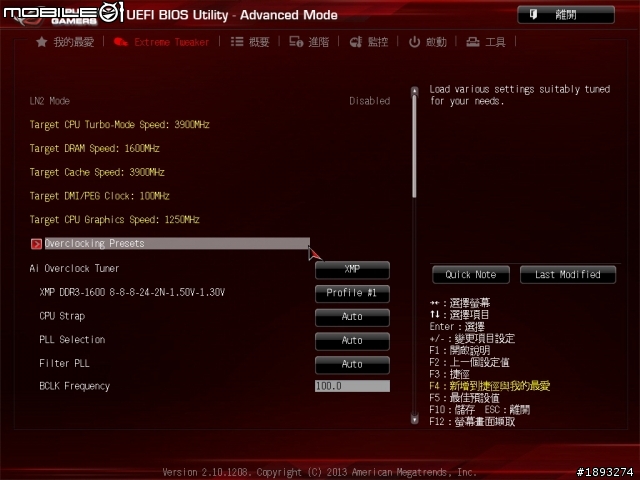

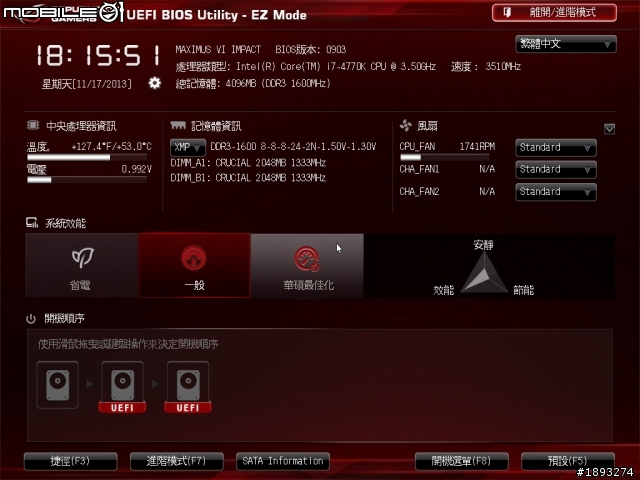

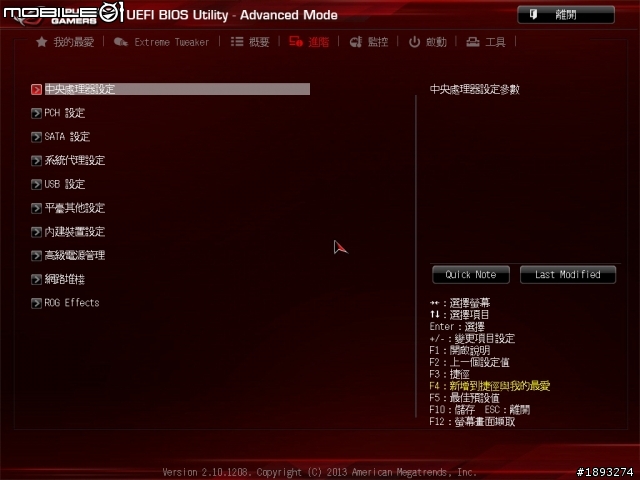

熟悉的ROG BIOS介面
設定檔均可和其他系列板子匯入匯出通用
懶得調教的使用者可以和其他使用者交換分享參數檔






內建實用軟體部分，和其他ROG一樣
Impact當然也可以套用

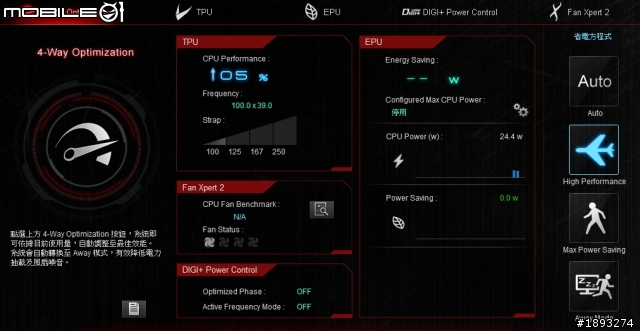

4-Way Optimization

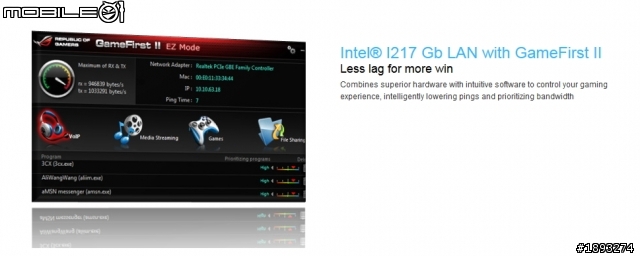

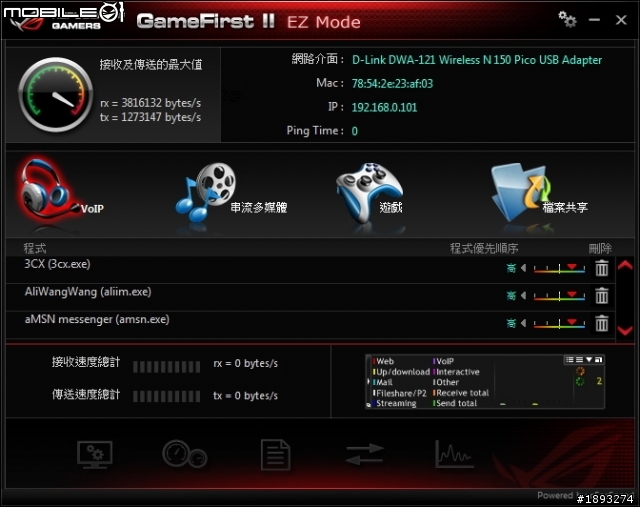

板載 Intel® I217 Gb LAN 可以搭配cFos 客制化版的GameFirst II




如果安裝超過8GB甚至16GB記憶體

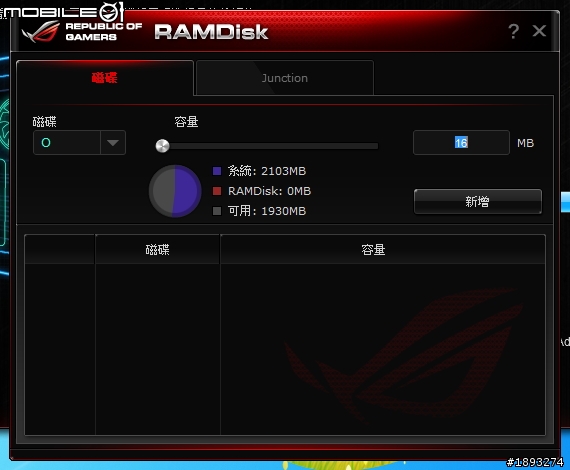

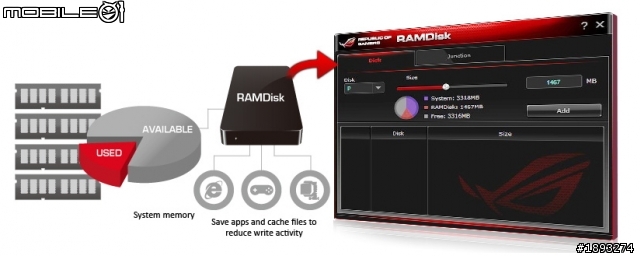

有RAM DISL 的話，免費的ROG RAMDisk 也蠻實用

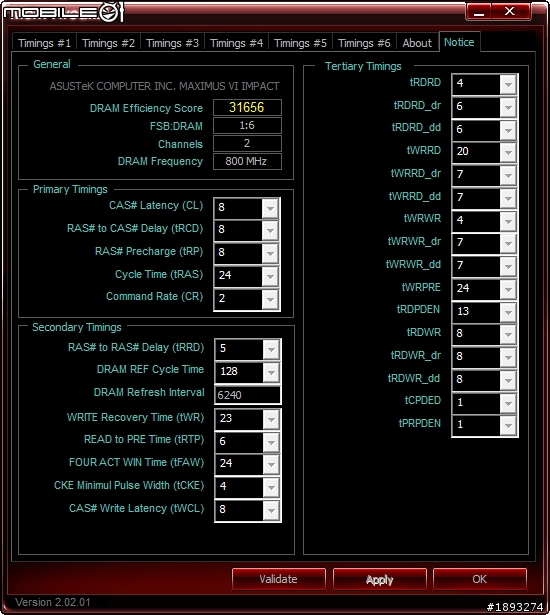

搭配超頻的 MemTweakIt 記憶體參數調教小工具

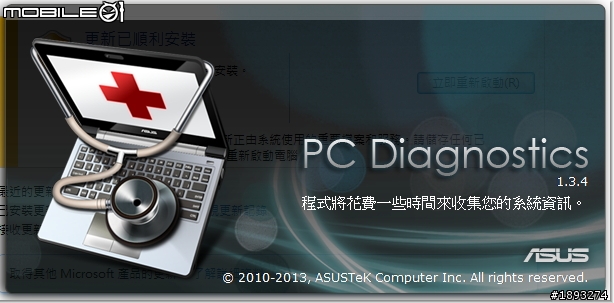

ASUS PC Diagnostics 系統診斷家

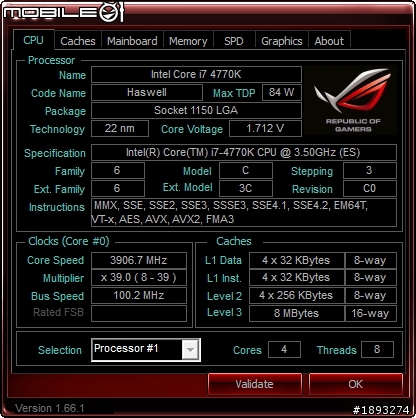

CPUID ROG CPU-Z

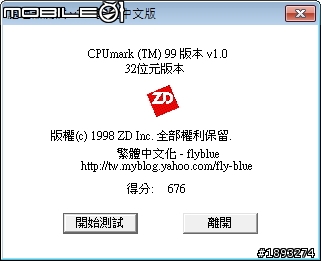

CPUMark 預設Core i7-4770K

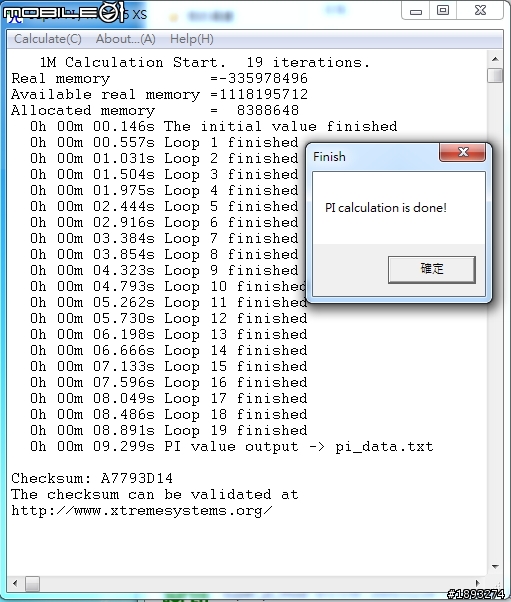

Super Pi 1M

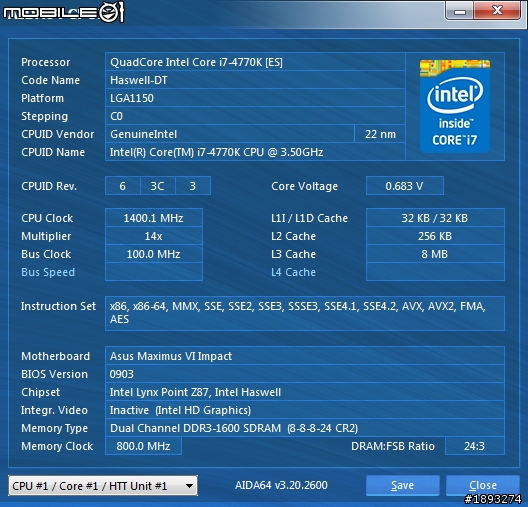

aida64

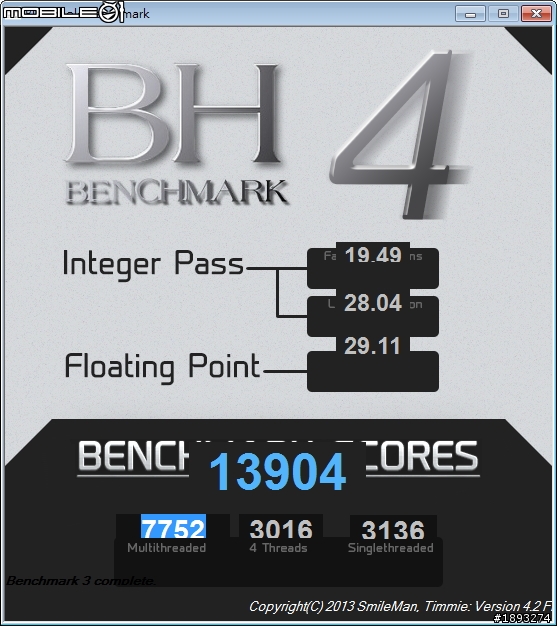

Black Hole

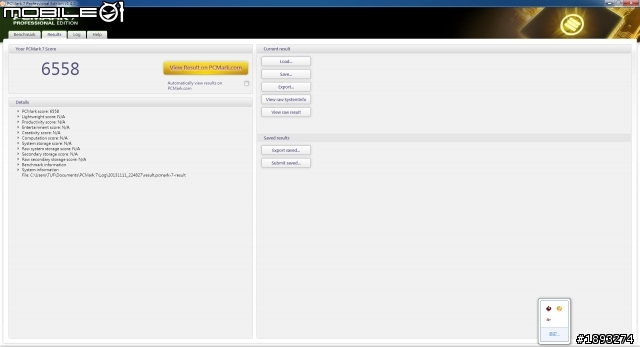

PCMark 7

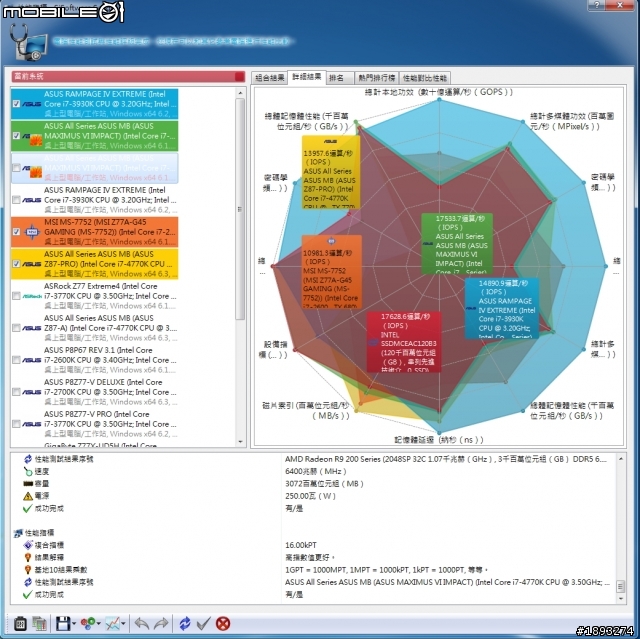

SiSoftware Sandra(Lite) 2013.SP6 系統效能排名

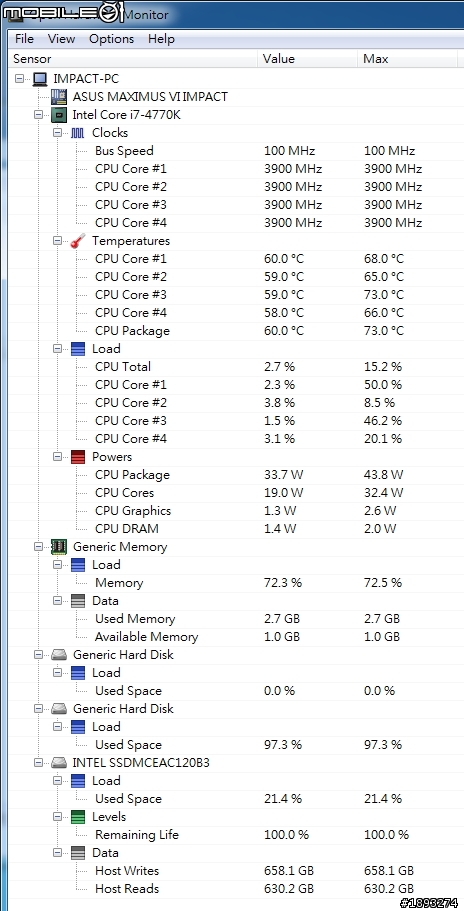

溫度方面：搭配的 Noctua NH L9i
平均待機 60 最大滿載約 73
視Core i7 or Core i5 還有超頻幅度而定
如果要大幅度超頻的話還是建議選用水冷或塔扇
並選配散熱器容忍度較高的大型MINI-ITX機殼



測試結束：
───────────────────────────

ASUS在ROG品牌系列的耕耘看得出來很用心
售價也不斷的在做調整還有價格帶的區分
MAXIMUS VI 系列也算是目前為止最多子系列的ROG
也算是加入了完整的品牌家族，在台灣也開始把保固期調整為 5 年的完美保固



MAXIMUS VI Extreme
MAXIMUS VI Formula
MAXIMUS VI Hero (首次加入的系列) 拿掉了配件
MAXIMUS VI Gene
MAXIMUS VI Impact (首次加入的系列) ITX

不過除了ROG系列，個人也衷心期盼 TUF 可以加入Mini-ITX產品線
畢竟這兩個系列的新產品都已經正式躍升為5年保固系列的主機板了

以上是個人ASUS MAXIMUS VI IMPACT 的開箱分享
