[開箱] 微星mATX小板 Gaming 電競新兵 Z87M GAMING 初登場

主機板的電競/遊戲品牌幾乎各家板廠品牌都有子品牌推出

華碩：ROG 玩家共和國系列
技嘉：Sniper / Assassin 狙擊手刺客系列
華擎：Fatal1ty 代言系列

msi 也已經從大約兩年前開始加入這個系列
超頻極限系列以MOPOWER為主
而遊戲系列就是主打 Dragon 龍魂系列 Gaming
除了主機板也有顯示卡完整的品牌系列和包裝串起的方案




以Intel平台為基準從 LGA1155 世代開始起算的話
msi 的 Dragon 龍魂系列 Gaming
主機板已經有接近 6~7片的產品
不過期間一直沒有MicroATX規格或Mini-ITX規格尺寸的產品
使得喜歡組中小型系統的玩家或中階使用者，少了一些選擇


在10月份前後，微星陸續發布了兩張Gaming小尺寸的主機板
算是給喜好 MATX / Mini-ITX 的玩家或使用者多了一些選擇

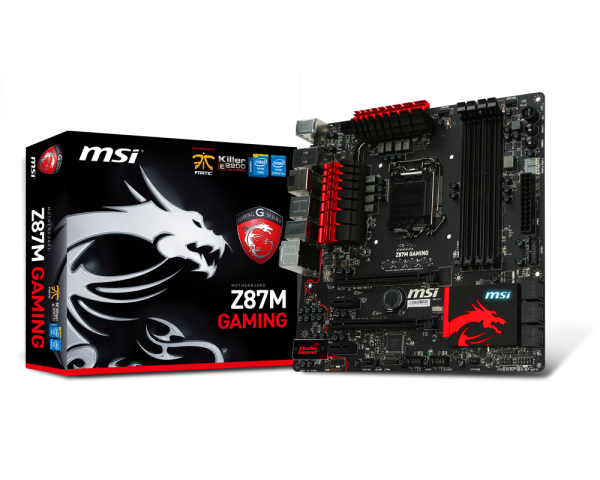

01.Z87M GAMING (MicroATX)

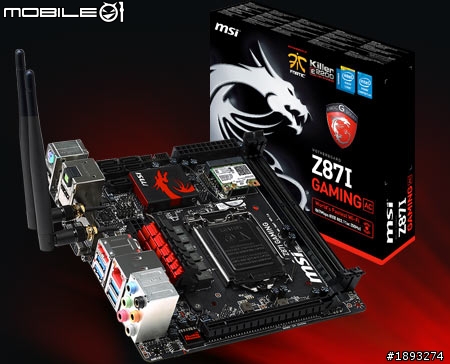

02.Z87I GAMING AC (Mini-ITX)





本次入手的是 Z87M GAMING 順便檢視其特色和開箱：




開箱和硬體規格簡介：

外包裝部分一眼就可以看出屬於龍魂系列
強調Gaming系列




主打採用Killer E2200等級的電競網卡晶片
已經有越來越多家都用這個晶片：技嘉/微星/華擎。。。除了華碩沒有



在保固方面，在台灣售後由展碁代理，三年保固
個人希望後續微星也該考慮部分品牌跟進為4年保
畢竟華碩和技嘉都已經這麼做了



出廠日期為 10月份，大陸製造



板子包裝翻過來後是 Z87M GAMING 的特色等等

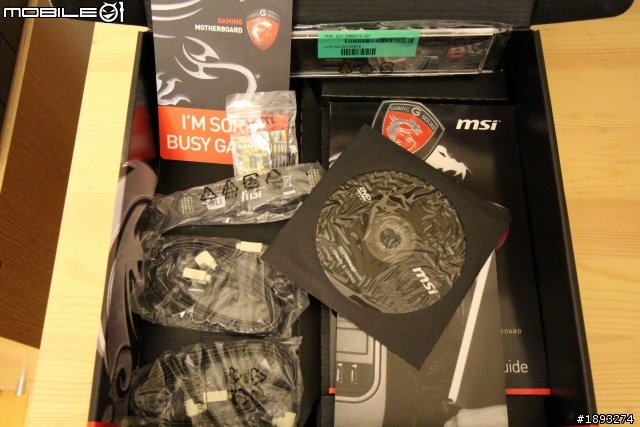

配件部分：
除了標準的SATA排線。主機板快速連接模組，還有驅動光碟
也附贈定位遊戲主機板，門擋掛牌和微星的龍魂辨識牌



快速安裝手冊以及說明書

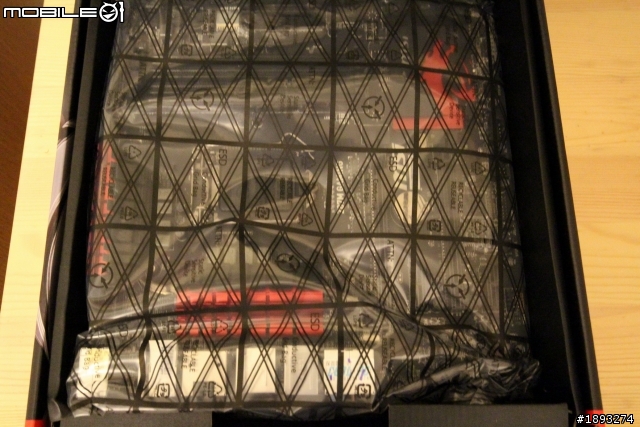

配件下方主機板本體則用靜電袋包著

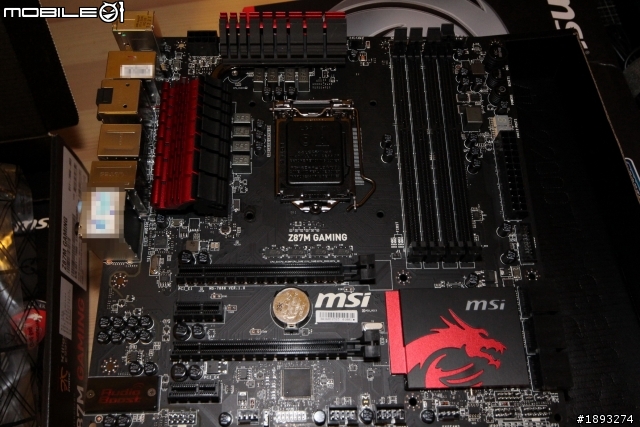

Z87M GAMING 全貌 PCB 採用消光黑，顏色以紅黑搭配
PCH 散熱片採用龍魂樣式圖案

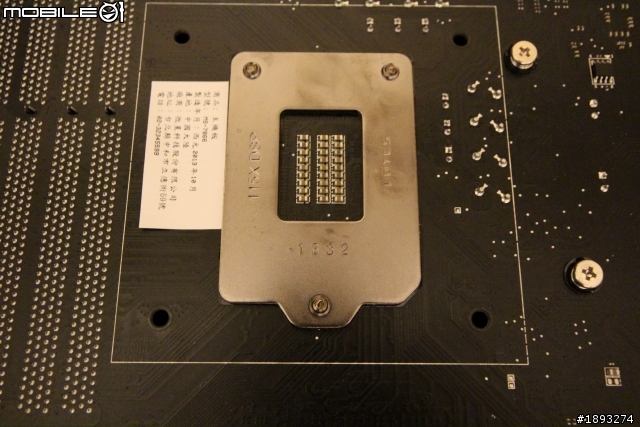

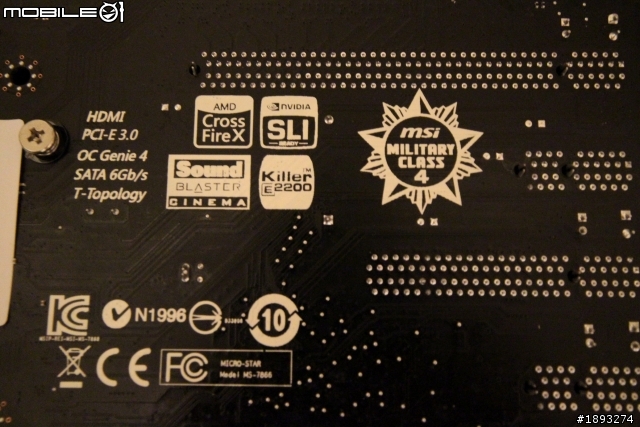

主機板翻過來可以看到主打的用料特色
Killer Ethernet:電競網卡
Military Class Essentials 4:軍規用料第四代
OC Genie 4:一秒超頻按鈕

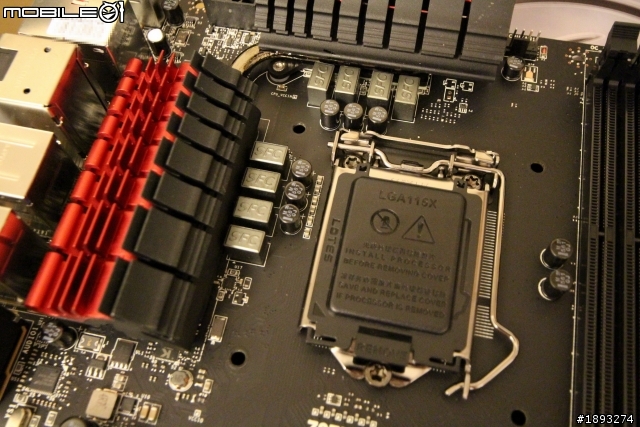

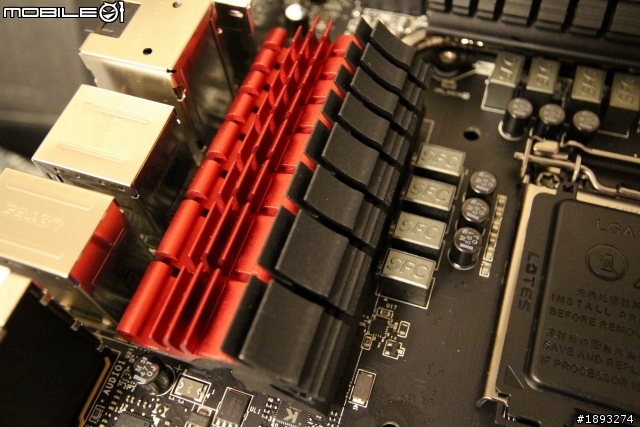

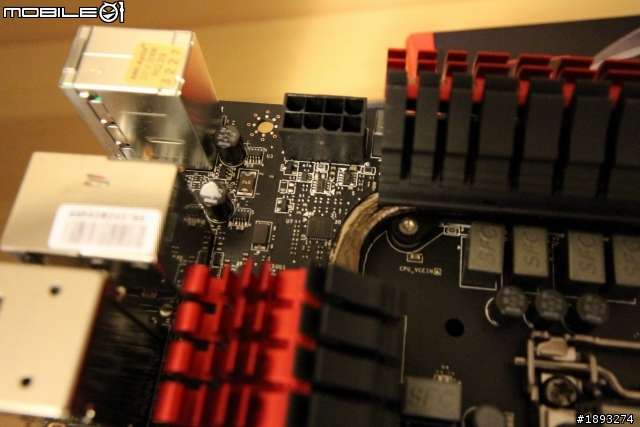

LGA1150供電規則改變，採用8相的供電全固態黑色電容+SFC超導磁電感




DrMOS 的散熱片模組

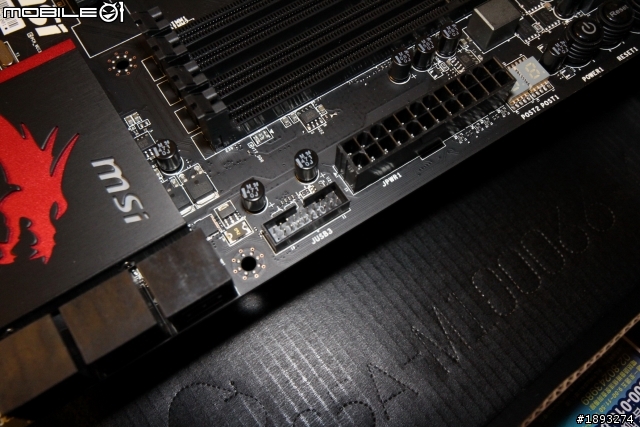

輔助供電8PIN



細項用料部分：

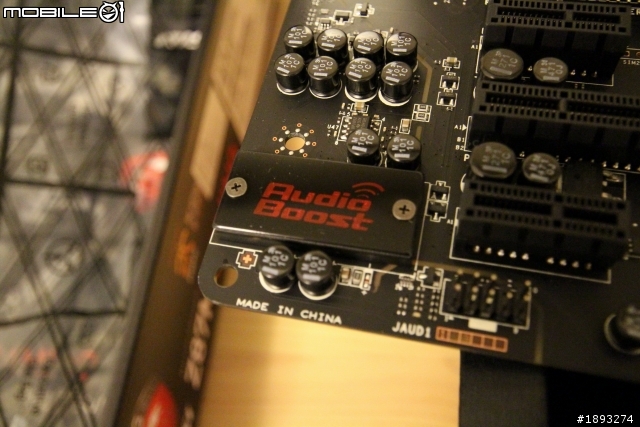

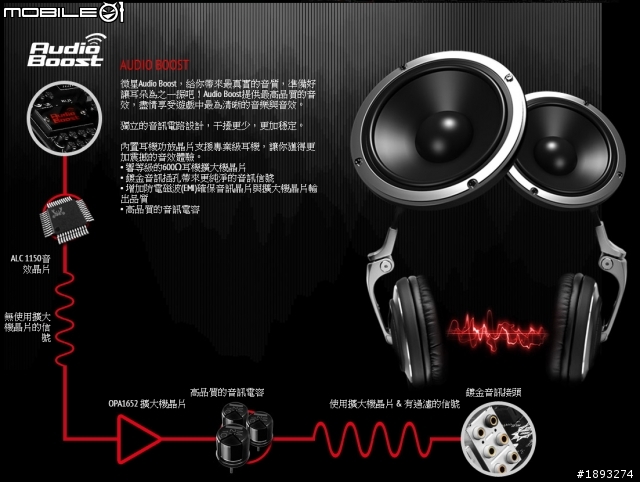

音效主打 Audio Boost(ALC 1150音效晶片)+(OPA1652 擴大機晶片)

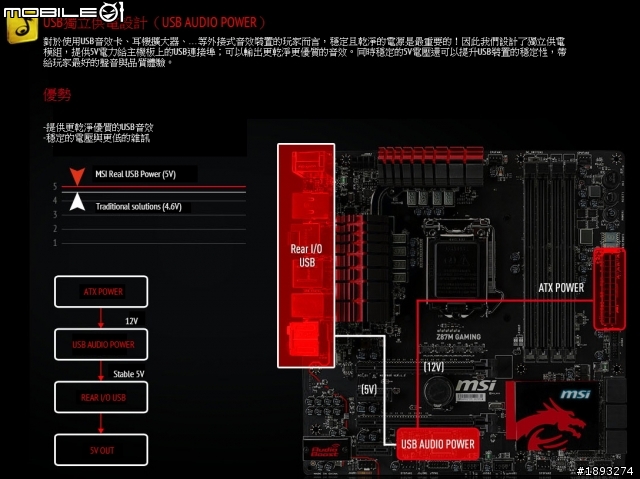

以及 USB獨立供電設計（USB AUDIO POWER）

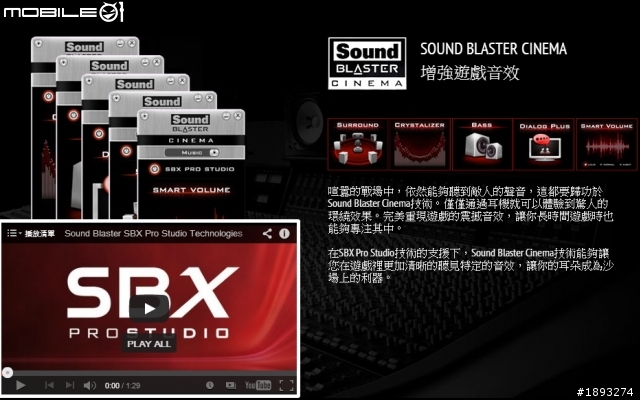

音效軟體則有創新未來的 Sound Blaster Cinema 技術輔助

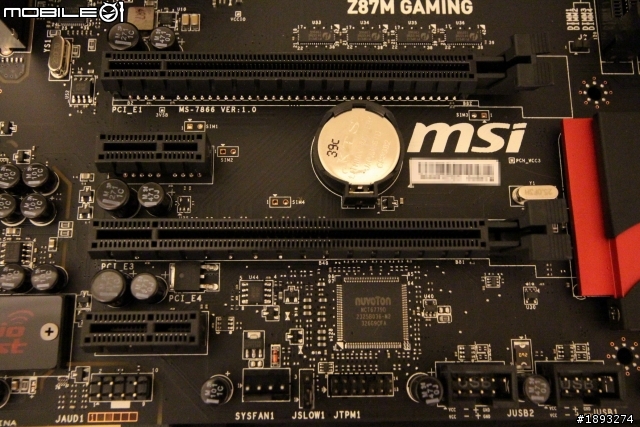

在PCI-E 擴充方面：有PCI-e x16 兩根 + PCI-e x1 兩根
搭配微星的VGA提供獨家VGA Boost技術

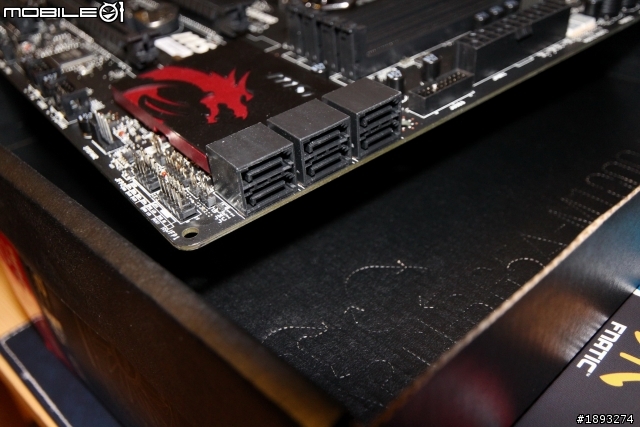

SATA擴充提供：8組（內接6組SATA3）eSATA 外接2組ASM 1061 晶片



以及19Pin原生USB3.0

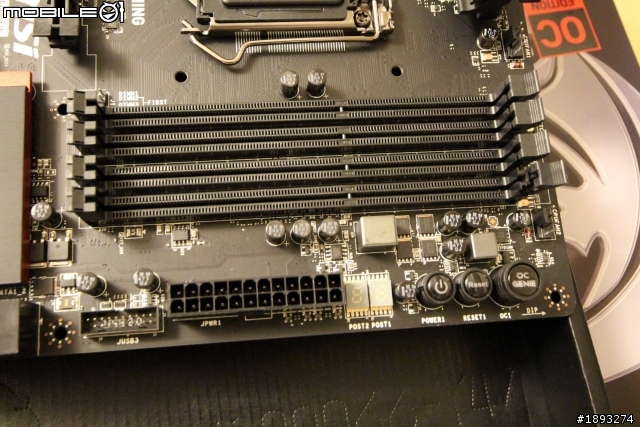

記憶體為雙通道4DIMM 最高支援DDR3-3000*(*OC)

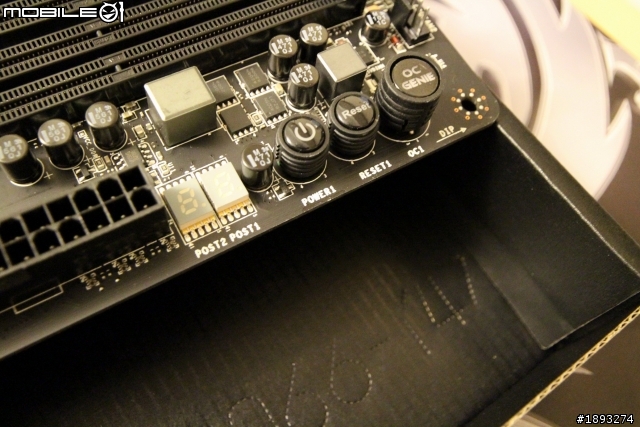

板載開關和重置按鈕除錯七段顯示器燈

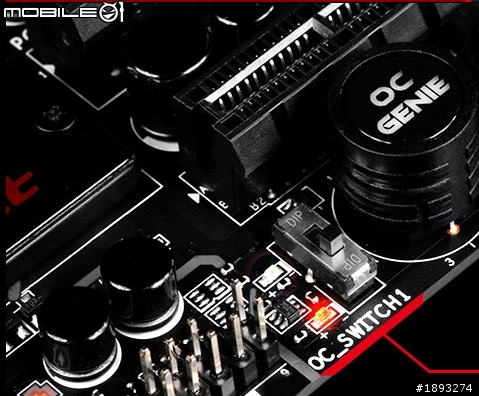

以及微星主打的OC Gene一鍵輕鬆懶人超頻

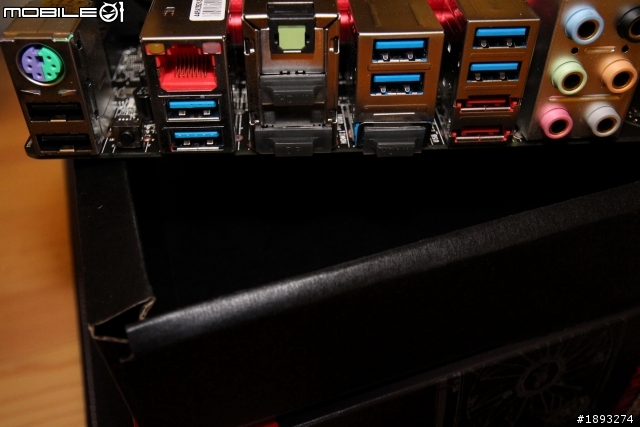

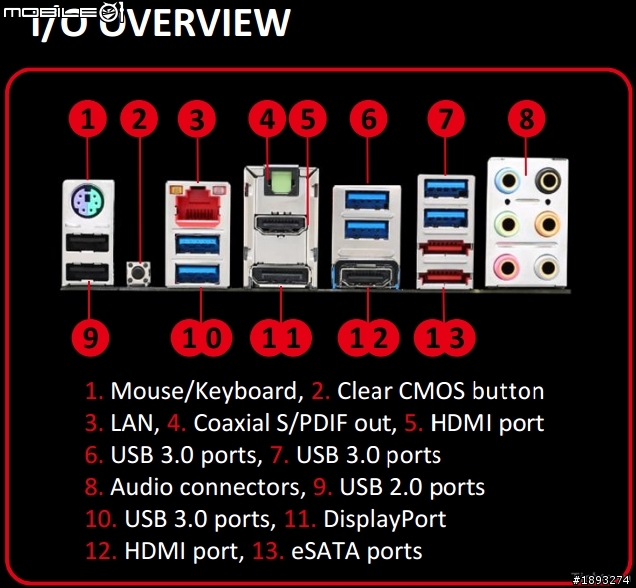

IO 部分：

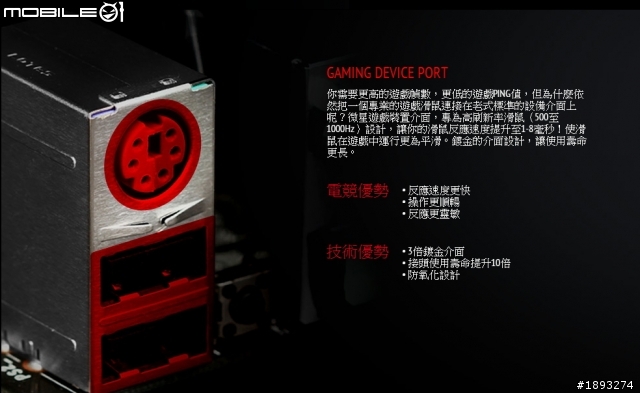

主打 Killer Ethernet E2200 + GAMING DEVICE PORT
For Gaming





以及雙 2 x HDMI 和 DisplayPort 支援三螢幕顯示,最高解析度達 4096x2160@24Hz
原生USB3.0 四組 + 額外兩組 USB3.0 (RENESAS UPD720202)



硬體細節介紹結束：

───────────────────────────

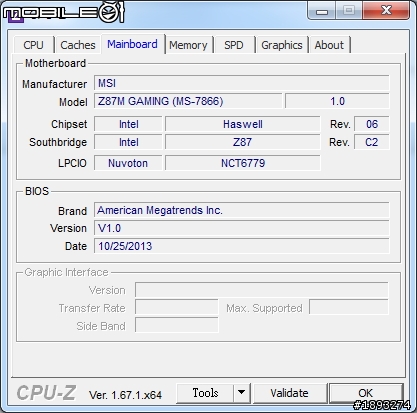

[title]測試平台基準[/title]：

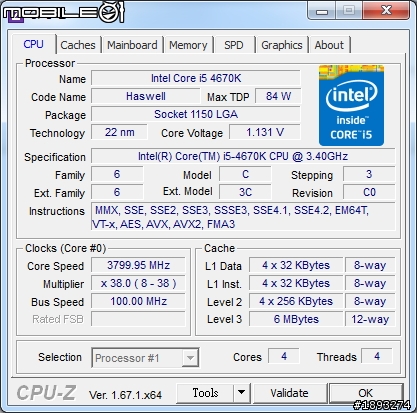

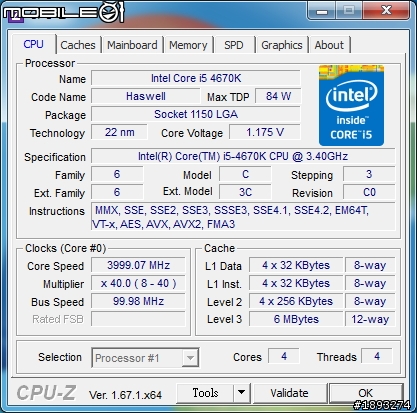

Core i5 4670K
Crucial DDR3-1600
Samaung SSD EV0 120GB
SilverStone ST55F-G 550W
───────────────────────────




開機BIOS：

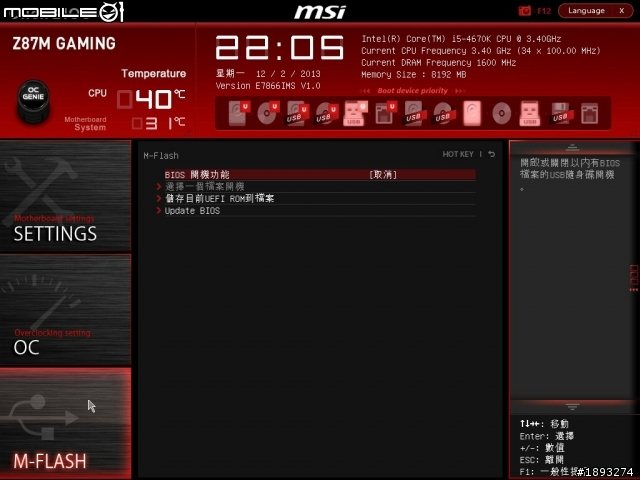

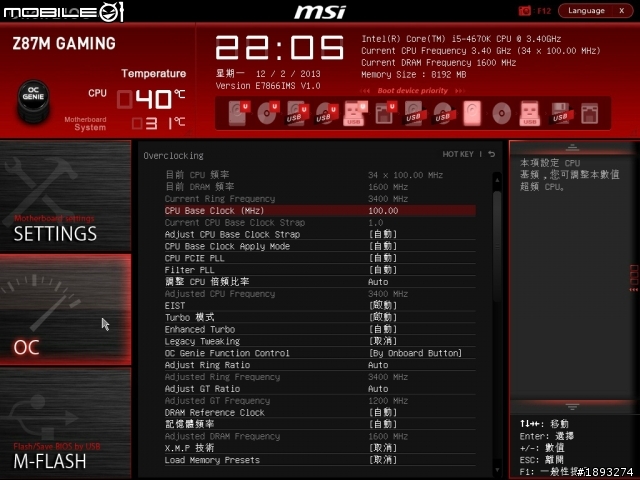

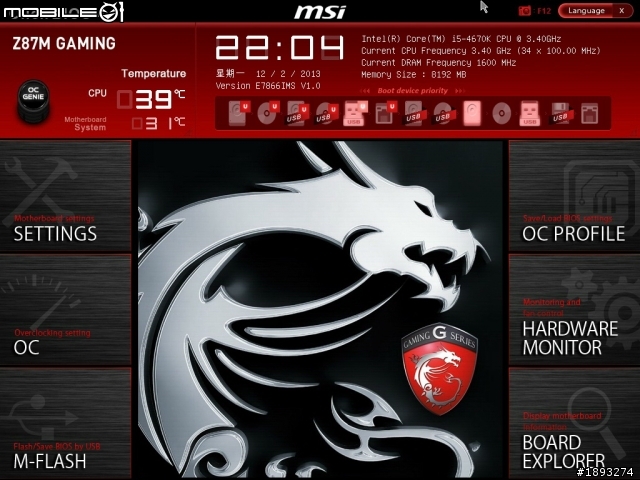

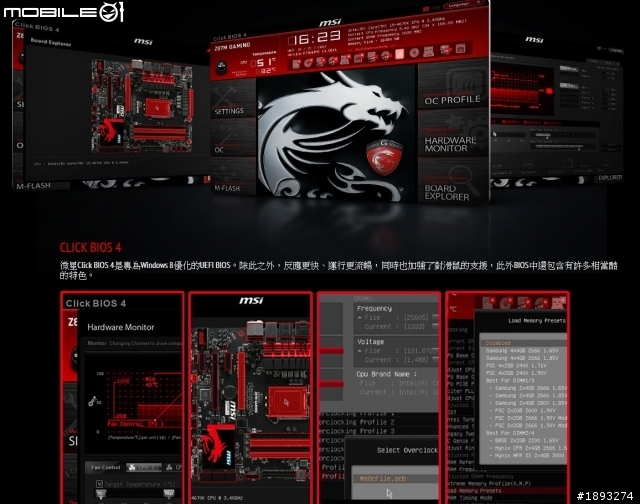

以龍魂系列為基底色的UEFI BIOS Click BIOS 4







微星官方所附贈的軟體：

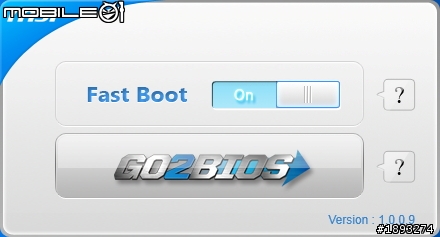

Fast Boot

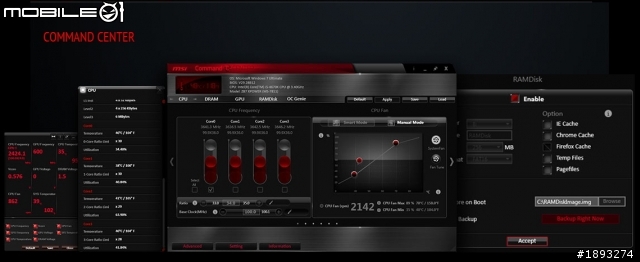

Control Center

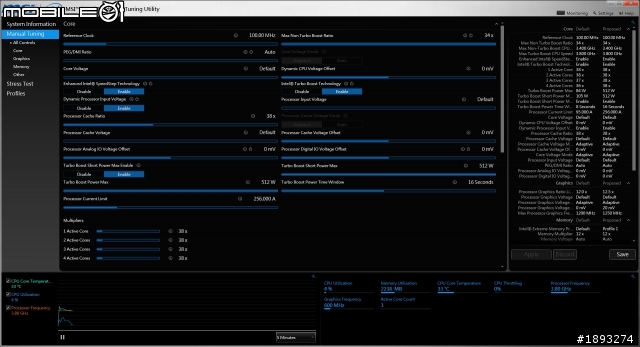

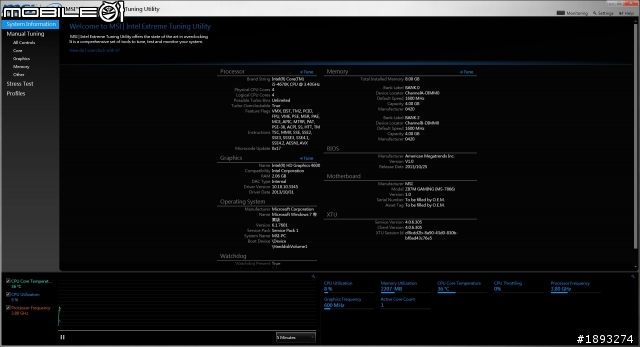

msi 和 Intel 一起合作的 Extreme Tuning Utility

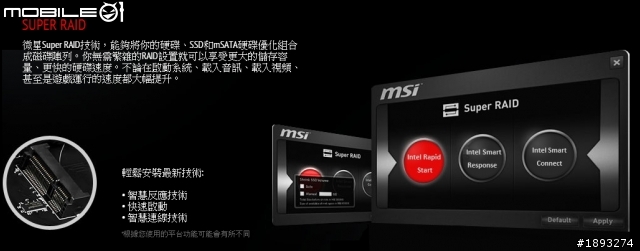

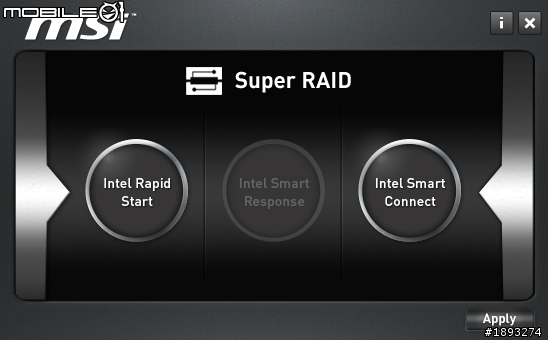

Super RAID




Sound Blaster Cinema 音效軟體

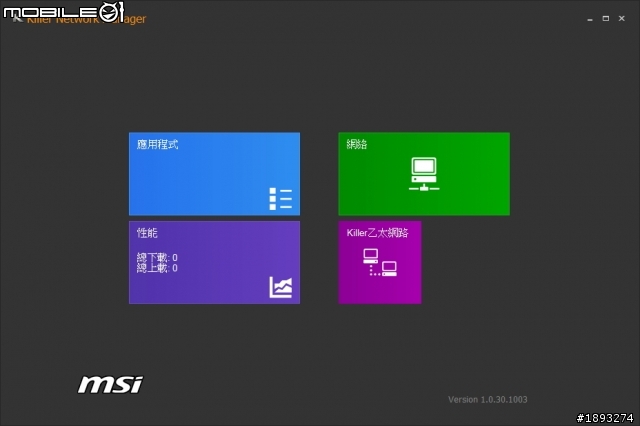

Killer Network Manager 網卡管理介面



Benchmark 效能基準參考：

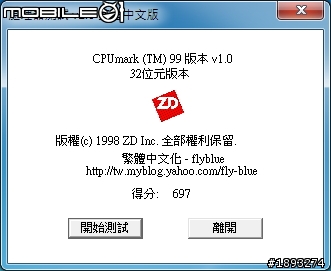

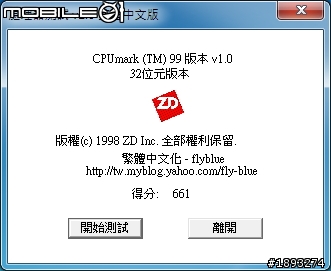

CPUMark 99

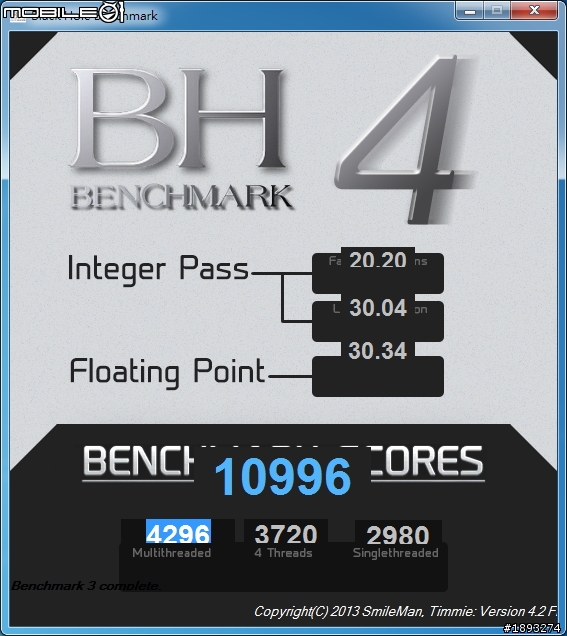

Black Hole V4.2 Final



PCMark 7 綜合評比

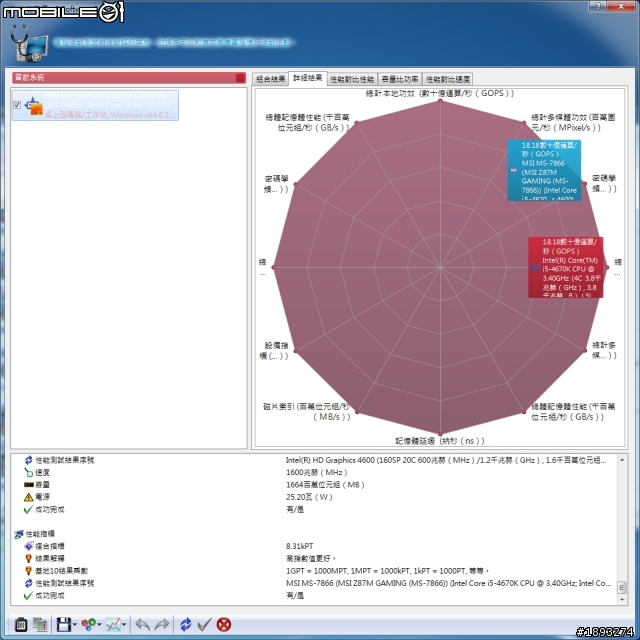

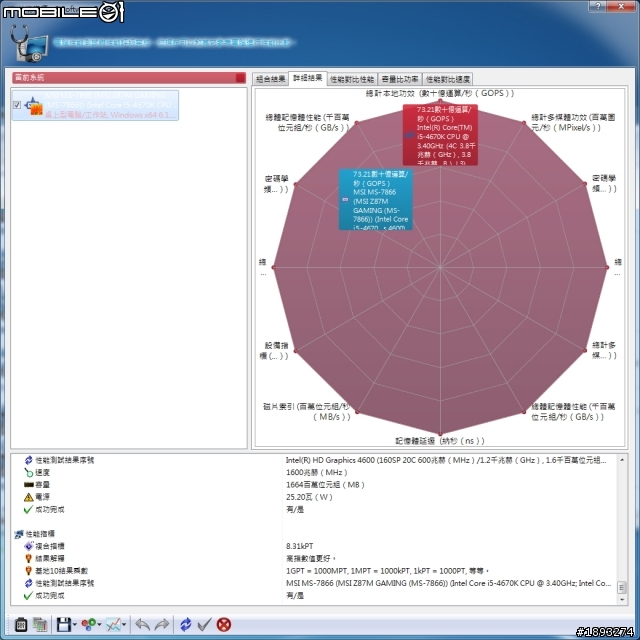

SiSoftware Sandra (Lite) 2013.SP6 綜合評比




按下懶人輕鬆超頻按鍵OC Genie 4: 全自動1秒超頻
重開機後則自己最佳優化到預設最低的超頻底線







測試結束：

───────────────────────────

在電競/遊戲風話題吵的火熱的當下世代
各家主機板以這個為出發點的產品似乎有越來越多增加的趨勢
還有以電腦組裝以MATX+MiniITX小型化發展的趨向
另外顯示卡方面也是同步跟進電競/遊戲風話題
個人比較希望除了Intel平台以外
也有廠商願意投入AMD電競小板的行列
只是這個難度似乎還頗高的...因為AMD平台似乎都會被燙到

除了一定會有的Z晶片組期待有更平價的Intel晶片組的Gaming用料小板 H81/B85...etc

以上是個人的微星 Z87M GAMING 小板開箱使用心得
