[開箱] SAMSUNG SSD mSATA EVO 250GB @ msi Z87-GD65 Gaming

目前已經來到2014第一季，代表著Intel陣營的8系列晶片組也即將進入尾聲
緊接著下一個世代的SATA標準搭配次世代晶片組 Z97 Express
預計今年第二季會發佈登場，也代表SATA介面又要躍進往嶄新的
SATA Express(SATA 3.2)和NGFF(M.2)出現在下一個次世代晶片組
不過其實在8系列Z87晶片組就有mPCIe Combo II card可以支援M.2
以及少數Z87在尾盤已經有開始搭載SATA3.2 Express
相比NGFF/M.2之下mSATA SSD的標準品在市面通路是比較好取得的

這次剛好手邊有一台Ultrabook想要升級mSATA
瞄準了前陣子三星去年第四季才發佈了 840 EVO mSATA SSD
標榜採用第 5 代 MEX 控制器和 10nm 等級 製程的 128Gb 的 NAND Flash
提供多達 120/250/500/1T 容量給市場通路選購
標榜號稱是業界首款1TB mSATA 產品達到1TB版本的mSATA SSD

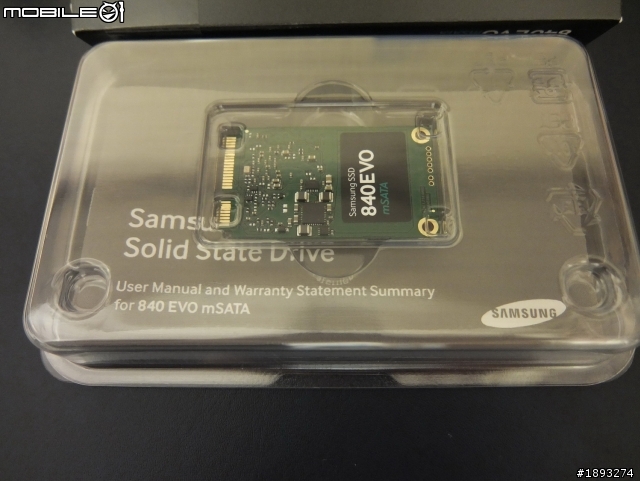

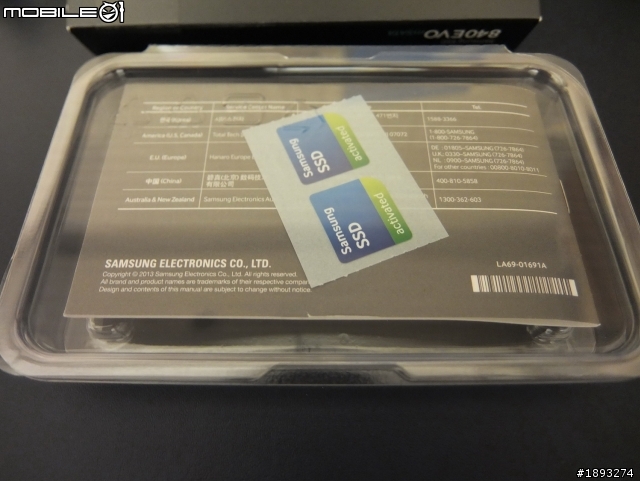

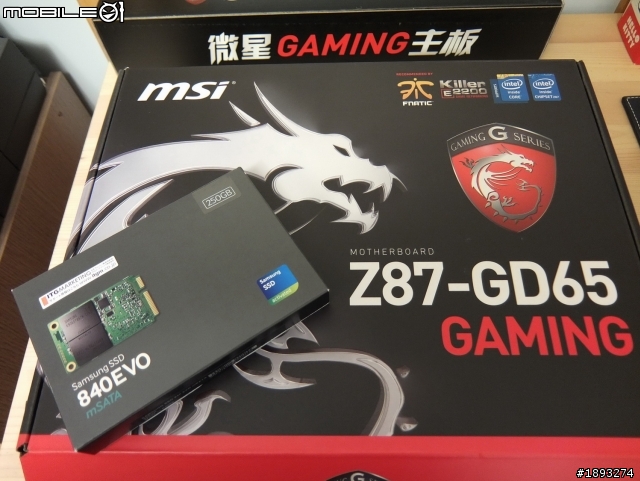

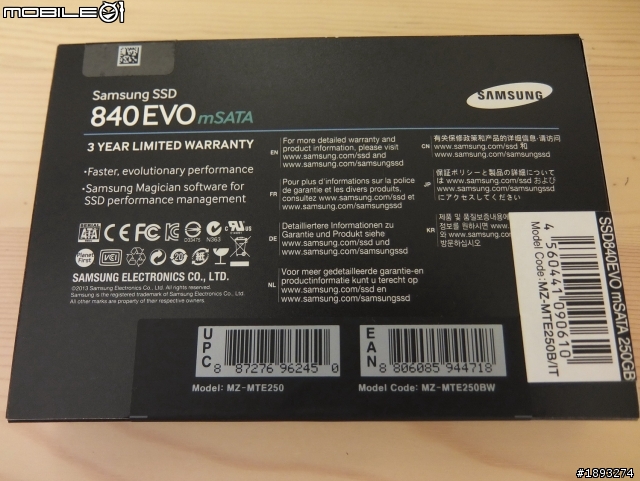

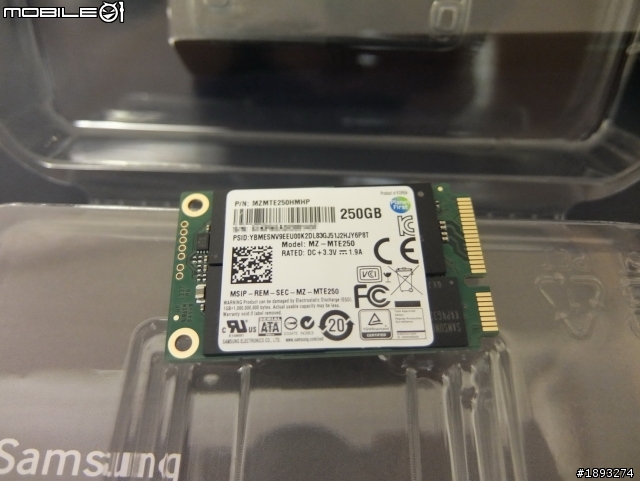

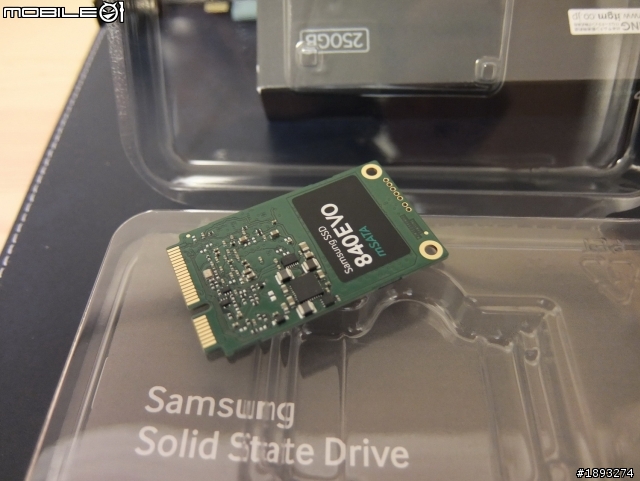

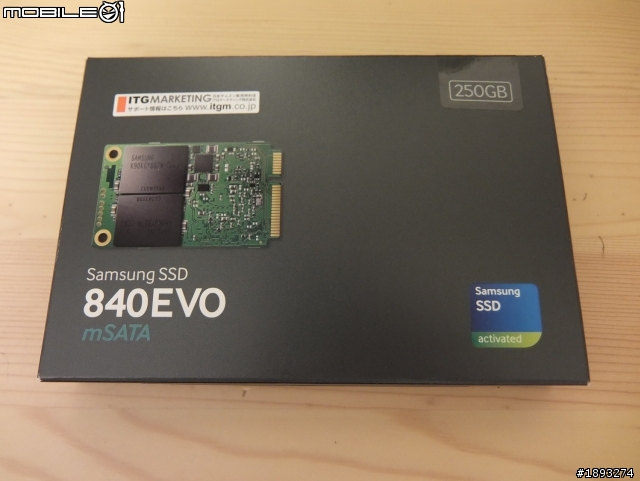

這次入手的是零售盒裝250GB版本 250GB MZ-7TE250B/IT
三星SSD產品在台灣是還由建達國際代理，不過可惜暫時還沒引進
再裝進筆電之前，順便想找有ATX大板子配原生 mSATA 6Gbp/s 插槽






至於ATX大板子搭配的主機板方面，除了Intel 公版 DZ87KLT-75K
台灣品牌ATX主機板有搭載原生 mSATA 6Gbp/s插槽，而非透過mPCIe Combo II 方式的話
能見度比較高的大概是 msi 的 Z87-GD65 GAMING 和 Z87 MPOWER MAX 系列

除了測試 SAMSUNG mSATA EVO 以外，順便開箱測試分享一下 Z87-GD65 GAMING

Gaming 龍魂系列一直是msi這幾年主打的消費型遊戲主機板產品



Z87-GD65 GAMING 通常GD65結尾代號
是msi消費主機板等級最高位的版本
有比較齊全的擴充槽組數

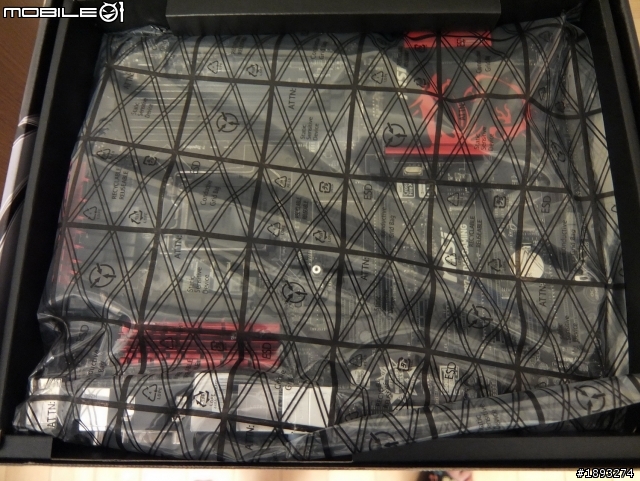

打開 Z87-GD65 GAMING 的包裝，最上層則是主機板本體

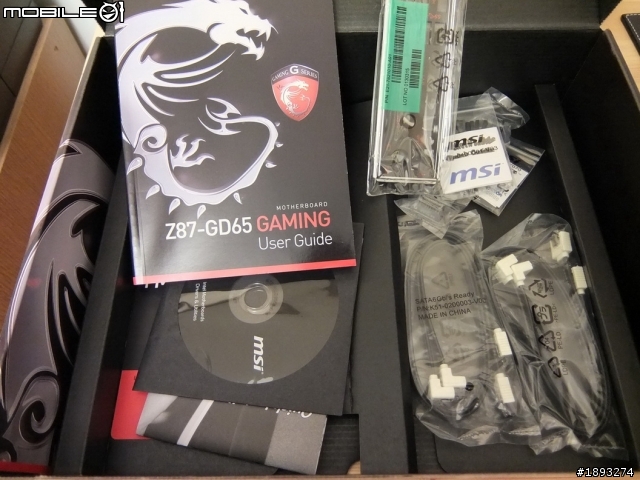

內附配件：說明書/檔板/SATA排線/電競/遊戲中勿擾門掛

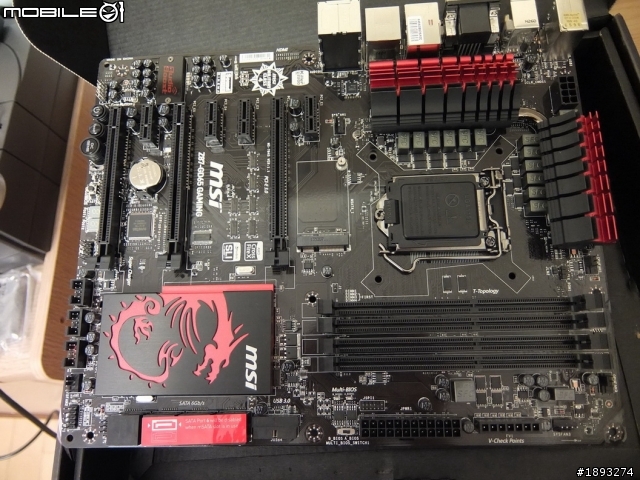

Z87-GD65 GAMING 本體

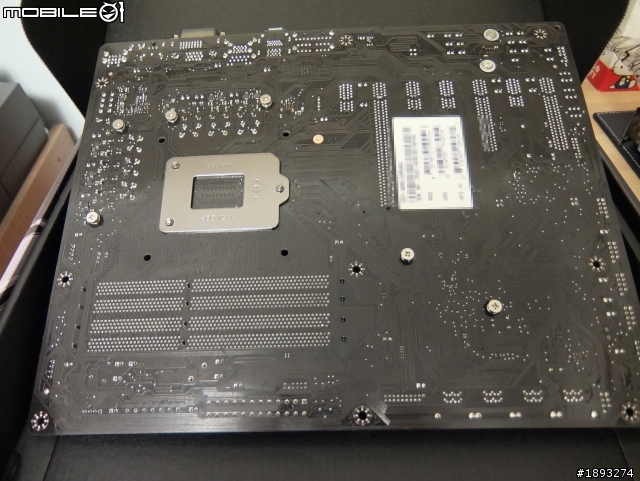

Z87-GD65 GAMING 背面

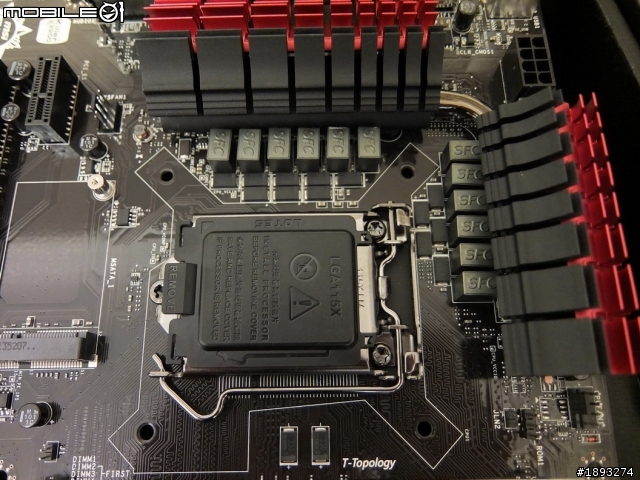

採用12 Phases POWER DESIGN

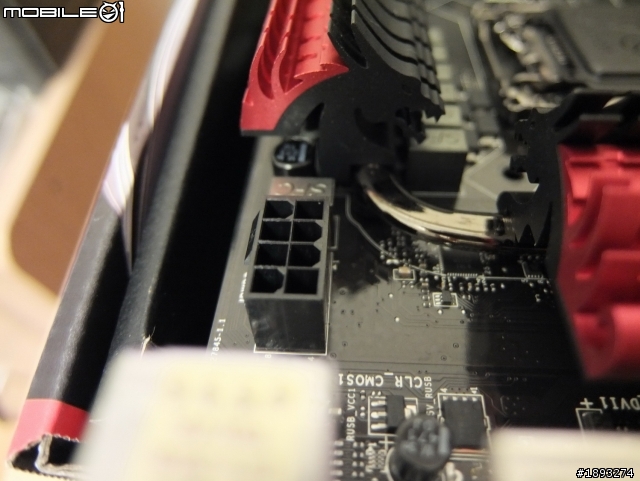

輔助電源一樣是標準的 8Pin 只有在 MPOWER MAX 才是8+4

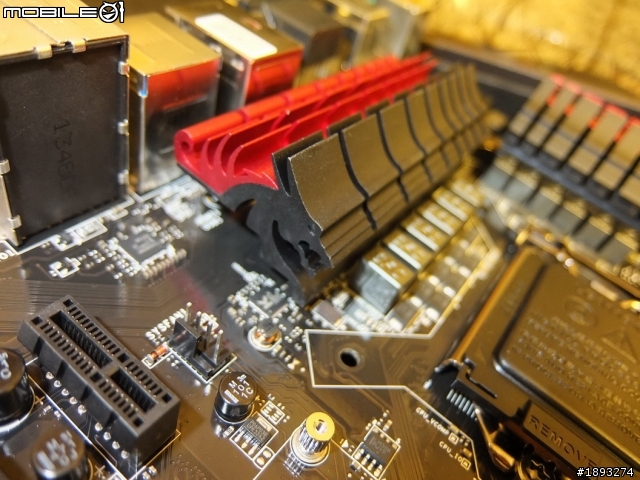

MOS 散熱片有龍魂的LOGO樣式

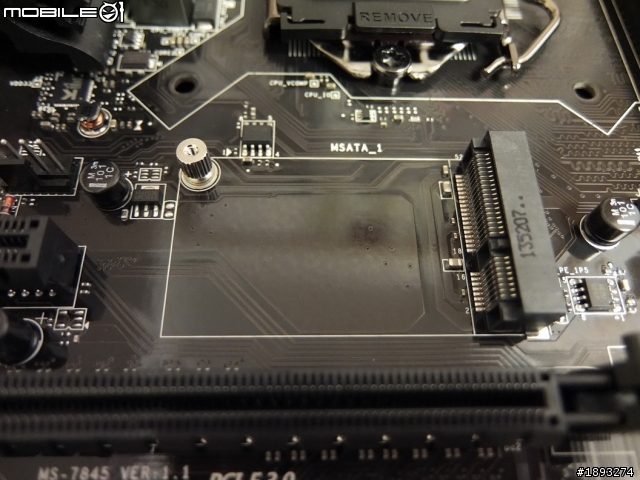

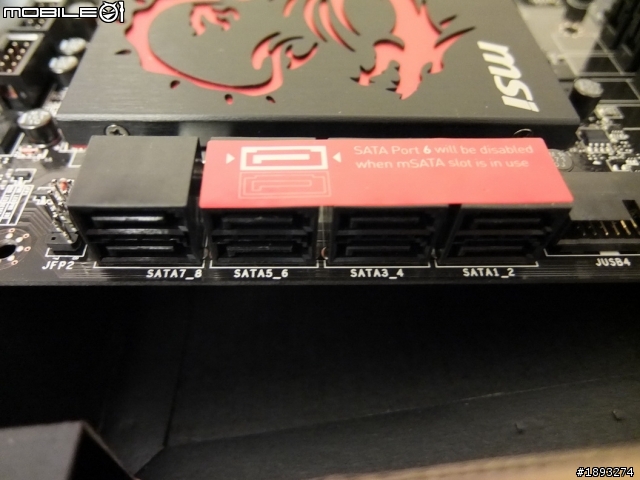

擴充SATA槽方面提供了8組和一組原生板載mSATA 6Gbp/s
不過mSATA和第6組共用，只能選擇一組使用
另外第三方兩組由ASmedia提供

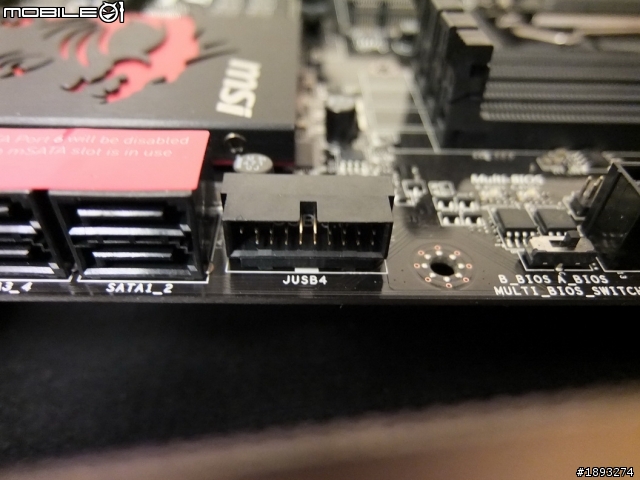

另外和其他家相比Z87 GD65 / Z87 GD45 Gaming的USB3.0 19in內接
是採用平行的設計，而非常見90度垂直設計

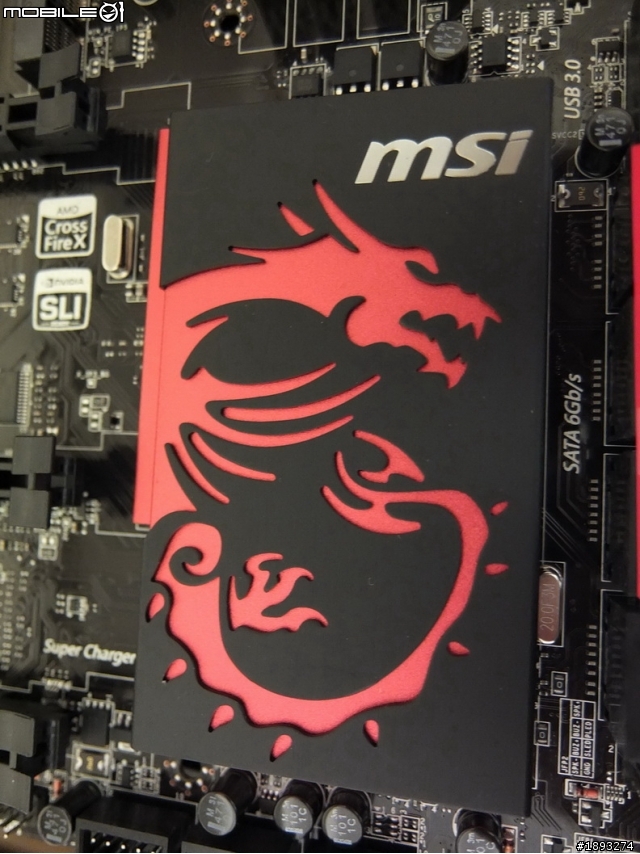

PCH 散熱片採用較大面積的龍魂樣式

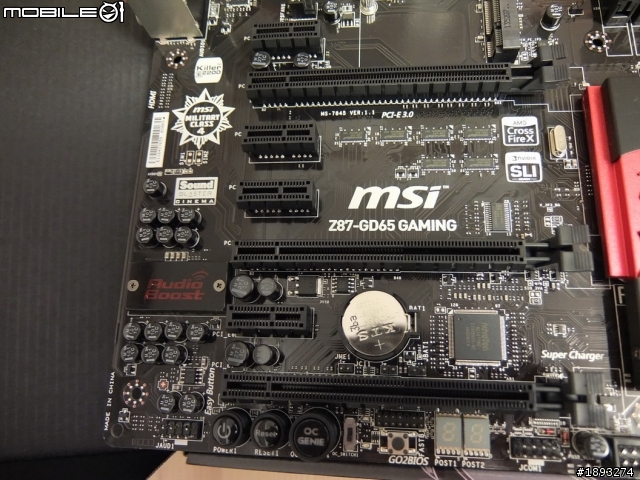

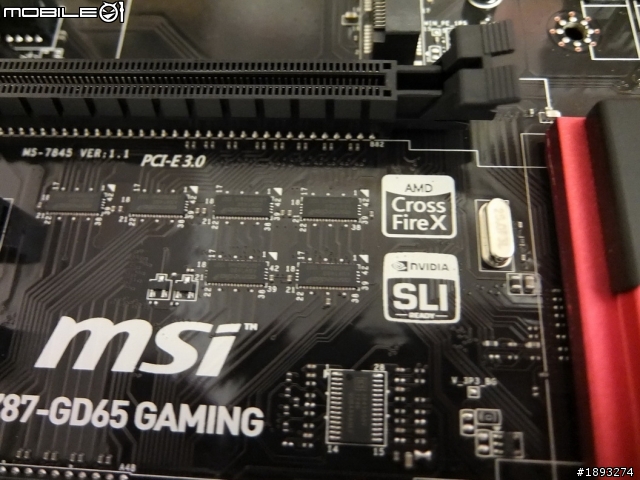

Z87-GD65 GAMING 提供三組PCI-e Gen3 x16 (16,0,0), (8,8,0), (8,4,4)
並支援SLI/CF和三組 PCI-e x1

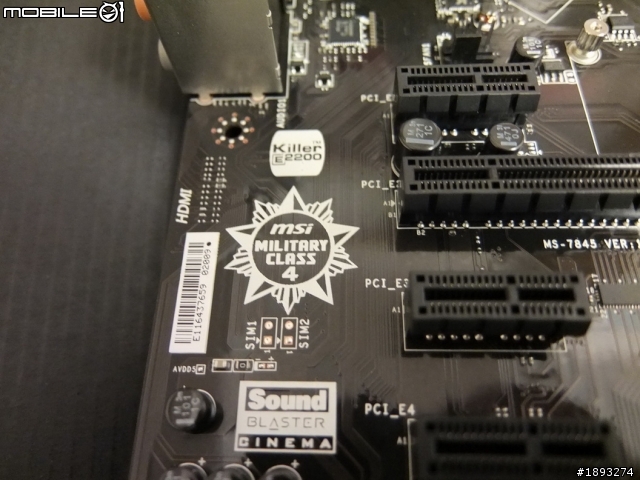

用料方面強調軍規等級以及電競規格網卡 Killer E2200

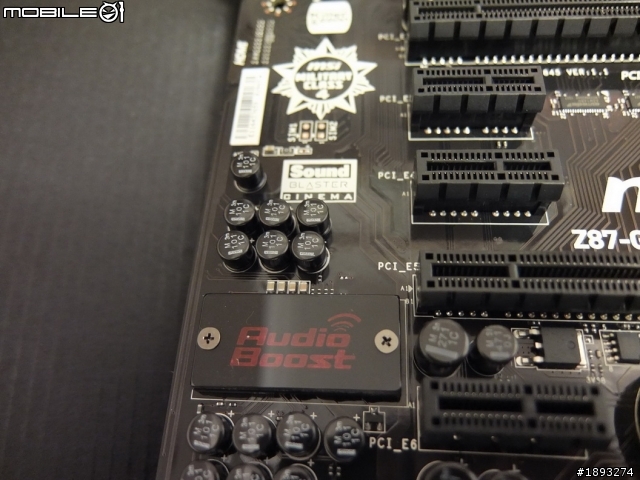

音效方面Audio Boost解決方案搭ALC 1150 + OPA1652 Amplifier

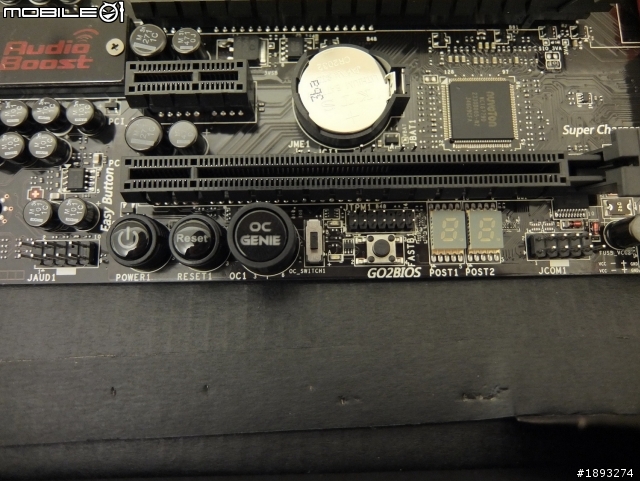

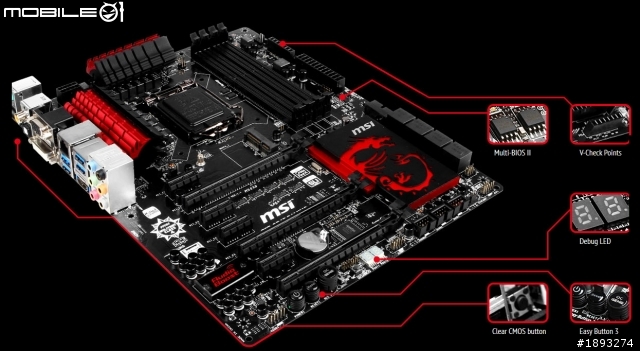

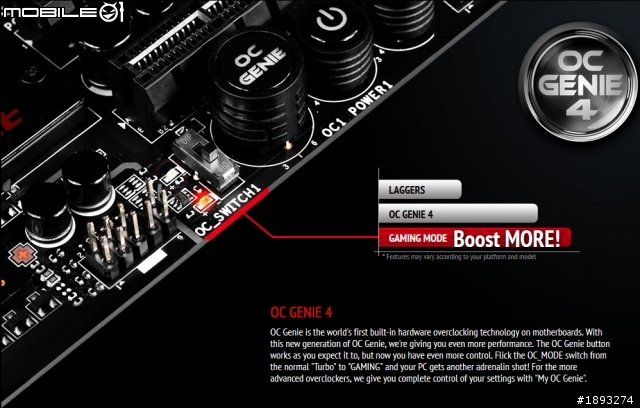

方便玩家們超頻使用的裸測開關組和OC Genie 4遊戲加速超頻按鈕

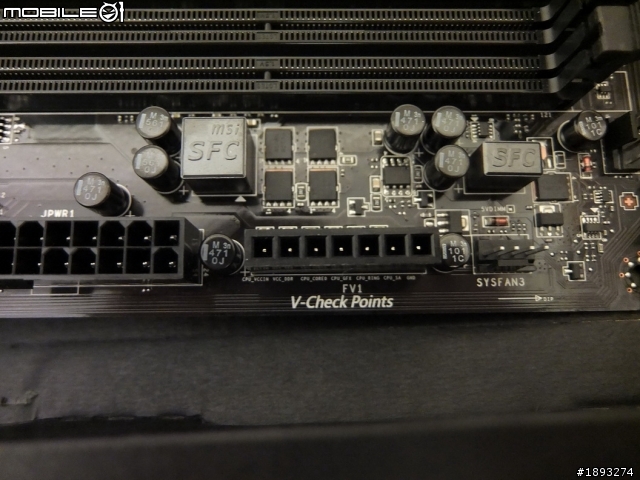

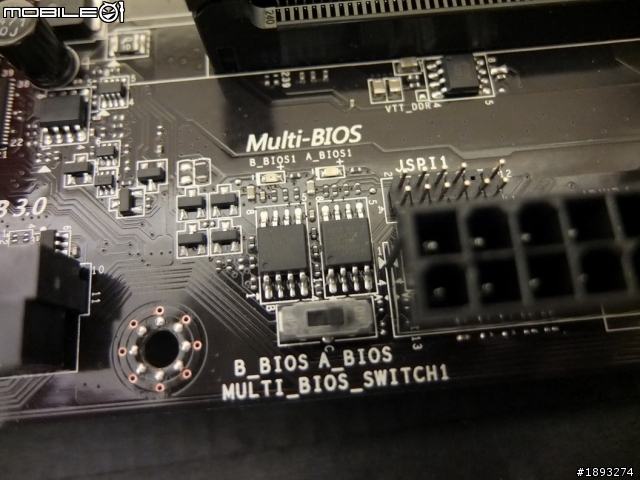

以及V-Check Points和多重BIOS設計

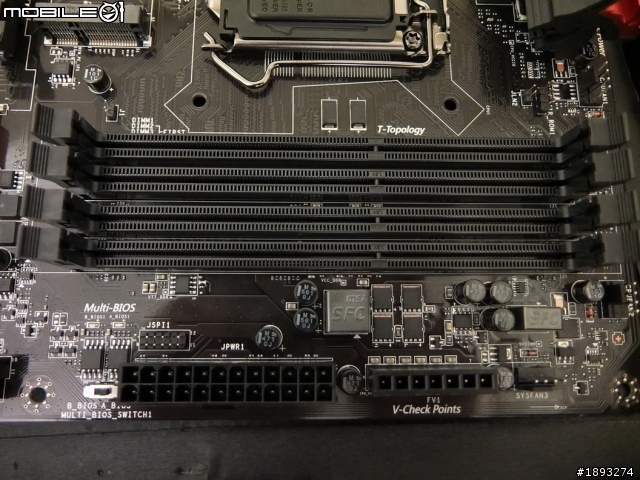

記憶體提供4組支援DDR3-3000超頻

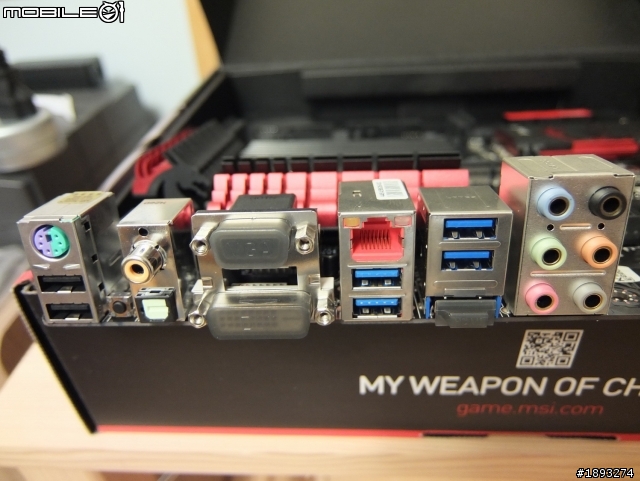

後IO提供 PS2共用Port/USB2.0x2 + USB3.0x4 +DP/DVI/HDMI

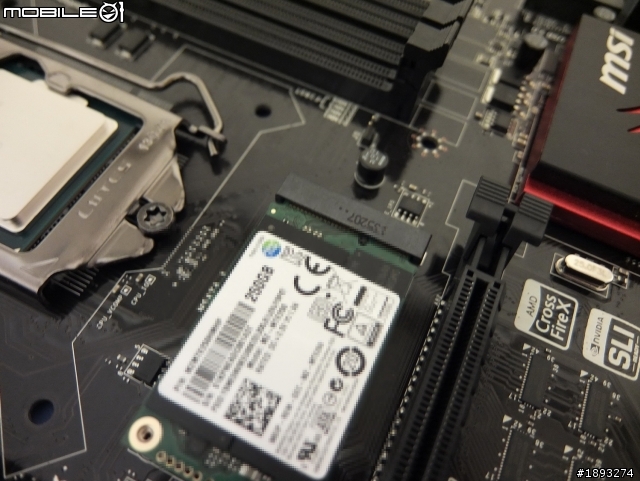

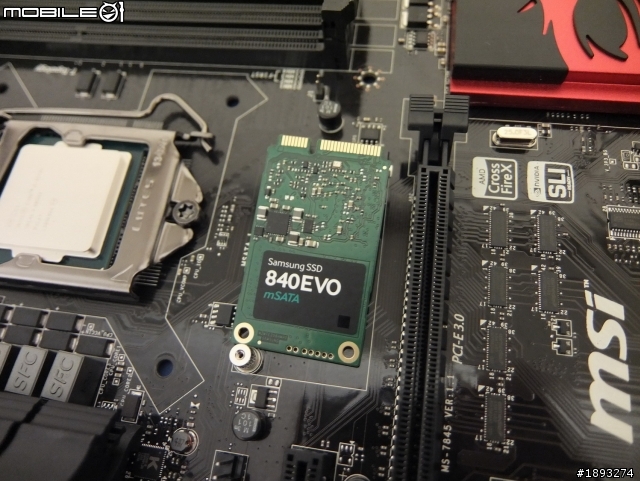

mSATA EVO 實際安裝在 Z87-GD65 GAMING的樣子




───────────────────────────
測試平台參考：：：

Intel Core i5 4670K
msi Z87-GD65 GAMING
Samsung SSD 840 EVO mSATA 250GB
Kingston HyperX Beast DDR3-1600(4GBx2)
SilverStone Argon AR03
SilverStone ST75F-G Evolution
───────────────────────────

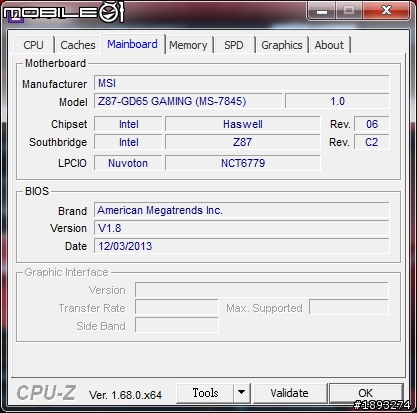

目前市售皆為C2版本居多



微星主機板常用的應用程式

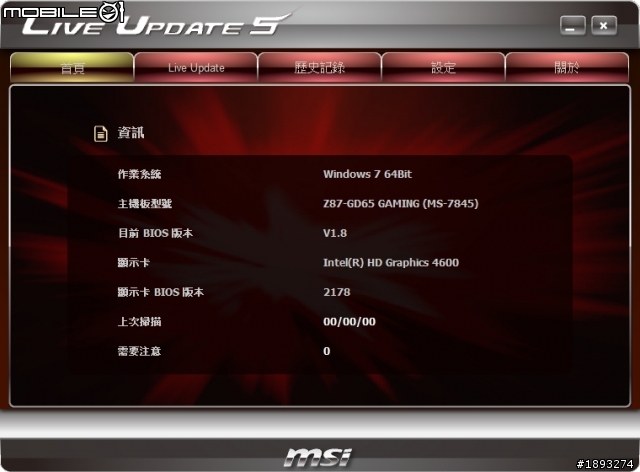

Live Update 5

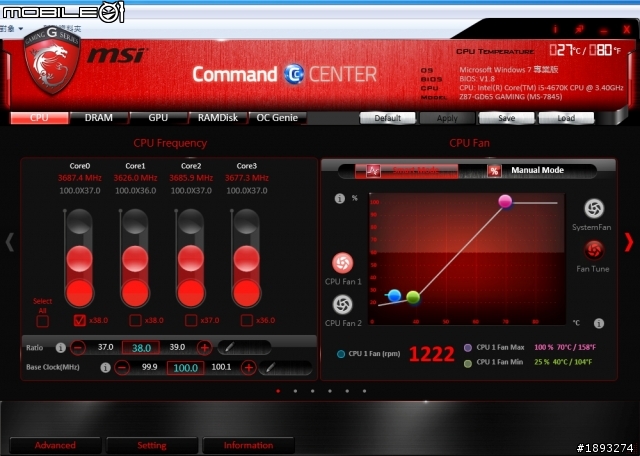

CommandCenter

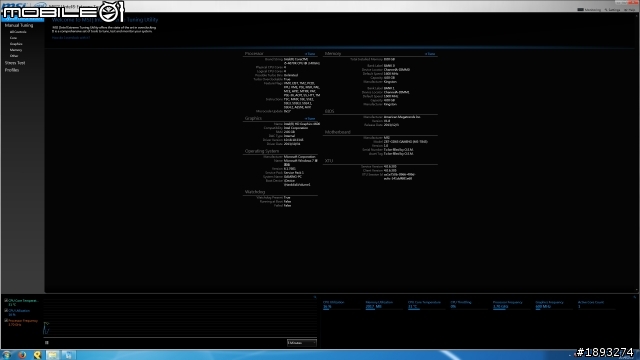

MSI(TM) Intel(R) Extreme Tuning Utility

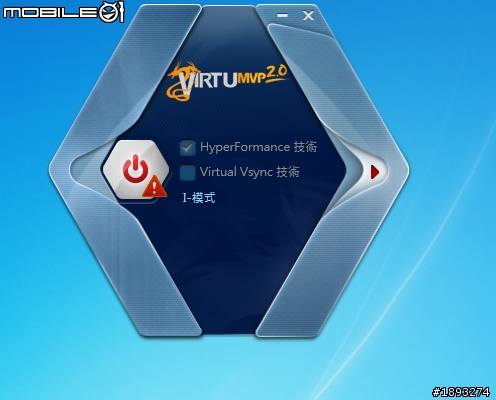

支援顯示卡切換技術的 VIRTU MVP 2.0 Control Panel

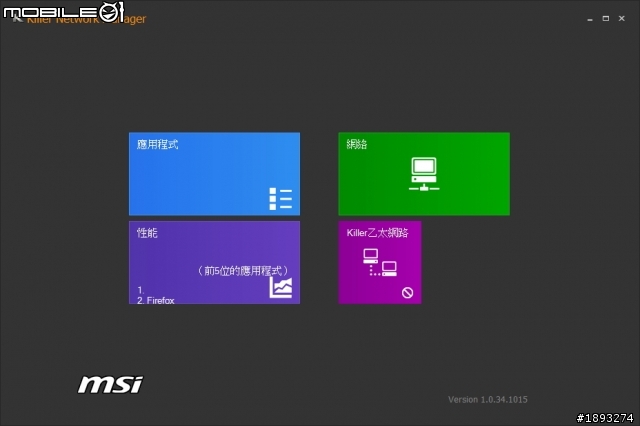

管理頻寬的 Killer Network Manager

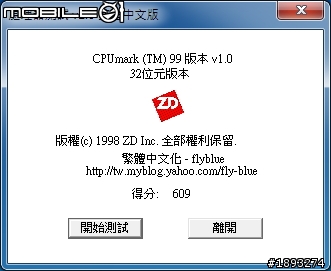

CPUMark 99

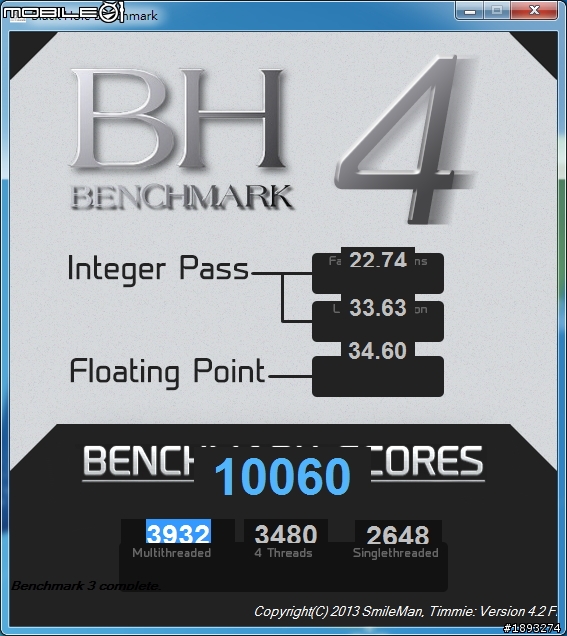

Black Hole 4.2



PCMark 7 整體分數



最主要要測試的是 Samsung SSD 840 EVO mSATA 250GB 的性能
讀寫性能官方標示：R 540MB/s(最大) + W 520MB/s(最大)

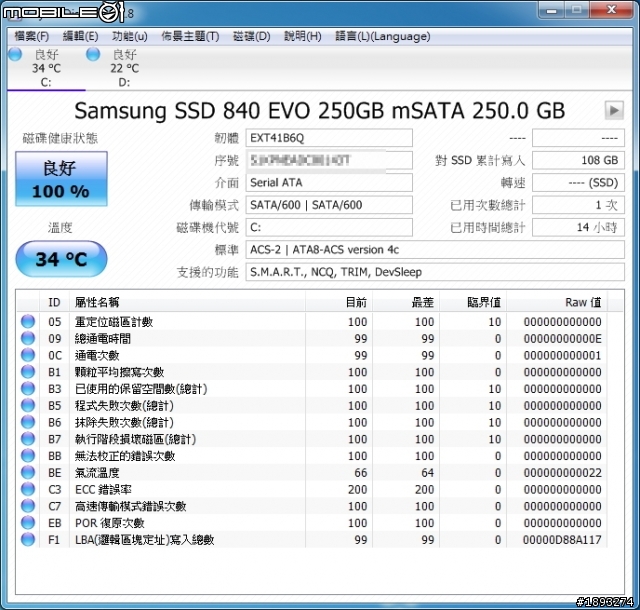

CrystalDiskInfo 的資料

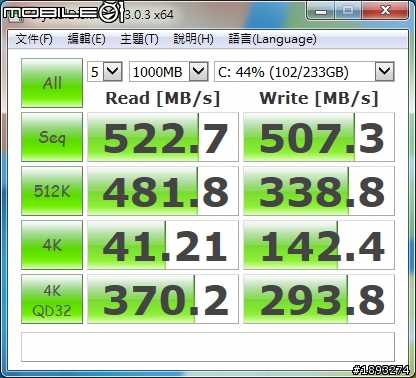

CrystalDiskMark

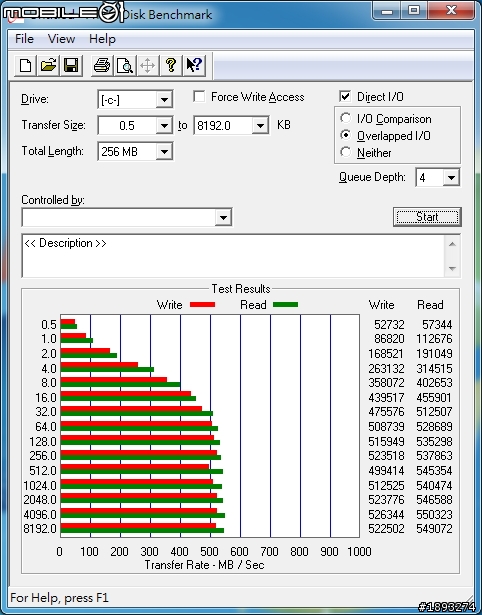

ATTO Disk Benchmark



Parkdale



AS SSD Benchmark 約 1054 分



整體感覺效能還不差，雖然mSATA的選擇性並不多
目前品牌選擇性能挑的是Intel/Crucial/Plextor/ADATA等

：結束：

雖然mSATA體積小方便安裝，可惜真正多數還是應用在筆電規格上
桌面主機板搭載比較少見，而且接下來在Intel陣營平台要推的也會是 NGFF
不過在下一個世代個小型化SATA標準NGFF普及之前

主要還是NGFF價格問題，因為NGFF標準品不易取得價格也偏高
目前在市場通路比較好買應該還是Intel為主

至於 mSATA 規格的標準品能見度較高，應該還會在市場活絡一陣子
用於筆電規格或者小型NUC電腦以及高階主機板部分

以上是個人的
Samsung SSD 840 EVO mSATA 250GB + 內建mSATA 6Gbp/s原生插槽的微星 Z87-GD65 GAMING主機板
開箱心得測試
