[XF]ICY DOCK MB662US-2S 硬體RAID外接盒

[XF]ICY DOCK MB662US-2S 硬體RAID外接盒

http://www.icydock.com.tw/product/mb662us-2s.html

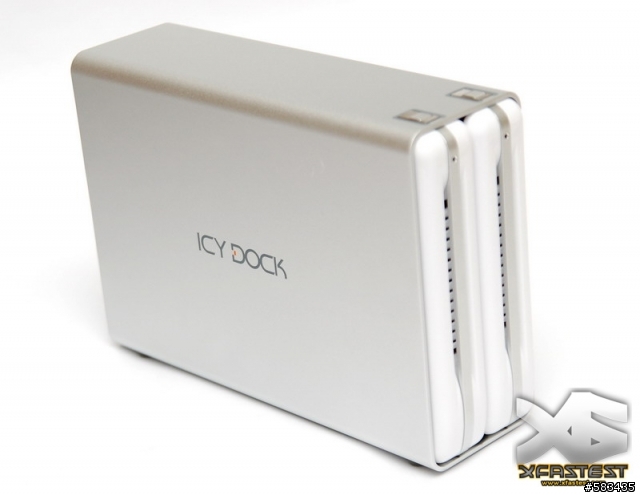

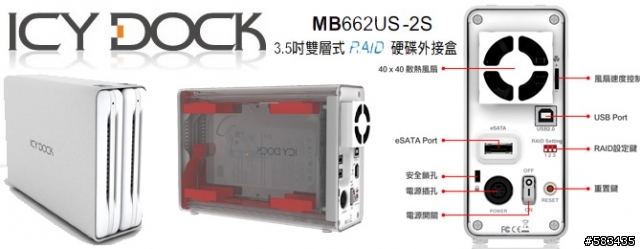

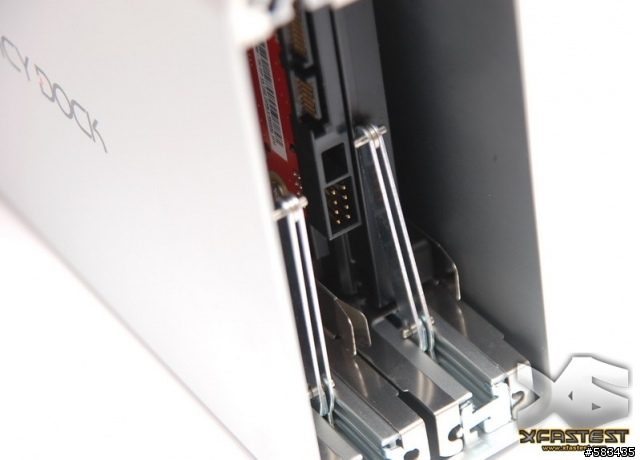

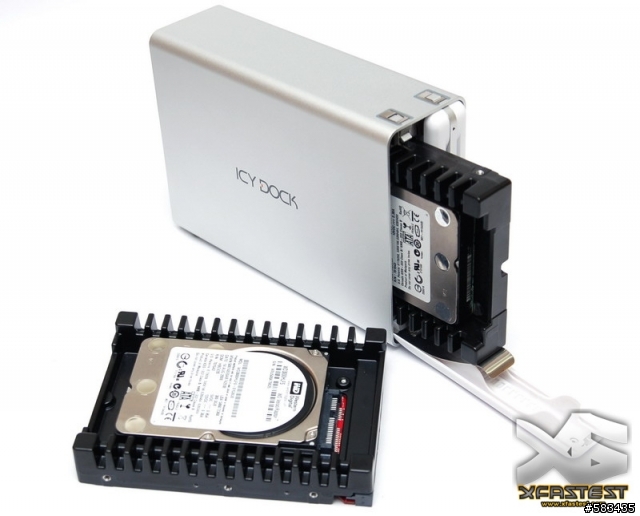

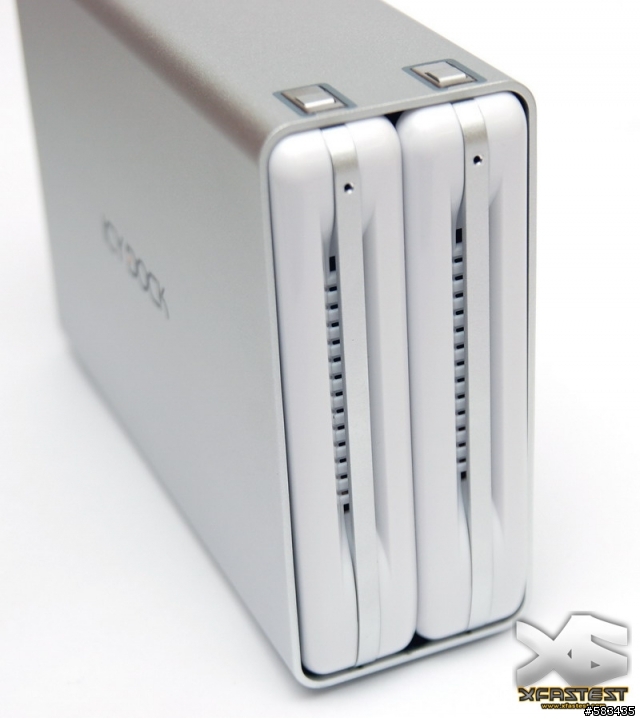

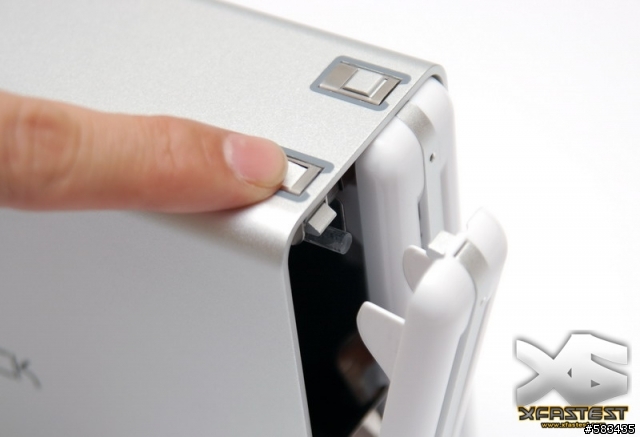

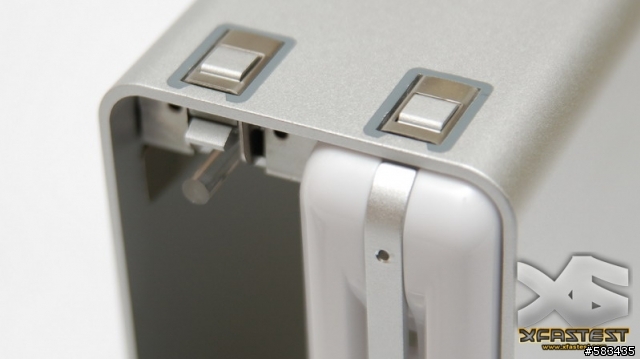

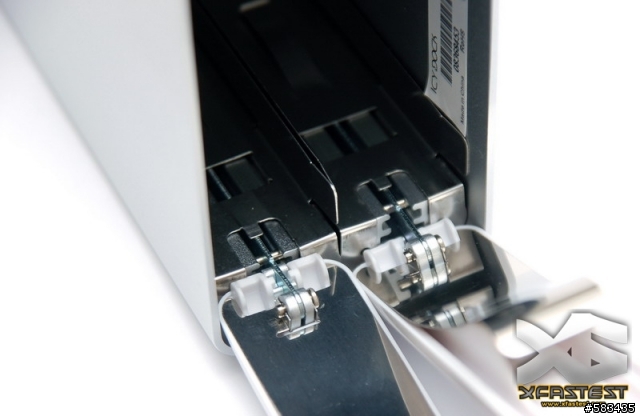

中銨最新上市雙層式磁碟陣列硬碟外接盒MB662系列，支援兩顆3.5吋SATA I/II硬碟，可支援Raid模式Raid 0 / 1 / JBOD / BIG / SAFE33 / SAFE50，針對一般PC及Mac族群所精心設計，造型時尚獨特，體積輕薄短小(60 x 134 x 195 mm)，並採用無螺絲硬碟安裝設計，安裝硬碟無需任何工具，輕鬆抽換、隨插即用，對時常需使用大容量及高效能儲存的使用者來說，是最佳的儲存伴侶。

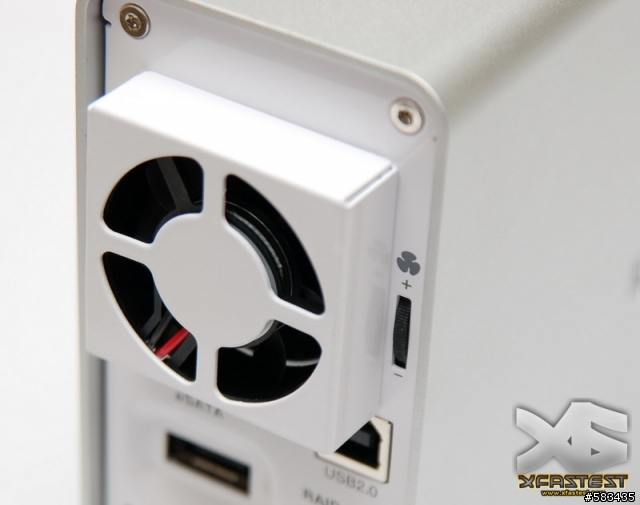

內建可調整式散熱風扇，外接盒設有風速調整VR，可視狀況調整風速，提升硬碟散熱效能；硬碟容量可支援至3TB(1.5TB*2)，前面板備有LED燈號示，硬碟運轉、電源顯示、Raid模式操作等狀況，均能隨時掌控！

MB662US-2S / MB662UEAB-2S的大容量與高效能儲存能力，可適用於多媒體影音剪輯系統、伺服器資料庫、DVR資料儲存、2D/3D動畫製作、美工繪圖及系統資料備份的使用環境，支援Windows及Mac作業系統，桌上型PC/Mac/筆記型電腦均可輕鬆使用。


以上是此次中銨新產品MB662 Series的產品介紹!!

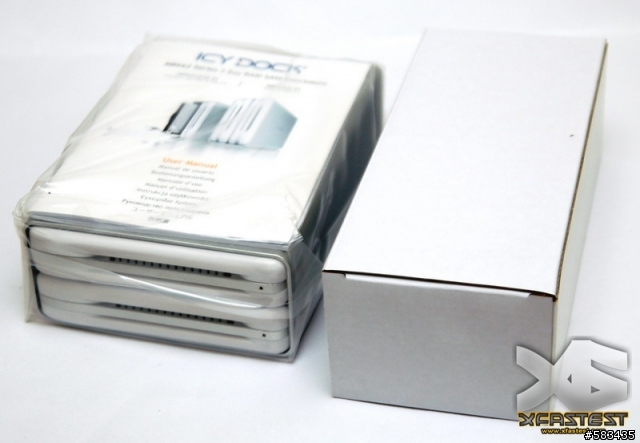

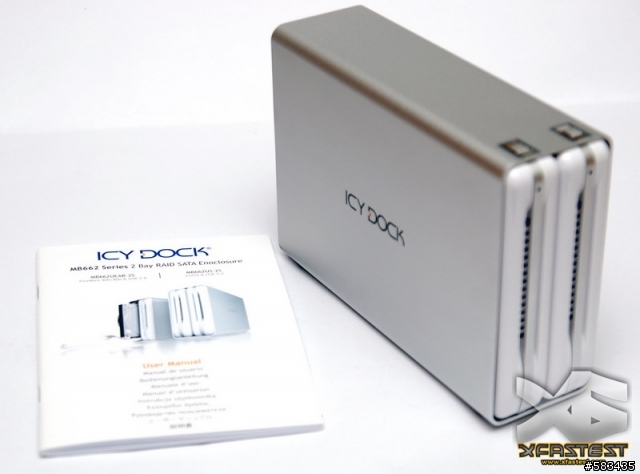

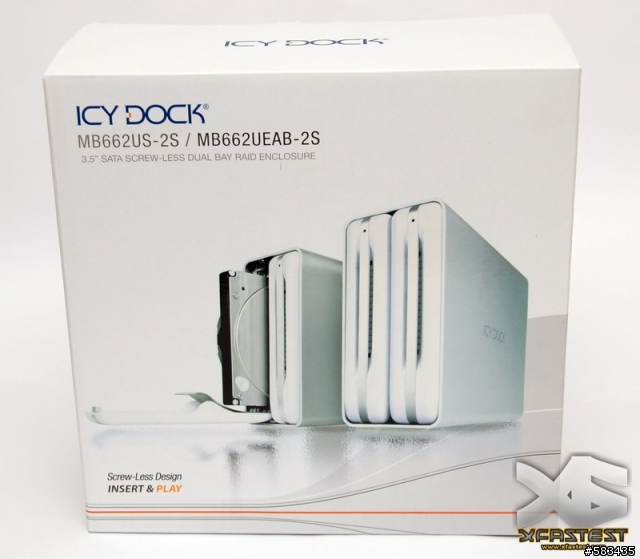

此次所入手的產品為MB662US-2S

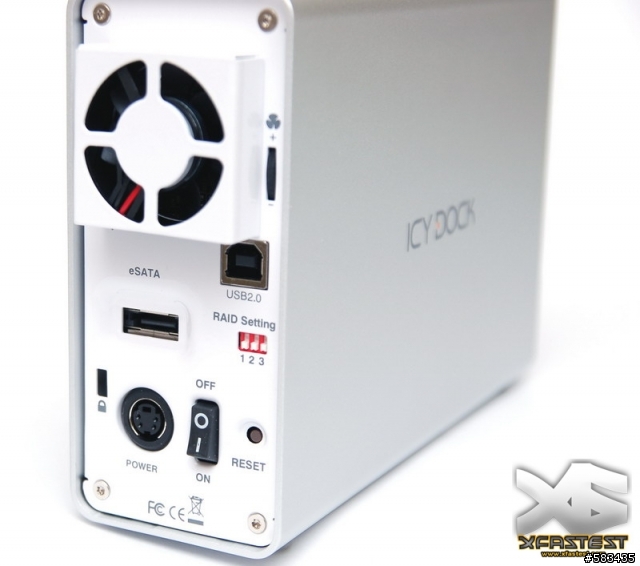

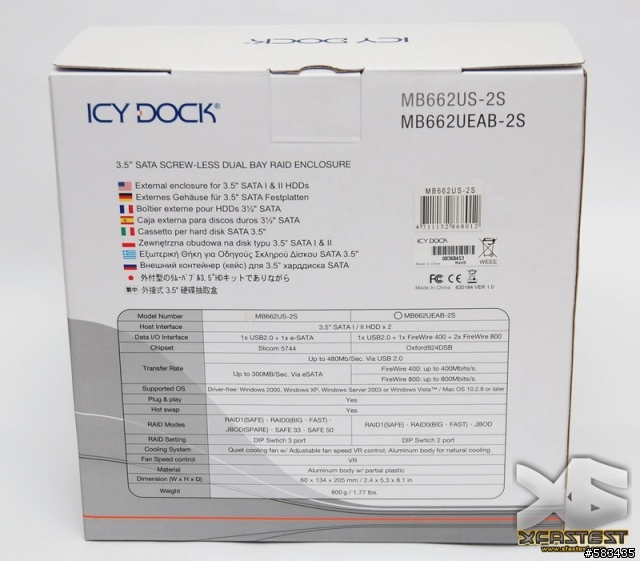

產品包裝背面規格說明裡可以看到 MB662US-2S 為 eSATA和USB機種

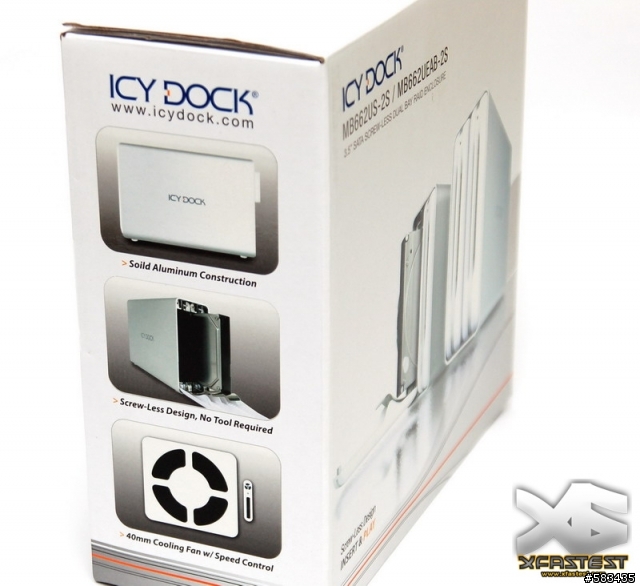

側面包裝寫了產品特色

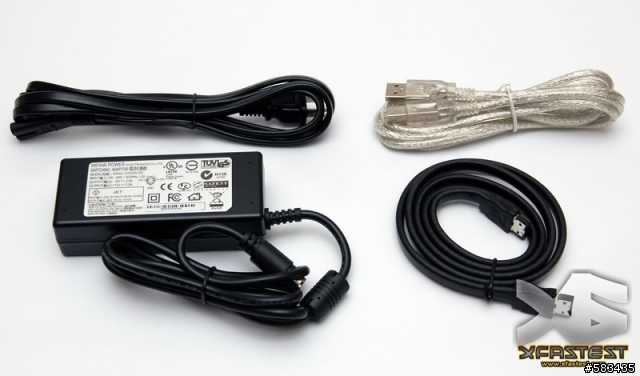

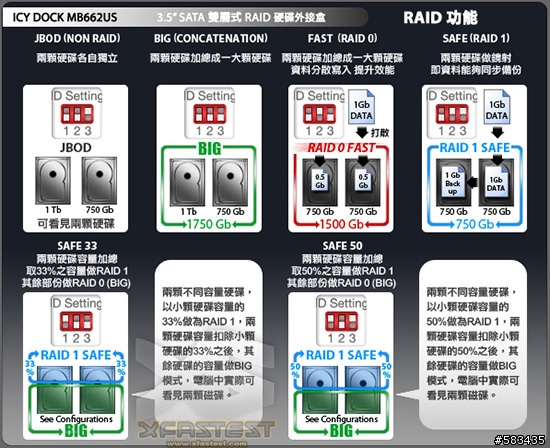

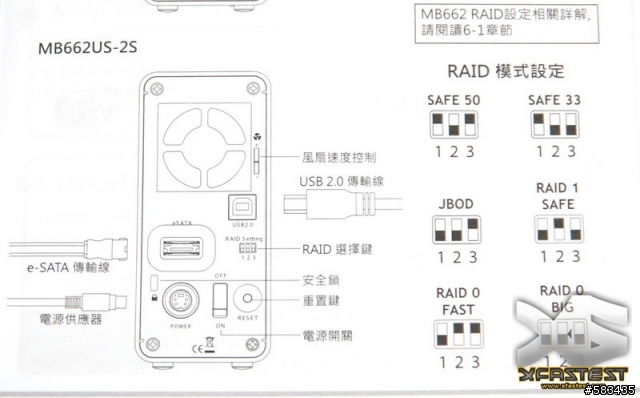

RAID 資訊 RAID設定

JBOD (Non-RAID): 每顆硬碟各自獨立，電腦上所呈現的為兩顆磁。使用eSATA連接電腦時，主機板或eSATA控制卡必須支援port multiplier才能使用JBOD功能。
Note: 單顆硬碟故障時，該硬碟資料將會消失，第二顆硬碟資料並不會受到影響，可繼續獨立使用。

BIG (RAID 0 Mode):每顆硬碟加總成一大顆硬碟，資料寫入方式為從頭至尾依序存入磁碟空間。
Note:若單顆硬碟故障時，所有硬碟的資料將會遺失，如果以資料安全考量，建議使用SAFE模式(RAID 1)。

Fast (RAID 0 Mode): 每顆硬碟加總成一大顆硬碟(取最小容量為主)，資料寫入方式為同步拆散寫入不同的磁碟空間。
Note:若單顆硬碟故障時，所有硬碟的資料將會遺失，如果以資料安全考量，建議使用SAFE模式(RAID 1)。

Safe (RAID 1 Mode): 兩顆硬碟做鏡射，即資料能夠同步備份
Note:若硬碟故障時，資料可立刻從第二顆碟中找到，將不會遺失任何資料。

Safe33 ：RAID 1 (SAFE 33%) + RAID 0 (BIG 67%): 兩顆硬碟取33%之容量做RAID 1 ，其餘部份做RAID 0

Safe50： RAID 1 (SAFE 50%) + RAID 0 (BIG 50%): 兩顆硬碟取50%之容量做RAID 1 ，其餘部份做RAID 0

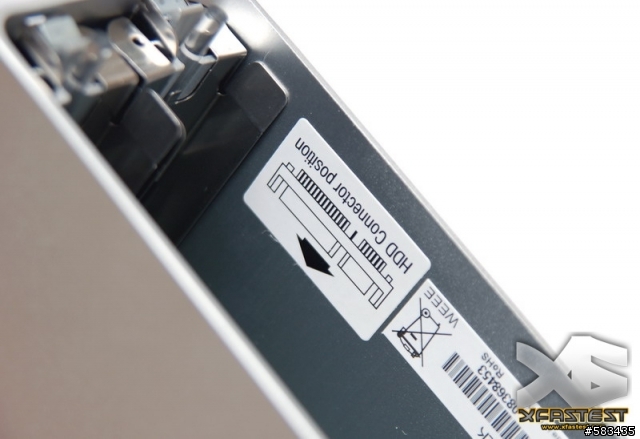

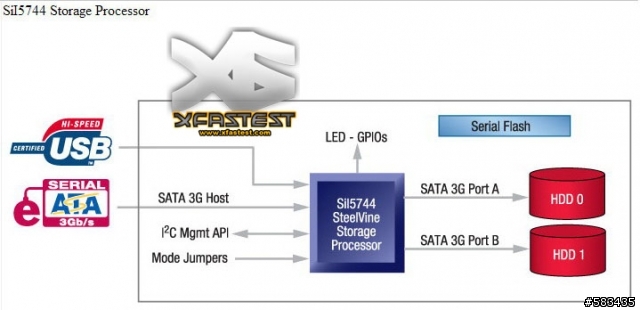

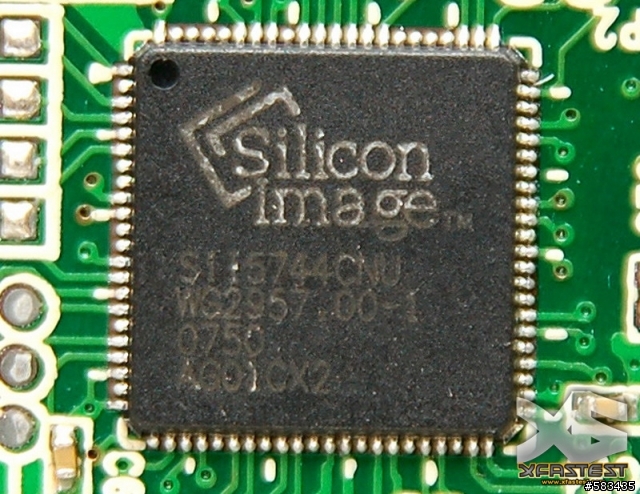

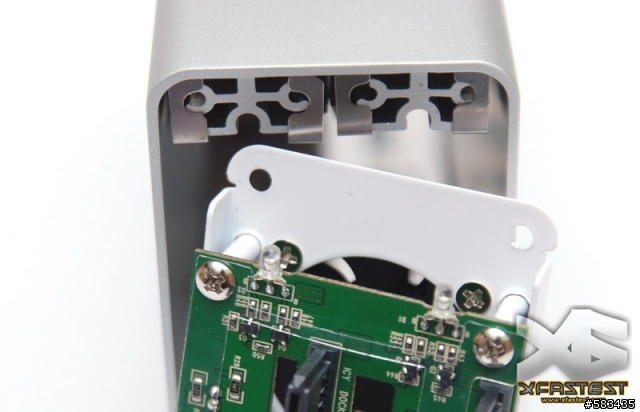

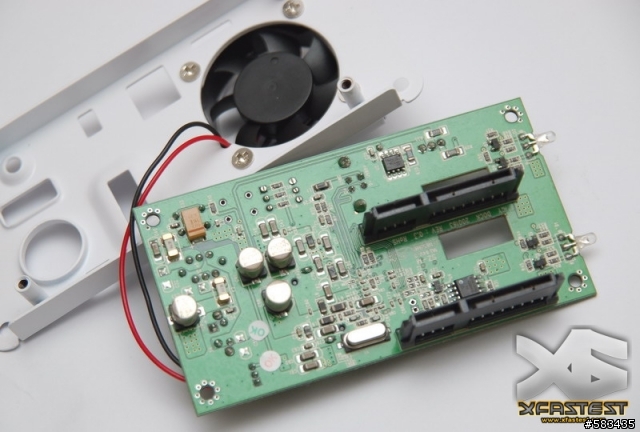

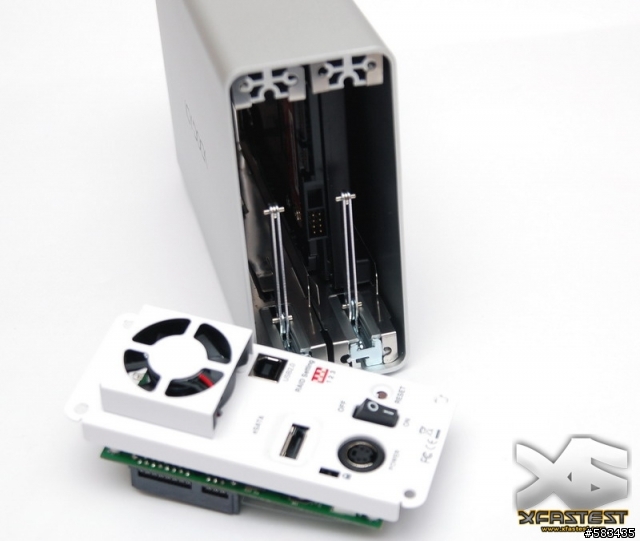

內件使用 Silicon image 5744 晶片組

從官方資料看來5744 支援傳輸速度有SATAII 3GB的規格

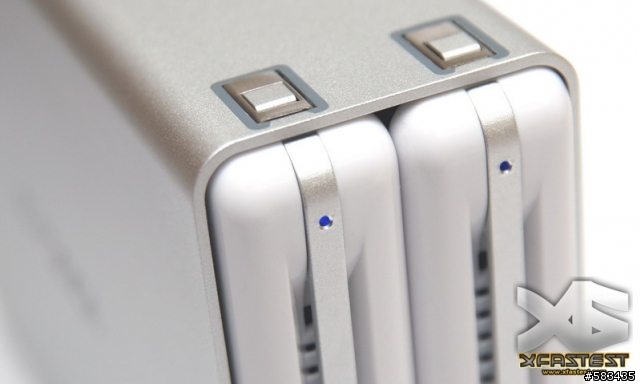

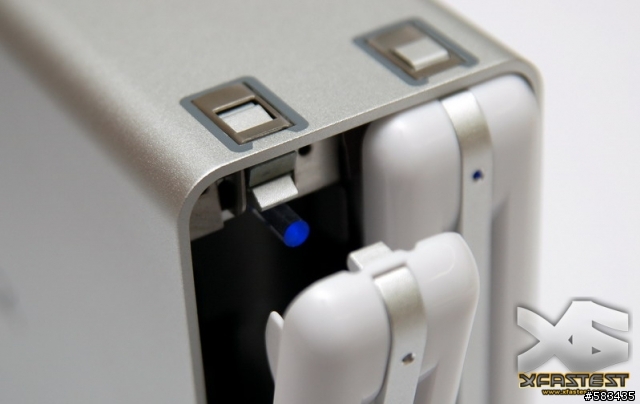

燈號顯示
硬碟閒置	藍燈恆亮
硬碟讀取訊號	紫燈閃爍
無硬碟	虹燈與藍燈交替閃爍
	虹燈與藍燈交替閃爍
資料重建(Safe)	紫燈閃爍(來源硬碟)
	紅燈與紫燈交替閃爍(目標硬碟)
資料重建驗證(Safe)	藍燈恆亮(來源硬碟)
	紫燈恆亮(目標硬碟)

警告: 更改RAID設定會將MB662中硬碟內存資料全數清除，並將無法回復。若您的硬碟中存有資料，請先備份所有資料。另有Silicon image RAID監控程式可下載

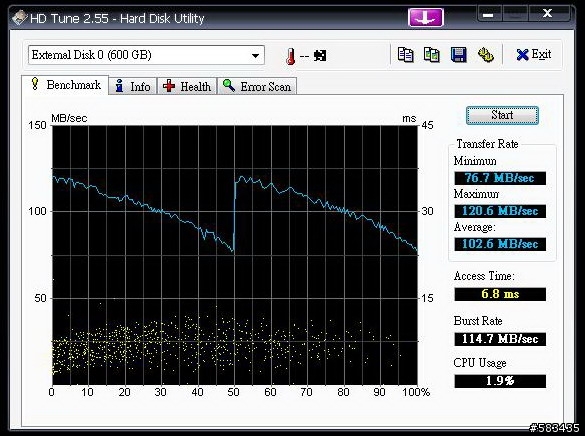

相關測試

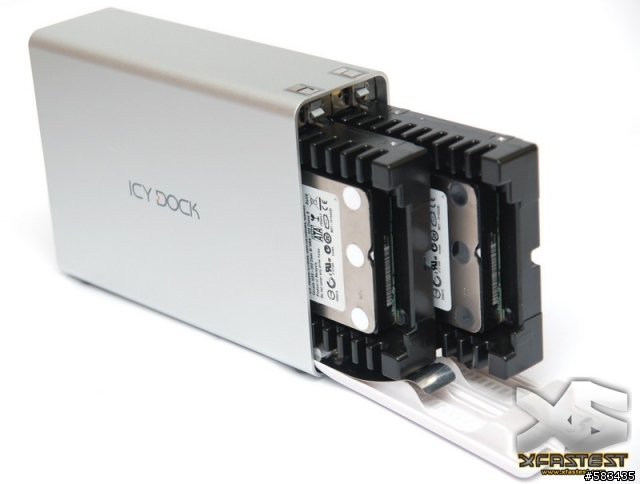

HDD: WD VelociRaptor 320G x 2
ASUS RAMPAGE EXTREME 的 Esata Port 測試 MB662US-2S 的個功能
RAMPAGE EXTREME 的 eSATA 使用是 Marvell 88SE61XX的Chip
支援port multiplier所以可看到2顆HDD

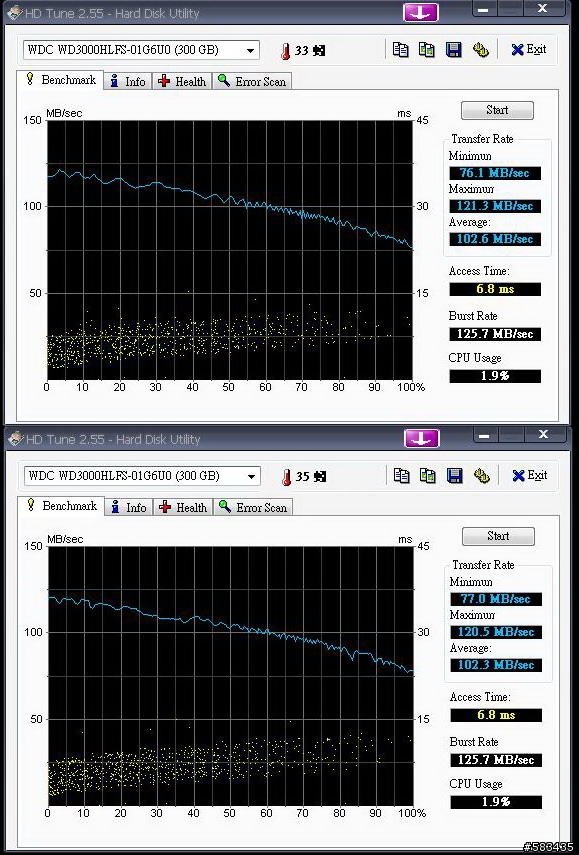

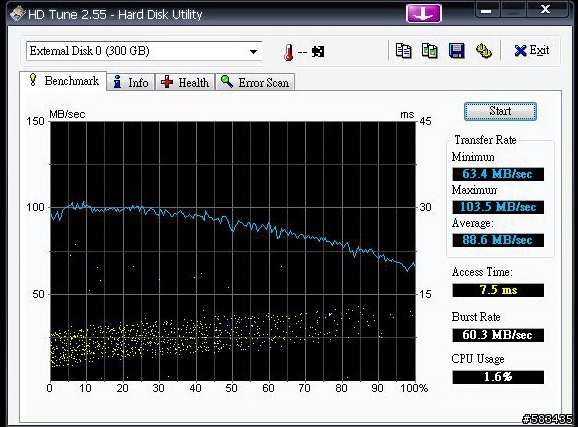

相關測試如下


JBOD (Non-RAID): 每顆硬碟各自獨立，電腦上所呈現的為兩顆磁。使用eSATA連接電腦時，主機板或eSATA控制卡必須支援port multiplier才能使用JBOD功能。
Note: 單顆硬碟故障時，該硬碟資料將會消失，第二顆硬碟資料並不會受到影響，可繼續獨立使用。


BIG (RAID 0 Mode):每顆硬碟加總成一大顆硬碟，資料寫入方式為從頭至尾依序存入磁碟空間。
Note:若單顆硬碟故障時，所有硬碟的資料將會遺失，如果以資料安全考量，建議使用SAFE模式(RAID 1)。


Fast (RAID 0 Mode): 每顆硬碟加總成一大顆硬碟(取最小容量為主)，資料寫入方式為同步拆散寫入不同的磁碟空間。
Note:若單顆硬碟故障時，所有硬碟的資料將會遺失，如果以資料安全考量，建議使用SAFE模式(RAID 1)。


Safe (RAID 1 Mode): 兩顆硬碟做鏡射，即資料能夠同步備份
Note:若硬碟故障時，資料可立刻從第二顆碟中找到，將不會遺失任何資料。


Safe33 ：RAID 1 (SAFE 33%) + RAID 0 (BIG 67%): 兩顆硬碟取33%之容量做RAID 1 ，其餘部份做RAID 0


Safe50： RAID 1 (SAFE 50%) + RAID 0 (BIG 50%): 兩顆硬碟取50%之容量做RAID 1 ，其餘部份做RAID 0


整體來說MB662US-2S 始一個相當方便使用的RAID 硬碟外接盒!!
對於一些使用者來說只要輕鬆調整Switch就可以有不同的RAID模式...

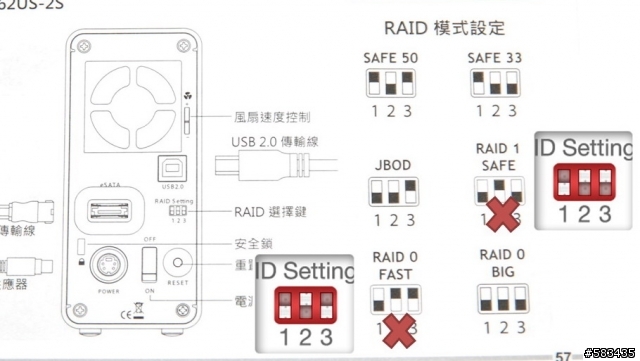

但也發現ICY DOCK在印制說明書時有些錯誤 所以使用時請參考以下所修正

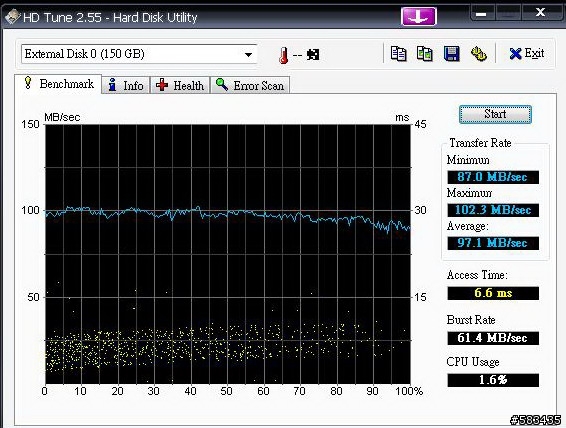

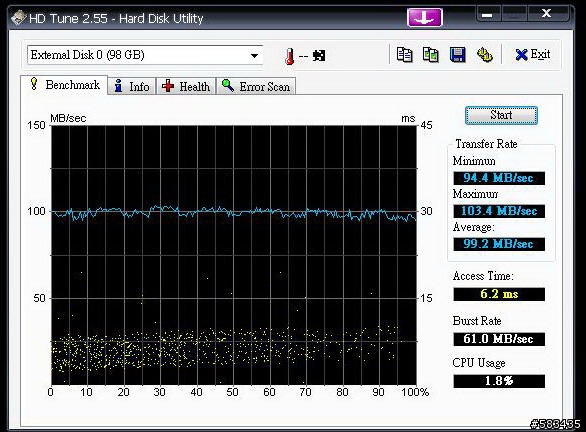

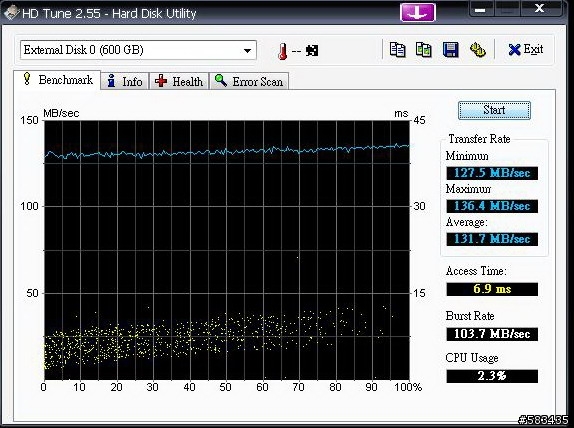

雖然說5744有支援到SATAII 的傳輸速度 但測試模式設定到FAST時並沒辦法發揮出VelocRaptor RAID0模式下的效能
