剛好今天有空就拆開拍一下給大家參考
本來很隨便
但好像蠻多人感興趣的
所以就比較認真了
先看圖
拆卸的說明補充在下方
插頭 USB傳輸線 跟 外接硬碟本體 其實還三個各國不同的接頭但沒拍

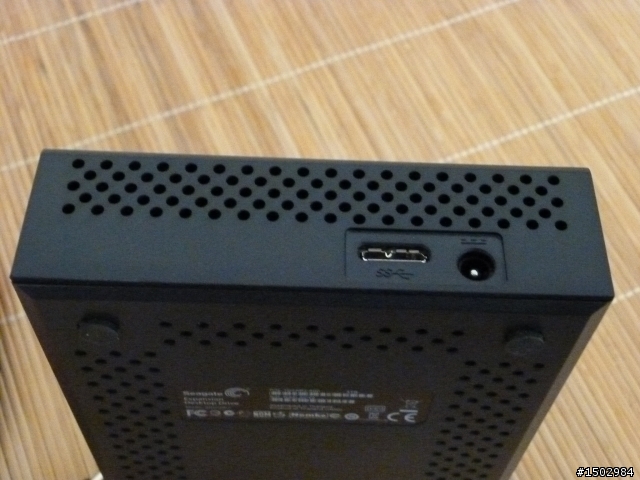

後方 USB 3.0跟電源

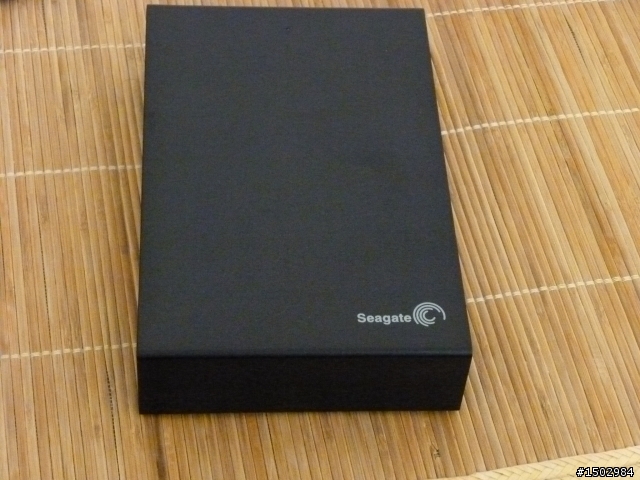

正前方 其實前面是有一點角度斜下來的

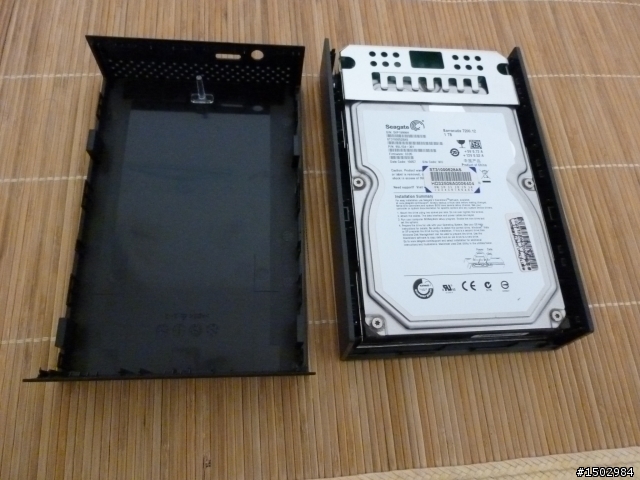

機體分離1

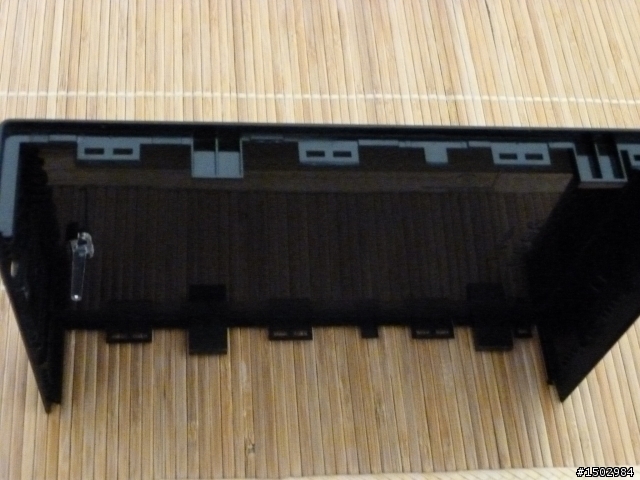

上蓋 可以看到都是用卡榫接合
底部

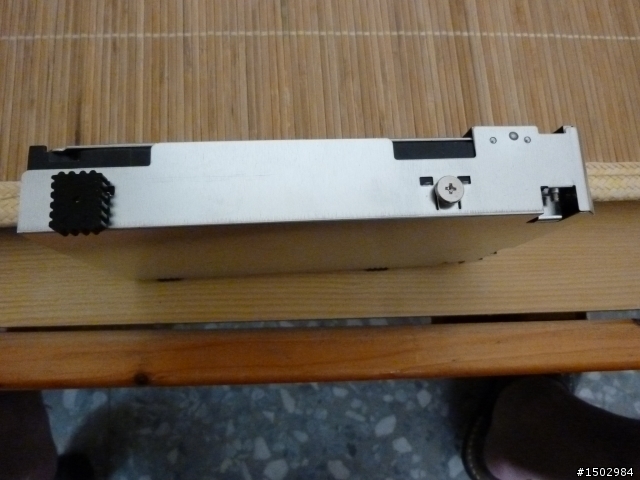

母體 左邊是有橡膠止滑墊 右邊是拿掉的對比 拿下來就是固定螺絲

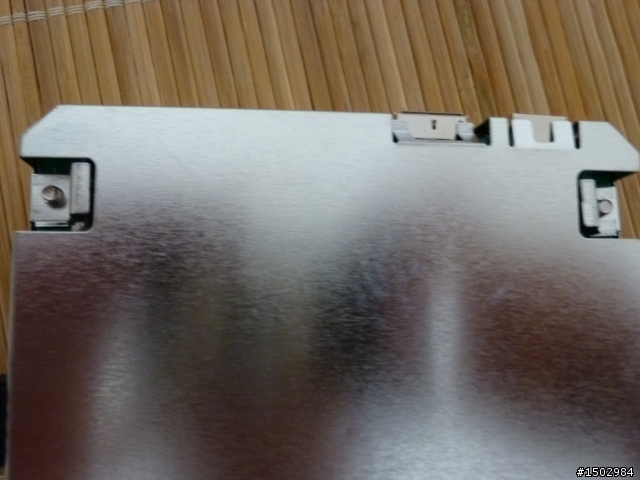

翻過來可以較明顯看到固定IC板的兩顆螺絲 全部就六顆螺絲

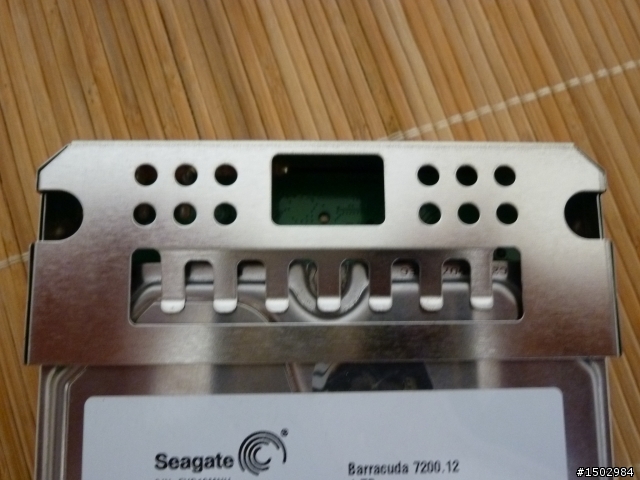

中間小圓孔是藍燈顯示運作
大致就是這樣
用的硬碟是自家的ST3000DM001
整體設計的不錯密合度也好
所以一開始是不太好拆的
購自Y家前兩天的特價3999加送300購物金
剛去看了一下好像改回4199加送300了
拆裝說明
請注意那幾張內部圖
可以看到外盒的卡榫設計
前後方公在底座母在上蓋
左右兩方則反過來
建議先用手在前後方的上下兩邊施力壓
會看到接縫出現空隙
拿一字前後撬開後
再順勢撬開左右兩邊
但記得改往反方向撬就可以打開了
其他的部分會鎖螺絲的應該都會拆了
這也是我上面提到個人覺得設計好的地方
如果不知道內部情況硬拆
外盒是很有可能損傷的
而且密合度又好就算是今天第二次拆
還是花了點工夫
保固問題
坦白說敢拆就要有破保的心理準備
在拆的過程因為一開始找不到施力點
一度打算硬拆反正外盒壞了東西能用就好
還好幸運找到施力方向拆開
如果不幸壞了送修
人家要給保是撿到
沒保就當是買水貨
但說實話
沒有任何方式可以証明有拆過
畢竟外接式的帶來帶去
外盒損傷難免
除非你拆裝留下的痕跡太明顯
PS：照片裡那顆是我原來的1T快掛點的舊硬碟
3T那顆拆下來裝到主機
兩者互換後都正常使用
忘了說明造成誤會
沒想到都看的那麼仔細

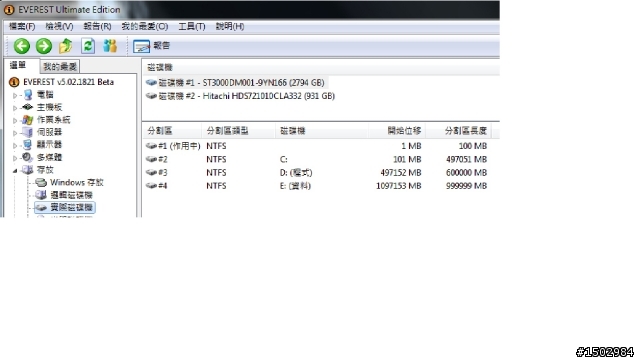

附上3TB硬碟EVEREST照
個人小問題
舊的硬碟用HD Tune Pro測一直顯示C7(傳輸錯誤次數)異常
這問題還有救嗎？？
