接著回到家 我使用三年多的老愛鼠左鍵又狂連點~~~~~真是一肚子氣!!
索性就把MX700這顆"老"鼠給拆了!!!
廢話不多說~~ 讓我們來看看他的裸體以及解決的關鍵吧~~~
-------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------
1.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-64f7dc7d84a8754e23e92fa18d57cb8c.jpg)
雖然我的滑鼠鍵盤還有一年多的保固到2008年(極光無影手DUO保固五年)，但與其浪費
來回的運費還有等待羅技這個"""大廠""""的維修時間，光是服務電話我打了一整天 打不通!!
想到就更氣!!! 自己就給他拆了~~~ MX700滑鼠底部有兩個螺絲，一個再貼紙裡面!!
卸下底部的兩顆螺絲，即可如上圖外殼與內部機構分離了~~~~~
2.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-2ddeba5efd70de2786322952f86cb44c.jpg)
內部的機構總共分成三個雙面的PCB版!!!組成。
3.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-3d378ad564c250b1a86e46dd3710c43a.jpg)
羅技滾輪的結構，有階段的觸感全靠右邊的小鋼絲所產生!!配合滾輪上的凹槽就可以傳遞
給我們非常棒的段落感!! 這也是小弟我其他滑鼠一直都沒有使用微軟的原因!!
因為不喜歡無段滾輪!!!!~~~~~
4.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-4fe157f2a3b6b017c0b53975ccf12256.jpg)
右邊就靠這個V字型的彈簧來構成第三鍵的下壓回餽感~~~~
5.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-a7cfb1199f50bb913badae9e069a1767.jpg)
黑色凹槽的固定機構 突滿了潤滑油減少摩差力~~~~
6.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-83b9aeba45f5cae9a0196e89782ab7ae.jpg)
上圖可以看見那根鋼絲撐住內部的凹槽機構!!!
7.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-3601b5c1284d6f58c9e102c3e89d8e93.jpg)
由上而下，由左而右，可以看見四個微動開關!!(一個黑色小盒子 有一個小白的那個)
依序是 右鍵，左鍵，中鍵，大拇指兩個
8.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-01673cbda5aa102741eecea16b1a3416.jpg)
滾輪上下方的按鍵開關使用這種一般接觸式的薄膜式開關!
9.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-0d137f279e75e41e2aa17e1aadebd6ec.jpg)
先將上下機板分離吧!!! 值得一提的是最上方的機版的左右兩側有用鋼絲固定住
需用焊槍解焊!!(沒拍到
)10.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-e2db9aaa4a9eb6f33290f86305085fcc.jpg)
先把滾輪的部份拆下!!!
那三個圓形按鍵就是剛剛提到的 滑鼠滾輪上下的按鍵所使用的。
11.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-7e4825390106cca0c56a8a645ff4f352.jpg)
上下機版的排線為不可快拆式的!! 所以就小心點吧~~~
12.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-4f56f5ac80d0d9b5600931ba6aed3540.jpg)
上部機版的背面圖來張~~~~
13.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-5cb41e11797efa16437bae5fb7ed7e09.jpg)
底部基板與電池座~~~上方有一個小排線上面的就是LED
而排線左邊那個被遮住的IC就是這顆滑鼠的精華!!!*----------------->MX系列感光器!!!!!!!
14.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-6c91f386b3f54acebd2e71af63cf0380.jpg)
這是左鍵按鈕底部的三個接點 把它給拆下來吧!! 就是要修這裡~~~~~
15.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-105ee532f1dd2e847d7f8dd122319452.jpg)
將微動開關就是剛剛前面提到的小盒子給拆了!! 裡面就是長這個樣子!!!
應該市面上滿多滑鼠都使用這種開關!!!
所以之後的維修內容應該都可以通用!~~~
16.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-11bf13a190b07c8488e9d33a069a5fff.jpg)
可以清楚的看到他的開關機構構造~~~~
17.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-4c1f7aa819a9fadb87d947741fa263d9.jpg)
上視圖~~~ 中間有點白白的就是平常會壓下的地方!!!! 也就是我們按的地方!!!
18.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-a17ba7b81b76d778828b2f0f476a9ed3.jpg)
斜側面!!
19.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-7c675c6e19c498f62105051f7c77e9e4.jpg)
未接觸前!!!!

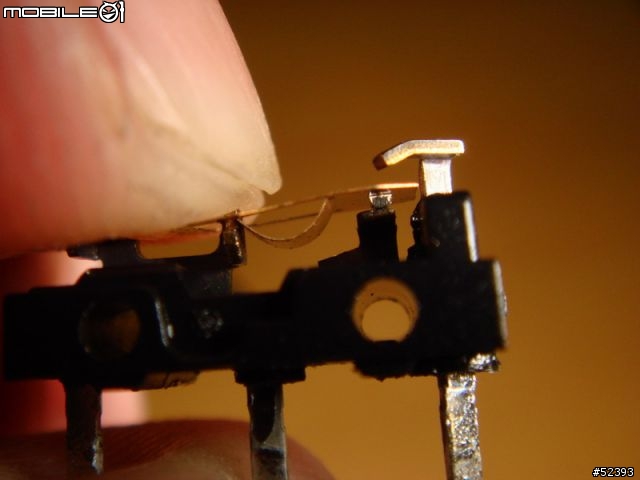

20.
![[教學] 羅技 MX700 大解體之左鍵連點之問題 ~ 修理關鍵!!!! (任何滑鼠適用)](http://attach.mobile01.com/attach/200609/mobile01-a34b3d0b9d87ba74d68342b159e11b69.jpg)
按鍵壓下時的機構!! 碰觸的地方大家有注意到了嗎??
可以和圖19比較!! 就知道 觸控的關鍵在哪了~~~
沒錯!!!!!!!!!!! BINGO~~~~~就是那個黑點~~~ 就是他害我的滑鼠會連點的!!!
拿起小砂紙輕輕磨一磨這個關鍵接點處吧!!!
這是因為長時間使用下的小氧化!!! 畢竟是銅片!!!
清完以後置放回去!! 完成!!!!!!!!!!!!!!!!!!!!!!!!
在修理好之後的使用感覺是，非常的順暢~~
如果01的朋友們也有一樣的情況~~ 加上"""眼力又夠好"""的情況下!! 可以跟著我DIY喔~~~
畢竟是小東西!! 看久真的傷眼睛!!
不過話說T30近拍還真不賴!! 其實這個微動開關真的很小呢!!!!
挖!~~~~~太棒了!!! 正常了~~~~ 這篇就是在滑鼠DIY修理好之後寫的~~
希望大家參考參考囉~~~~~~~THX~~~~~~~~~~~~~~~~
