[分享] mini PCi-E 無線網卡使用在PC上之測試

之前我有PO了一篇請教文 後來決定使用這樣的方法來使用在我的HTPC上面
目前用了差不多快三個禮拜還蠻穩的 因此給有需要穩定使用網路但卻因一些問題而不想牽線的使用者


這邊先說明我之前的狀況好了

自從把家裡的無線路由器從N16換成N56U之後 終於可以享受到5GHz的無線網路了
家中有一台HTPC 除了當作影音播放機之外 也當作動物機以及TS3伺服器使用
在還沒搬家之前是使用有線網路做連線
但搬家後 無奈何擺放電視位置的後牆沒辦法把拉網路線 雖然可以做點小施工 但家人不肯這麼做
因此只好用無線網路的方式來解決這樣的問題

起初 買了TP-Link的WDN3200 這個是可以支援5G的USB網卡 一開始用還OK
但之後卻發現網卡會有抓不到的情況 這抓不到的情況是 網卡突然掛掉 Windows突然抓不到網卡
一開始以為是USB或是OS的問題 但不管換哪個USB孔 重灌OS 都是一樣的結果 網卡就是會不定時掛掉
後來又換了D-Link DWA-182使用 當時想這支支援到AC規格的無線網路 應該是很OK才對
結果也是跟WDN3200一樣的結果

後來想說會不會跟連線數或是流量有關聯 因此就把BT關掉 關了差不多5天
結果關掉後的那幾天一點問題都沒發生 182運作得好好的 想說就把BT再啟動 並且稍微設定一些數值
本以為OK了 但沒想到不到六小時又掛了.....


後來想到 直接用PCI-E網卡好了 說不定內接卡會把外接卡好 但市面上見到的很多都是150M
雖然D-Link有出一個三天線的網卡 但它吃的是PCI不是PCI-E....

好吧 既然如此 只好用筆電的無線網卡了 還好市面上還有所謂的mini PCI-E轉PCI-E的介面卡
因此想說 就用這樣的方法試試看好了



就在網路上買了一片Qualcomm Atheros AR9380 筆電用無線網卡

這個吃的是三天線 且支援5GHz的無線網卡 外表看起來很像mSATA 但它是mini PCI-E而非mSATA
本來是想買4965AGN 但因為上網查都查不到是否支援5GHz的網路 所以只好找這張

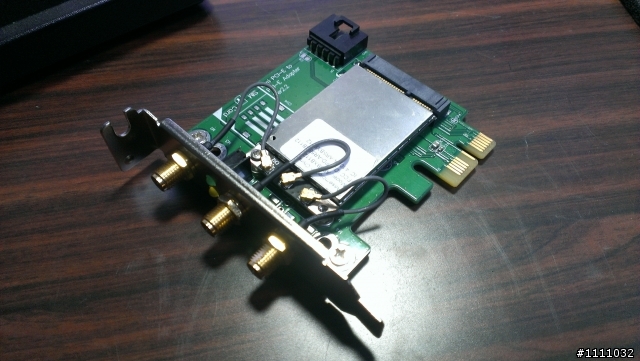

而買這張網卡的時候還好心附了一個轉卡給我

(P.S 我知道沒有檔板 是我拆下來的)
本來想說應該用這種的就夠了 但後來發現這張沒有短檔板
而我的HTPC又剛好是銀欣的ML03 只吃短檔板 只好又另外買一張

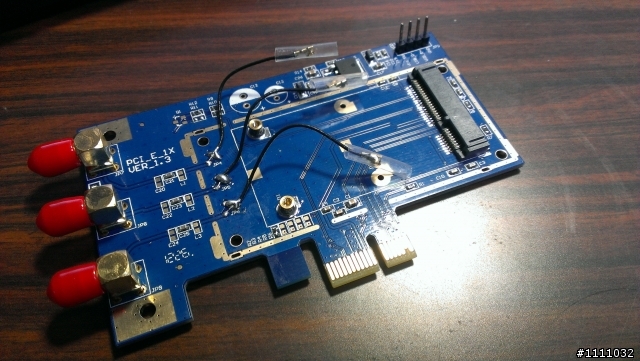

這片就是屬於短身的轉卡了 一開始買到的時候鎖上去的是長板的
還好它有附短板的 麻煩的是必須要把長版上面的WIFI連接頭給拆下來鎖在短板上
鎖好之後就如上圖那樣
眼尖的人應該會注意到上面有一個USB連接埠 那個是拿來接藍芽的
有些無線網卡會自帶藍芽功能 只要用USB的4PIN連接線接到主機板上就可以使用藍芽了
而藍芽同樣也是透過WIFI天線來收發

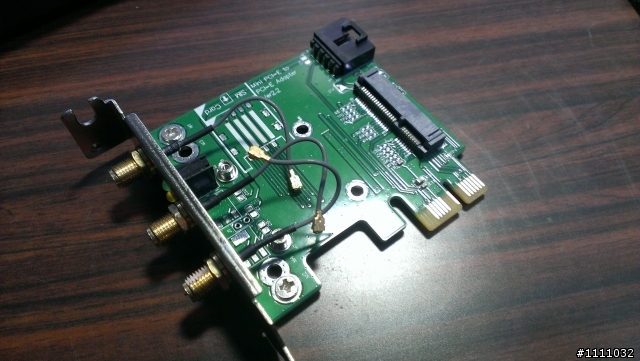

把AR9380裝上介面卡 用兩顆螺絲鎖上 並接上天線


上機! 把介面卡裝上去後 將三隻天線裝上去~
由於是PCI-E x1規格 因此不管是PCI-E x1插槽或是PCI-E x16插槽全都可以插


OK! 裝好之後開機 首先得先為這張網卡上驅動 這片的驅動其實很好找 Google一下就會很多

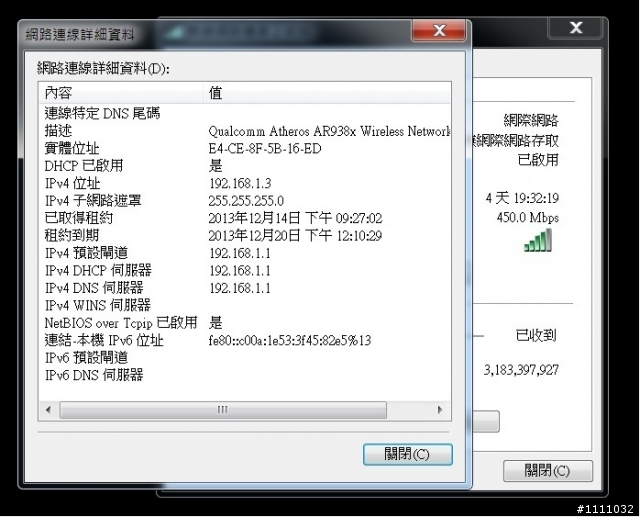

然後連上N56U 所得到的數據

這邊要先說一下 RT-N56U表面上2.4G和5G都只支援300M的無線網路
但因為其實它的5GHz天線是2T3R 因此5G實際上可以支援到450M
只要刷了Padavan就可以見到了

再來實際測試一下它的傳輸狀況

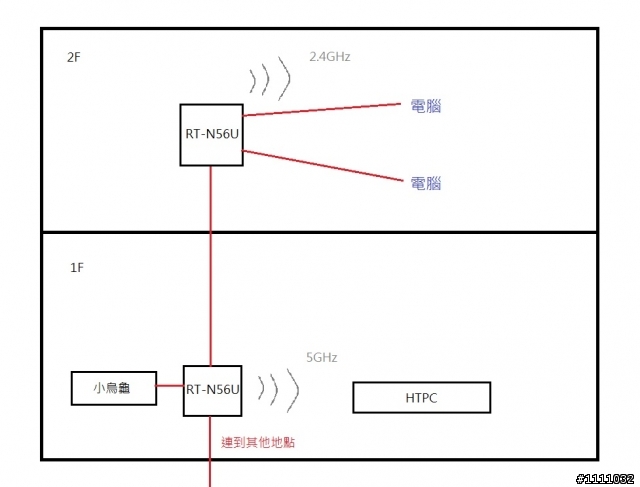

家中使用的網路是中華60M光世代 佈置如下圖

紅線表示網路線 而1F的N56U只開5GHz的WIFI 專給HTPC使用
而2F的N56U則只開2.4G網路 專給手機和平板 以及有時外地回來的家人使用的NB提供網路
雖然HTPC離1F的N56U只有不到3m的距離 但中間隔的是走道......
加上N56U是放在牆壁一個木製櫃子裡面 以及前面提到的問題 因此就沒辦法拉線了

另外貼一下HTPC本身的硬體配置
處理器：AMD A8-5600K APU
RAM：創見 DDR3-1333 4GB*1
主機板：ASRock FM2A85X-ITX
硬碟：TOSHIBA 3TB + WD Red 3TB


這次 就直接使用區網來測試傳檔速度
因為測試外網的變數很多 而且這樣的WIFI速度對外已經是很快的了
所以直接測試內網是最準的了

測試一個ubuntu的映像檔 容量約為883MB 使用我自己的有線網路測試 直接將檔案傳到HTPC上
然後再把檔案從HTPC複製回來 測試純上傳和下載的速度

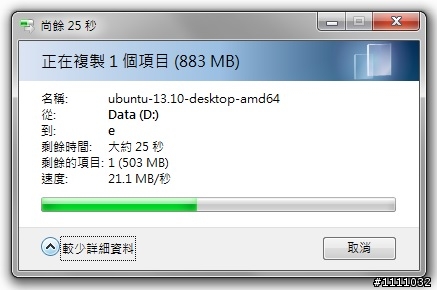

首先是上傳到HTPC

上傳速度還不錯 有到接近USB 2.0的水準 平均都在21MB/s

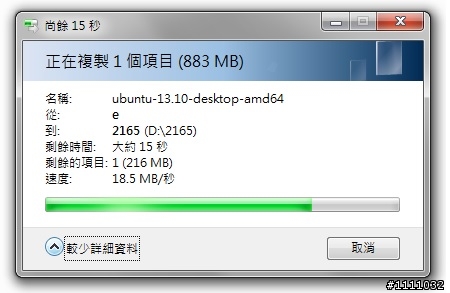

再來是從HTPC下載回來

速度上比起上傳慢了一點 平均約是19MB/s左右
雖然比較慢一點 不過就這樣的速度表現還可以接受


至於在穩定性上面是否有達到我的期望呢? 答案是肯定的
這樣配置網卡後從開始使用到現在還沒讓我失望過
都沒有發生網卡掛掉或是連線不穩的情況 真要說問題 就是我用區網連TS3偶而會有突然斷掉又恢復的狀況
但其他從外連入的都沒問題 只有區網會這樣 不過發生情況很少 所以也不是很care了


大約是這樣 其實個人認為現在的USB無線網卡在品質以及能力上多少還是需要有些注意
當然如果是一般用途的話影響沒這麼大 畢竟我這種比較像是特殊用途
當作是一種參考囉~
