[開箱文] - AVN80X 智慧型網路監視攝影機

一直考慮在家後門加裝一些監視器，但又不想太複雜的裝備，也能隨時自己拆裝移動位置，還想要能隨時用手機查看異狀，在朋友介紹下購入了 AVN80X 智慧型 - 網路攝影機，這一天．．．．．

真田：伊達 ~ 你看，前方出現異物擋路
伊達：敢在我奧州筆頭面前撒野


伊達：看我六刀流將你一發擊沈


真田：等等 ~ 伊達


真田：記得主人說最近有敗物要加入，該不會是這個吧
伊達：啥 ~ 我們要失寵了嗎
（真田心理想：我們一直在儲藏室裡，有被寵愛過嗎? …. - -"）

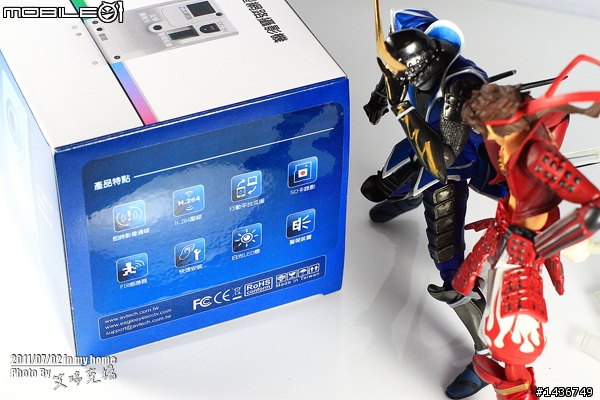

伊達：AVN80X 智慧型網路攝影機


伊達：好像功能不少
真田：主人上次好像說要能用手機連線的功能，有行動平台支援

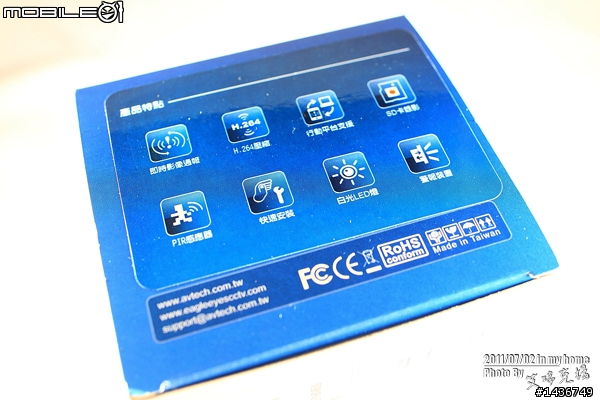

a) 即時影像通報 ---- 主人要的
b) H.264 壓縮
c) 行動平台支援 (for Android, iPhone, iPad) ---- 主人要的
d) SD 卡錄影
e) PIR 感應器
f) 快速安裝 ---- 主人要的
g) 白光 LED 燈
h) 警報裝置

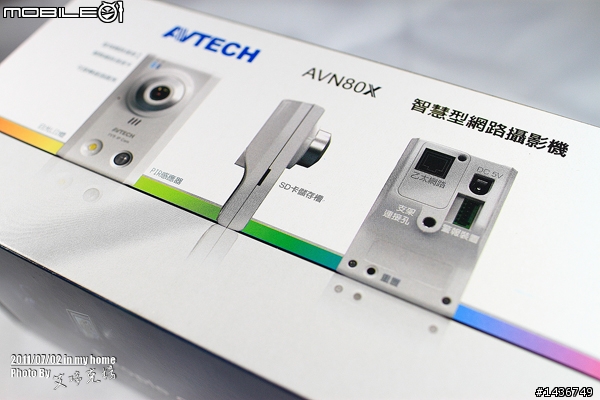

正面照來一張


上面照來一張，吃 SD (Micro SD)，有 RJ45 接頭，DC 5V 的接頭 (內附電源線)


真田：我們打開好嗎，主人會不會生氣？
伊達：主人跑去外拍了，不會發現的 …… XD
(在遠方的主人：哈啾 ~)

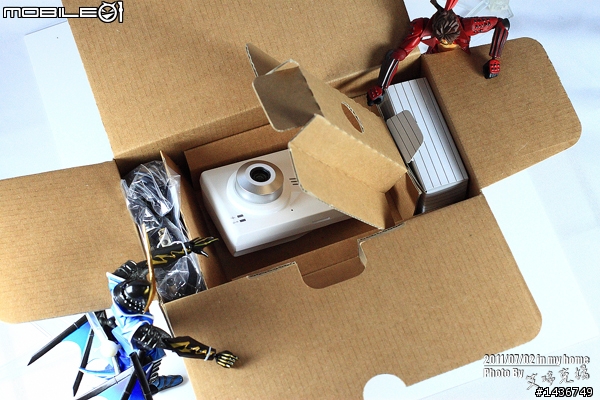

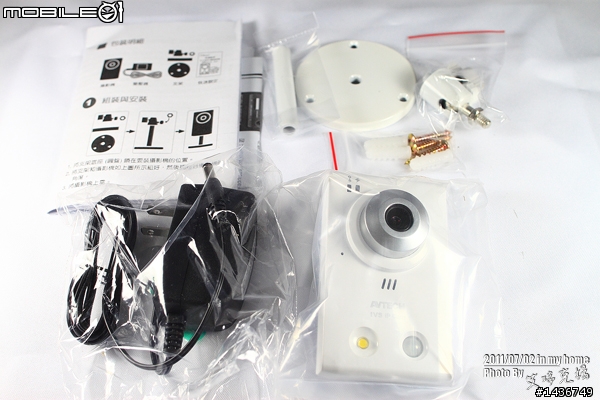

裡面有攝影機、網路線、電源線、支架底座以及快速設定說明書


真田：好像法力很強大，拜一下
伊達：快起來，好丟臉啊，你股溝都跑出來了

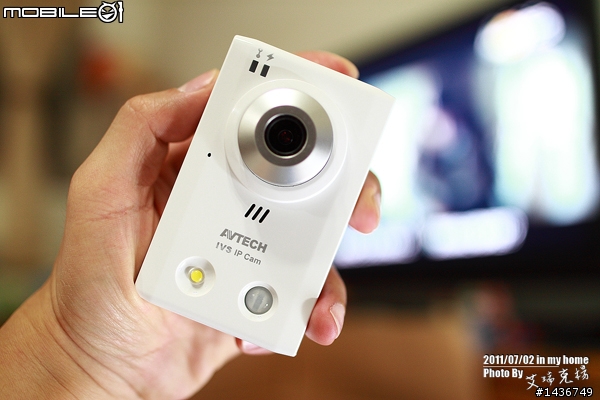

正面照來一張


背面來一張

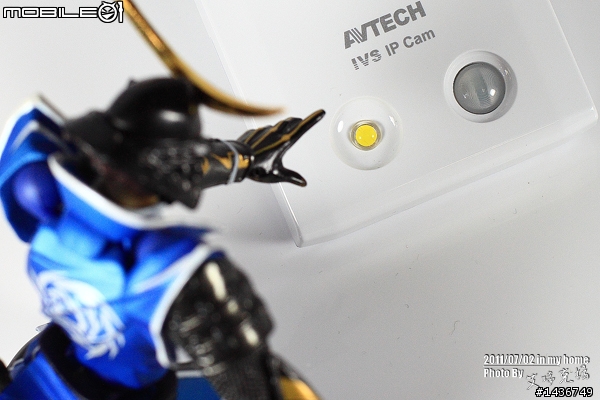

LED 燈與 PIR 感應器
真田：什麼是 PIR 感應器啊
伊達：聽 Google 大神說是用做紅外線動作感測器，像人體也會發出紅外線

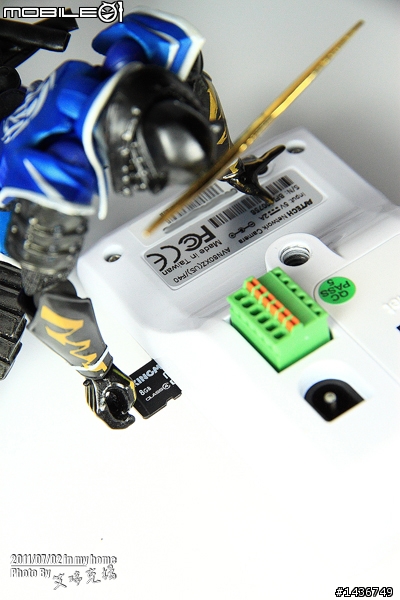

伊達：吃 MicroSD 卡，聽說最大可以放 32G …… 應該是用不到這麼大

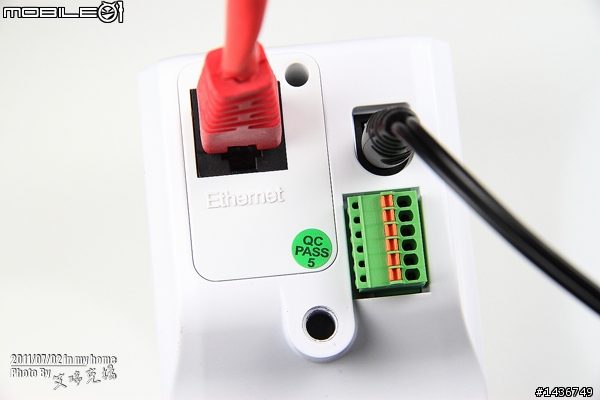

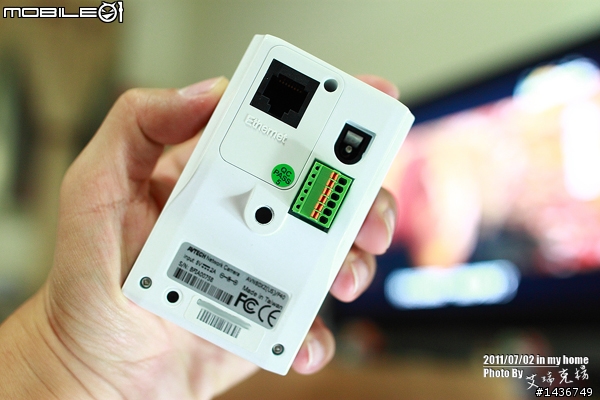

RJ45 接頭與 DC 5V 的電源
綠色區塊可外接裝置，如：磁簧開關、蜂鳴器…來做為警報觸發的媒介。

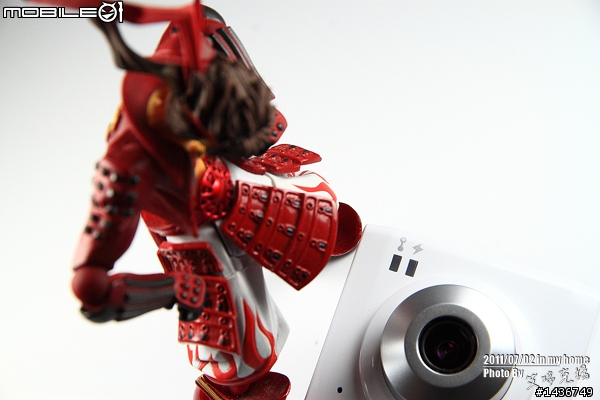

監視器的鏡頭

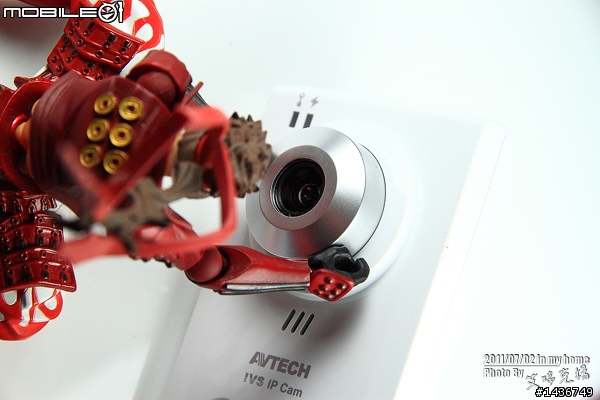

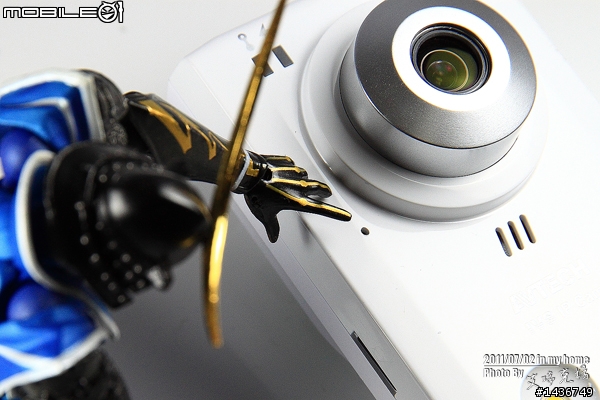

鏡頭特寫，旋轉可調焦


: 區域網路連接指示燈
: 網際網路連接指示燈


麥克風收音孔，以及廣播麥克風，當看到小偷時還可以跟他閒話家常 …… - -"

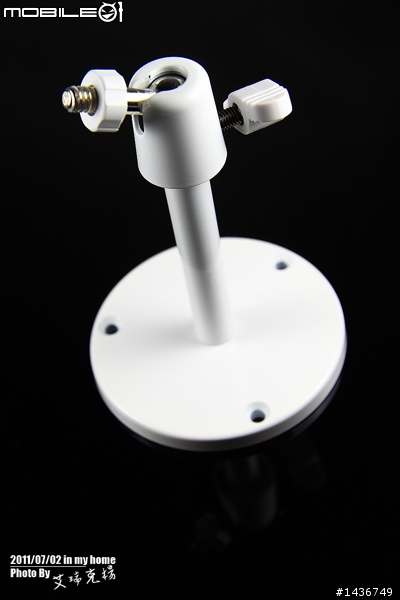

支架特寫

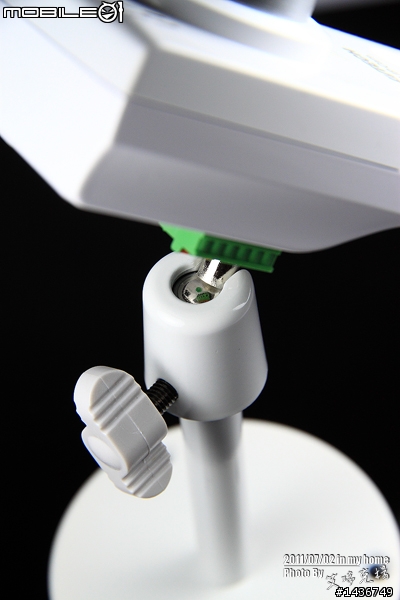

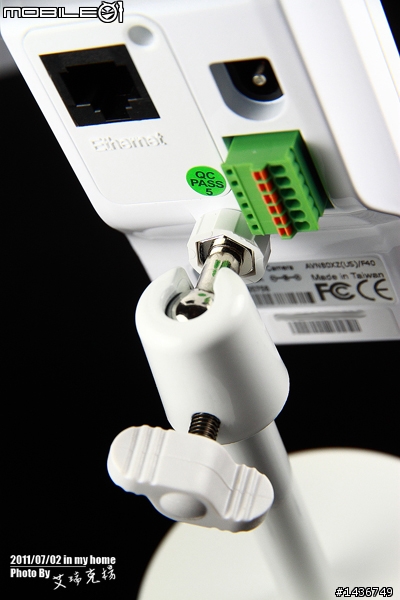

金鋼合體，與支架結合


可調整仰角


正面照來一張


側面照來一張

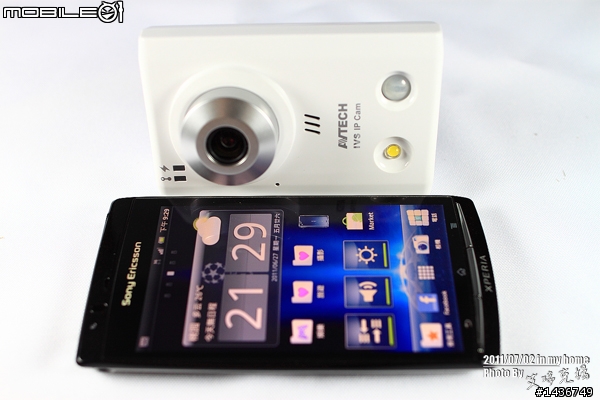

與要測試網路監控的 arc 合照一張，以後就由我倆來保護主人你財產的安全了 ….. XD

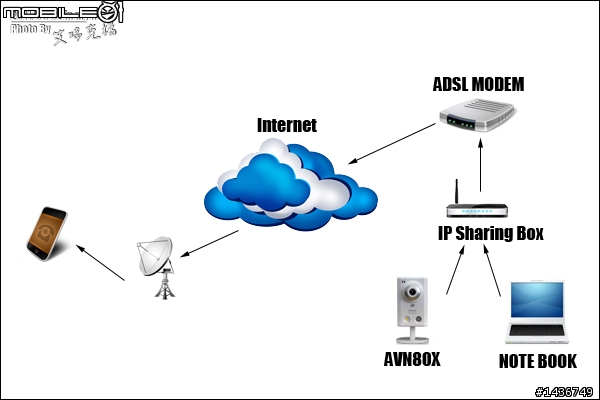

接下來就要開始安裝，第一種是最簡單的裝法，基本上直接把 AVN80X 智慧型網路攝影機插到家裡的 IP 分享器

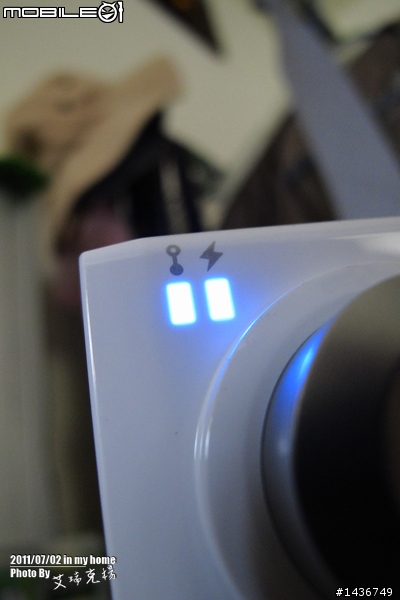

當插入電源以及網路線後，正常左邊區網會亮，右邊 Internet 會持續閃爍狀態

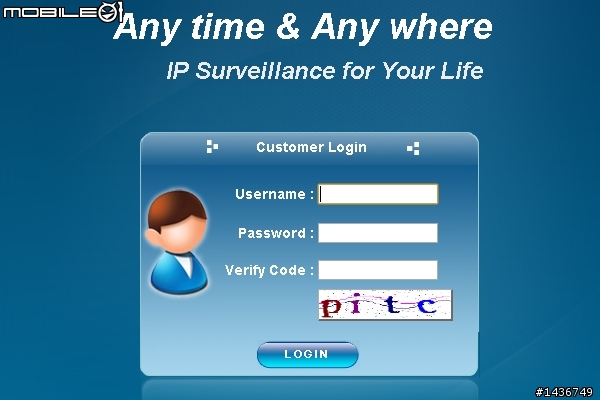

直接連到 192.168.1.10 即可進入設定的畫面

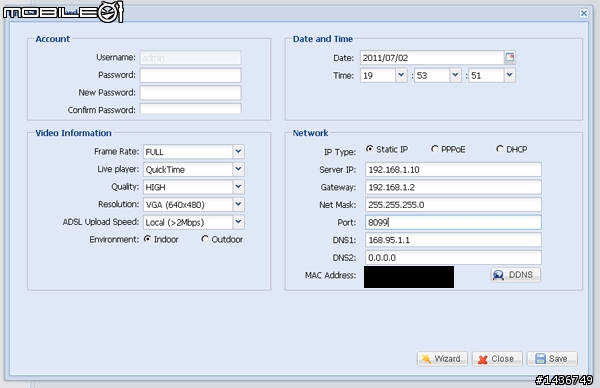

登入後可以再設定 Gateway 以及相關 Port 等資訊


正常此時選 Live View 即可開始看到監視器開始錄影的畫面

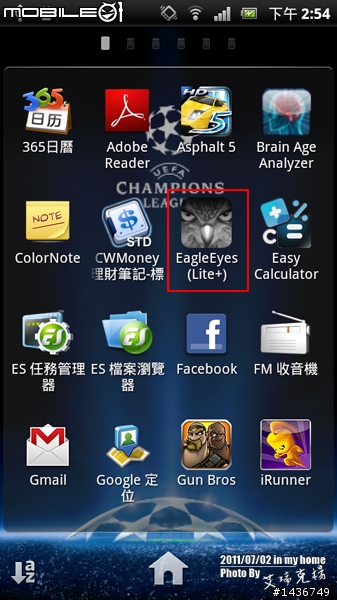

透過 Android Market 可以下載 EagleEyes (Lite+) 程式 (Gun Bros 好玩的遊戲 …. XD)

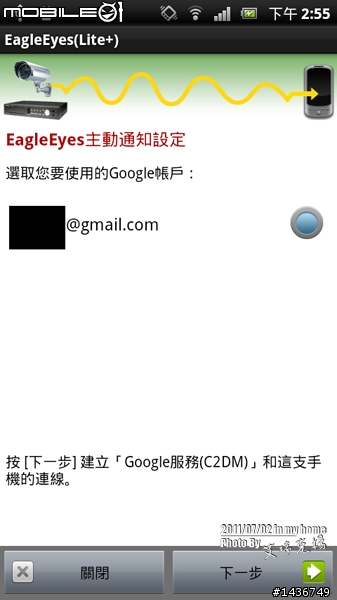

選擇使用的 Google 帳戶

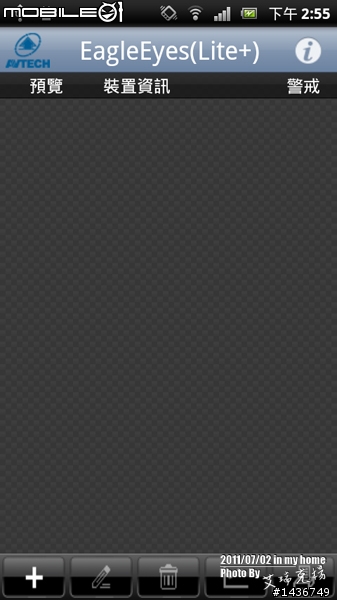

進入到主程式的畫面

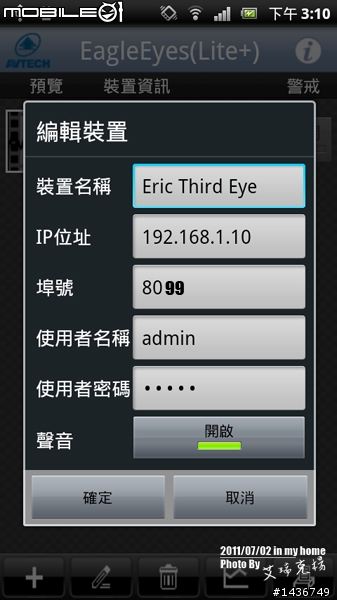

目前手機是用區網內的無線 AP 上網，所以 IP 是區網內的 IP，如果要透過 3G 連還需要倒 IP 和 Port 進來，這裡就不多做說明 (下面是舊的設定，所以用 Photoshop 在 Port 加上 99 ….. XD)

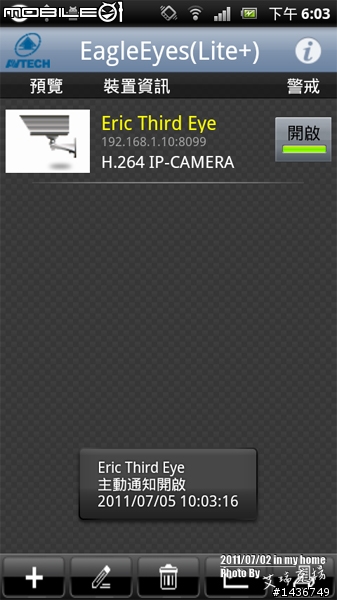

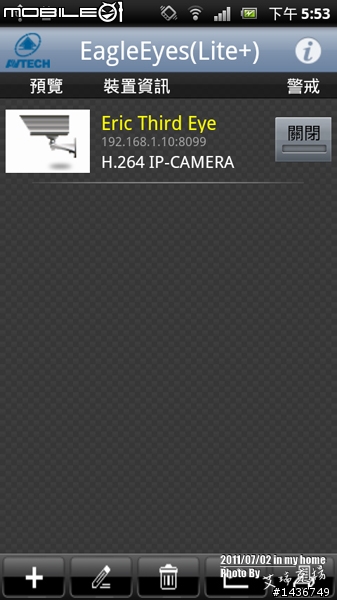

設定後如果正常連線，即會看到下面的畫面

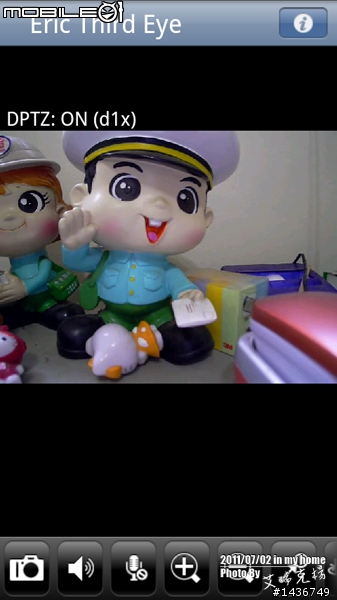

正常連線時即可用手機看到目前攝影機照到的畫面


但基本上上面這個裝可會有一點小小的限制，就是攝影機透過網路線連到區網，會有網路線的限制，所以下面搞複雜一點，讓機器透過 WIFI 連到無線 AP 連線，可以省下要拉網路線的麻煩，但 ….. 連線速度就會大大影響，畢竟名言「有線無限，無線有限」是無法改變的事實。

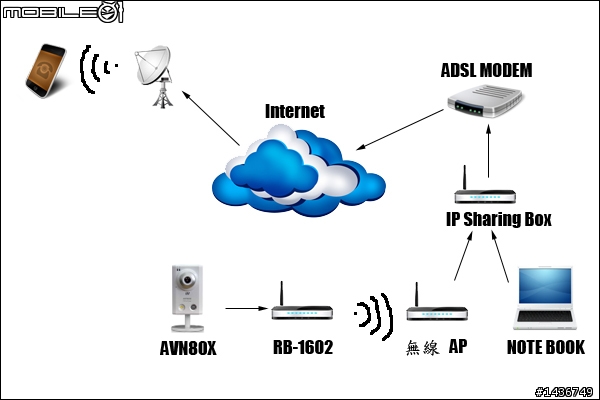

架構其實差不多，就差在 AVN80X 多透過傻多迷你口袋機RB-1602 連線到無線 AP，再連到 Internet，可以不需要再拉網路線 ….. 但電源仍然是一個瓶頸。

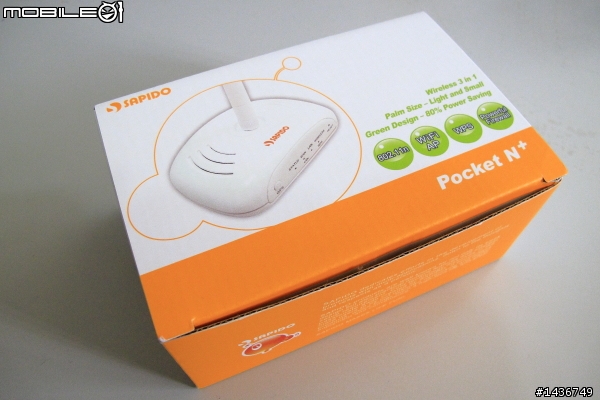

就是這台傻多迷你口袋機RB-1602，可以拿來讓 AVN80X 透過 WIFI 上網

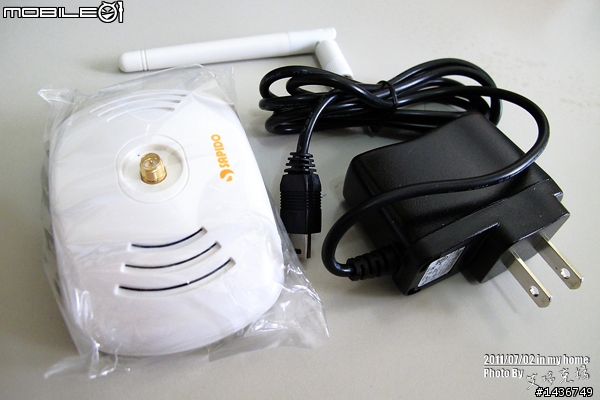

內容物，主機 + 天線和電源線

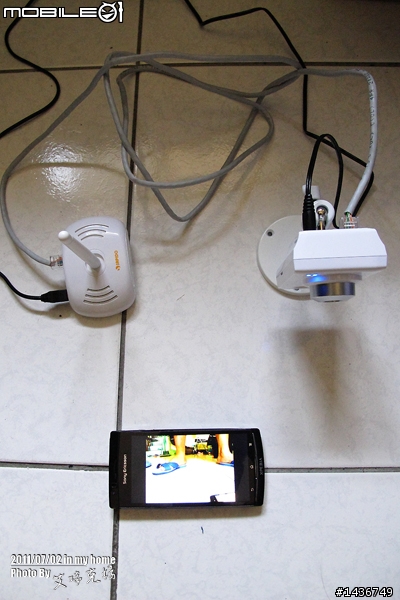

接下來設定傻多迷你口袋機RB-1602 WIFI 的功能，再讓 AVN80X 透露 RB-1602 與家裡無線 AP 連線，這樣即可達到 IP CAM 無線化 ….. 但電源目前是個瓶頸，也許之後會再推出鋰電版，不過還是老話一句：「有線無限，無線有限」


透過外部連線其實速度也還不錯


透過手機 3.5G 連回家裡透過無線 AP 的 AVN80X，速度也都正常，影片如下
http://www.youtube.com/watch?v=HEzlkU70qhk

在 Web 版即時影像有以下功能

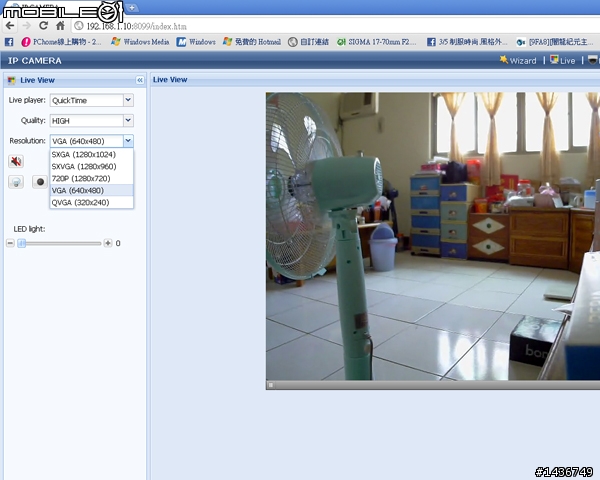

影片共可選擇以下規格，我各人是偏好 720P

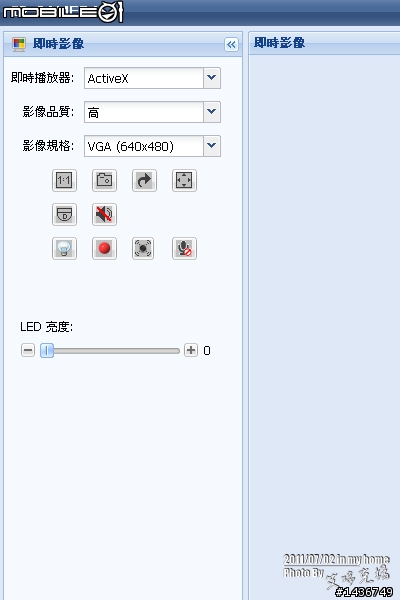

以下是Web版功能列，像維持 1:1、快照、是否錄影、LED 亮度、警報功能以及麥克風


實測警報功能
http://www.youtube.com/watch?v=zYH8aEluZS0

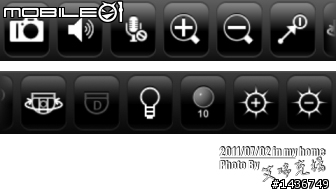

手機版上的功能列，像快照、播放聲音、麥克風、放大、縮小、亮度…

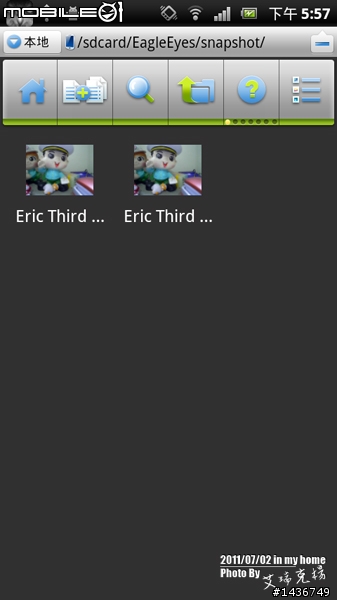

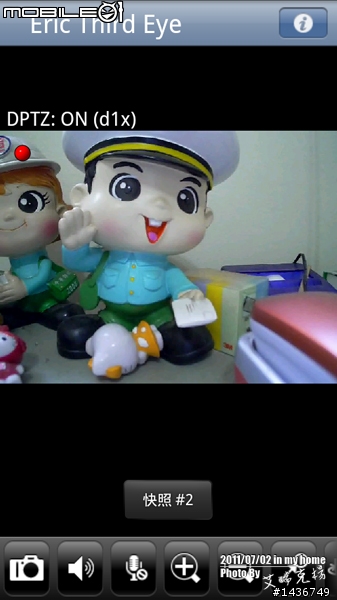

另外快照的部份也可直接存入手機或電腦




另一個監視器的重點是PUSH VIDEO即時主動通知的功能，透過是PIR 感應器 (人體紅外線感測器) 可以偵測會發出紅外線的物體，在手機要啟動警戒的功能


以下影片是測試 PIR 感應，一般物體不會有影響，但如果有會發出紅外線的物體通過即會通知
http://www.youtube.com/watch?v=ohGezHtoHpc

再來是手機控制 LED 燈，當亮度不足時用 LED 照明
http://www.youtube.com/watch?v=ZPUJfqNDsXs

另外還可以當行車記錄器，不過設定太麻煩要讓 RB-1602 透過手機無線 AP 連線，還要用NB 再捉手機給的網域，再透過 NB 去設定 AVN80X 的 IP，還是留給想要監控老公車是否開到 MOTEL 的老婆們自己去試了 (男人正常是不會想用這功能…..XD)

使用後的想法：
優點:：
一、安裝方便，連我這種第一次接觸監視器的人都能設定。
二、內建主機，不用再額外準備主機，錄影內容均存放在 MicroSD 卡上
三、支援手機監控，這是我滿想要的

缺點：
一、不適用於室外，且也不防水

不過我目前也是想放在家後門監視，有採光罩擋著，所以影響不大，算是對想隨裝隨拆監視器的人來說一個很好的選擇。
