因為設備規格化的幫助一般使用者幾乎都不會碰到光纖設備熔接,小弟剛好有機會觀看過程,所以紀錄下來分享!由於這屬於技術性分享,所以對有些大大來說可能會看不下去!
首先來看一下主角
在地男主角 –光纖轉接箱 這轉接箱是舊款(因為華電費用比較貴,所以找協力廠商來處理.也因此沒辦法要求更換新款),所以這次接線也可以說是老牛吃嫩草!

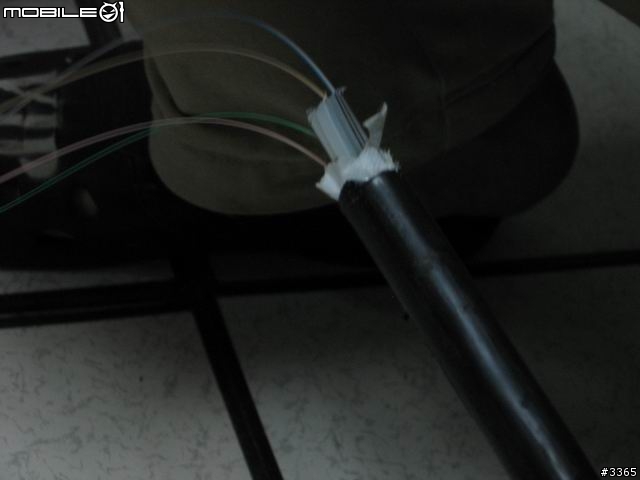

女主角(光纖出現),背景是老師傅的鞋神腳加持—由外到內(協力廠商師父說的,名詞不是很正確)
黑色膠皮>絕緣導電層>光纖>塑膠主幹>鐵線

塑膠主幹

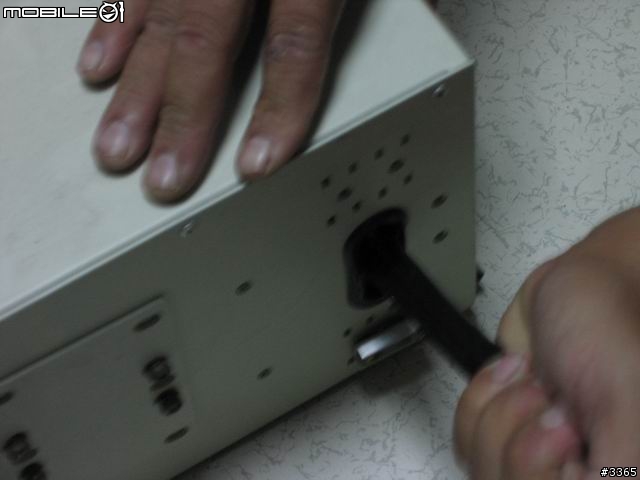

進入洞房(光纖入光纖轉接箱)-第一次光纖比較難插入,後來因小弟一手幫忙,一手照相,所以現場模糊!

卸下光纖轉接箱內部光纖

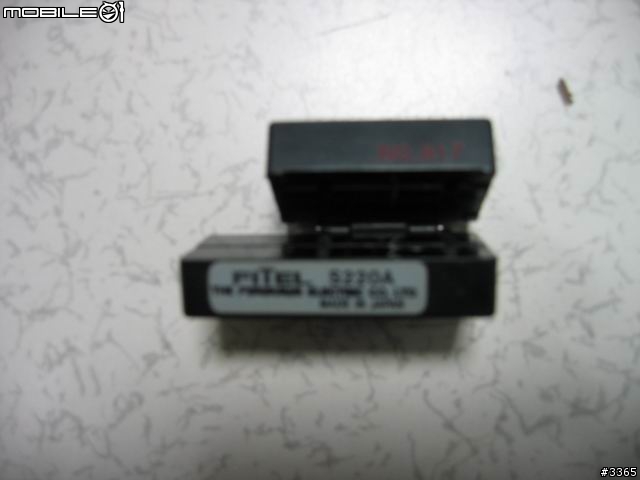

兇刀一--光纖剝線器

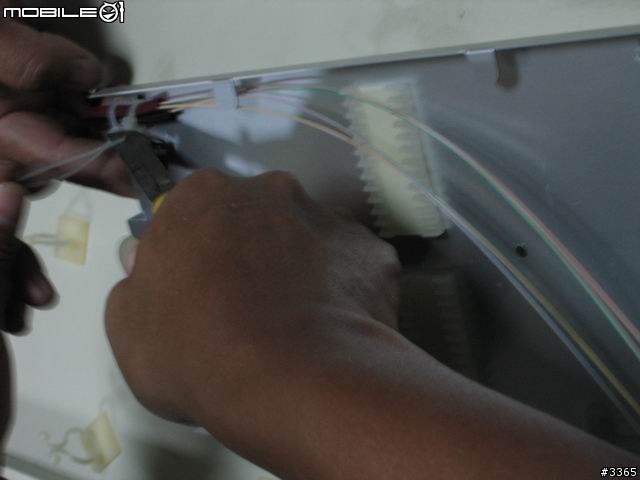

兇案現場—剝光纖線

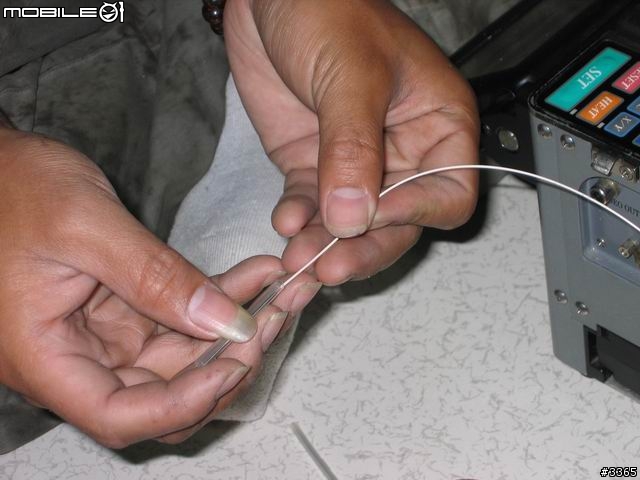

套熔接點保護套-固定接點兩端用!保護套內有兩管,一孔是金屬棒,另外一孔兩端插入光纖線

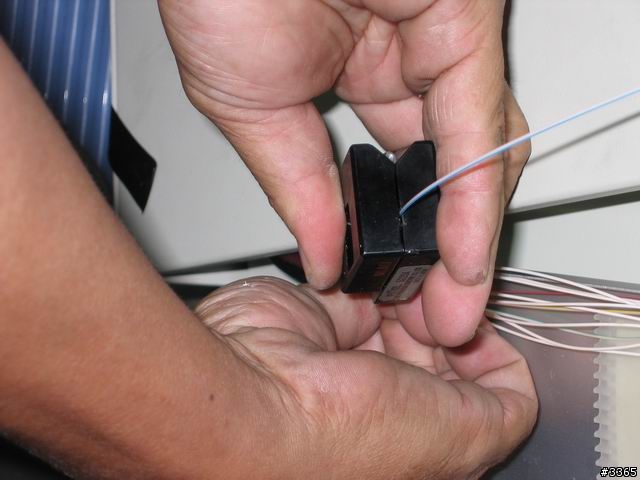

人工剝線


酒精擦拭

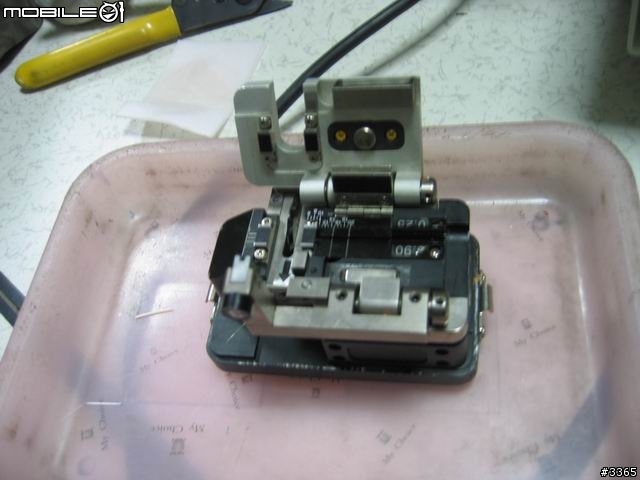

兇刀二--光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質

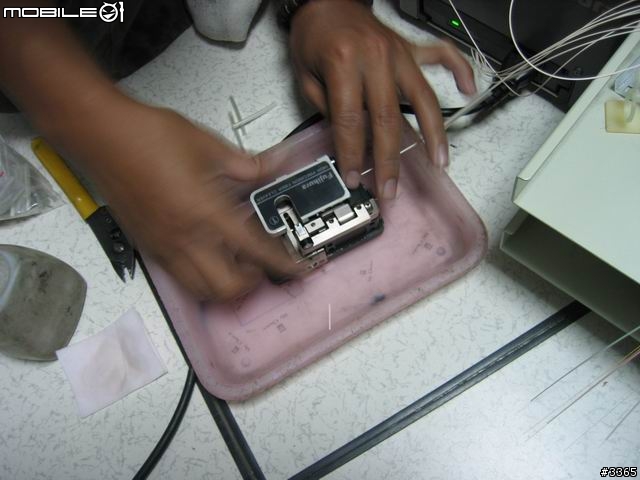

垂直切割

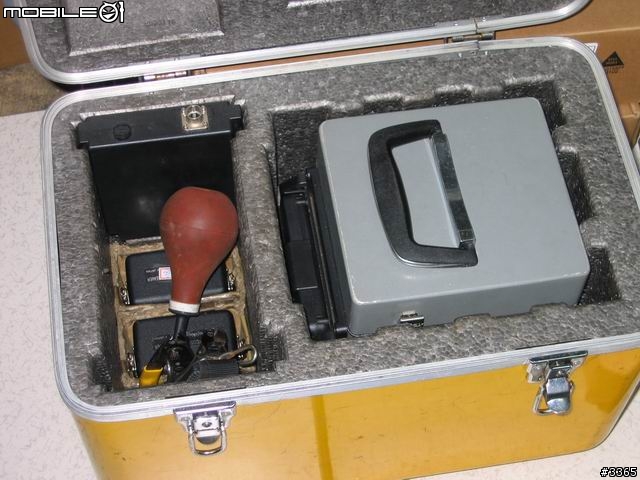

光纖熔接機

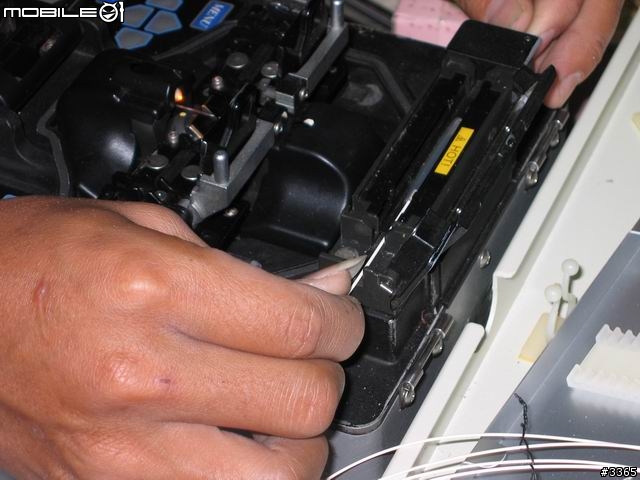

放入定點熔接

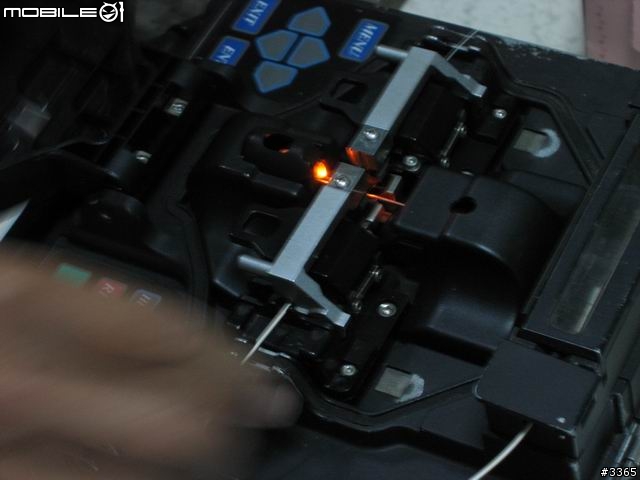

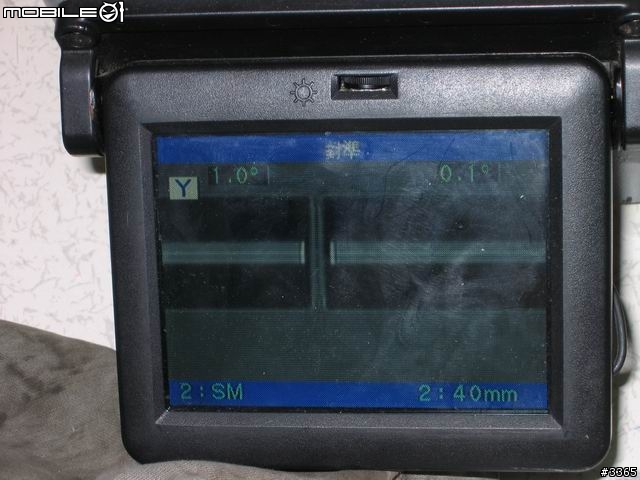

熔接中

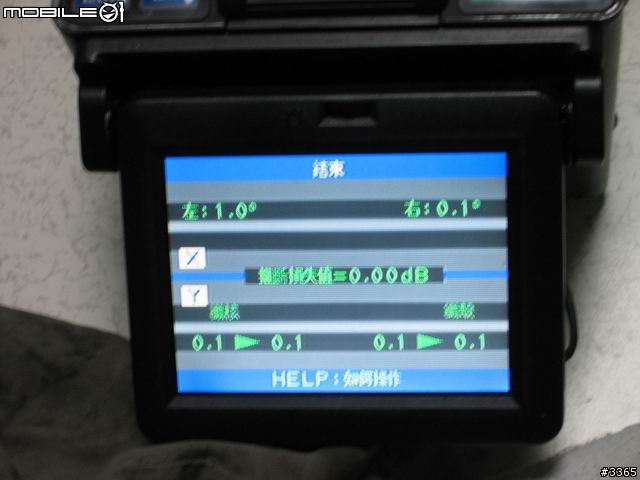

熔接完成 – 誤差 0.00dB(真神!)

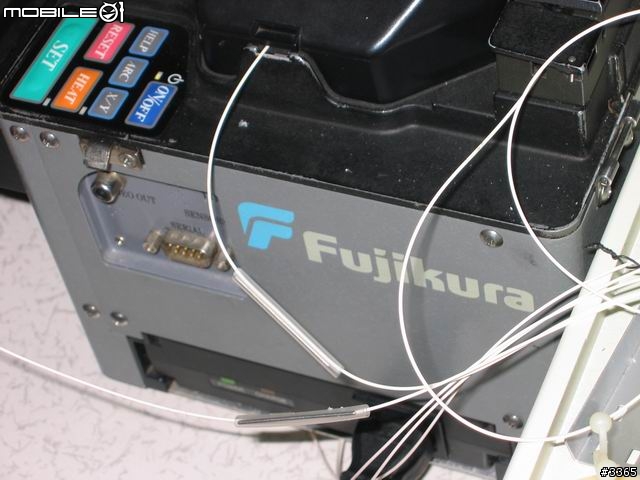

熔接保護套兩端


寶刀回鞘

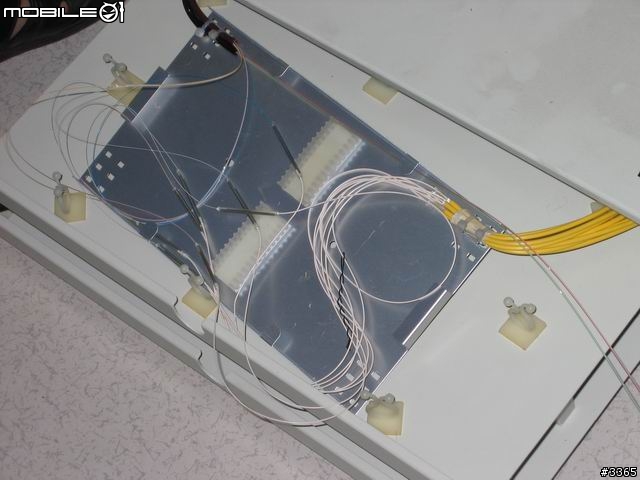

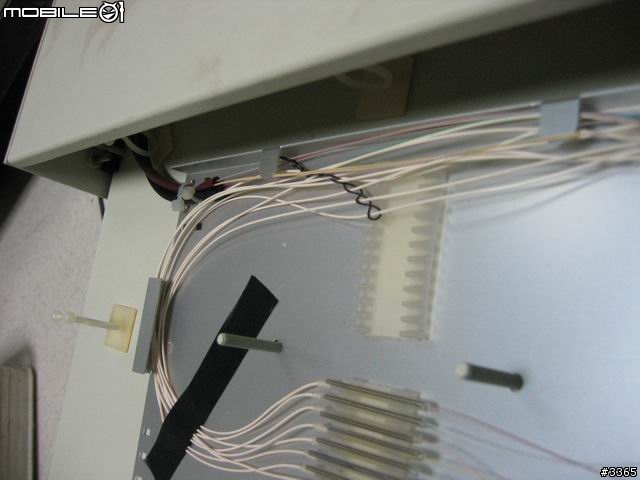

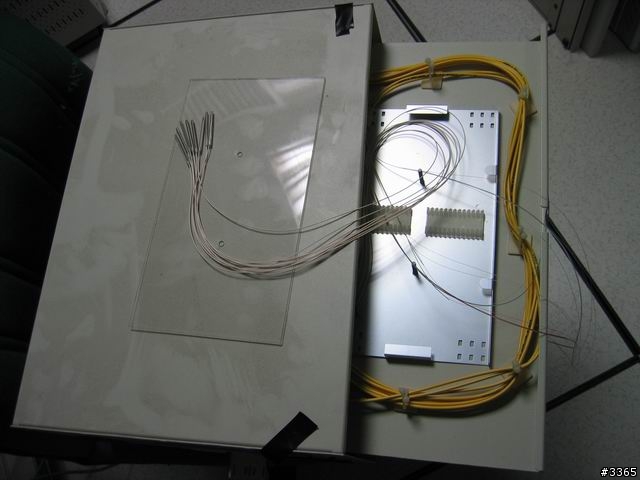

現場--光纖轉接箱內部配線盤

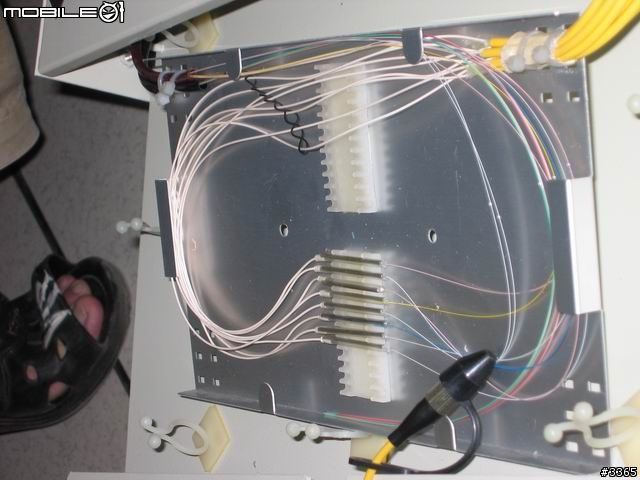

師父巧手整理後


注意左上角黑色線圈—辨別光纖線號順序

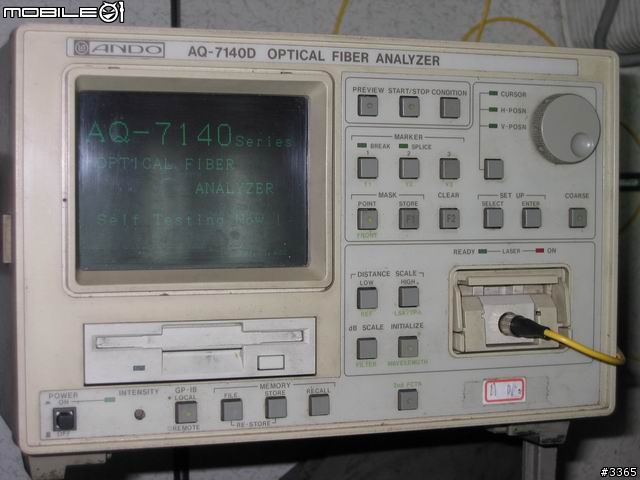

訊號品質測量儀

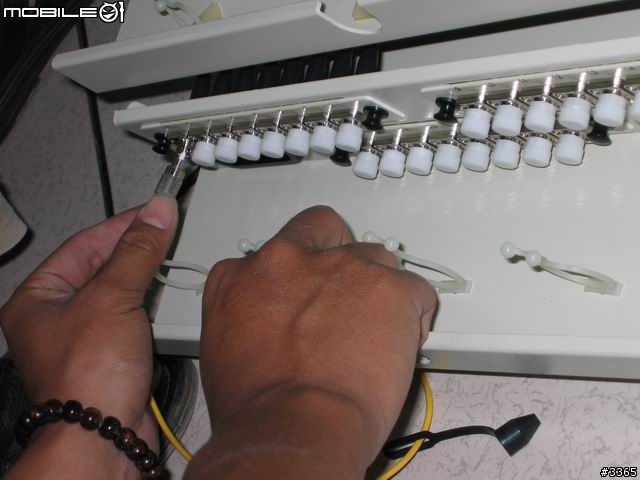

測試接點

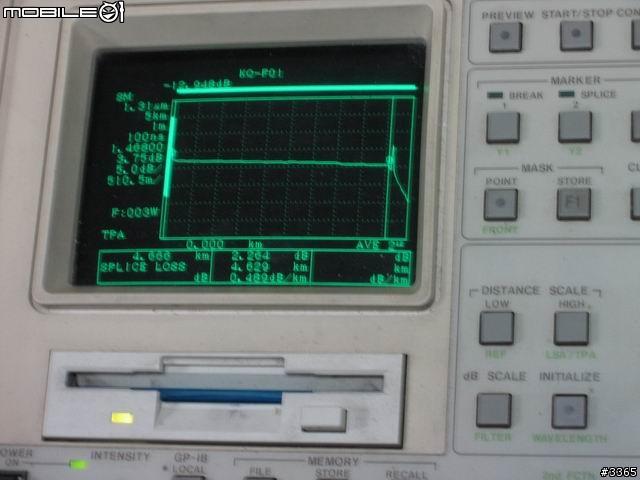

測試結果


收工領錢!
