[緊急求助] 關於AutoCAD 2011 如何畫長寬高?

關於AutoCAD 2011 如何畫長寬高? 初學者自習!



看了書中"易習出版社"的"實戰演練-機械設機篇"內容,還有些看不懂!

想畫個物體,例如:外殼之類的!

但是AutoCAD繪圖大多是以座標來畫,不知道要怎樣輸入長寬高!

比例!

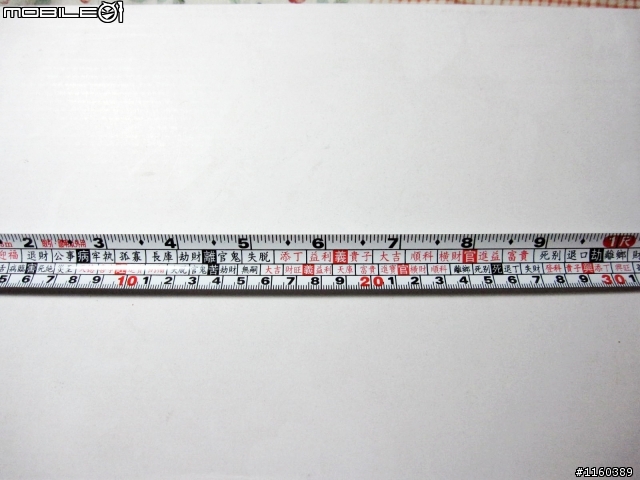

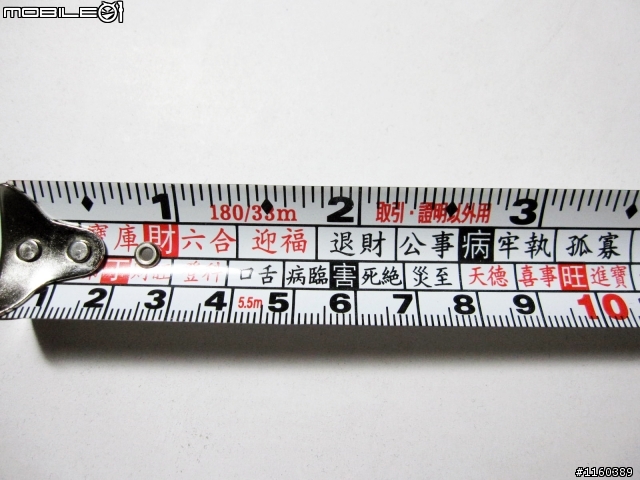

身邊只有捲尺,上面是公尺沒錯,那下面是公分嗎? 旁邊有米! 怎麼看小刻度?

小弟量都看下面....

[緊急求助] 關於AutoCAD 2011 如何畫長寬高?

[緊急求助] 關於AutoCAD 2011 如何畫長寬高?

[緊急求助] 關於AutoCAD 2011 如何畫長寬高?

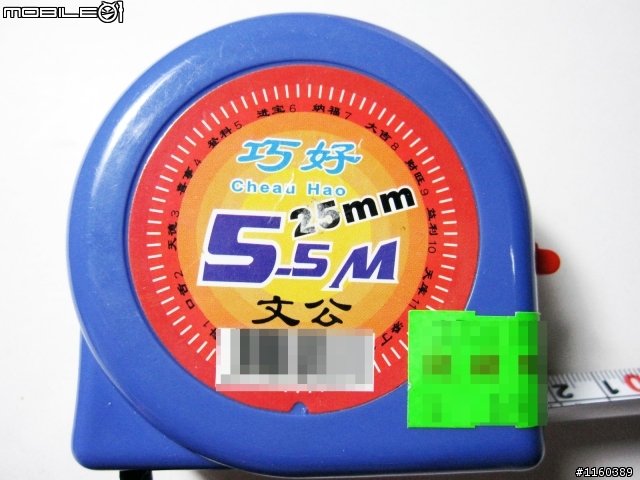

好像很多種不一樣相似規格,65MM、25MM





拜託!

文章關鍵字
tenz9596 wrote:
身邊只有捲尺,上面是公尺沒錯,那下面是公分嗎? 旁邊有米! 怎麼看小刻度?


拜託~ 你看上下刻度的數字也知道不可能上面是公尺下面是公分吧 ~

這種卷尺要看你買的規格
上面的單位種類比較多,台尺、英呎都有可能
下面的基本單位是公分

至於25MM/65MM,這個指的是尺面的寬度,沒有長度意義
您買錯書了..板大建議你到書店挑一本你看得懂的cad的工具書.cad繪圖還是用長度單位..很少用座標的
知道下面是公分,那應該知道1公尺=100公分吧!
這個捲尺是叫文公尺...
上面是台尺
下面是公分.....

台尺和公尺是不一樣的....
CAD座標用法不是叫你用量的

而是你已經知道尺寸的情況下

而且是不好畫的斜線

基本上才會去使用

CAD裡面座標也分成絕對座標 相對座標等等畫法也不同

可以去買書看看



還有厲害的繪圖人員畫圖幾乎都是用座標的
(技術士乙級等級的差不多都沒在用滑鼠畫的..身邊很多同學是這樣)

but 也是有工作圖 有詳細尺寸的情況下

如果你要慢慢量的話

其實也用不著座標

量多少畫多少就好了
你圖片上的捲尺,一般都是看下面的刻度,1公分=10mm這應該OK吧,一般製圖都是用mm當作單位,例如你量到某個尺寸3.8公分,那再cad裡會輸入38,雖然也可以改單位,但大多數的機械製圖都是以mm為主,另外不是都要用座標畫圖的,會累死人的,再知道尺寸的情況下直接輸入尺寸即可,除非有要定位或是擺在相對於某點處,建議還是買書看最快,了解極座標和相對座標的差異,就不會有這些疑問,先了解指令用法,再買本機械製圖的書,學會看三視圖,多抄抄圖,我想只畫2D圖應該是很好入門的,有了以後要學3D的CAD也比較好入門
看大家都沒有回答到你要的東西..
我就簡單回應一下..

CAD大部分都是用相對座標..
就是參考現有位置的X軸多遠或是Y軸多遠..
舉例..你要找8,10這點應該怎麼參考基準點5,4的座標..
你在輸入座標的時候就加個小老鼠@...
基準點5,4的@3,6就是8,10...

不過也慢慢的@也很少在用了..
都是用物件X軸或Y軸追蹤直接按數字位移多少找點或線..
sketchup更屌..加入Y軸..

有點複雜吧..如非你有天分.一聽就懂..
要不然就像很多人說的..確實你應該買書來看..要不然找人教..

還有畫CAD不需要用到文公尺..又不是畫陽宅....
