上一代ION 330系統
而由以下的圖片可以清楚看到，跟上一代機種不同之處，就是系統CPU是使用INTEL的Core i3-330M，標準時脈為2.13GHz，並且支援Hyper-Threading技術。
系統晶片亦由INTEL的H55M來獨挑大梁，而記憶體插槽也並非一般主機板常規，在此台機器上是使用在筆記型電腦上比較常見的SO-DIMM規格。
光碟機部分更是使用上高檔的Blu-ray藍光DVD，前方面板也可見為全球第一台擁有USB 3.0功能的小型化電腦系統。
今天介紹的ASRock CORE 100HT BD現在開始...
CORE 100 HT外盒
側面支援的一些規格圖表
開箱內部~
主機包覆與配件一覽
CORE 100HT BD本體
與一千元紙鈔作大小比較(側面)
開關正面比較
後方端子-支援六個USB2.0規格、一個GIGA網路、光纖輸出、eSATAII、HDMI端子(數位)、D-SUB端子(類比)等。
前方面板支援最新USB 3.0規格與耳機&麥克風插孔~
另外還通過THX音效認證
主機墊(圓形)、驅動光碟與說明書
我只想說...幾乎哪國都有的語言，就獨缺了繁體中文阿~_~
說明書功能介紹
配件盒打開之後，內部就是這些配件；還有另外附送一個HDMI轉DVI轉接頭。
主機用變壓器
HTPC不可或缺的遙控器
打開上蓋之後
光碟機與硬碟機的螺絲在主機旁兩側；只要鬆懈之後，BD光碟機與硬碟座往後退就能拉出。
就是這樣
輸入模組拆卸後
跟前一代機種一樣，就連BD播放機都這麼薄，右上是硬碟機與50元硬幣對比。
BD播放機型號-此台機種也可燒錄DVD與CD
SEAGATE 320G 5400RPM硬碟~
這邊小小的建議一下，如果能空機自行搭配7200RPM的硬碟應該效能上會提高不少。
SATA排線與輸入電源(採四Pin設計，各兩Pin正負端輸出給硬碟機與BD藍光播放機使用。)
記憶體部分也要抱怨一下，如果能給User選購2G*2在效能上也會比現行測試出來的分數還高。
CORE 100HT BD內部空間
把CPU、IGPU核心風扇拆解-
散熱器採用的是銅底材質
風扇規格直流5V-BIOS轉速可以自行控制
後方排熱風扇與檔板拆卸後
這張比較清楚
WIFI無線AP模組
型號AW-NE121H 支援802.11 B/G/N模式
B=11Mbit/s運作在2.4GHz
G=54Mbit/s一樣運作在2.4GHz
N=Multi-Input Multi-Output 更高傳輸速率的改善，支援多輸入多輸出技術
WIFI天線設計在機殼前面板下
好像是無指向性，又或者是這樣的設計一整個機殼都是接收體。
下面測試中會一併報告WIFI使用狀況
機體內部左方有一個紅外線接收器，IR輸入-給附送遙控器專用。
各部零組件拆解後
由右往左-SO-DIMM記憶體模組、CPU、IGPU散熱器、南橋晶片散熱器
背板
散熱器拆卸下之後
CPU可拆卸-或許多年後感到效能不彰時可以自行購買更強的CPU型號來自行更換!?
CPU插座
CPU本體背後-並非LGA設計，有針腳移除時要小心。
CPU序號
運算單位與顯示單位另外還有I3-330M的主型號
主機板型號-ASROCK HM55-HT 台北設計
目前版廠一律採用的USB3.0 NEC晶片
螃蟹網路晶片
音效晶片
南橋晶片-INTEL HM55
後方設計-CPU與IGPU散發的熱排出之後，由後面的大型風扇直接把熱量排出機殼外，也一併的把記憶體熱量帶出，雖然很小XD
跟家中的視聽器材擺放在一起就是如此
如果有音響櫃當然會更好看=.=+
開始測試:
網路遊戲在這次就跳過不測試了，因為絕對可以讓你雙開至三開，以下測試包含了SATA硬碟效能、CPU超頻部分、藍光(BD)播放、USB3.0效能與內建的WIFI無線網路連線到NAS存取檔案的上下傳頻寬等。
希望對有意採購的各位能有所幫助，廢話不多說，直接開始吧。
CPU-Z圖表，晶片組與本機記憶體容量部分
正常INTEL CORE I3-330M CPU頻率為2.13G
在此張圖表中超頻至2.7G；記憶體也超頻至DDR3-1352
WIN7電腦效能評等
I3-330M超頻2.5G時，3DMARK06分數
I3-330M超頻2.6G 32M PASS
再往上超頻至2.7G時，3DMARK03分數(基本上這可以把他當成DX9遊戲的一個指標)

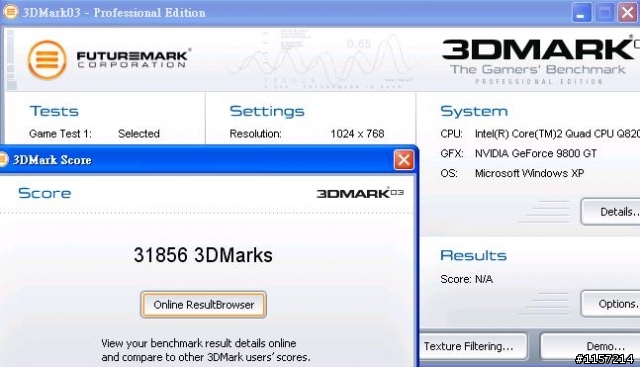

以下這張應該是系統錯誤XD
還是留著給大家感受一下這強大的系統分數吧
硬體解壓縮BD技術-1080 CPU使用率很小
就算使用MPEG2 80Mbps也一樣
CPU使用率一直在8%以下 =.=+
以上80Mbps影片版權為HD.club 精研事務所
特此公告!
無線網路部分-由於無線AP基地台架設在3樓 ，也可能是無線基地台有三根天線強波，所以就算把ASROCK CORE 100HT拿到隔壁(隔了5間房子)還是收的到WIFI訊號，故最後還是在電腦前完成傳輸測試。
選擇單一檔案-總容量230MB的程式來做此次的WIFI傳輸測試
WIFI傳輸由NAS傳輸到CORE 100 HT機器上，一秒鐘來到將近3500KB
同樣的檔案再由CORE 100 HT上傳回到NAS，一秒鐘傳輸了將近快到4000KB
由以上測試可以知道，一般上網看YouTube或是網站下載檔案都會有一定的水準。
HD_TACH主硬碟頻寬
HD_TACH USB3.0頻寬測試分數
HD_Tune_Pro硬碟評測分數
HD Tune Pro 硬碟評測分數頻寬
HD Tune Pro USB3.0頻寬-可以看到硬碟頻寬幾乎快跟USB3.0一樣了
--------------------上一篇中有提到---------------------
如何在電腦桌面極簡化與隱藏電腦！？
我知道很多女孩子都喜歡迷你化的東西與產品，很多妹妹大多要求能有多小就多小，桌面能多乾淨就多乾淨，所以今天這個主題就教大家怎麼把ION藏於民居之中...! =.=+
又或著是有些老公半夜喜歡上網，但是家中的老婆又喜歡睡睡(碎碎)念(誤~ ~"~ (女人就是這麼煩... @#$%^&%$被毆
此時如果能把電腦主機藏於無形，快被老婆(女友)發現上網時，只要把電腦淫幕..咳~銀幕關掉，又不會因為這時主機太吵；而被發現...你說這樣有沒有搞頭XD
當然囉，此篇不是教你詐，你們大家到時如果還是被抓包....千萬千萬不要說是我教你們的，大家可是要摸摸自己的良心阿 一"一
以上..好人z. 流淚拜託 =0=
先來個簡單的圖解示範，這張能用在女孩子的房間..男孩子如果跟我一樣愛乾淨的，當然也是能這樣搞~XD
首先買個無線滑鼠跟鍵盤組，桌面前至後的寬度最好能大一點的會比較好放置ION迷你主機，如下圖所示~
你們一定在想；主機哪去了?
恩..非常好~等等告訴你們...
這張照片的電腦桌面是不是簡單到不行呢 =..=+
重點就是把電腦隱藏在銀幕後方就好V.V
無線滑鼠鍵盤組的接收器也只要簡單的放在主機上方即可 0.0
再來就是防止老婆(女友)發現的妙招了，現在旁邊有老婆(女友)的，請叫她們出去跟姊妹掏喝個茶，晚點再回來...不然此招會失效，以後你自己就沒福利了，到時候不要怪我沒有提醒你。 ~"~+
就是這樣...有沒有感覺桌面整潔到不行...這可是我剛剛花了30分鐘整理的成果XDXD
往下看吧..=.=+
沒錯就是把它藏在抽屜之中，ION本身的體積很小，主機噪音幾乎.........聽~~~不~~~~~~到~~~~~~~!!=0=
如果如上面所說..在門外聽到老婆(女友)走近，此時只要隨手拿起手邊的書..或是公司的計畫案來猛K...我想你家的這隻母老虎..不 講錯=.= 溫柔的賢妻(女友)..相信心中會對你有萬般的尊敬與不捨。
說不定睡覺前還能來個...愛的一..(逼) 註:逼是消音!
其實也能在主機上方放幾本書來再度隱藏..伪裝程度會更高=..=+
-----------------------------------這是上一篇提到的狀況---------------
而這次的ASRock CORE 100HT-BD型號有無線WIFI網路，所以基本上只要跟電視、擴大機作連結，就連網路線材都不用麻煩的牽線就能開始使用你的HTPC，如果你是新居落成，恭喜你!!
此台機器剛好能符合您的需求，至少不用在因為網路牽線問題把裝潢搞得亂七八糟~_~..
有線部分--光纖、電源線、HDMI線
無線部分--鍵盤滑鼠組、無指向性無線WIFI網路
ASROCK CORE 100HT BD、47吋電視、衛星喇叭擴大機~
裝好這樣之後..老婆應該每天都會很開心的A.A
又或者是當作KTV的點歌機也行=.=+
下雨天了怎麼辦?我好想你.. (設計歌詞 XD
唱累了還能坐到後面沙發上網 0.0+
下次我應該帶更多妹來的....一個妹聲勢好像不夠浩大XD
寫的好累，也介紹的差不多了~
