1.處理器：Intel Pentium G3260(HASWELL/LGA1150/3.3GHz/2C2T/3M L3)
2.主機板：ASUS H81M-E/M52AD/DP_MB(H81/DIMM*2/PCIEx16*1/PCIEx1*1/MiniPCIEx1*1/SATA*4/Intel GbE)
3.記憶體：DDR3-1600 4GB
4.硬碟機：500GB SATA3
5.光碟機：24X DVD-RW
6.顯示卡：Intel HD Graphics
7.作業系統：FreeDOS
8.保固：三年(36個月)
外箱包裝
機型系列及實體照片
規格貼紙及出貨管理條碼，此電腦主機由合碩聯合科技在台灣組裝
內部防震包裝周圍塞了兩個配件盒
包裝內容一覽
兩個配件盒內有鍵盤、滑鼠、電源線、保固登錄通知函、驅動程式光碟、防毒軟體序號卡
主機正面及背面
主機右側面，有ASUS商標凹印，此面外殼無法拆卸
主機左側面，有散熱用網狀開口，此面外殼可以打開，凹槽處方便施力
正面頂部光碟機為隱藏式設計，光碟機隱藏門下方有兩個USB 3.0埠、XD/SD/MS三合一讀卡機、耳機及麥克風3.5mm插座，電源總開關及電源指示燈在右方USB埠下方右側，機殼面板無配置硬碟指示燈及重置按鈕
通電後按壓光碟機隱藏門右下角退片符號處，光碟機托盤會伸出並自動打開隱藏門，輕推托盤前方就可收回
正面側邊有產品特色說明貼紙
正面外殼有不是很明顯的類髮絲紋處理，嵌入式銀色ASUS字樣商標，右下角處有HDMI及Intel inside貼紙
後方I/O埠，有三個USB 2.0、一個HDMI、一個VGA D-SUB、一個GbE網路孔(含燈號)、六組音效輸出/輸入3.5mm插座
電源供應器採用8公分風扇散熱，輸入電壓為手動選擇切換
背面一角有貼上機型型號/序號貼紙，36M表示保固36個月(3年)
打開左側外殼，就可以看到內部配置，為Micro ATX Form Factor，搭配標準PS2規格ATX電源供應器，內部只有一個5.25吋及兩個3.5吋安裝空間，機殼前後有額外8/9公分散熱風扇安裝孔位
使用的電源供應器為康舒製造HBA008-ZA1GT，連續輸出功率300W，峰值輸出功率350W(30秒)，無主動PFC設計及80PLUS認證
正面外殼面板拆下後，就可以看到光碟機、USB埠/讀卡機/耳機/麥克風插座固定支架，右下角為帶燈電源開關，通電後會發出白光
處理器散熱風扇為台達製造，使用塑膠壓扣固定在主機板上
處理器VRM供電為三相設計，MOSFET旁PCB採露銅處理增加散熱面積
主機板有兩個DIMM插槽可安裝記憶體，出廠已安裝一條Kingston PC3L-12800(DDR3L-1600) 4GB記憶體
此記憶體為單面設計，並採用美光顆粒
主機板擴充插槽提供一組PCIEx16、一組PCIEx1、一組MiniPCIEx1，PCH晶片組上覆蓋一個輕薄的散熱片
採90度SATA插槽，兩個黃色是SATA3，兩個黑色為SATA2，SATA插槽後方8腳FLASH IC存放系統BIOS
接至主機板上的機殼擴充面板連接線，由左至右分別為耳機/麥克風、讀卡機、電源開關/指示燈、USB 3.0
使用的SATA線其中一端為90度插頭，兩端均有固定用金屬扣片
電源供應器輸出線組，提供一個ATX24P、ATX12V 4P、四個SATA、兩個大4P及一個小4P接頭，線徑偏細
搭配的光碟機為H.L GHD1N Super Multi DVD燒錄機，硬碟機為TOSHIBA DT01ACA050 500GB
裝回去時將內部線路稍微整理一下
開機後出現ASUS商標畫面，按下”Del”鍵便可進入系統BIOS設定，預設為簡易模式EZ Mode畫面
左下有捷徑Shortcut，使用者可自行選擇想要的選單放置在此，方便進行調整，也可以刪除設定的捷徑
SATA Information顯示目前主機板已連接的SATA裝置/容量及埠編號
進入進階模式Advanced Mode，可以設定調整所有的選項，共有My Favorites(我的最愛)/Main(主要)/Advanced(進階)/Monitor(監控)/Boot(開機)/Tool(工具)等六大選單
My Favorites(我的最愛)說明如何把進階模式中的項目加入/移除EZ Mode畫面中捷徑Shortcut的操作方法
Main(主要)顯示系統BIOS資訊/版本/建立日期/ME版本/PCH步進/處理器資訊/時脈/記憶體容量/記憶體速度
可設定語言、系統日期時間
Main\Security可設定進入BIOS及開機密碼
Advanced(進階)可調整更細部的設定，為了避免造成異常，最好弄清楚各項目後，有把握再進行調整
Advanced\CPU Configuration中可顯示更詳細的處理器資訊及調整可設定的選項
Advanced\CPU Configuration(續)
Advanced\PCH Configuration可設定Intel Rapid Start/Smart Connect的啟動/關閉
Intel Rapid Start啟動/關閉
Intel Smart Connect啟動/關閉
Advanced\SATA Configuration可設定SATA動作模式(IDE/AHCI)、節能設定、S.M.A.R.T.檢測啟動/關閉，下方會顯示目前各SATA埠連接裝置資訊及熱插拔啟動/關閉
Advanced\System Agent Configuration用來調整內建顯卡、DMI、PCIE、記憶體等進階設定
Advanced\System Agent Configuration\Graphics Configuration設定內建顯卡進階項目
Advanced\System Agent Configuration\DMI Configuration設定DMI Gen 2
Advanced\System Agent Configuration\NB PCIe Configuration設定處理器的PCIE匯流排連線速度
Advanc
ed\System Agent Configuration\Memory Configuration設定Scrambler及Remap項目
Advanced\USB Configuration顯示目前USB連接裝置種類數目，設定USB進階選項
Advanced\USB Configuration\USB Single Port Control可針對主機板上每組USB埠獨立控制啟用/關閉
Advanced\Platform Misc Configuration設定PCIE電源管理
Advanced\Onboard Devices Configuration設定內建音效、網卡啟用/關閉
Advanced\APM設定AC斷電後復電時採取的動作、PCIE/RTC喚醒設定
Advanced\Network Stack Configuration設定UEFI網路堆疊啟用/關閉
Monitor(監控)顯示目前處理器溫度、處理器風扇轉速、機殼風扇轉速、核心/3.3V/5V/12V電壓，可調整處理器風扇及機殼風扇的Q-Fan啟用/關閉
Boot(開機)設定系統開機細部選項

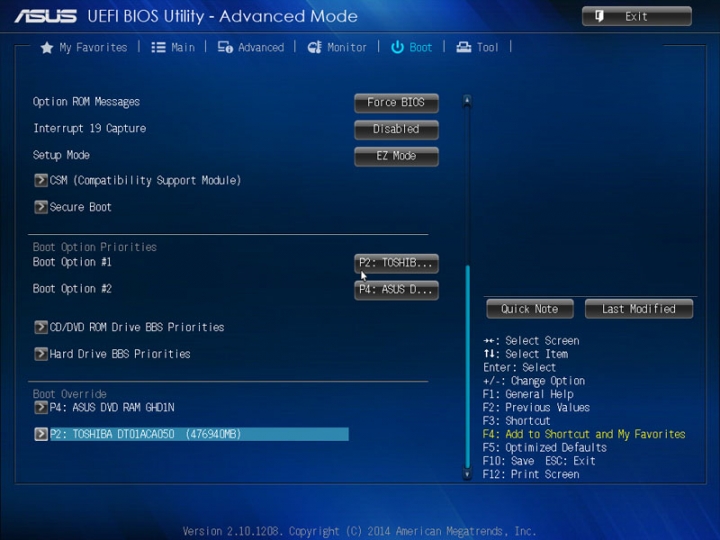

Boot選單(續)
Boot\CSM(Compatibility Support Module)調整不支援UEFI作業系統/外接裝置的相容性設定
Boot\Secure Boot menu調整是否使用支援UEFI的作業系統
Tool(工具)提供BIOS更新工具及SPD資訊顯示
Tool\ASUS SPD Information顯示目前記憶體插槽上安裝的記憶體詳細資訊
Exit選單可選擇載入最佳預設值、儲存並重新啟動、放棄並離開、回到簡易模式、從檔案系統啟動EFI介面
若選擇儲存並重新啟動，會出現修改的時間及修改的項目供使用者再次確認是否要儲存
因為作業系統為FreeDOS，所以開機後直接進入FreeDOS選單
Windows 7 32位元版系統評等，圖形部分最低，為4.6分，硬碟格式化後可用空間為466GB
CPU-Z處理器資訊
CPU-Z快取記憶體資訊
CPU-Z主機板資訊
CPU-Z記憶體資訊
CPU-Z SPD資訊
CPU-Z顯卡資訊
CPU-Z測試評等，並與i7-6700K@4GHz基準分數比較
報告完畢，謝謝收看
