[懺悔文]過年打掃家裡，掃出一堆財寶.......(2/13更新於最前頁，另一批古物出土)

過年前在家裡打掃，整理到了一個存放零組件的櫃子，
把抽屜拉出來一看   .......哇........

一堆藏在抽屜裡面的零組件現身!!!
真令人懷念啊!!!!
快來看看裡面有些甚麼東西吧~!!


首先是.... CPU

嗯嗯....是P3 跟賽陽。

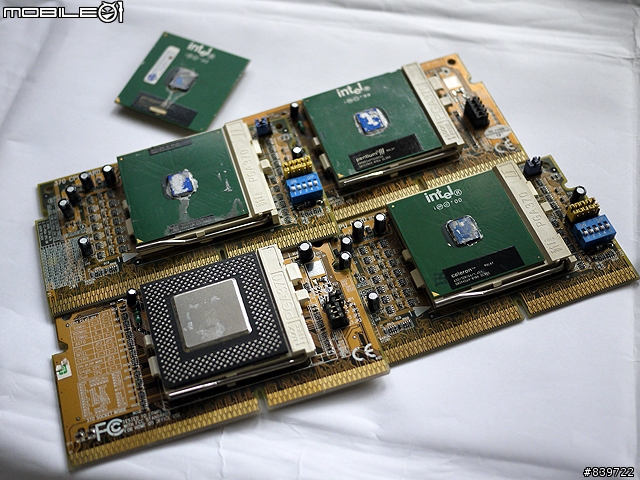

當初Pentium II 到Pentium 3的時候，主機板由Slot 1 變成Socket 370
這些轉接卡就是用來轉接新CPU&舊主機板的。


AMD 的K6 跟 Athlon....看來歷盡滄桑的感覺....



Pentium II：

上面是拆開後的模樣。

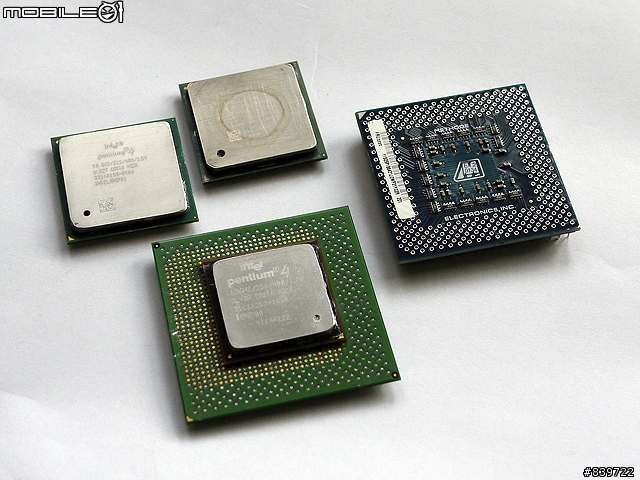

Pentium 4：

左上角兩顆就是 478 腳位的P4
下面比較大的是初代的Pentium 4 ，是423腳位的，
必須要搭配RamBus 記憶體平台使用。
至於最右邊那個長得很奇怪的傢伙：
其實它是一顆假的CPU。

Pentium 3 時代有廠商改了主機板，讓P3 CPU可以裝成雙CPU 的平台，
如果使用該主機板，運行單顆CPU時，就要在空的CPU腳座上插這個假的U。

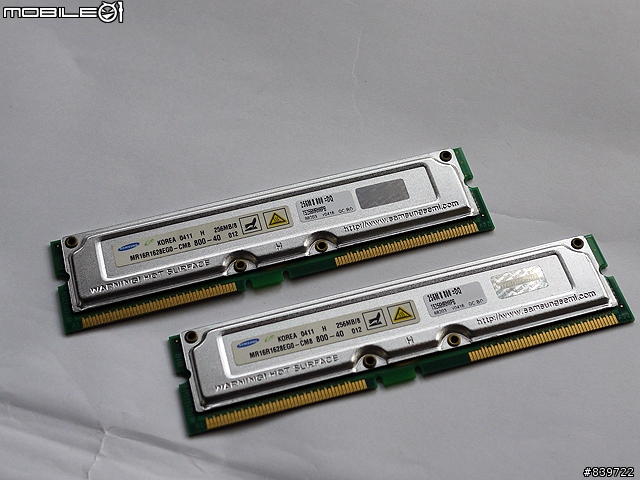

RamBus 記憶體：Intel 的傷痛....再次被挑起...






接下來...........
喔喔!!! 這是蝦咪!!!???
台灣巫毒2!!!
媽呀!我已經忘記我這片卡是打哪來的了!!
趕快拆開來看...........

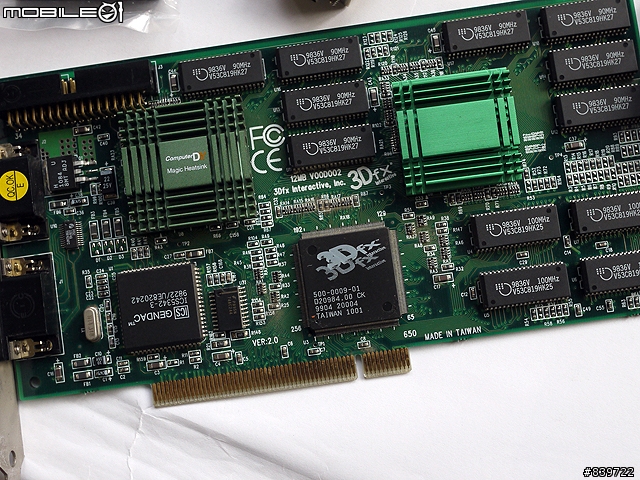

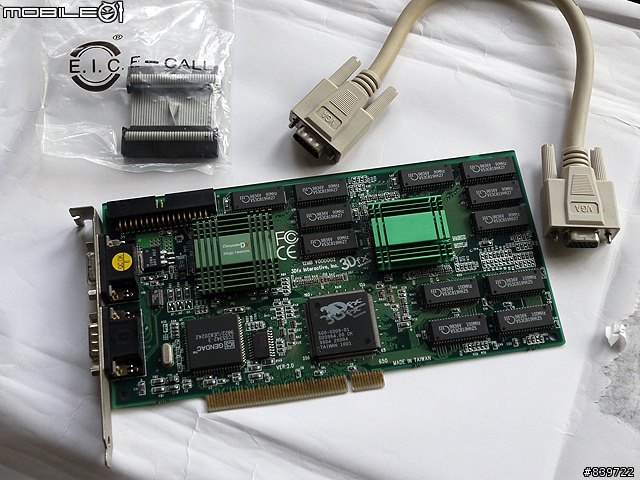

巫毒卡2代，配件都在!!

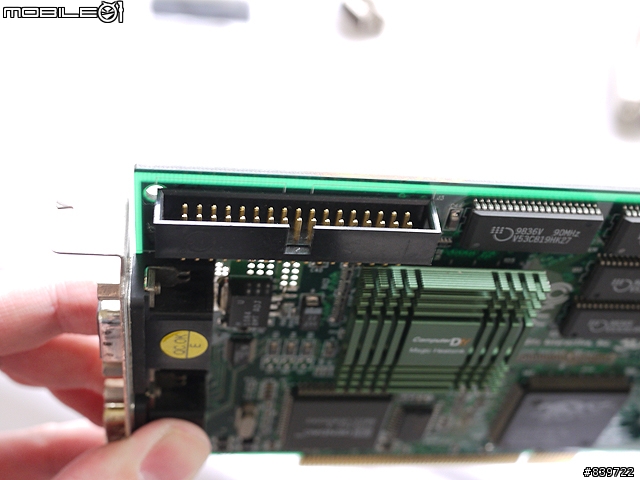

近一點看....

上面的散熱片是我當年自己貼上的~
這是SLI的接頭盤古開天的模樣：

跟現在nVidia 的完全不同了，技術精進的腳步啊..........


Voodoo2：
PCI / Core：90MHz /Mem：90Mhz / 3DFX Glide
卡上有三個晶片，一個負責多邊形處理、另外兩個負責材質處理。
有8MB跟12MB兩種版本，支援SLI技術。
這張卡只有負責3D的運算，平常視窗操作需要再接一片顯示卡負責2D顯示。


下一片!!

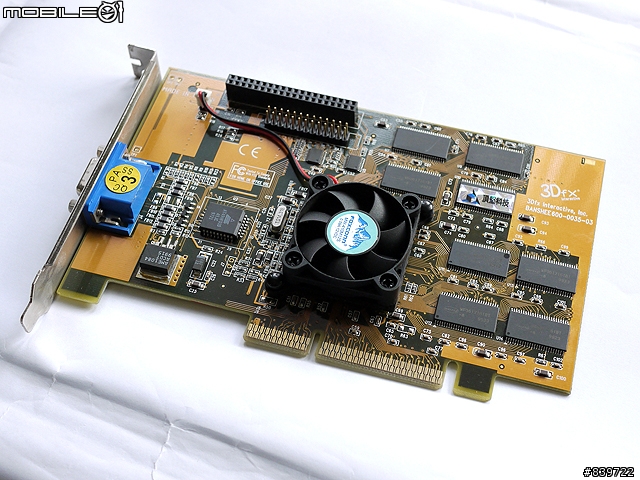

巫毒扁食!!!

頂X科技的卡，當初紅片半邊天!!


Voodoo Banshee：
AGP 1x  or PCI / Core：100MHz /Mem：100Mhz / 3DFX Glide
是2D+3D整合在單晶片的顯示卡，
有16MB的記憶體，支援AGP跟PCI兩種介面。


喔喔喔!!!
巫毒三代現身!!

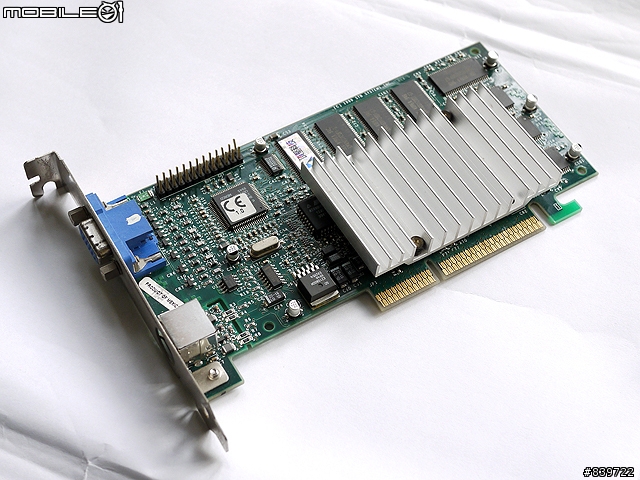

這塊大散熱片是Voodoo 3 的正字標記。

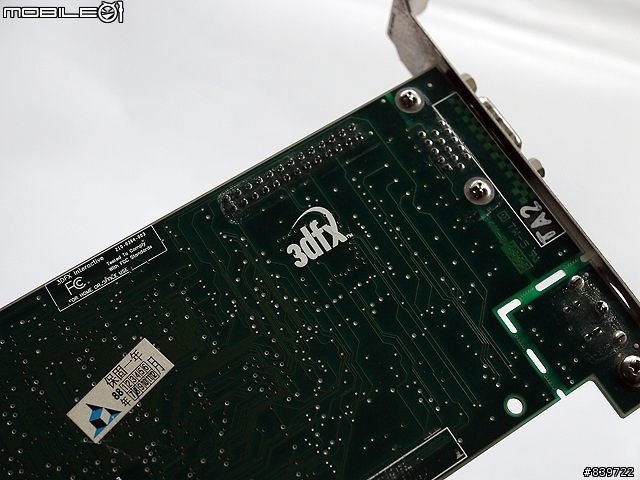

背面有3dfx 第二代的Logo。

輸出單元：



Voodoo 3 3000：
AGP 2x/ Core：166MHz /Mem：166Mhz / 3DFX Glide / 16MB
同時推出Voodoo 3 1000 / 2000 / 3000 / 3500TV 等型號。

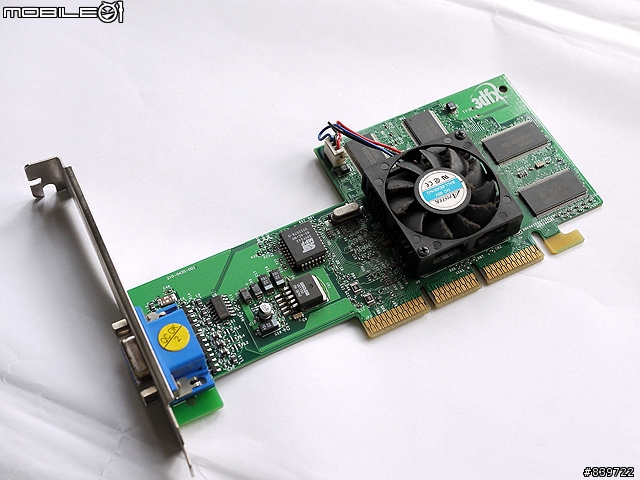

接著就是，傳說中的巫毒四代：

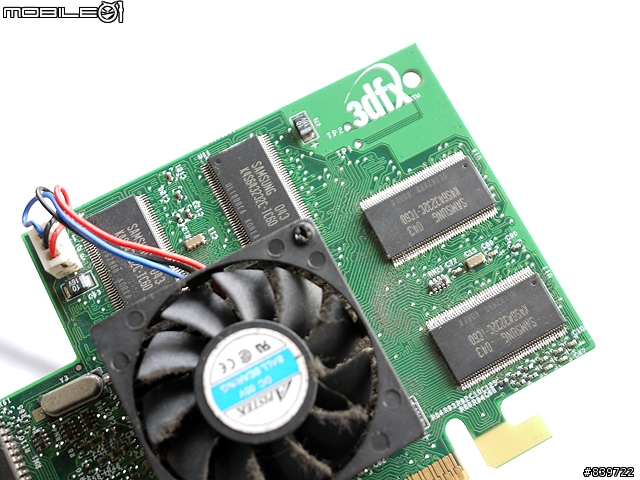

Voodoo 4：
AGP 2X / Core：166MHz /Mem：166Mhz / 3DFX Glide / 32MB


近一點看：有灰塵.................

這片Voodoo 4 我還有印象，是我在逛電腦中古貨的時候找到的，花了六百塊把它買回家供俸，
還使用過一陣子。

=====================================================================================
其他代表作：
Voodoo Graphic：賣給愛玩遊戲的學弟了。
VooDoo 5 ：從未有幸見過本尊，請有收藏的網兄提供。
=====================================================================================


S3王朝卡：

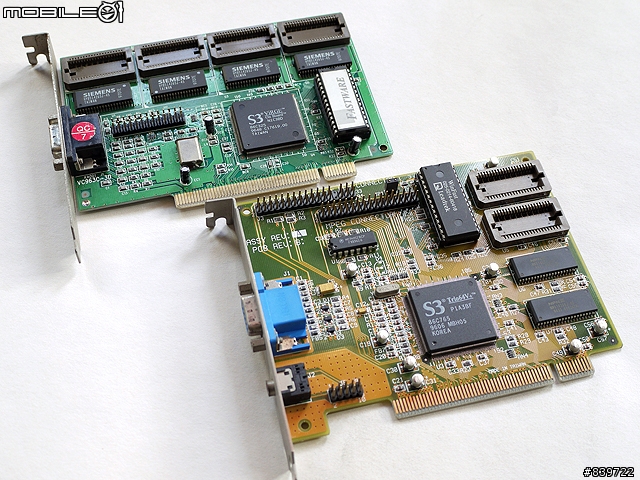

S3 Trio 64V+ / S3 ViRGE
這兩張卡是小弟在Pentium-133時代使用的顯示卡。
先是Trio64V+ 然後自己第一次DIY 換了 ViRGE ，結果一點也沒感覺到效能的差別。

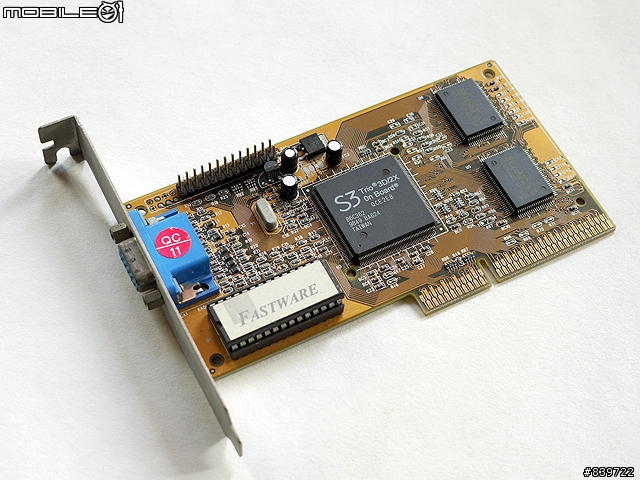

S3 Trio 3D 2X
印象中是 S3 跨足AGP介面的第一張卡。


S3 Savage 3D
AGP / 8MB / S3TL /


=====================================================================================
S3 Savage 4：卡弄丟了，歡迎有收藏的網兄提供。
=====================================================================================

S3 Savage 2000：
S3 公司在獨立顯示卡飲恨的末代作品
AGP 4X / 32MB /

近看：

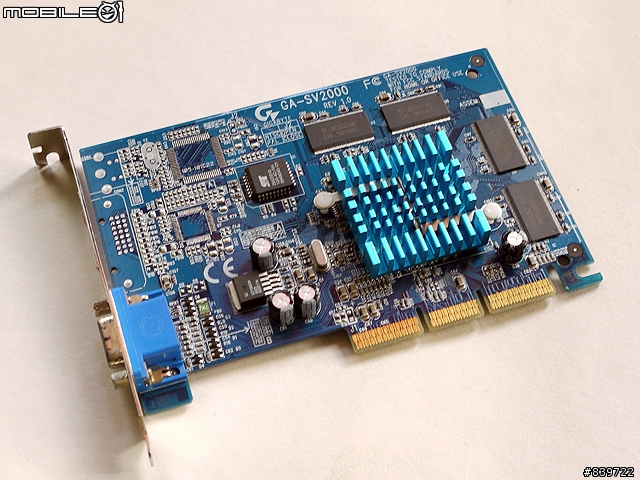

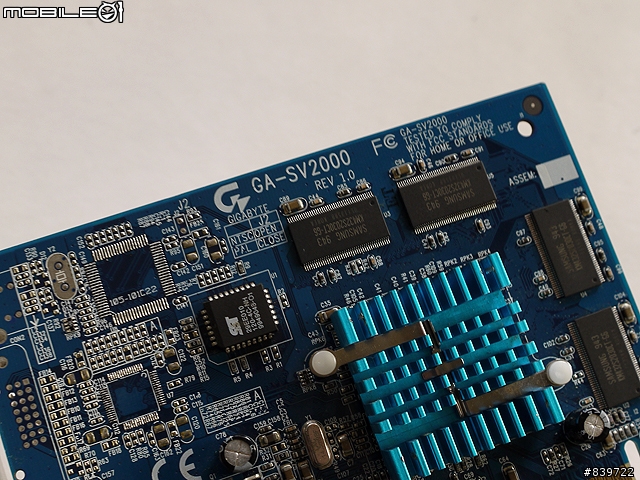

雞排GA-SV2000

轉貼維基：
Savage2000於1999年7月推出。它採用了全新的核心架構，採用0.18微米製程，128bit視訊記憶體頻寬，核心採用2X2架構，每條像素流水線每個週期能處理兩個多重紋理像素，總共4個。是較GeForce 256之
後第二張支援hardware T&L（他們稱之為S3TL）的display 卡，350 MHz
RAMDAC，縱使3D性能較前代有很大提升，但依然不敵GeForce 256，尤其GeForce 256 DDR。其驅動程式更可稱得上糟糕，支援
hardware T&L 是DIRECT 3D 7，但 Savage2000 初期提供的驅動程式卻是沒有hardware
T&L的Direct 3D 6，因而只得空有的HW T&L，驅動程式一直未能編寫好，最終沒有完整支援HW T&L
OpenGL和Direct3D已經停止開發。局限當年遊戲texture layer 不多，即使理論上fill rate
相當，Savage2000 2X2架構比不上GeForce 256的4X1架構實際。 Savage
2000最終不能為S3扭轉敗局，不久S3便被VIA收購。

傳說使用 Savage 4 / Savage 2000 播放DVD可以提昇畫質 (因為S3TL?)，但是小弟眼拙，當年並無法區別，請網兄指證。


國產品牌顯示晶片：
SiS 系統科技

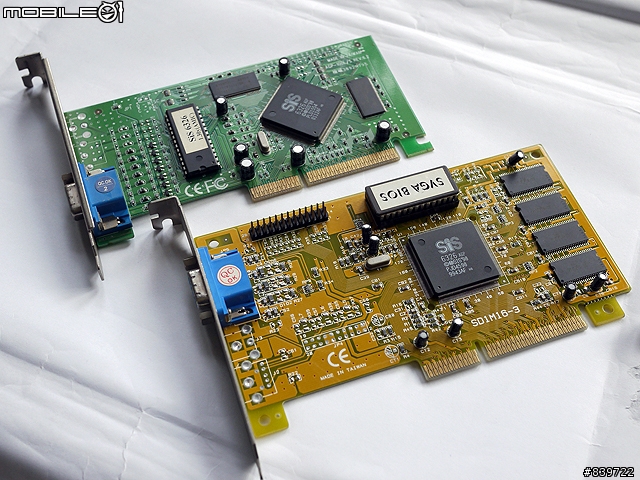

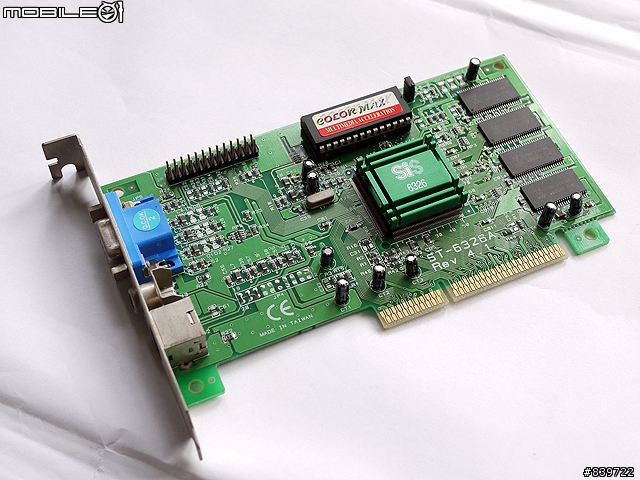

SiS 6326：
PCI or AGP / 4MB or 8MB


SiS 6326 DVD：

※SIS6326 Cx與SIS6326-DVD Dx版本的晶片支援DVD/MPEG-2的硬體加速，SIS6326-AGP H0版本則不支援。


=====================================================================================
續作：
SiS 300
SiS 315：遺失
SiS Xabre 400：售出
請有收藏的網兄PO卡交流。
=====================================================================================


INTEL 唯一的顯卡代表作：
i740
原生 AGP 2X / 8MB / DVD加速

i740是小弟很喜歡的卡之一。
當時用i740+Voodoo2 玩遊戲，支援D3D的就用 i740，支援Glide 的就用 VooDoo2來玩。
而且Voodoo2 卡當時有一隻 Voodoo Movie 的外掛程式，使用它來播放影片，畫質提昇百倍!!!!
雙卡合一真是所向無敵啊!!!

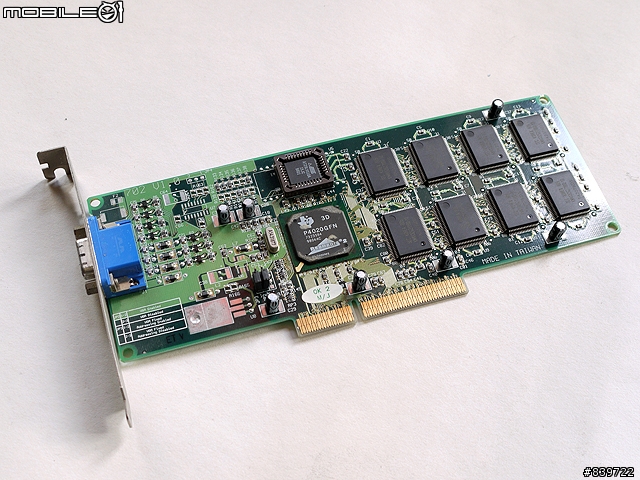

Pernedia 2：

這片卡是從別人電腦上拔下來的，傳說是畫CAD / CAM 在使用的卡。
小弟沒有實戰過該卡，請網兄補充 ^^



喔喔喔!!!來了來了!!!
親愛的MATROX 教派粉絲們，站出來尖叫吧!!!!!
MATROX：

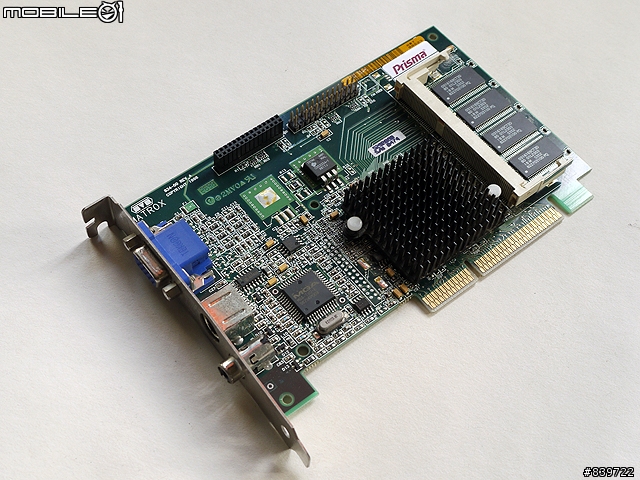

MGA-G200

這家神聖的加拿大顯示卡製造商的卡，不用我多說，有資歷的都知道。
當時的2D畫質顯示之王，就是這家公司製作的卡。
這家公司自製晶片、自製顯卡，不是像其他廠商都是只研發、生產晶片，銷售給硬體廠商來製作顯示卡，
所以Matrox 的卡有絕對的水準跟品質保證!!
(光看那卡上密密麻麻的用料就知道)

接下來.............

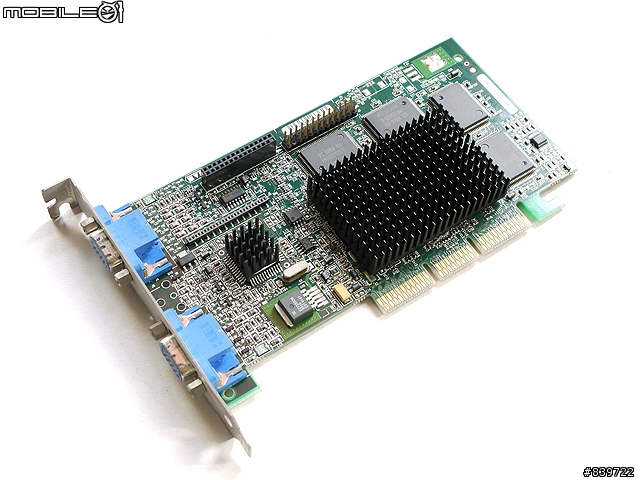

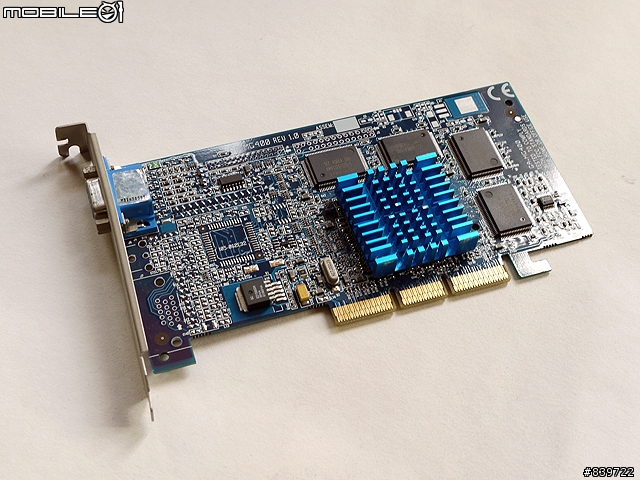

Matrox G400-DH 32MB !!!!!


另一個角度：


32MB時代的卡中，陪伴我最久的就是這塊G400 32MB DH。
這張卡的最大特色就是第一張可以支援單卡雙螢幕的顯示卡，雖然現在的顯示卡開雙螢幕、三螢幕甚至六螢幕都有可能了，
但是在視窗98的時代，要做到雙螢幕就不是這麼容易的事情了。
再者就是他支援3D環境映射及凹凸貼圖(EMBM)，雖然這個功能對現在的卡來說也是易如反掌的事了。
同時插撥：當時的一款遊戲「零號鋼神」，就是支援環境曲面貼圖的遊戲。在選單中啟動EMBM功能，遊戲畫面將有相當大的效果變化。
G400當時熱賣，讓小弟我從付訂到拿到或整整等了兩個月，可見它風靡程度。
後面的續作有：G450、G550等。但最後仍因為效能不敵Geforce 256所以該廠商就改朝向多螢幕顯示晶片及專業剪輯顯示設備發展。

同場加映：GA-MG400
剛剛有提到Matrox 是一家自產自製顯卡的廠商，唯一一個破例應該就是這片卡了：GA-MG400
Matrox 出售晶片給唯一授權的第三方廠商：技嘉科技，生產技嘉的G400顯示卡。
但是技嘉的G400只有單接頭的版本，而且只限定在技嘉的某些主機板上面使用。
(因為該顯示卡上面沒有BIOS，必須透過主機板的BIOS來啟動。)

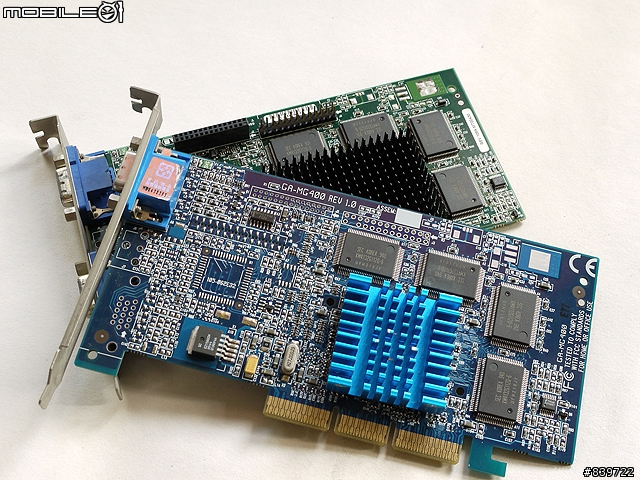

G400與GA-MG400：
顯見是公板線路設計。

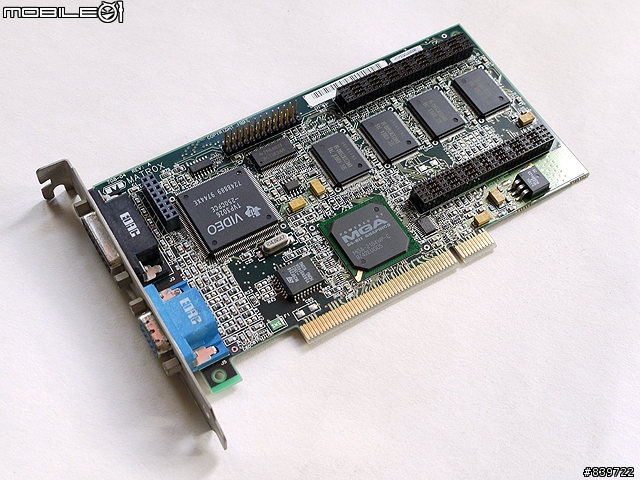

Matrox Millennium II：
這塊卡是在偶然的機會收到的，我只使用過一次。
雖然是PCI介面的，但在視窗下使用畫面仍舊相當具有Matrox 的水準，高清晰與高畫質。




ATi：
這家廠商就不用小弟多說了，現今仍致力於顯示晶片製作的廠商，雖然已經被AMD併購，
但是其輝煌歷史是大家都知道的。

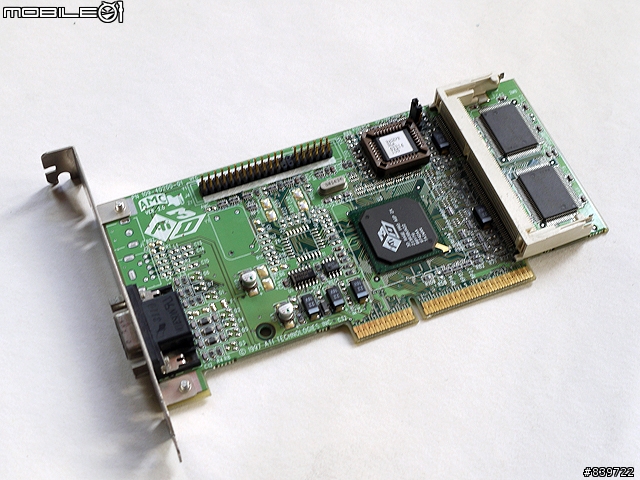

ATi Rage Pro AGP 2X

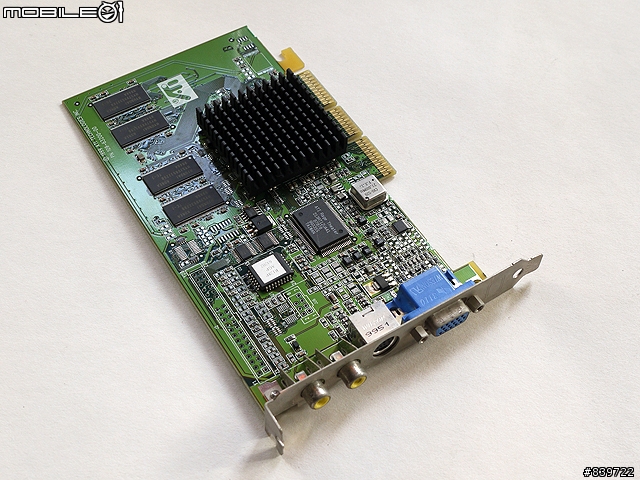

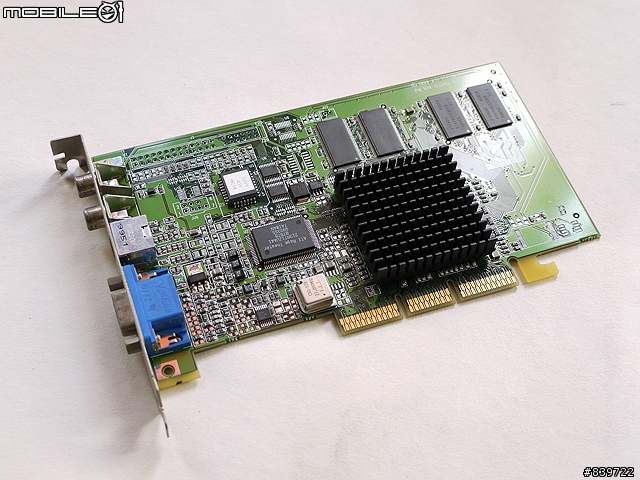

ATi Rage Furry Pro VIVO：
這塊卡的特色是在於它onboard Ati Theather 晶片，
除了一般的輸出之外，他還可以做影像的輸入。


↑兩個RCA端子，其中一個是Video IN，一個是Video Out，也就是等同影像擷取卡的功能。


插撥經典：
同樣Rage Pro 晶片還有一片雙晶片版本~
將將將將~~

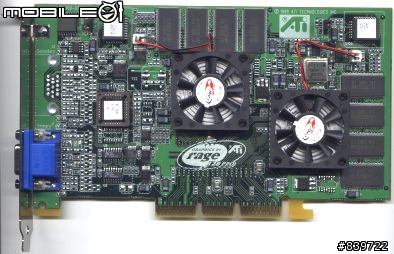

ATi RAGE Furry Pro MAXX
這塊卡已經被我賣掉了，現在覺得非常可惜。
相信ATi 死忠的粉絲都知道，這應該是 HD 5970等雙核卡的原型。
跟湯姆大叔借的圖：

但是Ati 這張卡現身後不久就因為驅動程式不良的問題被打敗，而且該顯示卡只能在Win 98 下使用，(因為沒有更新的驅動程式了)
小弟後來有很長的時間使用 windows 2k，所以這塊經典卡就被我賣掉了。


接下來的卡我想大家就不陌生了：
快速的轉過去~

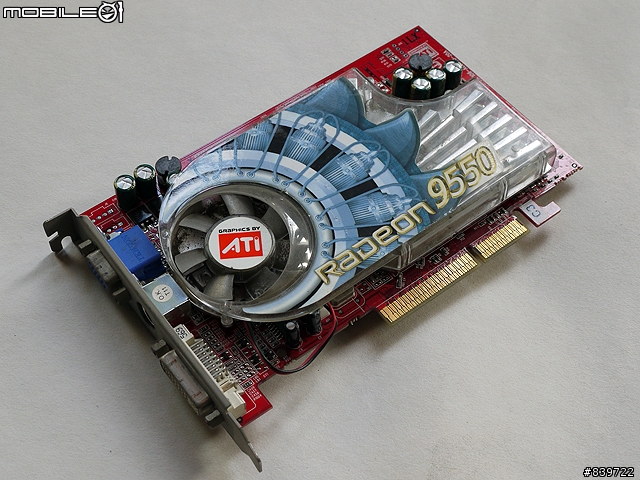

ATi Radeon 9550 ，晶片過熱受傷，3D顯示會有雜訊，退役。

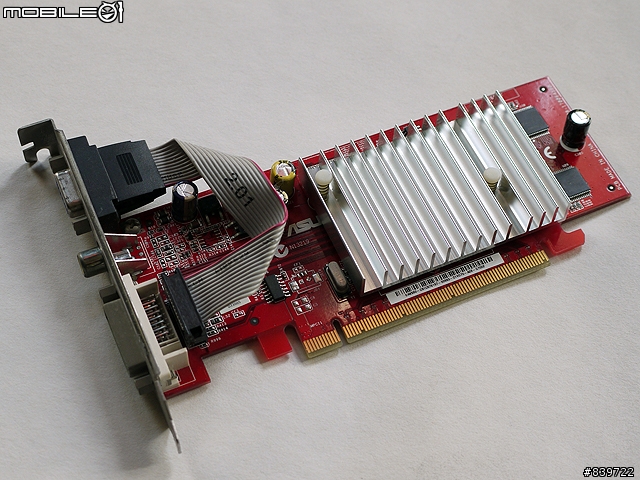

ATi Radeon X550 效能不敷使用，退役。

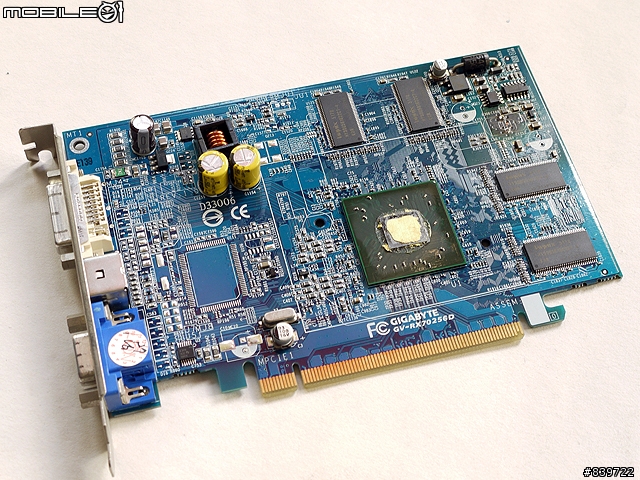

ATi Radeon X700 ：
電感燒毀，找不到材料修，除役。

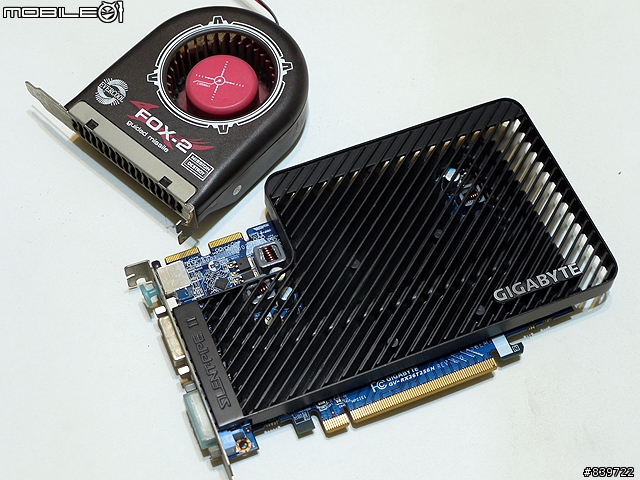

ATi Radeon 2600XT
雞排無聲版，但是其實有點熱，所以另外在下一個插槽加上風散幫忙散熱。



另外還有 ATI Radeon 9200 跟 R9600XT
但是這兩塊卡都被我賣了。
購入R9200 是因為小弟當時正在學MAYA，而電腦教育中心的電腦正是使用 R9200，於是便敗了一塊。
後來因為沉迷天堂二，R9200效能不敷使用，就買了R9600XT........

玩遊戲也是敗家的嚴重理由................




nVidia來囉!!

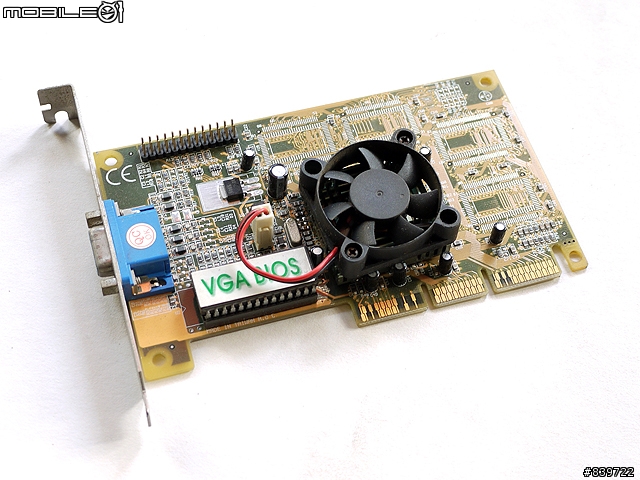

無名大俠..........

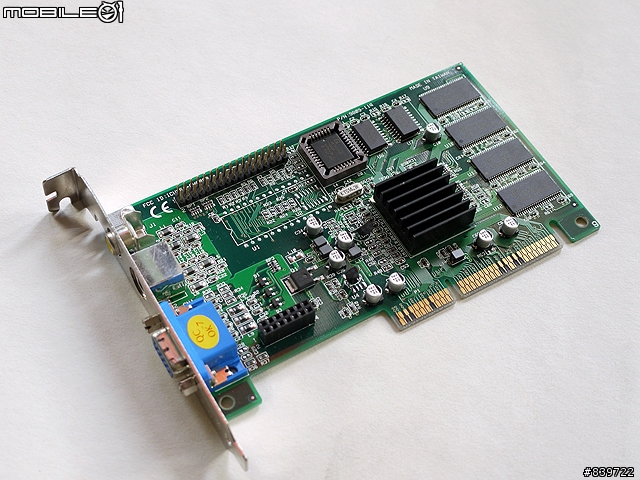

其實這片是 TNT2 Vanta晶片。

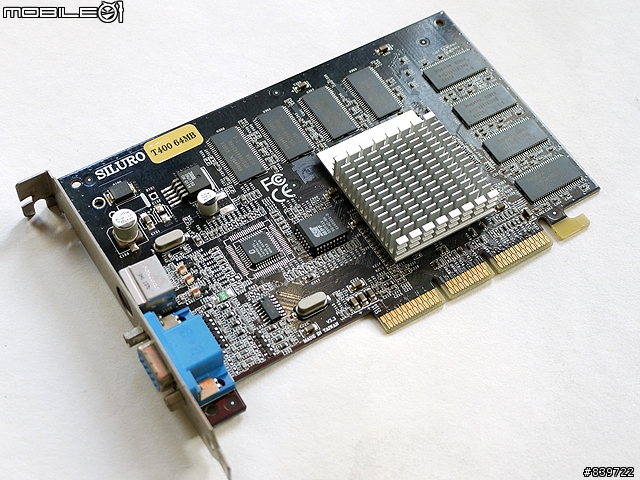

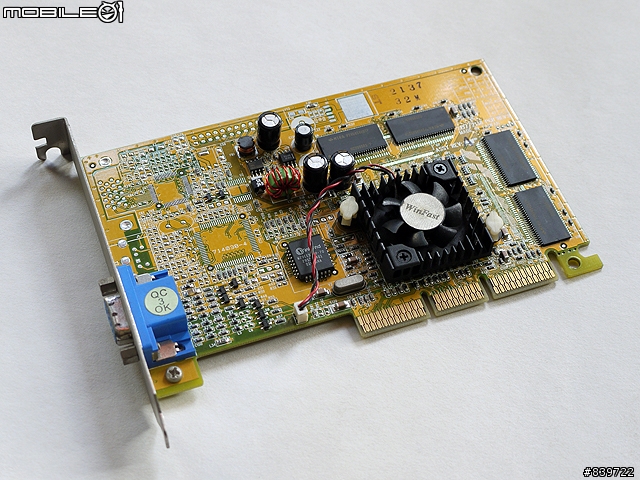

麗臺S325  ， TNT2 M64晶片

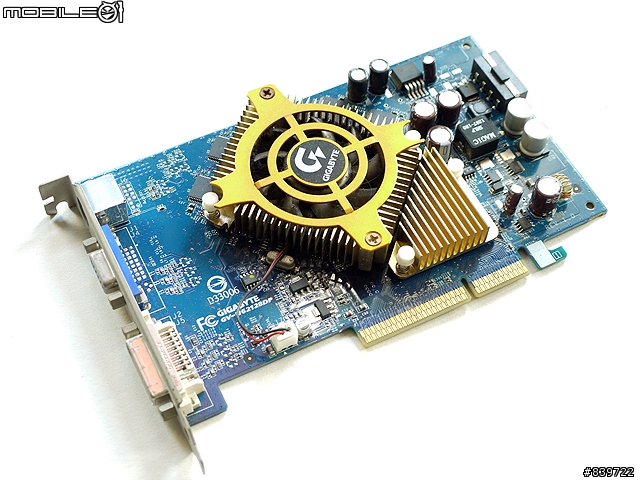

Geforce 6200：

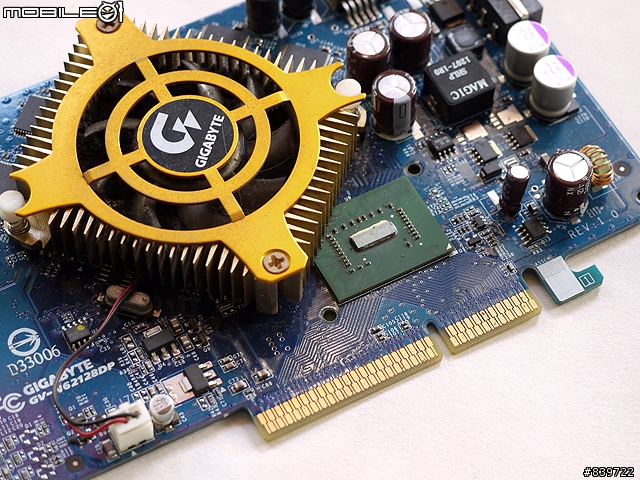

其實GF6200 已經是原生 PCI-E介面，這片是AGP介面，需要由橋接晶片轉接：

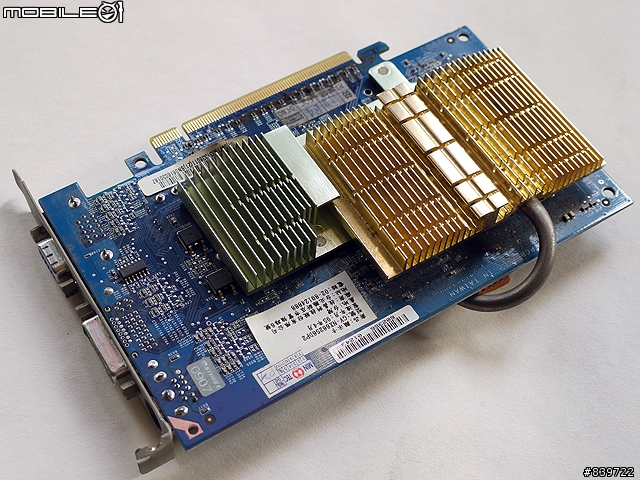

雞排的 GF 6600 無聲版：
最近剛從我弟的電腦上退役。

反面：都是散熱片。

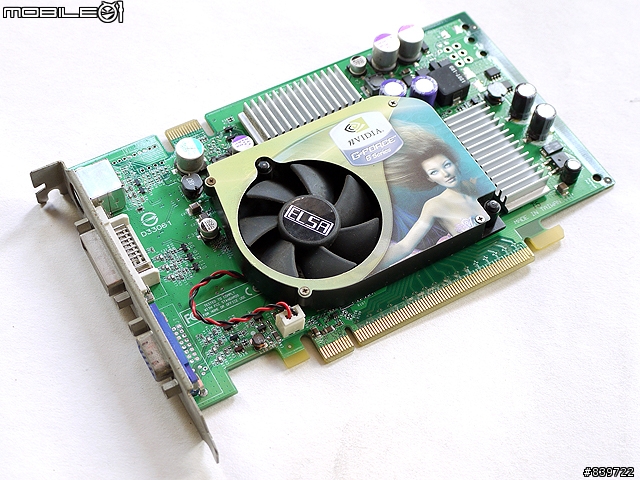

ELSA GF6600 人魚公主版喔!!
因為過熱晶片受傷，跑跑2D還可以，跑3D就會當機。退役。



Geforce 4 MX400：
沒什麼印象的卡...................


其實小弟經手的NV卡還蠻多的，但是因為個人是A控，所以大部分留下的都是ATi 卡，
也因為NV卡二手比較好賣(玩遊戲問題比較少)，所以剩下沒幾塊NV的卡。

抽屜裡其他還有........

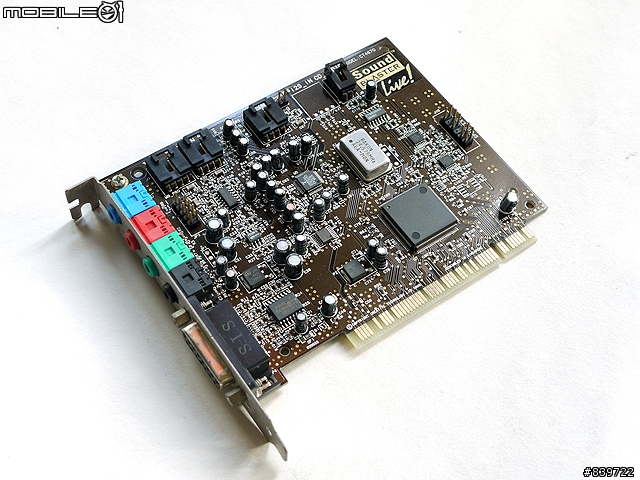

創巨 Creative SB Live! Value：

好懷念喔!!! 有玩遊戲的大大一定都有這張卡!!

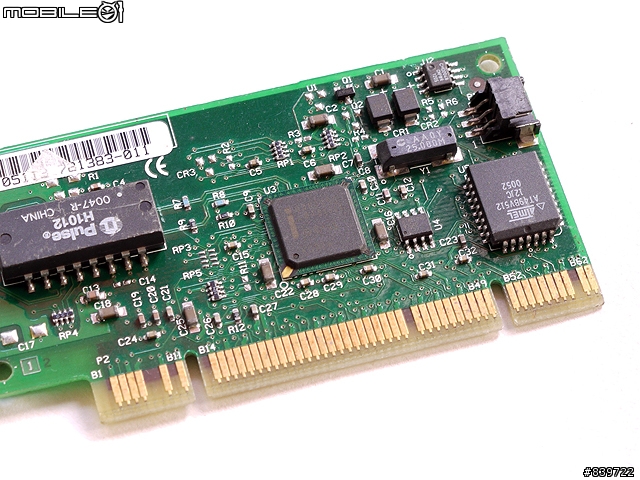

INTEL 100M 網卡：
傳說中的貴族網路卡!




然後還發現這些盒子........(之前怎麼都沒丟!?)

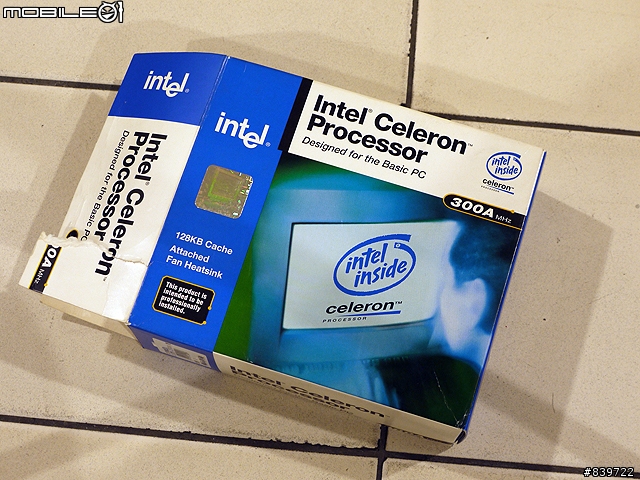

賽揚300A：
懷念吧!這是小弟會賺錢後幫自己買的第一顆CPU，
當然我也有把它OC到450 MHz 使用啦!!


這啥?!

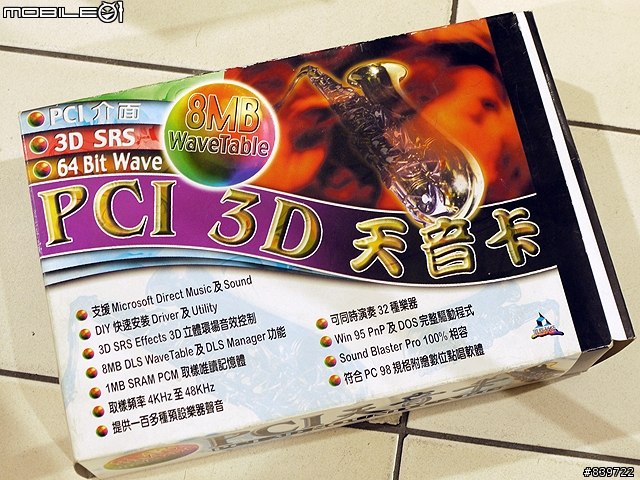

天音卡!!!??
媽呀......ES1868 這麼大個排場!


另外一片音效卡：
記得這塊好像是S3晶片的，印象中驅動程式很難搞~

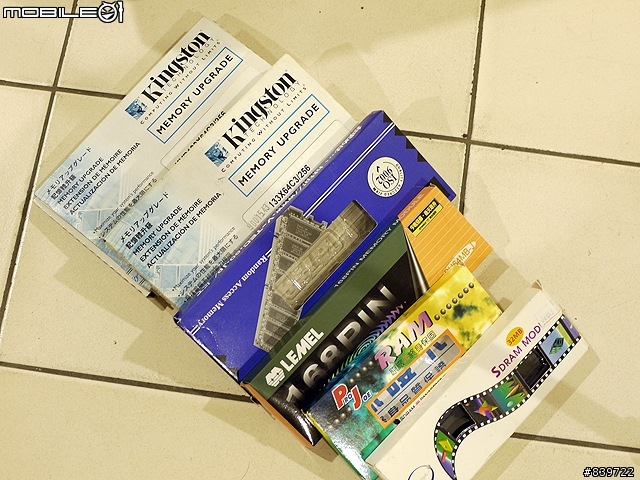

一些記憶體的盒子........



呃.............

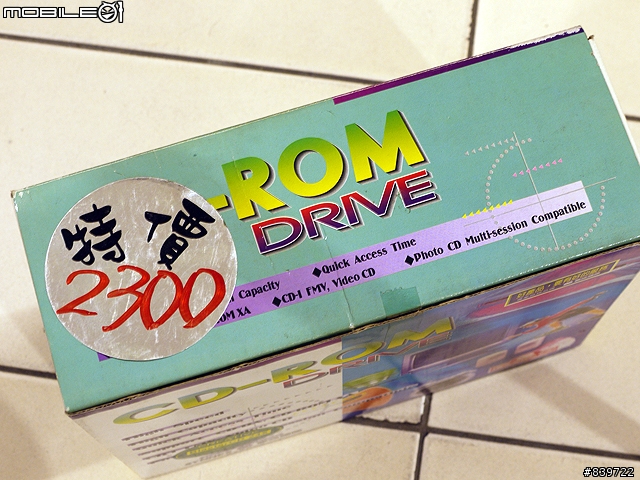

24X CD-ROM 特價 2300............................................

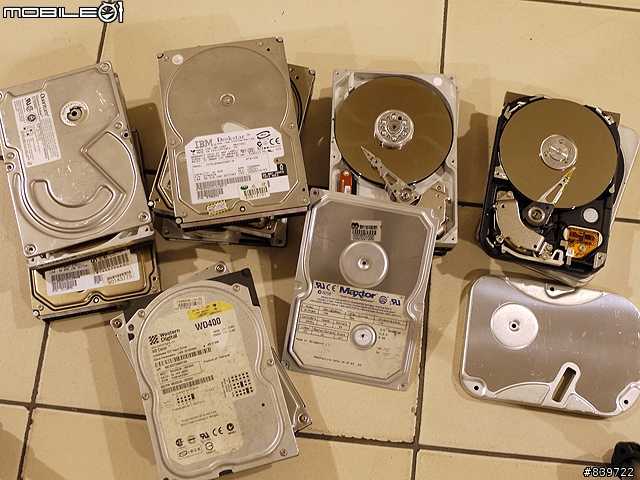

一堆故障硬碟：

小時候還妄想過自己可以拼修故障的硬碟......哈!!




回憶到此，沒想到自己小時候就這麼敗家，完全貫徹了 01的精神了!!
但是現在想想真是給他有點後悔。光是買這些零件的錢應該就可以買一台車了吧!
在此勸勸各位網友~電腦還是夠用就好了!
回頭是岸啊!


用一首老電腦玩家都知道的歌當做結尾：

ＩＥ不能動　還有什麼值得我心痛!
微軟的天空　下起雨來~!
轉個不停的硬碟 螢幕一片藍藍的桌面
是你　OH~是你
讓我系統重灌　幹聲不斷~~~~~~

你怎麼捨得讓我的ram流向海
系統的資源永遠　找不回來
你怎麼捨得讓我的錢流向海
Nova的帳單一幕幕就像潮水
將我掩埋

關上了電源　還看見蓋滋的嘴臉
眼角的淚水　洗不去心中
微軟XX的誓言



打完收工~ 睡覺去!




====================================================================

※ 2月 13日 又一批古文物出土，雖然這次出土的量比較少，但是應該也會讓人為之驚豔..........


首先是：

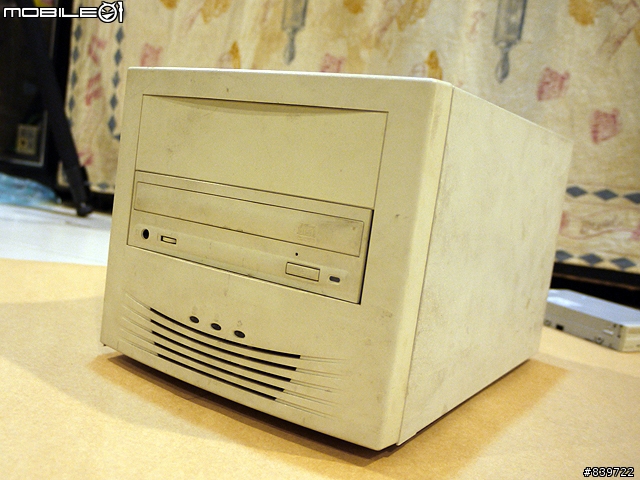

光碟拷霸!!

讀取用的已經拿出來移作他用，後來也壽終正寢了~

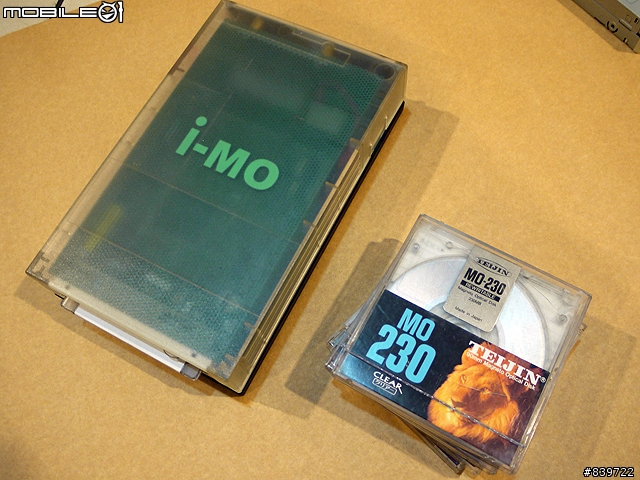

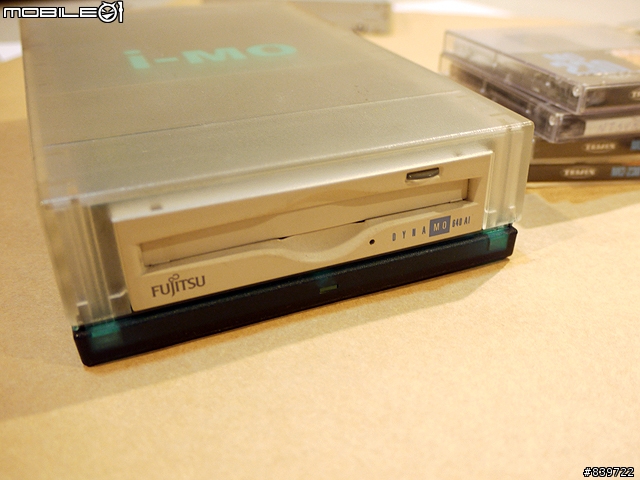

MO：


交作業的好夥伴....

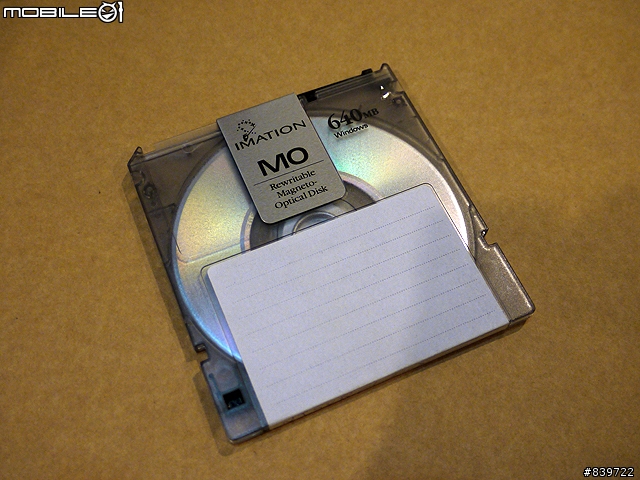

MO 640MB 光碟片....

現在隨便一片DVD都4.3GB了....
雖然MO的優點是可以重複寫...
但是對方也要有MO才能讀取

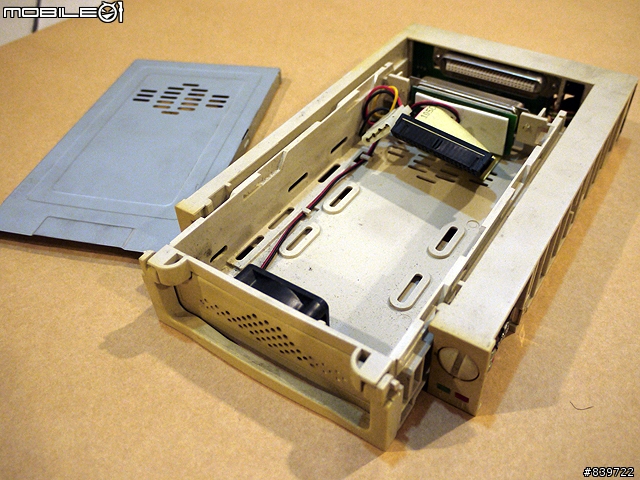

硬碟抽取盒：

這可是加了風扇版的!
專門是拿來應付"火球"用的!


登登!!

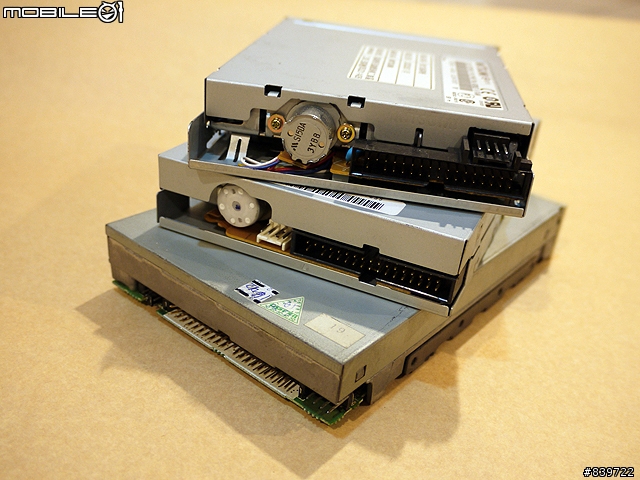

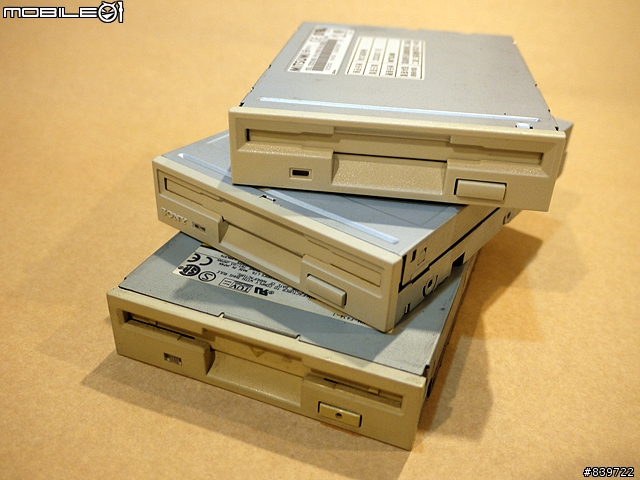

令人懷念的 3.5 磁碟機~


咦~?!
最下面那台跟別人不太一樣.... 是IDE介面!!?


這就是.....
傳說中的 LS-120



LS-120 使用的磁片跟3.5磁碟機一樣，
但是可以使用高密度的磁碟片，是 120MB的




接著是........



喔喔喔!! 這個讚!!

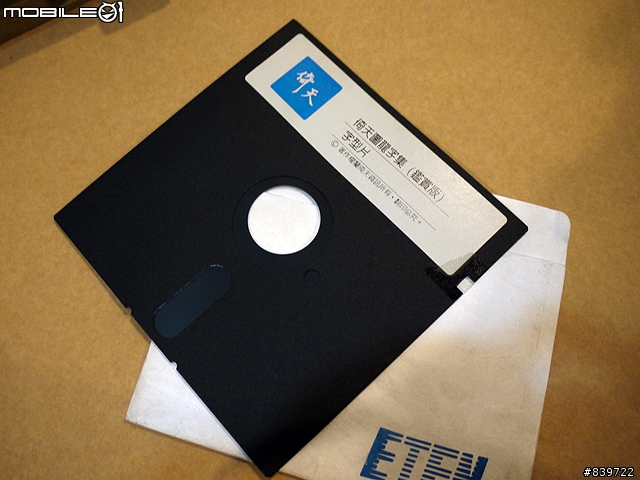

倚天中文的字型檔磁碟片!!




既然有磁碟片，當然就要拿磁碟機來讀一下......

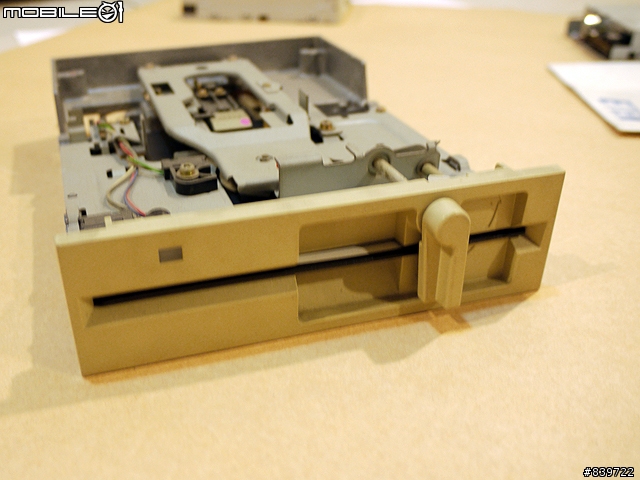

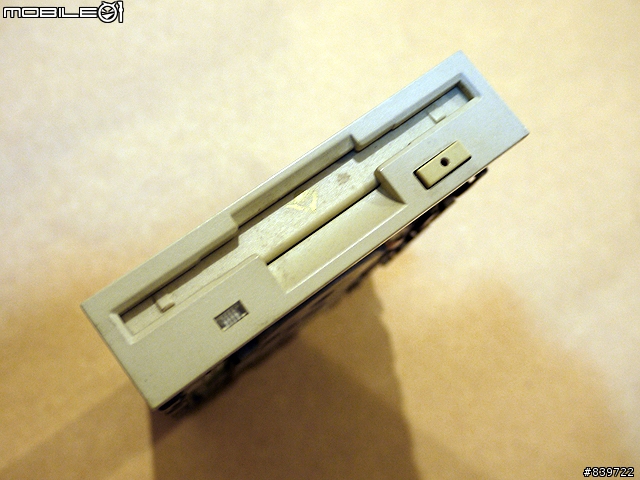

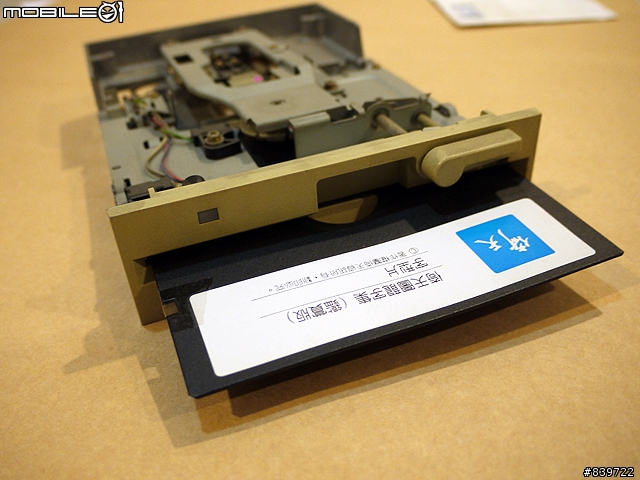

5.25....磁碟機重見江湖!!!!





我怕再挖下去~ ZIP 100 都要出現了~ 哈 XD

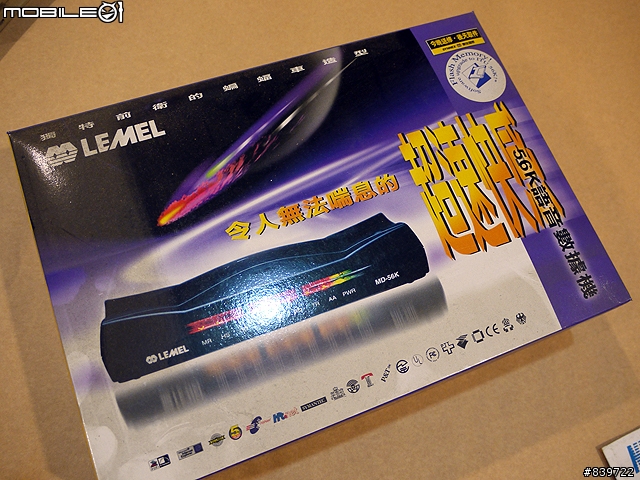

最後! 讓這令人無法喘息的傢伙!!
作為這次懺悔文的句點!







併住氣息.........................






好了嗎?
點下去吧!!





有沒有感覺到超速快感呢?!






+56 蝙蝠車發出耀眼的光芒。
+56 蝙蝠車消失。
獲得 999 個 D級結晶。
