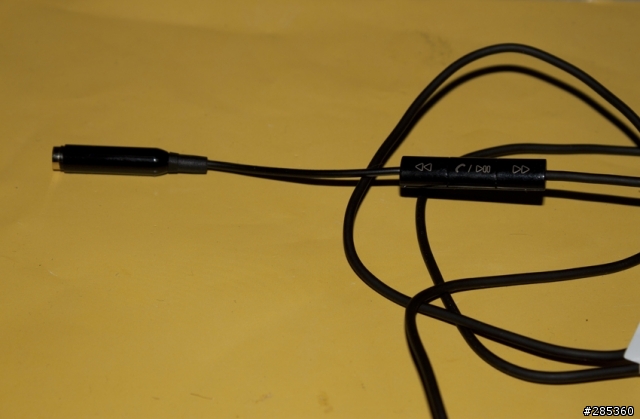

看起來就像是原廠出的線控XDD
首先工具要有
1.小夾具
2.精密鑷子(極尖頭)
3.烙鐵+落鐵架+焊錫
4.美工刀
5.一條鍍金3.5mm延音座
6.剝線器具(剪刀 or 剝線鉗)
7.一對健康沒老花的眼睛
我找的延音座是特別挑過，符合原廠耳機線材質與烤漆延音座，看起來比較不會突兀。
圖片方面也以重點式說明所以圖不多
以上東西都有了以後就可以開始動手囉
第一步就是把線控挖開，只要用指甲就可以把線控上的那三片按鈕卸下，露出線控板子

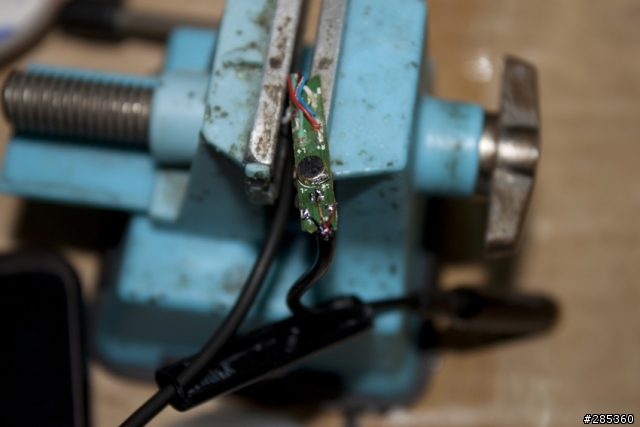

版子會被一些固定膠黏住就用尖的鑷子把他除掉

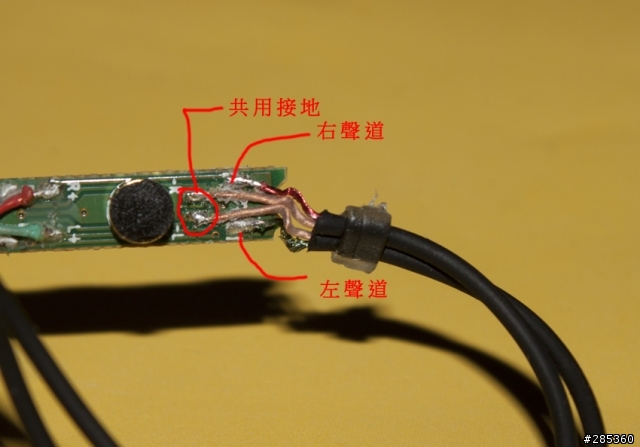

這就是HTC專屬線控板子紅色那端為音源輸出端，在施工前一樣把那邊固定膠鏟除

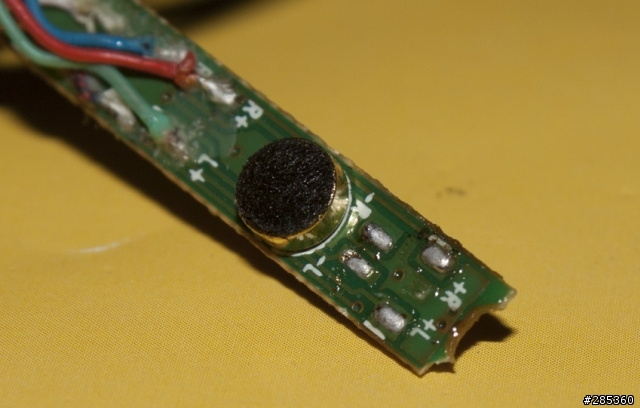

鏟除完畢後會看到這樣子的情況，這就是要把鍍金延音座接到這邊的地方
再把這四條線給用烙鐵點一下融掉焊錫全部拔除
原廠的耳機就可以丟一邊了
完成以後再做一下版子的清潔方便後面工作著錫
再來就把3.5延音座截肢線材剖開分離出裡面的三芯線
之後再把三股線材用美工刀做「刮痧」除去漆包線的表面露出銅線再轉成一束
※延音座線材裡面的顏色不一定與我的相同，可以自己測量分辨看看
通常金色為共用接地，其它兩色為左右聲道

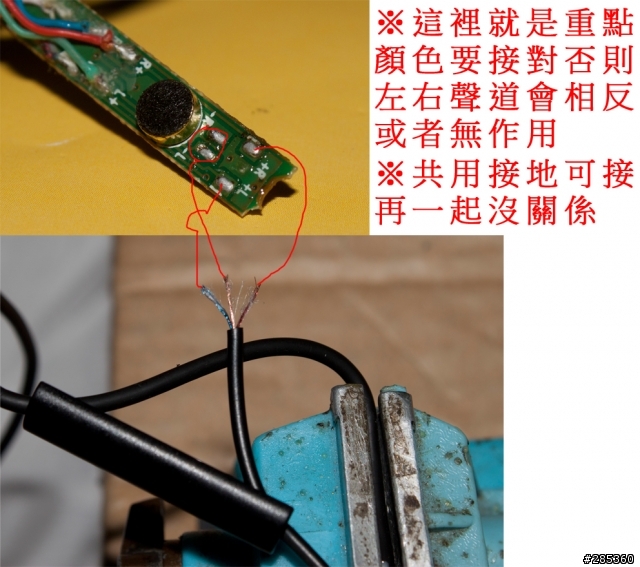

之後就是最大的挑戰「連連看」
刮痧處理的好就黏的很輕鬆
當然在黏以前要先把延音座的線材穿過線控另一邊的出口
否則黏好以後要蓋回去就會發現...(￣□￣|||)a

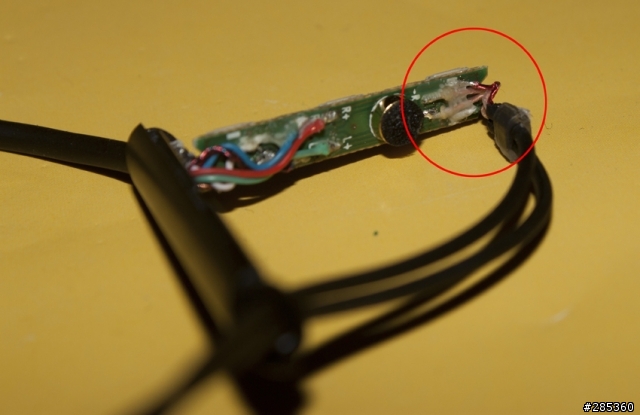

黏好就像這樣子~拍謝沒中焦...右邊紅色線也沒刮痧好就會這樣
沒完全黏住只有其中幾條線有著錫到
後來在處理一下就ok了~
這邊都黏完以後別急著蓋回去
可以先拿耳機插上延音座試聽看看是否移植成功

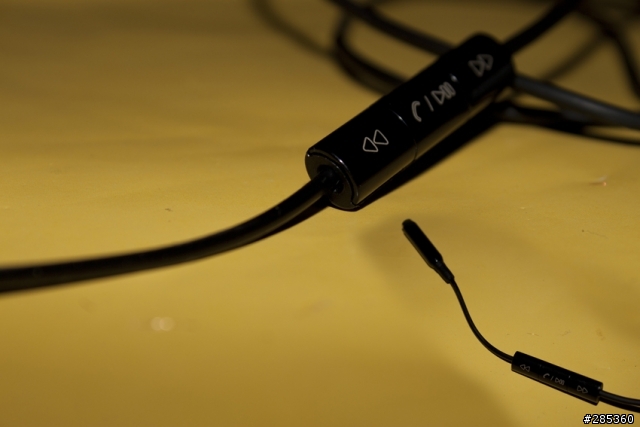

還好手路不錯，一次ok就可以依照拆的方式反序蓋回去嚕
可以另外在用螺絲固定膠黏一下線控板子
之後馬上拿去耳機店接UE 700試聽
左右聲道正常，切換選曲，接聽電話也正常~
就等下個月初領錢來去拜家帶回UE 700了
另外如果有人需要幫忙代工的話在傳訊息給我吧
