[分享]XS~OTG外部供電~胡搞瞎搞(更新在16樓，可以充電)

Ethan66

0分

11樓

Ethan66

個人積分：0分

文章編號：34520654

遁地小白豬 wrote:
單純就只是透過ID與...(恕刪)

太強了~~

太深奧了...

小弟還是等大大們的完美測試出現吧微冷笑

方向確定了，剩下的只是過程.....

bi26fts5

10分

樓主

bi26fts5

個人積分：10分

文章編號：34521064

遁地小白豬 wrote:
單純就只是透過ID與...(恕刪)

改天來接個可變電阻調調看
目前我的OTG線ID & GND 是short

遁地小白豬

0分

13樓

遁地小白豬

個人積分：0分

文章編號：34525283

bi26fts5 wrote :

遁地小白豬 wrote:
單純就只是透過ID與...(恕刪)

改天來接個可變電阻調調看
目前我的OTG線ID & GND 是short...(恕刪)

之前討論結果(用arc s測試)是接 100k ohm 能otg+充電。
然後就沒再研究了...XD

bi26fts5

10分

樓主

bi26fts5

個人積分：10分

文章編號：34526272

遁地小白豬 wrote:
之前討論結果(用ar...(恕刪)

恩~之前我在google上看到的是301K up剩下充電功能
這樣我要再來去買一條便宜的線來改，之前那條已經熱熔膠封住不能再拆了
來用SMD電阻改，看能不能不破壞接頭外觀
感謝你提供資訊~
其實我有衝動想把那些都整合起來，電子材料行有賣黑盒子...
只是HDMI還沒得實驗，整合起來會有遺憾~

GUN1862998

0分

15樓

GUN1862998

個人積分：0分

文章編號：34527838

這種接法小弟有在neo上面測試過...

換了三家的變壓器..

結果都是只能讀取不能充電..

bi26fts5

10分

樓主

bi26fts5

個人積分：10分

文章編號：34907513

最近沒事做，把這條可以充電的OTG線完成了，不花什麼時間，純粹就是我懶，所以拖很久
看大家最近黃斑病變很嚴重，激勵一下士氣，我也有PO在別的論壇，不過沒啥人鳥我= ="
蠻失落的，以後自己做來玩就好，呵呵，這篇大家看看就好

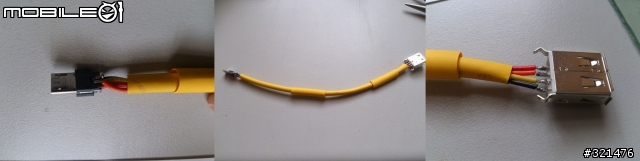

1.把PIN4 & PIN5 接上一個100K電阻(最重要的就是這一步，說出來就不值錢了)

2.用SMD比較小可以藏起來

3.接著就是PIN1~4一對一接起來，沒啥技術可言
熱縮套管記得上，沒有熱風槍的用吹風機也可以，我就是用吹風機吹的

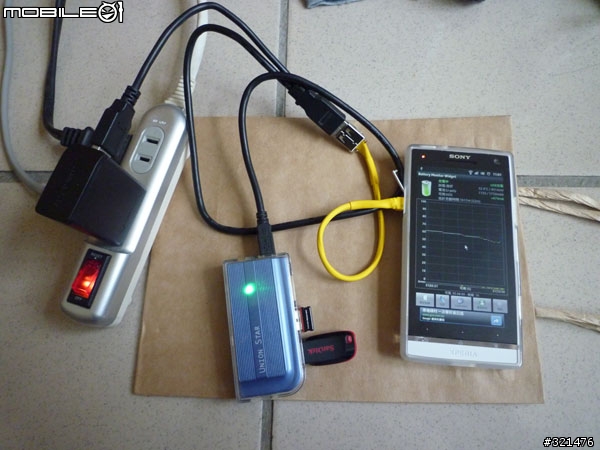

4.先用行動電源接看看，接法跟我上次PO的一樣

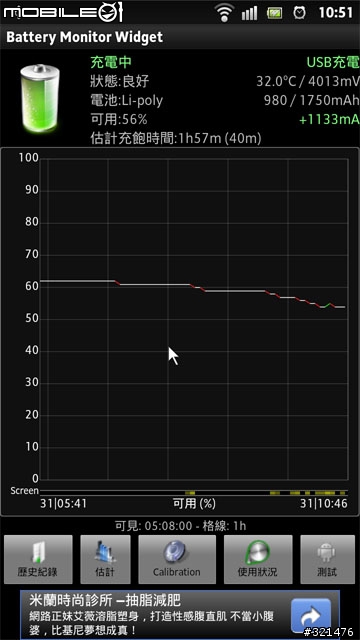

5.接著就看到螢幕上有滑鼠指標，電也可以同時充了，1A左右

6.換用原廠充電插頭，一樣可以

7.但是電流量較小

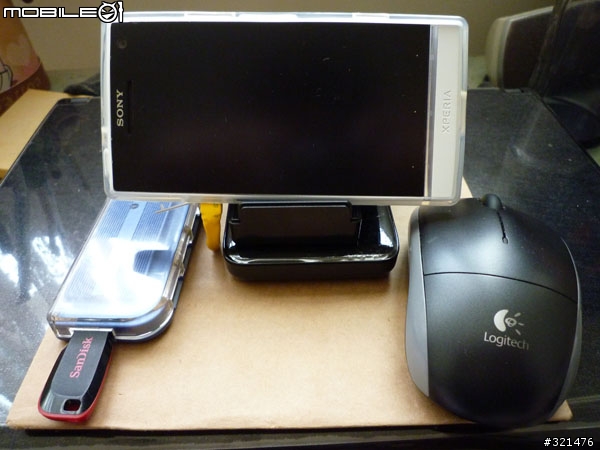

8.線收一收用小架子架起來就可以玩了

省了1000多元，我還是沒有整合成一個小盒子，找不到適合的，繼續撿破爛中~
以上沒有XS出場的照片都是XS拍的歐，還蠻清楚的= =+
其實應該會有人說，線材全部都做在USB HUB裡面就好了，沒錯!!這樣就只要帶一個OTG USB HUB出門就可了
等於是一個縮小版的Livedock，只是我還沒有想要整合....
