treo270 內部換電池

see jpg

keyboard LED lamp -> 有人說想改 180 有 LED .. 不過看來是很多顆 LED
treo270 內部換電池

270 connector 是特小電料行只找到 2mm 只有減線
treo270 內部換電池

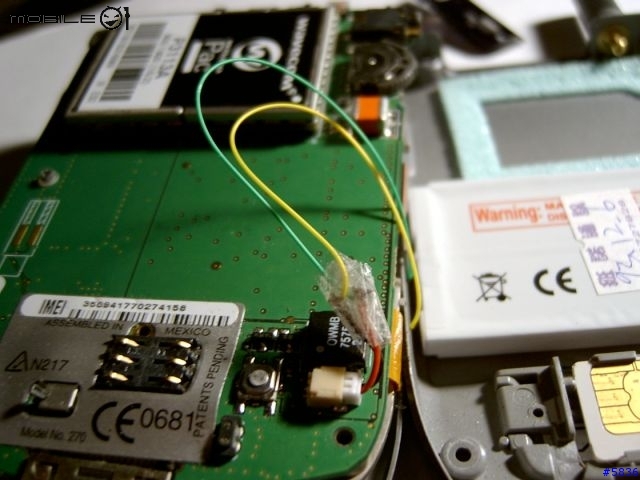

黃的是 Gnd 綠的是 power 使用前你們在用電表量一量吧

treo270 內部換電池

7210 1100ma battery -> 但是真的有 1100ma ?? 不知道使用時間變常
但感覺也只多半天 ..

treo270 內部換電池

2004-12-23 7:36 #1

文章關鍵字

treo270 內部電池

andy2000a

803分

樓主

andy2000a

個人積分：803分

文章編號：381735

A: LM393
B: 26T1 ATC
C: 23AD w866
D: AMD L320DB 12v --> 應該是 memory 是 flash ??
E: epson D13a030081 不知道是否是 LCD controller ??
F: SEC220 R175 K4S2816300 -> 這顆編號很難看出來
G: BBAD5 7846

CPU -> 68vz326
H: 74AC541 --> hcmos 類的 TTL level IC fairchild 公司的

I: LTCD 好像 linearTech power regulator 類

J: 801 0225
K: philips PD1USBD012 應該是 USB phy
旁邊 xtal 寫 6000 . 應該是 6000k = 6M USB 1.1 speed

andy2000a

803分

樓主

andy2000a

個人積分：803分

文章編號：381742

還有換電池不難不過要小心電池極性

tompda 好像有人說有同 size 1700ma 超大電池
如果裝上去那 270 電力就不是問題
可惜無法加大 memory ..

有人知道上面 IC 那顆是 DRAM memory ?? AMD 那顆應該是 flash ..

andy2000a

803分

樓主

andy2000a

個人積分：803分

文章編號：381747

K4S2816300 --> DRAM 後面編號可能看錯
http://www.miraisemi.com/

http://www.miraisemi.com/Common/cmn_OpenWindow.asp?TargetURL=http://www.samsung.com/Products/Semiconductor/common/partnumbersearch.aspx?partnum=K4S2&cd1=&Msg=SAMSUNG%20PRODUCT%20>%20K4S281632F-TC75T00

不過上面是 high speed SDRAM
treo270 使用的應該是 mobil SDRAm -> low power

K4S281632D
8Mx16 4B/LVTTL 4K/64ms 55,60,7C,75,1H,1L 54TSOP2 B,I,P,E,N EOL ICC6=450uA

K4S281633D
8Mx16 3.0/3.0,3.3/3.3 L,N,P 80mA/500uA 1L,1H,75 No 54WBGA EOL

K4S代表三星生产。64代表显存类型（64=SDRAM，6D=DDR SDRAM）；第一个32代表容量为32MB；最后一个32代表显存的数据带宽为32bit。E代表工作电压为3.3V(SDRAM显存工作电压均为3.3V，DDR显存工作电压为2.5V)，TC-50代表显存的速度为5ns，即额定工作频率为200MHz。
