無線電手扒機改裝一事

請教

的達人們

車上服役的機子為ADI 145 5W手扒機 + 車機用外接天線
想利用拖米延長線來整線跟固定機子
不過發現好像並沒有手扒機用的拖米延長線

動起了要DIY改裝的念頭

禮拜天去電材行買了2.5mm跟3.5mm的耳機頭和耳機座還有線材

材料
無線電手扒機改裝一事

無線電手扒機改裝一事

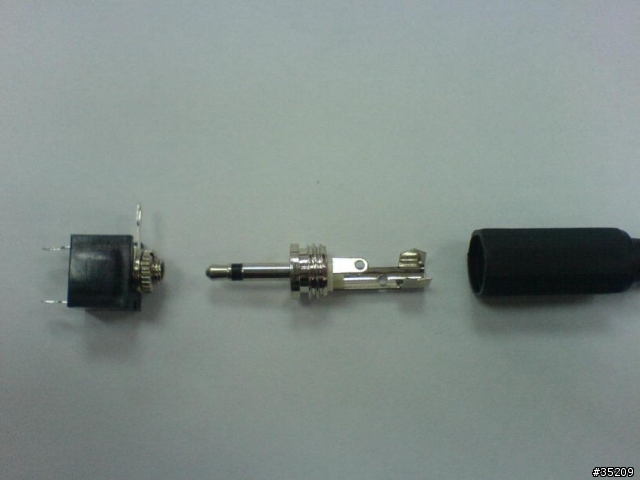

接頭的特寫

無線電手扒機改裝一事

現在問題是接線的部份耳機頭還好只有兩隻腳但耳機座有3隻腳
線材裡有兩條線 (應該是一正一負)
不知要如何接線還請高手不吝告知如何接線

2006-10-17 10:30 #1

文章關鍵字

無線電手扒機

95分

2樓

個人積分：95分

文章編號：1786750

很簡單.
先將耳機頭插入耳機座內,
再用三用電錶量耳機頭與耳機座的接點哪兩端是互通的.
那你耳機頭線接哪一個接點,耳機座就接哪一個接點.

【達人】豊富な経験と長年の鍛練により、その道の真髄を体得した人。

bv2bq

0分

3樓

個人積分：0分

文章編號：1786772

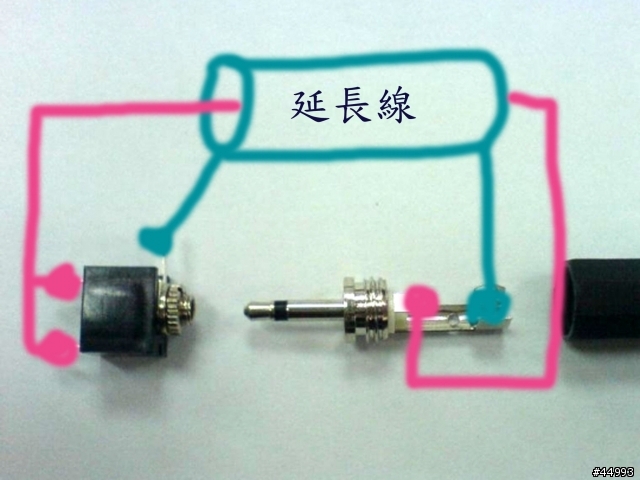

如圖所示, 耳機插座的那一端有三個接點, 前端的接點是接地點, 後面兩點是訊號點與單接點.

把訊號線中間的那條線連接到插座的後面兩個點(桃紅色), 因為手邊沒有樣品不確定哪個點才是訊號點, 所以把它通通接起來也沒關係, 訊號線的外層就接到插座的前端(藍色).

焊接時要注意, 不要短路了, 在焊外層的地線時, 不要弄太久, 以免高溫把內層訊號線的絕緣皮弄破, 那樣就有可能短路, 最好在全部焊接完成後, 用電錶先量一下有沒有短路的問題.

祝你玩的愉快

iyaya

112分

樓主

個人積分：112分

文章編號：1787134

bv2bq wrote:
如圖所示, 耳機插座...(恕刪)

感謝大大

再請問一下就是把線材中間的訊號線直接穿過在單接點跟訊號街點囉?
只接其中一點可以嗎?

再次感謝~~~

行車影像紀錄系統(http://www.mobile01.com/topicdetail.php?f=214&t=177143&last=1395417)

mosaico

371分

5樓

個人積分：371分

文章編號：1787176

看你買的座是單音還是立體音..
如果是單音的..
那就一個就可以了..

BTW
你要延這麼長啊..
一般的托咪不是都有一米長嗎?
延這麼長..那換頻及音量不是很難調..

MO是放在前座中間的置物箱裡..
這樣就很方便囉..

天漸黑心不想睡點點星光靜靜躺在黑夜你曾說在你心中我是你唯一的夢夢開始飛翔在每一個晚上心也會靜靜停在想你的地方夢開始飛翔飛翔在你如夢的晚上

iyaya

112分

樓主

個人積分：112分

文章編號：1787716

mosaico wrote:
看你買的座是單音還是...(恕刪)

記得是單音的
那這樣是要接那一隻腳?

原來的拖米線有捲起來比較不好穿線
所以想再延長一點

行車影像紀錄系統(http://www.mobile01.com/topicdetail.php?f=214&t=177143&last=1395417)

bv2bq

0分

7樓

個人積分：0分

文章編號：1793141

沒有電表可以量測的話, 就把插座的那兩個接點都接在一起, 不會有問題的, 除非你能找出正確的訊號接點, 就只要焊上這點就可以了.

如果插上機子使用後發現 PTT 動作不正常或是沒有聲音傳過去, 就馬上拔下來檢查一下, 有沒有短路.

要有信心, 你一定會成功的.

iyaya

112分

樓主

個人積分：112分

文章編號：1794780

bv2bq wrote:
沒有電表可以量測的話...(恕刪)

我有電表
請問要怎麼樣測是那一個點?
有感謝~~

行車影像紀錄系統(http://www.mobile01.com/topicdetail.php?f=214&t=177143&last=1395417)

bv2bq

0分

9樓

個人積分：0分

文章編號：1795060

">

量測的時候, 上圖藍色的地線可以先不要接上.

量測方法如圖所示, 把耳機插頭插入插座之後再進行電表的量測, 或是你也可以用最原始的方式.

先將訊號線接在 AC 點, 上機測試, 看托咪功能是否正常, 如果不動作的話, 就改接 BC 兩點.

祝你玩的愉快.

iyaya

112分

樓主

個人積分：112分

文章編號：1836625

感謝大大的不吝告知
這兩天花時間把手爬機機子藏去扶手內了

附帶一點
AB兩點是不同的應該不能將兩點串在一起
