[分享]幾款車用USB電源的出力測試

車用USB電源,通常電壓/電流的出力標示值是5V/400mA~2100mA,但有很多都是標示不實的,
實測值大約在 4.8V~5.7V/200mA~1500mA間,有的標示1000mA的,出力連300mA不到,
有載時,電壓輸出低於5V的更是一大票,這就是無法驅動導航機或行車紀錄器的原因.

隨便貼幾款測試結果,給大家參考參考..

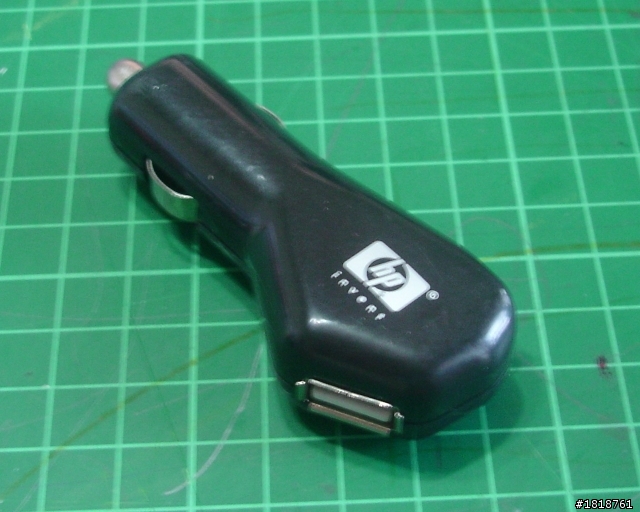

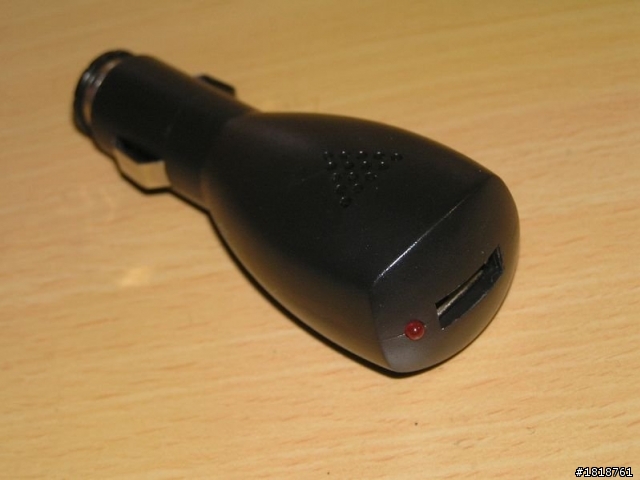

型式1:無載時電壓=4.98V
[分享]幾款車用USB電源的出力測試

型式1:以5Ω電阻模擬負載測試,P=V*I=4.96*0.65=3.22W
[分享]幾款車用USB電源的出力測試

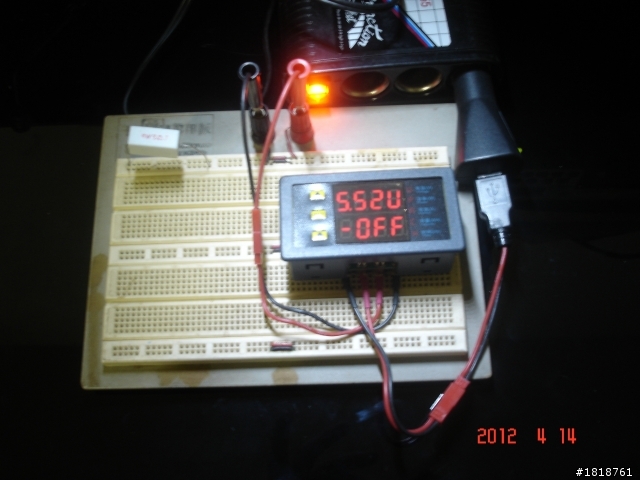

型式2:無載時電壓=5.52V
[分享]幾款車用USB電源的出力測試

型式2:以5Ω電阻模擬負載測試,P=V*I=4.47*0.21=0.94W
[分享]幾款車用USB電源的出力測試

型式3:無載時電壓=5.52V
[分享]幾款車用USB電源的出力測試

型式3:以5Ω電阻模擬負載測試,P=V*I=4.56*0.44=2.00W
[分享]幾款車用USB電源的出力測試

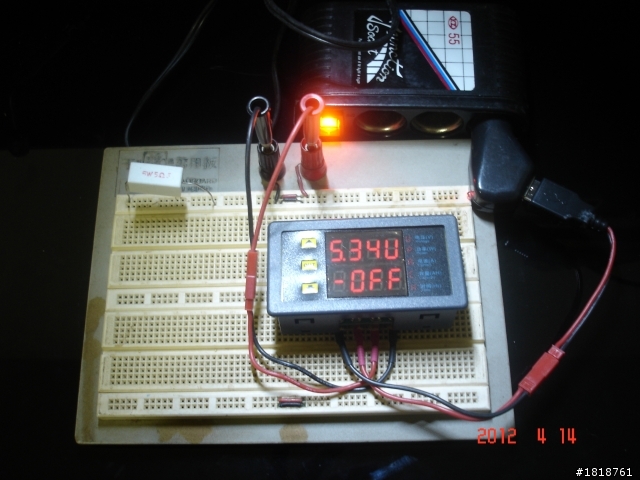

型式4:無載時電壓=5.34V
[分享]幾款車用USB電源的出力測試

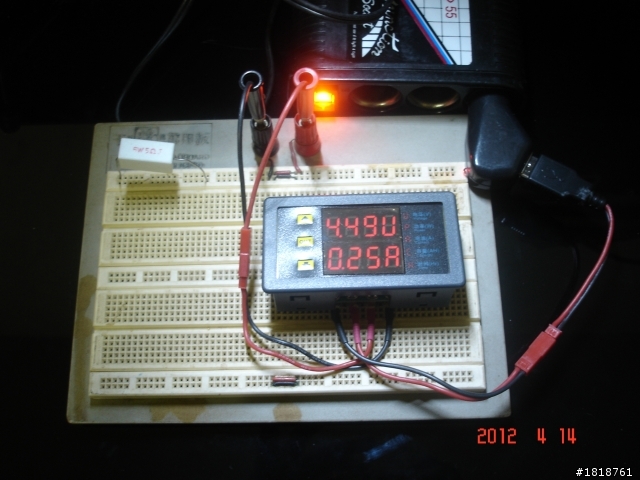

型式4:以5Ω電阻模擬負載測試,P=V*I=4.49*0.25=1.12W
[分享]幾款車用USB電源的出力測試

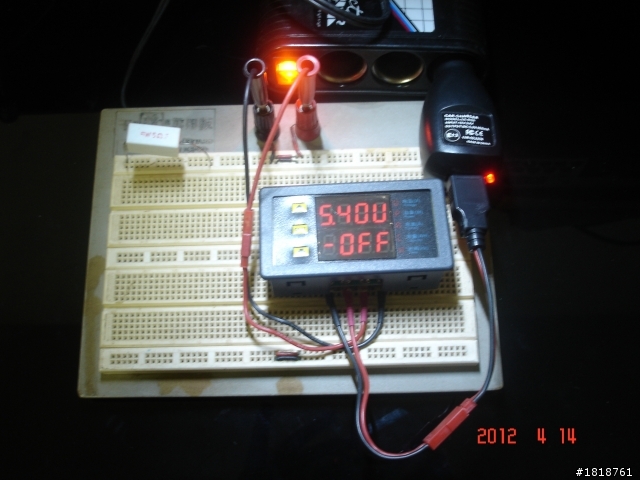

型式5:無載時電壓=5.40V
[分享]幾款車用USB電源的出力測試

型式5:以5Ω電阻模擬負載測試,P=V*I=5.39*0.70=3.77W
[分享]幾款車用USB電源的出力測試

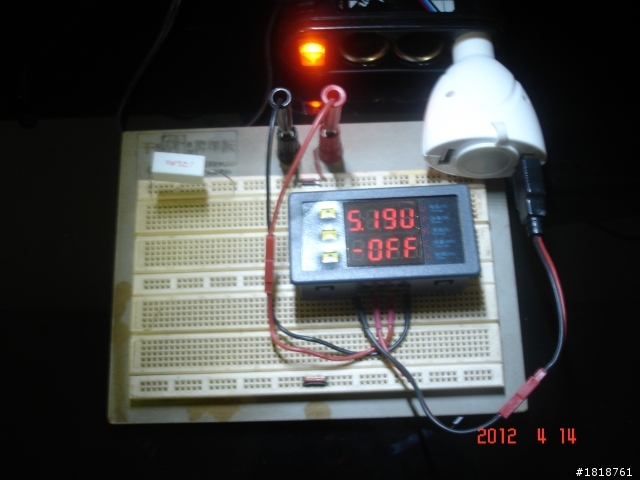

型式6:無載時電壓=5.19V
[分享]幾款車用USB電源的出力測試

型式6:以5Ω電阻模擬負載測試,P=V*I=5.10*0.70=3.57W
[分享]幾款車用USB電源的出力測試

電壓調整率是電壓電源接受負載所產生電源電壓變動的大小。
一個理想的電壓源，是不受負載大小而改變其電源電壓，所以電壓源受負載電壓改變愈小愈佳。
電壓調整率的定義為：

若為理想電壓源時，電壓不隨負載而改變，無載電壓等於滿載電壓，即VR%=0是最佳狀態，
故電壓調整率VR%愈小愈好

所以,以小弟持有的上面六款產品來說,依測試結果來看,
排名是
第1名：型式5(3.77W)
[分享]幾款車用USB電源的出力測試

第2名：型式6(3.57W)
[分享]幾款車用USB電源的出力測試

第3名：型式1(3.22W)
[分享]幾款車用USB電源的出力測試

第4名：型式3(2.00W)
[分享]幾款車用USB電源的出力測試

第5名：型式4(1.12W)
[分享]幾款車用USB電源的出力測試

第6名：型式2(0.94W)
[分享]幾款車用USB電源的出力測試

※第4名起不及格,符合USB的規範,電流出力應不低於500mA(5V*0.5A=2.5W).

=================================================================================
101.4.26 新增

隨著智慧型手機及平板電腦的風行,USB電源產品也如雨後春筍般的掘起,
原先USB的電力規範(5V/500mA),已無法滿足這些高耗能電子產品的供電需求,
在電腦主機板方面出現了一些號稱3X USB(3倍電力供應)的產品,即電流出力提升為1.5A(500mA * 3)
而在車用USB電源的這個領域,則出現了1000mA、1500mA、2100mA、3100mA等規格的產品,

在露拍上搜尋關鍵字 'USB 車充' 這個關鍵字,可以找到幾款銷售成績很好的雙孔USB車充產品,
這類的產品號稱可同時為iPhone及iPad充電,或同時為2台智慧型手機或平板電腦來充電,
小弟在想,這類的產品如果沒有廣告不實,那它在技術上肯定有革命性的突破.
在好奇心的驅使下,購入了2款雙孔車用USB電源產品,到貨後當然馬上迫不及待的想試試它的本領.

1.USAMS 5V 3.1A雙孔USB車充
[分享]幾款車用USB電源的出力測試

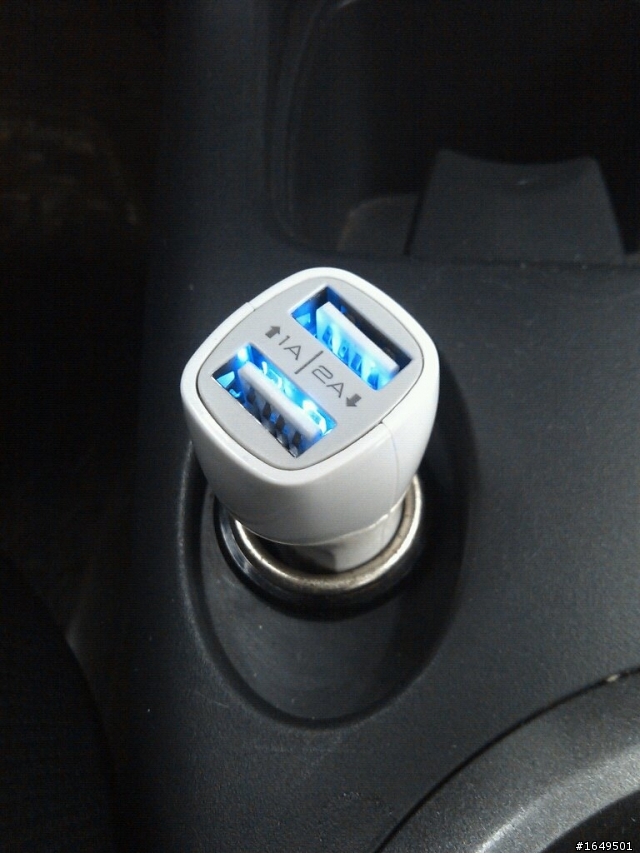

2.Griffin 5V 2.1A雙孔USB車充
[分享]幾款車用USB電源的出力測試

一樣照之前的測試方式及使用相同的儀表設備來測試其電流出力,
但在負載方面,原先的5Ω*1水泥電阻顯然無法逼出其電流,
所以這次分別使用5Ω*1、5Ω*2、5Ω*3、5Ω*4並聯的方式來逼它秀出本事,

測試結結果如下:

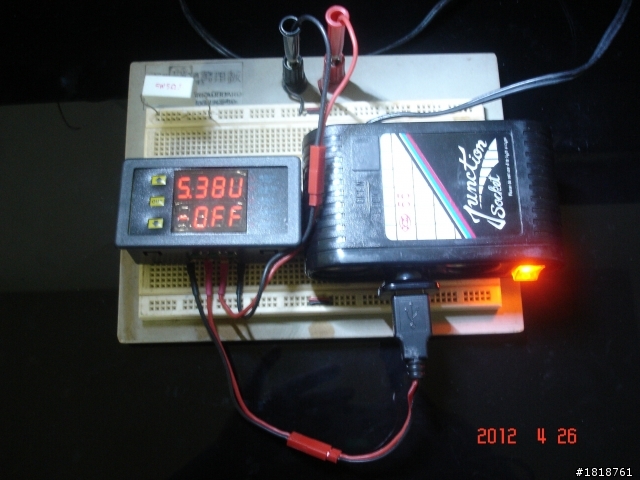

USAMS:無載時電壓=5.38V
[分享]幾款車用USB電源的出力測試

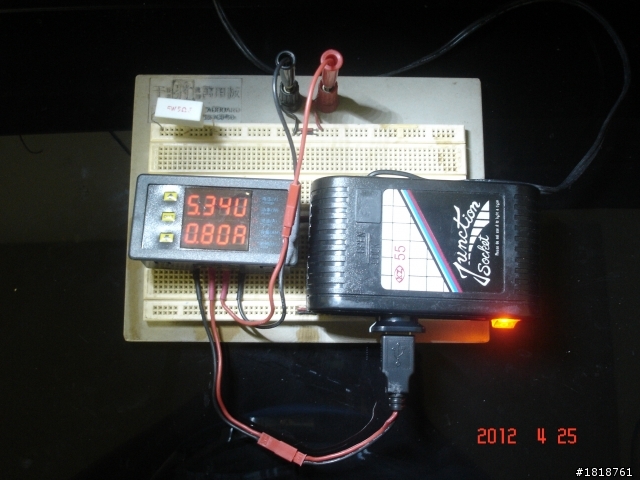

USAMS:以5Ω*1電阻並接模擬負載測試,P=V*I=5.34*0.80= 4.27W
[分享]幾款車用USB電源的出力測試

USAMS:以5Ω*2電阻並接模擬負載測試,P=V*I=5.29*1.37= 7.25W
[分享]幾款車用USB電源的出力測試

USAMS:以5Ω*3電阻並接模擬負載測試,P=V*I=5.25*2.18=11.45W
[分享]幾款車用USB電源的出力測試

USAMS:以5Ω*4電阻並接模擬負載測試,P=V*I=5.23*2.71=14.17W
[分享]幾款車用USB電源的出力測試

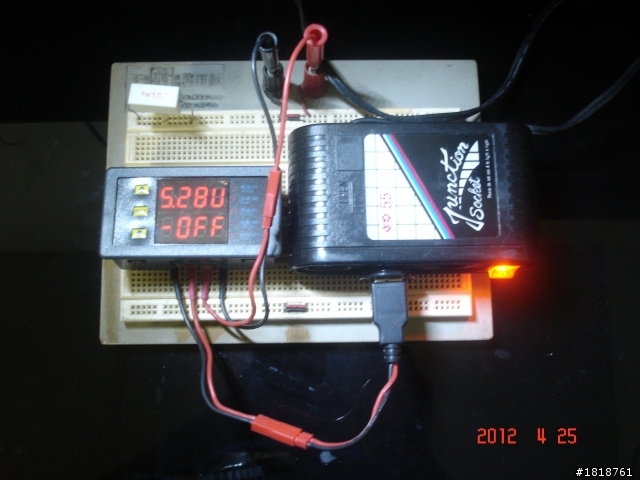

Griffin:無載時電壓=5.28V
[分享]幾款車用USB電源的出力測試

Griffin:以5Ω*1電阻並接模擬負載測試,P=V*I=5.24*0.77= 4.03W
[分享]幾款車用USB電源的出力測試

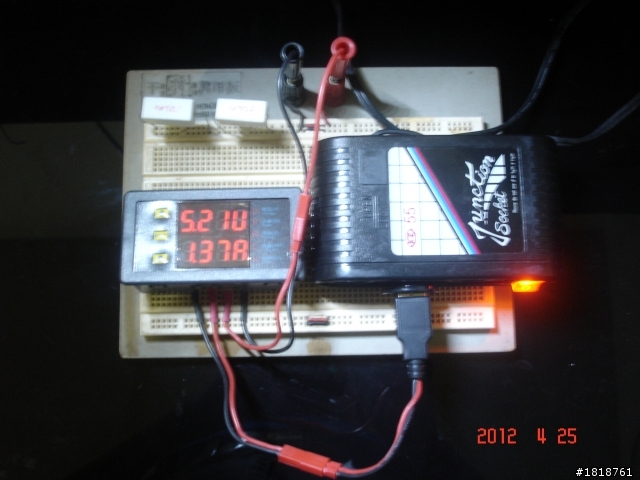

Griffin:以5Ω*2電阻並接模擬負載測試,P=V*I=5.21*1.37= 7.14W
[分享]幾款車用USB電源的出力測試

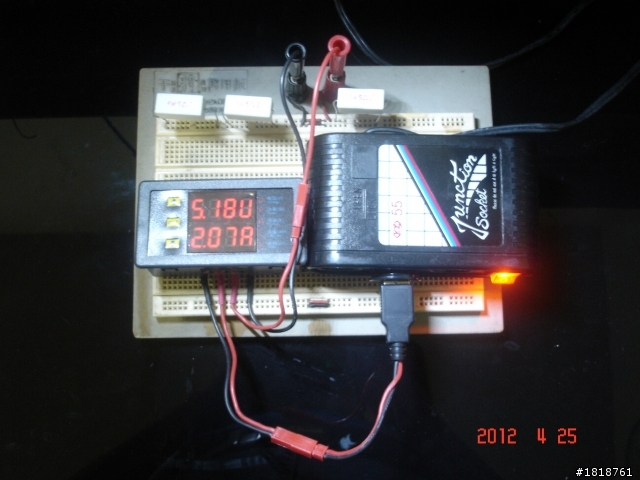

Griffin:以5Ω*3電阻並接模擬負載測試,P=V*I=5.18*2.07=10.72W
[分享]幾款車用USB電源的出力測試

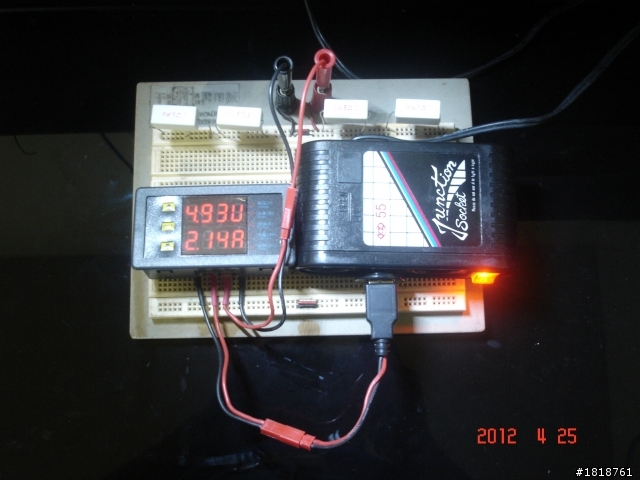

Griffin:以5Ω*4電阻並接模擬負載測試,P=V*I=4.93*2.14=10.55W
[分享]幾款車用USB電源的出力測試

看到這樣的測試結果,真是驚為天人啊~~
另外一點發現是,這二個2孔式USB車充,雖然是標示'1A+2.1A'(一孔出力1A,另一孔出力2.1A)
但實測的結果是二孔沒什麼差別,出力都是一樣的.

2012-04-20 12:17 #1

文章關鍵字

USB電源出力測試

JAMSkk

8分

2樓

JAMSkk

個人積分：8分

文章編號：35320391

感謝辛苦測試

可以幫忙建議市面上常見而且標示較正常的當作購買參考嗎?

750111

34分

3樓

750111

個人積分：34分

文章編號：35321165

rontzong wrote:
車用USB電源,通常...(恕刪)

可提供1A USB的轉座嗎??謝謝

ka3281

16分

4樓

ka3281

個人積分：16分

文章編號：35321928

難怪喔!!

原本就在懷疑改成usb是不是電壓不足,

導致內建的電池都充不飽電,

感謝您的測試!!

終於破案了.

fz149r

68分

5樓

fz149r

個人積分：68分

文章編號：35322298

我還拆過一顆裡面只有一顆7805+2顆電容的, 其他什麼都沒有, 連基本的D to D都沒有, USB一接, 電源就熄火, 為了那個5V的輸出多花了一點, 結果是失望的

rontzong

333分

樓主

rontzong

個人積分：333分

文章編號：35322908

JAMSkk wrote:
可以幫忙建議市面上常見而且標示較正常的當作購買參考嗎? ...(恕刪)

真是Sorry! 因市面上的車用USB電源千百種,沒辦法盡知其性能,所以小弟沒辦法做推薦.
標示值大都灌水很多,實際的能力得試了才知,我只能說,買 '電流出力標示值' 大一點的(2.1A)就對了,
實際的能力就算打3折都還勘用.

===================================================================================
101.4.26新增
發現2款不錯的產品,可以考慮看看...
1.USAMS 5V 3.1A雙孔USB車充
2.Griffin 5V 2.1A雙孔USB車充

※缺點是沒有保險絲及LED電源指示燈.
