(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

剛買的

式插

沒作用

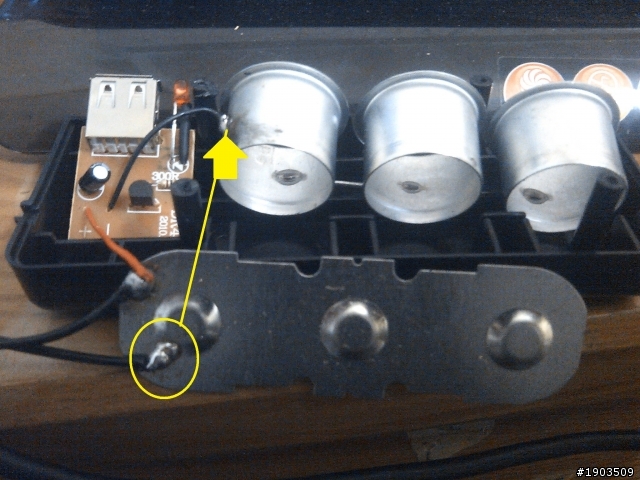

拆開發現

線斷了

但不知是要接哪?所以就亂接

結果剛接上點菸座,電線發熱,就趕快拔下來了

問:
是哪邊接錯呢???
是哪邊接錯呢???
是哪邊接錯呢???

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

(已解決 3Q) SOS 點菸器擴充座裡面線斷掉了不知道要焊接哪一端??

謝謝指教

謝謝指教

2012-11-11 21:15 #1

文章關鍵字

SOS 點菸器座裡面線

5分

2樓

個人積分：5分

文章編號：39755919

zxrt2070 wrote:
SOS 點菸器擴充...(恕刪)

你好
以下是擷取你的圖片.其中我畫紅色跟綠色線你用電表量看哪調是正(+)極.通常正極線外皮上都會有染上白線.如果是二和一包複線則是紅色為正.量出來後把正極線焊於下圖紅色+處負極於紅色-處

你擷圖兩條黑線是主電線.旁邊延伸的小電線是供USB用的.看你擷圖兩條主電線接在同極.保險絲再多也不夠燒.甚至起火.我都買帶開關800多元的.太多機子了

也就是說你主電線的正+負-極跟著旁邊USB延伸小電線接既可.喔喔沒看過這樣接法

下圖是我個人目前用的.此圖來自於p購物

0分

3樓

個人積分：0分

文章編號：39755963

圖中那三個圓柱狀的是接負(-)電.鐵片有三個凸點那是正(+)電.看照片你把兩條電源都接到正電的鐵片上了.插到車上應該不用等電線發熱.點菸器的保險絲就會先燒掉了.

zxrt2070

158分

樓主

個人積分：158分

文章編號：39756365

龍崎神樂 wrote:
你好以下是擷取你的圖...(恕刪)

感謝大大!!!

找到之前斷掉的那條線了(之前又照下來)
(就是黑色的那一條)

sry
我不會量+-級
@@

所以就是這樣瞜
把下面那一條黑色的線
和到上面去
???
是這樣嗎?

[iframe]http://www.youtube.com/v/[/iframe] 韓國三星無商德抹黑攻擊1.拒絕點閱和回應三星廣告文2.減少三星廣告文章點

udu55

101分

5樓

個人積分：101分

文章編號：39756411

zxrt2070 wrote:
SOS 點菸器擴充...(恕刪)

你好像把正負極都接在同一片鐵片上了 ~~~

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

zxrt2070

158分

樓主

個人積分：158分

文章編號：39756701

udu55 wrote:
你好像把正負極都接在...(恕刪)

OK~~~

呵呵呵

自己都想笑了

真的對電子很....笨

明明之前就有DIY過機車的點菸座,但現在卻忘記那接頭有分+-極

謝謝各位~~~

謝謝指教

謝謝指教

謝謝指教

[iframe]http://www.youtube.com/v/[/iframe] 韓國三星無商德抹黑攻擊1.拒絕點閱和回應三星廣告文2.減少三星廣告文章點

5分

7樓

個人積分：5分

文章編號：39759517

zxrt2070 wrote:
OK~~~呵呵呵自己...(恕刪)

呵呵別說自己笨.有時候忘了吧.我一看到也是傻眼

Talon88

79分

8樓

個人積分：79分

文章編號：39761011

:::

哈哈，解決了就好！

:::

15 15..!

[=Talon88=] ~~ ★★FlexMedia 90度 V747W，外國風情開箱小佈告★★ ◆◆ABee V30 小佈告◆◆Nexus 4 小佈告

hjfrank

12729分

9樓

個人積分：12729分

文章編號：39761583

zxrt2070 wrote:
剛買的
試插
沒作用...

幹嘛這麼麻煩？
直接跟店家換就好了。

udu55

101分

10樓

個人積分：101分

文章編號：39766354

Talon88 wrote:
:::哈哈，解決了就...(恕刪)

不曉得你有沒有試著把焊上去的那條線稍微拉看看，因為那個接負極的那個圓形鐵圈表面不太容易能夠讓焊焬附著上去，很容易造成空焊，就是看起來好像有焊上去了，但實際並沒有焊得很牢，你買的這一個可能就是這種狀況，所以才會掉下來(不曉得你發現它"斷掉"的是不是焊焬還是附著在上面的?)，如果可以的話，可以先用挫刀或砂紙將表面磨一下再上焬會比較好 ~
