這是一年多前寫的東西, 可是一直到現在才翻出來貼上
小孩子玩得不亦樂乎

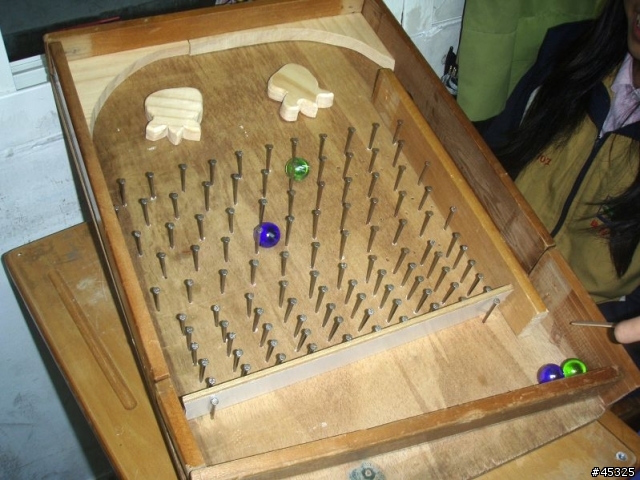

因為家裡在裝潢,又看到01上 meatlonlon 分享的的彈珠台製作
想說自己也來做一台,本來尺寸要照抄,可是後來發現8.9cm實在是太厚了
所以我自己重新設計了一下,做成使用直徑2.4cm大彈珠的10排彈珠台
後來自己又畫了直徑1.6cm小彈珠使用的15排彈珠台設計圖

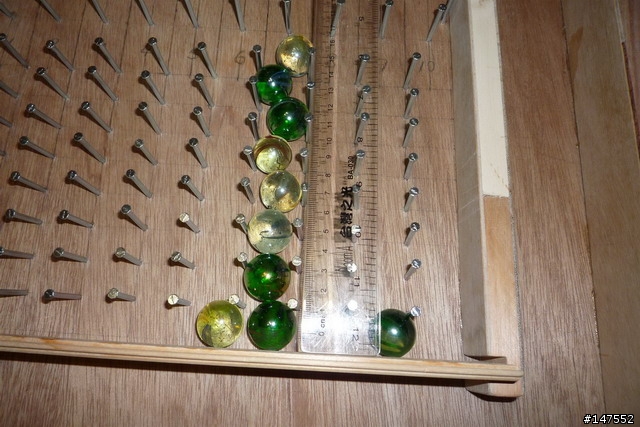

這是真的可以打出15顆在1排的彈珠台喔,仿間的絕對不可能打出1排的,因為高度不夠
釘子只有釘彈珠的路徑而已, 彈珠台本身都是用萬能糊黏的
附加壓縮檔: 設計圖
2.4cm彈珠設計圖
1.6cm彈珠設計圖
準備的木板是架間照的天花板角架用剩的材料,請裝潢的木工師傅切割
後來尺寸重新設計,又請朋友的朋友幫忙切割一次,順便挖了檔板的溝槽
因為我沒有電鋸, 所以鋸的部分都是請人幫忙鋸的, 買了線鋸, 也沒用到
一、材料
二分板(0.6cm厚)
60cm*42cm 當底板,厚一點釘釘子時才不容易釘穿
六分木心板(1.8cm厚)
60cm*5cm 當左邊的框 (因為松木板是0.8cm,要挖一個寬1cm,深0.9cm的溝槽供活動式檔板用)
60cm*5cm 當右邊的框
38.4cm*5cm 當上面的框
38.4cm*5cm 當下面的框
38.4cm*8cm 當底部的支撐架
42.4cm*3.5cm 當彈珠跑道的框 (因為松木板是0.8cm,要挖一個寬1cm,深0.9cm的溝槽供活動式檔板用)

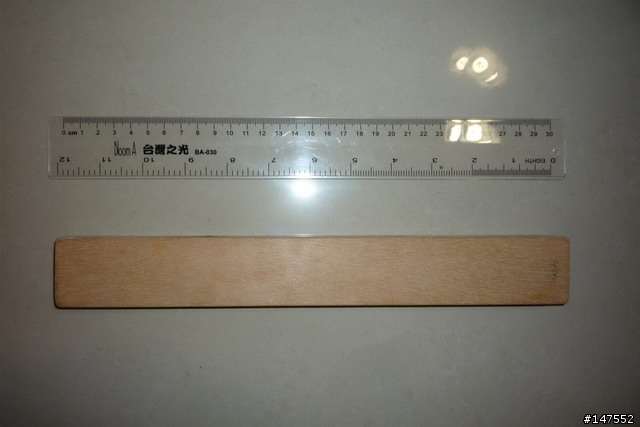

30cm*4cm 撥彈珠的木板,也可以去文具店買30cm的壓克力直尺來用

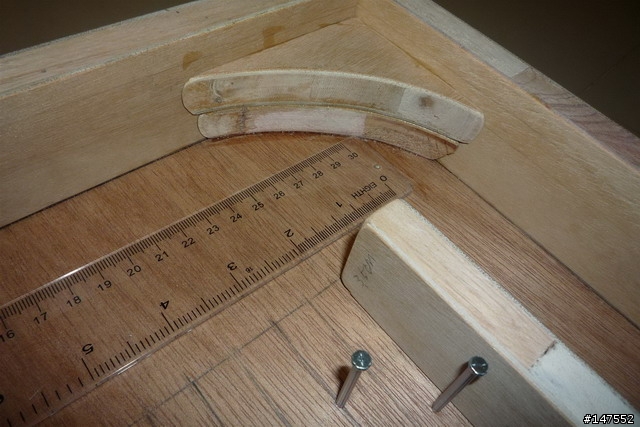

8cm*8cm*4 片, 上方左右兩個角落的弧形木板, 左右各兩片疊起來
以上不管是2.4cm大彈珠或1.6cm小彈珠都是同樣尺寸
松木板 (約0.8cm厚)
31.8cm*5cm 活動式檔板,2.4cm大彈珠設計圖使用
或 33.3cm*5cm 活動式檔板,1.6cm小彈珠設計圖使用
部分的釘子可以用壓克力板代替, 但是對我來講買釘子,釘釘子比較簡單, 所以我就沒有找壓克力板了

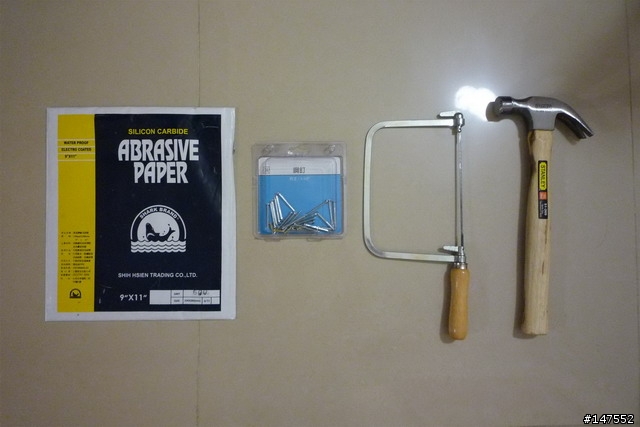

二、工具
2.4cm大彈珠 (Y拍有賣)
或 1.6cm小彈珠 (Y拍有賣, 10元商店也有賣)
白膠 (萬能糊) (大潤發買的)
120號或150號砂紙 (特力屋買的)
600號砂紙 (特力屋買的)
鐵鎚 (特力屋買的)

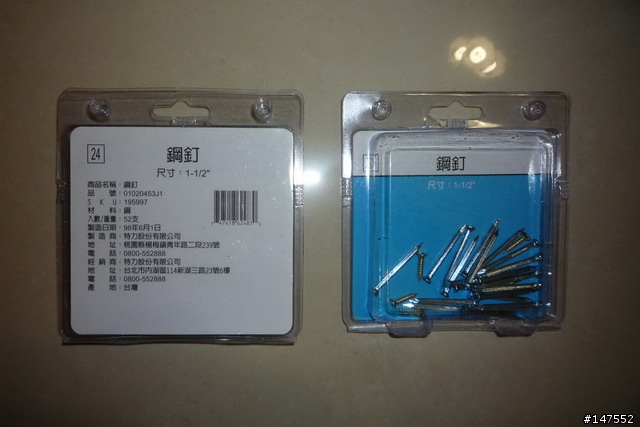

1-1/2"鋼釘(一又二分之一吋) 135根 for 2.4cm 大彈珠 (特力屋買的)
或 1-1/4"鋼釘或鐵釘(一又四分之一吋) 334根 for 1.6cm 小彈珠 (特力屋買的)
2-1/2"櫥櫃專用後鈕 (大潤發買的)
螺絲起子 (10元商店買的)
鑽頭 (特力屋買的)
線鋸 (10元商店買的)
直尺(用完還可以當撥彈珠的工具) (文具行買的)
鉛筆 (2B鉛筆比較好畫) (文具行買的)
橡皮擦 (文具行買的)
三、製作過程
1. 當然要先把木材的長寬高準備好, 請裝潢的木工師傅切割, 請師傅喝飲料通常都會幫忙的
因為他鋸木的平台架好後,切割是很快又漂亮的
2. 挖溝槽是比較麻煩的地方,都是挖0.9cm深,剛好是木心板厚度1.8cm的一半
溝槽寬度取決於松木板的厚度,因為我的松木板是0.8cm厚,所以我溝槽寬度留1.0cm
不要抓的太緊,小孩才好插拔
一般人只有上面兩件事需要人家幫忙才會切的漂亮,下面完全都可以自己動手做
當然上面兩件事也可以自己切割,所以我才會把線鋸列出來,只是花時間切的也會比較醜

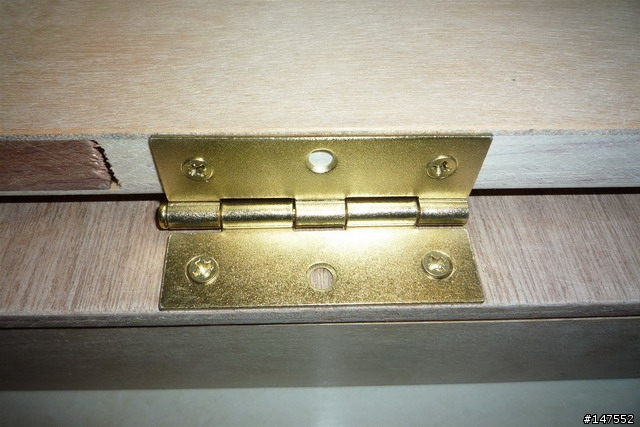

3. 挖安裝後鈕的洞
拿出下面三塊木板挖洞, 各挖四個螺絲孔, 我是先用螺絲起子挖, 然後用自攻螺絲慢慢鎖的
二分板(0.6cm厚) => A
38.4cm*5cm 當上面的框 => B
38.4cm*8cm 當底部的支撐架 => C
先把A,B,C的位置先擺好, 後鈕擺上去, 用鉛筆畫一下要鎖螺絲的位置
先用手抓住鑽頭,用力旋轉鑽出一個淺淺的凹洞就可以用螺絲起子把後鈕的自攻螺絲鎖上去
先試鎖緊一次,然後拆下來, 先把下面的事情完成
3. 之後就是用砂紙磨木板,這很費工
先用120號或150號砂紙把邊邊角角小孩容易割傷的地方磨掉,讓它圓滑一點
木材表面比較粗糙的地方也磨一下
然後再用600號的沙紙把所有的木板表面磨到光滑

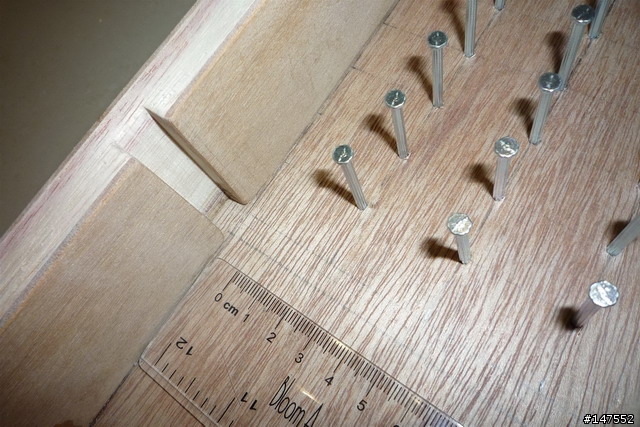

4. 依照設計圖把釘子的位置先畫出來,在左右兩邊有兩根釘子比較近,是怕彈珠卡進去

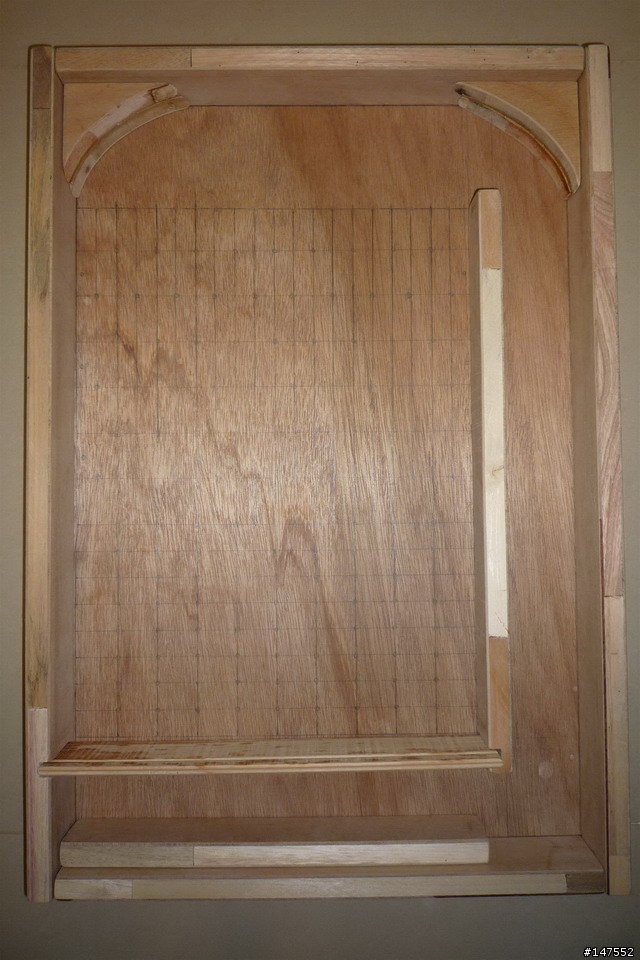

5. 把木材先擺看看,看看有沒有太窄的地方,或畫錯的地方
6. 釘釘子
釘子可以選鋼釘或鐵釘, 鋼釘比較貴, 比較粗, 比較難釘, 但是不會生鏽, 小孩子玩比較安全
二分板的底部要先墊東西,釘釘子要注意力道,不要釘穿了
因為我不敢釘太大力,所以實際玩的時候常會有釘子會被撞掉下來
所以可以先把釘子頭沾一下白膠再釘,這樣比較不會掉下來
這也花很多時間, 1-1/2"鋼釘(一又二分之一吋) 135根我就釘了50分鐘
因為有些釘子沒釘很緊,在釘新的釘子的時候可能會因為震動而掉下來
5. 用白膠黏木板
把釘子都釘好了之後就是黏木板了
先在兩面要黏合的木板上上白膠, 先不要急著黏, 上完白膠後,等風乾約100秒後再壓合
下面的木板是要黏起來的
二分板(0.6cm厚)
木心板
60cm*5cm 當左邊的框 (因為松木板是0.8cm,要挖一個寬1cm,深0.9cm的溝槽供活動式檔板用)
60cm*5cm 當右邊的框
38.4cm*5cm 當上面的框
38.4cm*5cm 當下面的框
42.4cm*3.5cm 當彈珠跑道的框 (因為松木板是0.8cm,要挖一個寬1cm,深0.9cm的溝槽供活動式檔板用)
8cm*8cm*4 片, 上方左右兩個角落的弧形木板, 左右各兩片疊起來
全部黏完之後要用重物壓
也可以把彈珠台翻過來壓, 但是要注意木板不要掉下來
也要注意你挖的後鈕的螺絲洞不要跑掉
這樣你明天鎖後鈕時才不會有問題
6. 放一個晚上

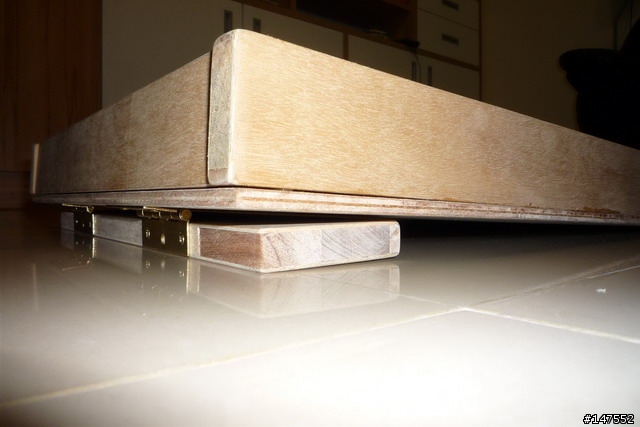

7. 鎖上後鈕跟支撐架的木板
8. 檢查一下有沒有釘子是搖搖晃晃的, 用鐵鎚加強一下, 放上檔板, 就可以玩了

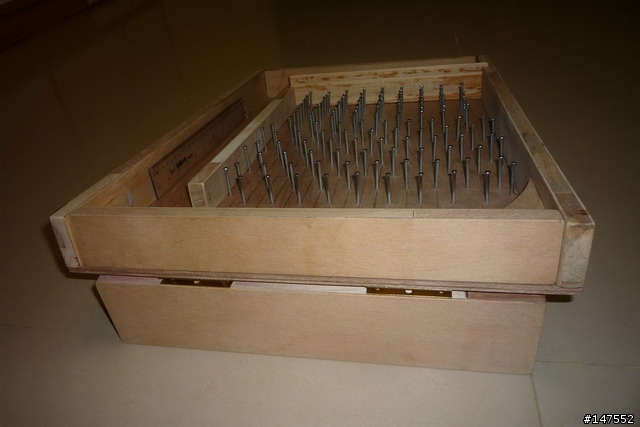

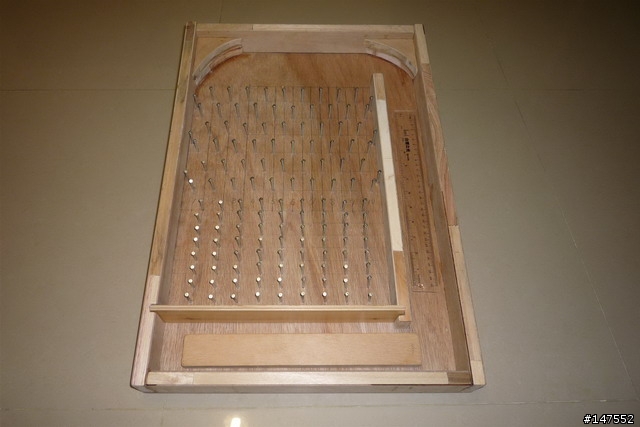

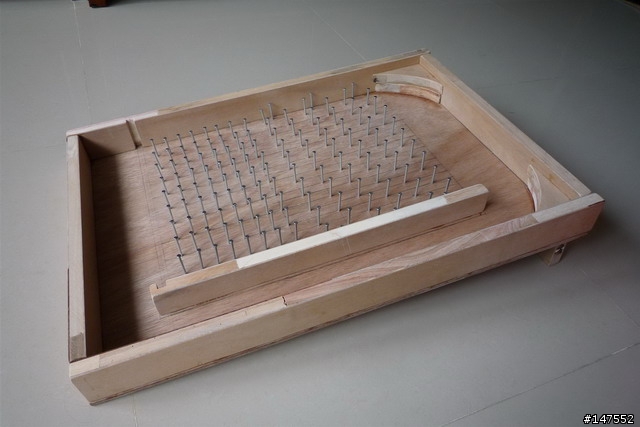

9. 完成
