[新品消息]Intel 200系列登場 精英ECS Z270-LIGHTSABER與Z270H4-I主機板介紹

Intel針對桌上型電腦推出的新一代KabyLake處理器即將在下個月初正式發表，並且將會推出新一代Intel 200系列主機板來與處理器搭配。在上市之前也特別向ECS借來了兩款Z270主機板來簡單介紹一下，好讓網友可以更瞭解200系列與前一代100系列主機板的規格差異。

Intel搭載在主機板上的新一代Z270晶片組跟前一代Z170主機板的硬體規格相比，主要是將原本20組PCIe3.0通道數提昇至24組，而且原生USB3.0的數量也從原本的8組提昇至10組。除了擴充規格方面的更新之外，新一代Z270主機板最主要的特色就是多了Intel Optane技術支援，讓使用者可以搭配新一代的Optane固態硬碟裝置來提升電腦效能。

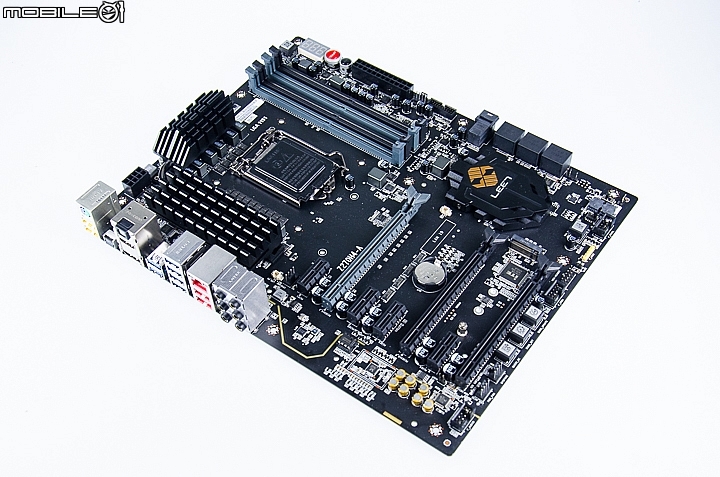

ECS這次搭載Z270晶片組的主機板會有Z270-LIGHTSABER以及Z270H4-I兩款，其中的Z270-LIGHTSABER是一款ATX尺寸規格的主機板，並且還有提供U.2傳輸介面以及KILLER E2500網路晶片。PCIe擴充規格的部分有設置了3組PCIe3.0x16與四組PCIe3.0x1。

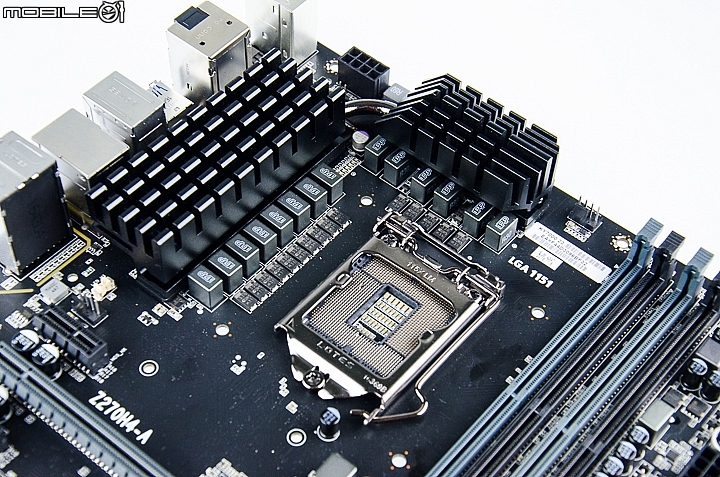

Intel Z270主機板上的處理器插槽一樣是LGA1151規格，所以除了可以安裝新一代的KabyLake處理器之外，一樣也可以搭配同樣腳位的Skylake處理器。而這款主機板針對處理器的供電是採用14相供電設計，並且在MOSFET供電元件上還有加裝鋁擠鰭片與銅質熱導管來加強散熱。

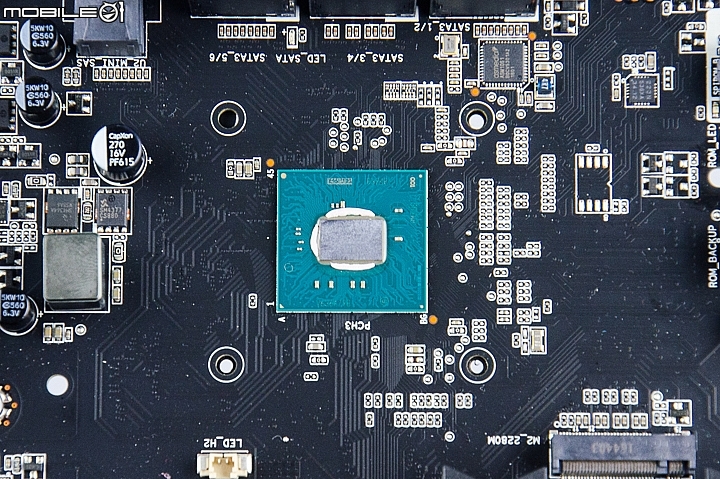

卸下散熱片就可以看到主機板上搭載的Intel Z270晶片。


卸下散熱片就可以看到主機板上搭載的Intel Z270晶片。

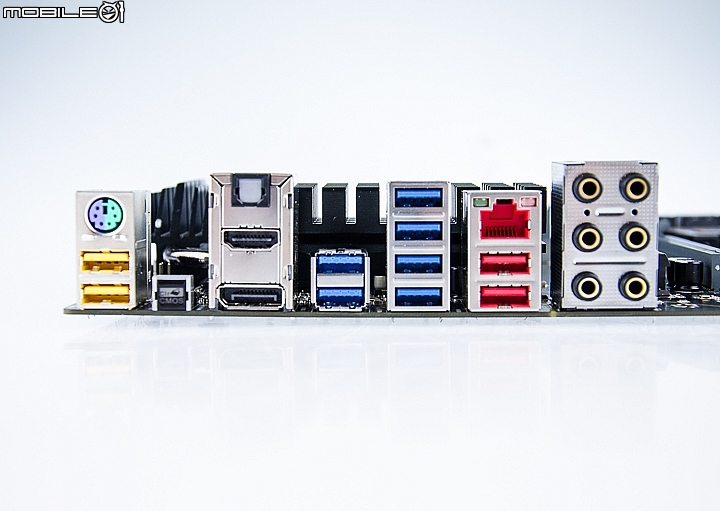

I/O規格的部分有提供了兩組USB2.0(黃色)、六組USB3.0(藍色)、兩組USB3.1 Gen1(紅色)傳輸埠以及一組鍵盤滑鼠共用的PS/2端子。影音支援方面，背板上有設置了一組HDMI、DP、3.5mm以及一組光纖音效輸出端子。至於網路規格方面則是提供了一組可支援Gigabit傳輸頻寬的RJ-45網路埠，並且是採用Killer E2500網路晶片。另外，在I/O背板上也直接設置了一組Clear CMOS按鍵，方便使用者還原BIOS設定。

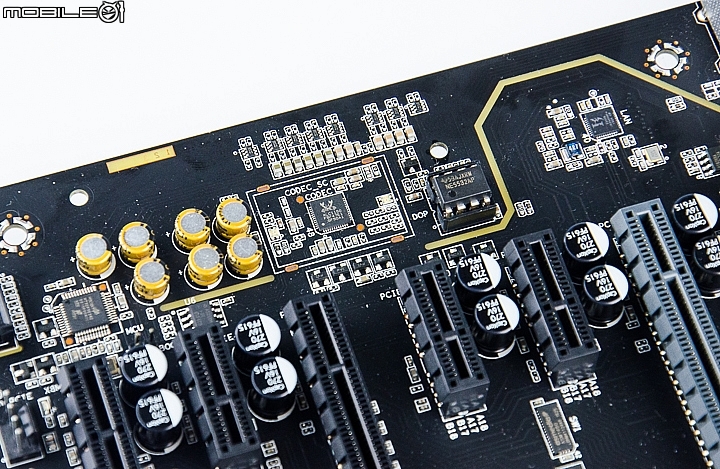

音效規格部分是採用了Realtek推出的ALC1050音效晶片，而且還有音效區域的電容還特別採用了Nichicon音效電容以及一顆德州儀器推出的NE5532AP擴大晶片來加強音效表現。此外，在音效區域的區隔線路上還加入RGB LED背光設計，可讓使用者透過軟體來調整燈色。

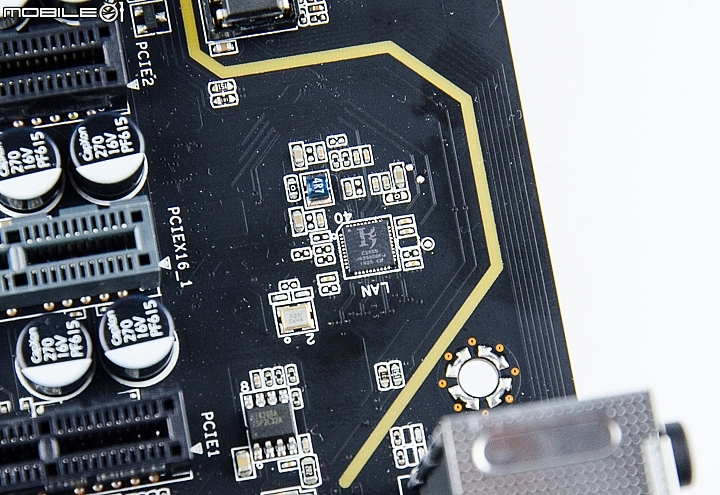

至於有線網路的規格方面則是搭載了主打遊戲需求的Killer E2500網路晶片。

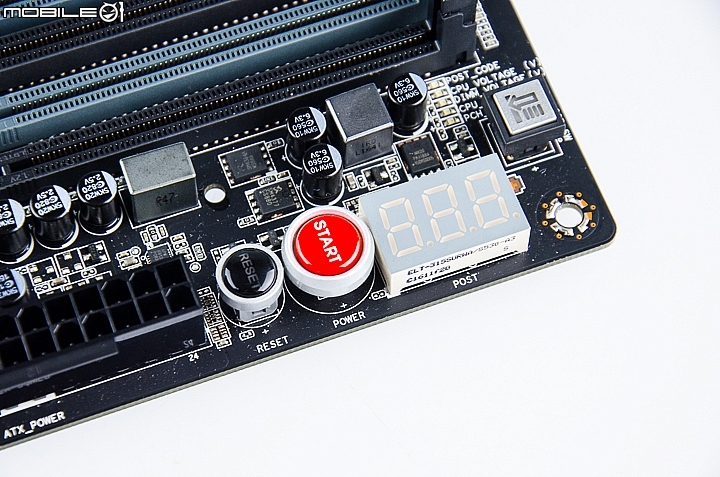

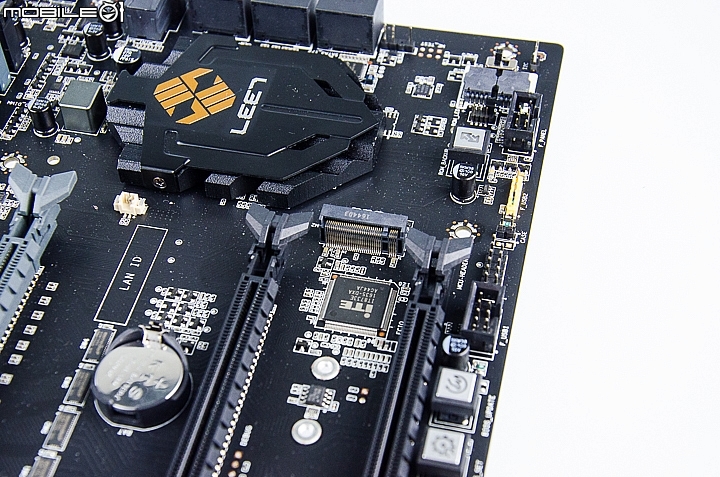

另外，主機板上除了有直接設置電源開關、重新啟動以及Debug燈號之外，還有設置一些快速超頻、BIOS更新與設定之類的功能按鍵。




再來看到的另外一款Z270H4-I主機板則是採用了ITX規格設計，而且主機板上不僅有雙有線網路傳輸，還直接內建了一張Intel 802.11ac網路卡，提供使用者更彈性的網路應用。

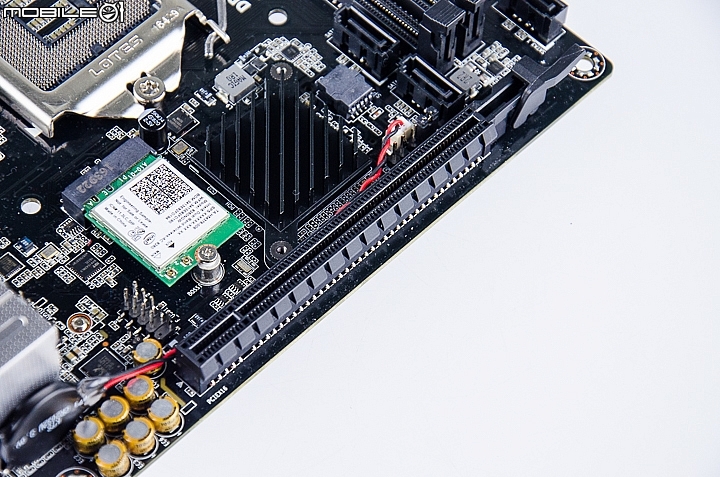

主機板上有設置了一組PCIe3.0x16擴充插槽。

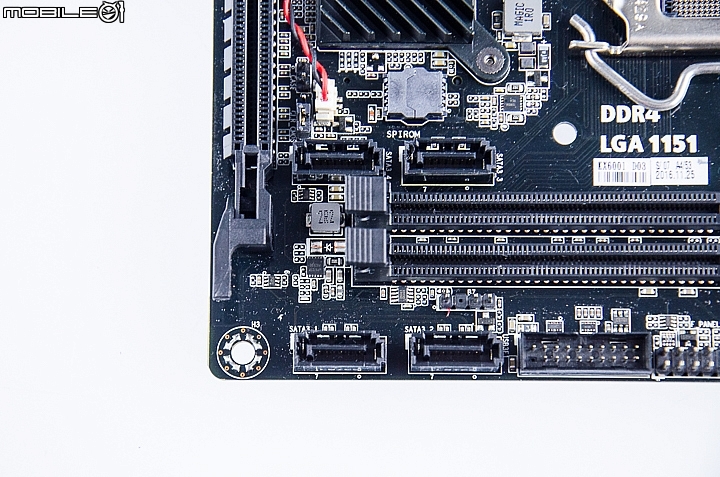

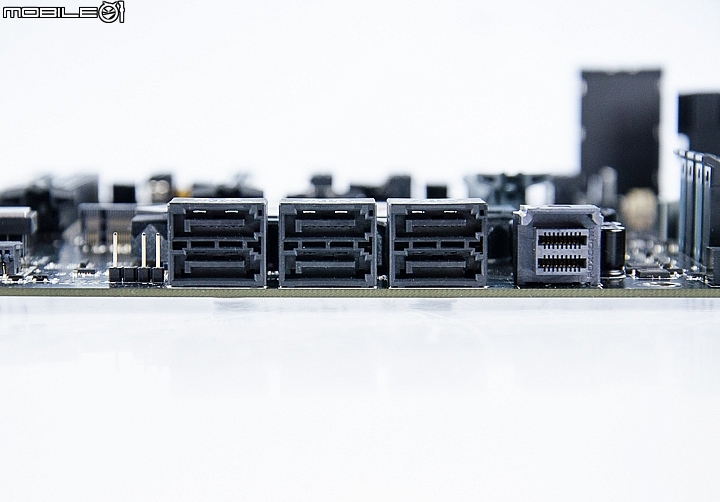

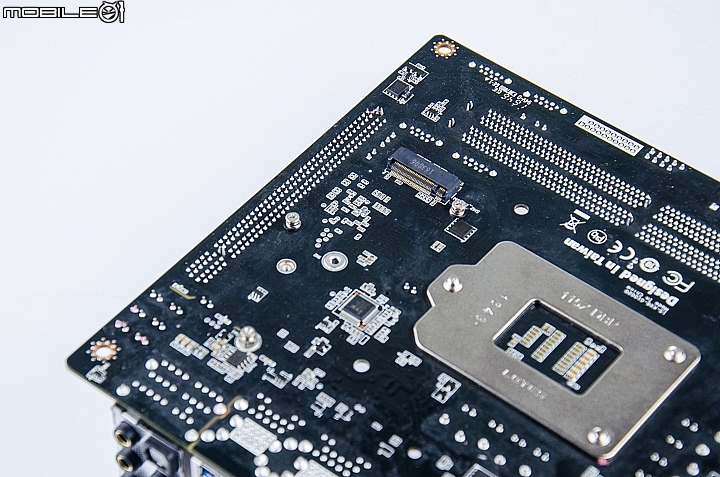

儲存規格方面，主機板正面一共有四組SATA 6Gb/s傳輸埠，翻到背面還有一組M.2傳輸介面。

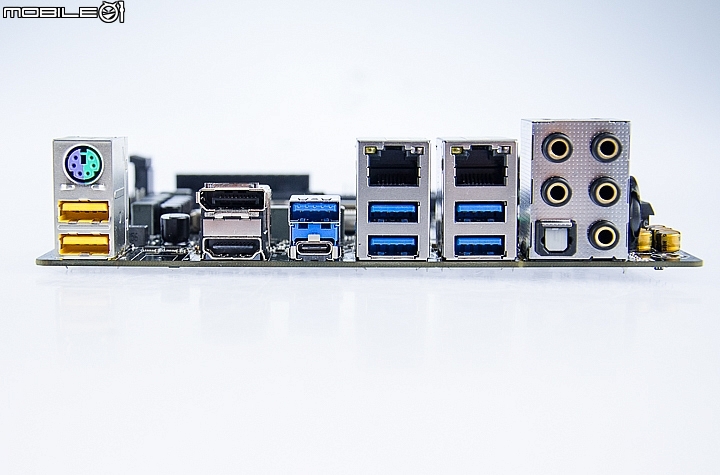

I/O支援方面有提供了兩組USB2.0與六組USB3.0傳輸，而且其中一組USB3.0傳輸埠還是採用Type-C介面，另外還有提供一組鍵盤滑鼠共用的PS/2連接埠。影音支援部分，主機板上有設置了一組HDMI、一組DP、3.5mm以及一組光纖音效端子。至於網路規格方面則是提供了兩組RJ-45有線網路埠，皆可達到Gigabit傳輸頻寬。

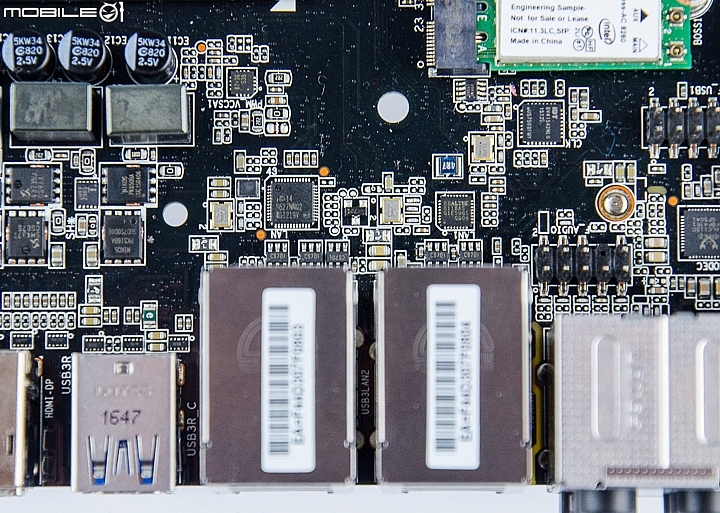

I/O背板上的兩組有線網路埠分別是採用Intel WGI219V以及Realtek 8118網路晶片控制。

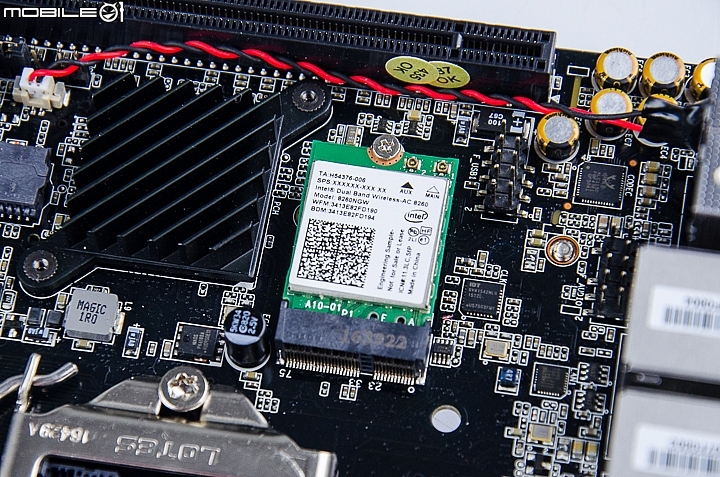

除了兩組有線網路埠之外，主機板上也直接內建了一張Intel Dual Band Wireless-AC 8260無線網路晶片，可支援802.11ac無線網路協定以及藍牙4.2無線傳輸。

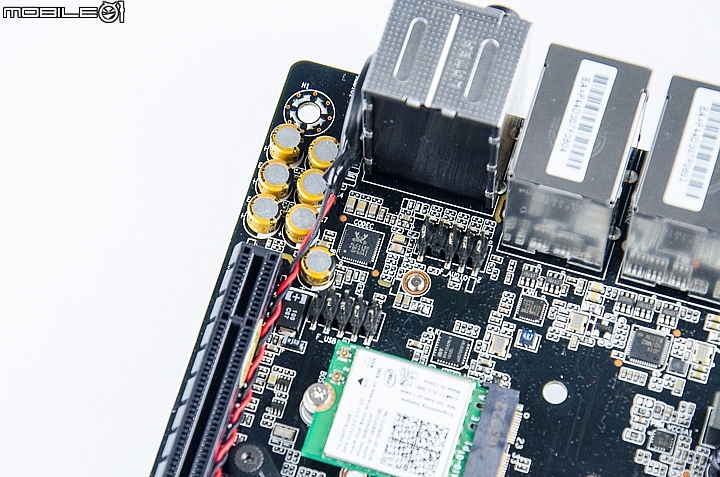

至於音效規格的部分一樣也是採用了Realtek推出的ALC1050音效晶片，並且還有搭配nichicon音效電容。


目前各家的Z270主機板其實都已經蓄勢待發，但因為NDA期限的關係還無法曝光詳細規格與效能，所以還請網友們再耐心多等幾天囉！
