[分享]未發光的無線music station：abit AirPace Music WAD-01B（圖多）

在兩年多前，在各大網站看到abit的WAD-01B評測時，想說除了AirPort Express之外，終於有便宜的無線音樂方案出現了，滿心期待他能發售，但過了兩年，依然還是沒看到蹤跡，正當要放棄時，在網路上突然出現他的蹤跡，當然毫不考慮的買下它，不過伴隨而來是abit的收場。真是可惜，電腦產品又少了一個選擇。
這一篇的用途作用就是小弟紀錄一下此產品，畢竟以功能來說算是少見（尤其是台灣做的）。

不多話了，開始進入正題。
此WAD-01B擁有基本的『純』無線ap功能以及它的特殊功能『無線音樂』。但他有一點要注意，就是它是『純』無線AP，故機器中沒有pppoe功能，也沒有dhcp功能，要注意，建議搭配ip分享器或無線ip分享器使用。

以下是原廠的規格說明：
------------------------------------------------------------------------------------------------------------
環茂abit AirPace Music — 娛樂天堂無線音樂播放器開啟了無線音樂新視野，兼具黑色時尚與輕巧設計的AirPace Music，搭配家裡純數位2.1或5.1的立體環繞音效喇叭，創造個人化、高質感的數位無線音樂環境，享受新時代數位無線生活就是這麼簡單！
abit AirPace Music具備了「無線網路+數位音樂傳遞」功能，透過802.11b/g的無線傳輸協定，任何一台具備無線連網能力的電腦，都能直接存取，並且透過AirPace Music上的類比與光纖音效輸出介面，將音樂從2.1 or 5.1數位喇叭播出，把音樂帶到每一個角落！ 透過abit獨家技術，完整傳遞清晰無雜質的純淨高品質的數位音樂！配備可遙控的AirPace Music，使用者可將電腦放在書房，abit純數位的音響喇叭-iDome放在臥室，利用無線傳輸的方式，遠端遙控享有音樂無所不在的全新體驗！
此外，AirPace Music也具備了無線基地台功能的功能，讓您在網路存取與音效輸出的部份，作多元化的使用。使用者可將個人電腦裡的資料，透過無線傳輸的方式，分享給有支援無線傳輸的PC或筆記型電腦。利用abit獨家軟體--無線音樂精靈，簡易友善的安裝介面，幫您既快速又輕鬆地完成設定。創造個人化的純數位音樂環境，abit AirPace Music是您最佳的選擇！

Product Features:
Networking
● Standards IEEE 802.11b, IEEE 802.11g, IEEE 802.3, IEEE 802.3u.
● Fully 802.11g standards compliant Access Point, Support AP and AP Client mode.
● Security: Wi-Fi Protected Access (WPA) and 128-bit WEP encryption.

Wireless Audio
● Connects PC to your stereo system via 802.11g/b or wired network, Works with any program, media players, games, streamed Internet audio, etc.
● Using virtual audio driver architecture to work with any PC audio applications.
● Support 2.1 and 5.1 channel wireless audio.
● Stereo and Optical Digital connectors for best audio quality.
● Easy Setup Wizard for configuration.
● User-friendly utility runs on your PC to manage the music with equalizer.
● Remote Control for Audio Players operations.

Model Name WAD-01B
Product Description Wireless Audio AP
Network Standard Wireless: IEEE 802.11b/g, Wi-Fi compliant
Ethernet: IEEE 802.3, IEEE 802.3u
Audio Proprietary wireless audio protocol
Dimension 120mm x 71.8mm x23.5mm (Body w/o antenna)
Weight 118g
WLAN Specifications
Frequency Range 2.4 GHz ISM radio band
Number of Channels 802.11b: USA, Canada and Taiwan – 11
Most European Countries – 13
France – 4, Japan – 14
802.11g: USA and Canada – 11
Most European Countries – 13
Japan – 14 (OFDM is not allowed)

Output Power 802.11g: typical 15dBm +/- 1dBm
Antenna 1* 2.4GHz dipole antenna
Receive Sensitivity 802.11b: typical -83dBm at 11Mbps
802.11g: typical -70dBm at 54Mbps
Operating Range AP: Open Space: ~300m ; Indoor: ~100m
(The transmission speed may vary according to the environment)
Data Rates 802.11b: 1, 2, 5.5, 11Mbps
802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
Security ●WEP 64-bit and 128-bit encryption with H/W TKIP processing
●WPA (Wi-Fi Protected Access)
Audio Specifications
Audio Spec Support 48k KHz sampling-rate and 16bits resolution
S/P DIF Signal-to-Noise Ratio (SNR) 90dB(Digital)
S/P DIF THD+N 89dB(Digital)
Frequency response 5Hz - 22KHz
Others
Operating OS Windows XP for PC
Power 5V DC, 1A
LEDs 5*LEDs, including Power/Status/WLAN/LAN/Audio
Connector 1*Power Jack
1*S/P DIF
1*Stereo Jack
2*RCA
1*RJ45
1 Reset button
-----------------------------------------------------------------------------------------------------

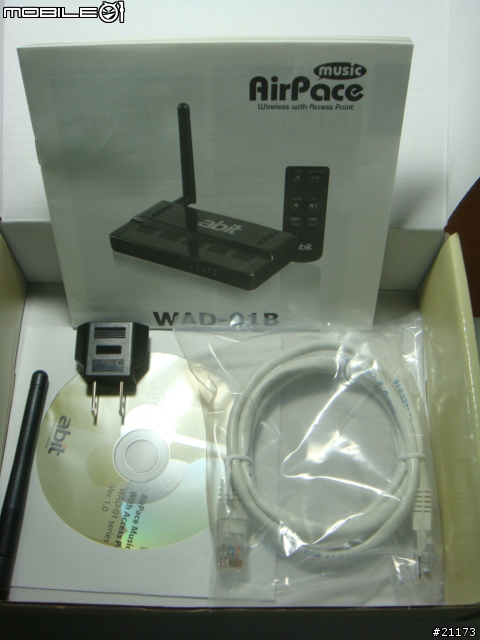

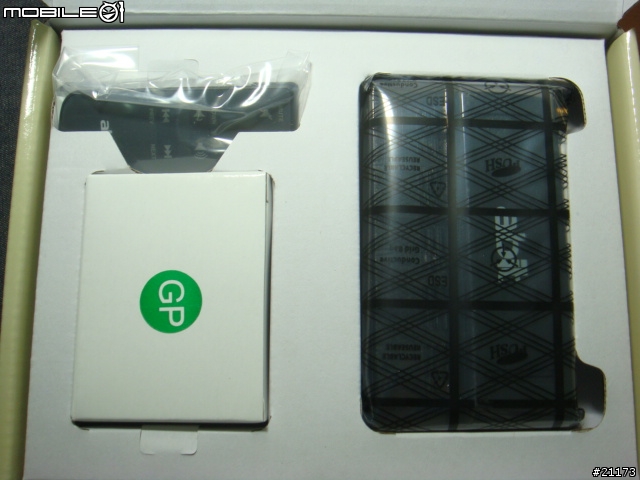

拆箱圖
正面


背面


上層：主機、遙控器、變壓器


下層：簡易說明書、網路線、光碟、轉接頭


再來它的外觀，鋼琴鏡面烤漆蠻有質感的
正面


背面（台灣做的，不錯喔）


後端（從左到右為電源、光纖輸出、Line Out、Audio Out、Reset、網路孔、SMA天線接頭）



比例（請出同學牌原子筆作比對）

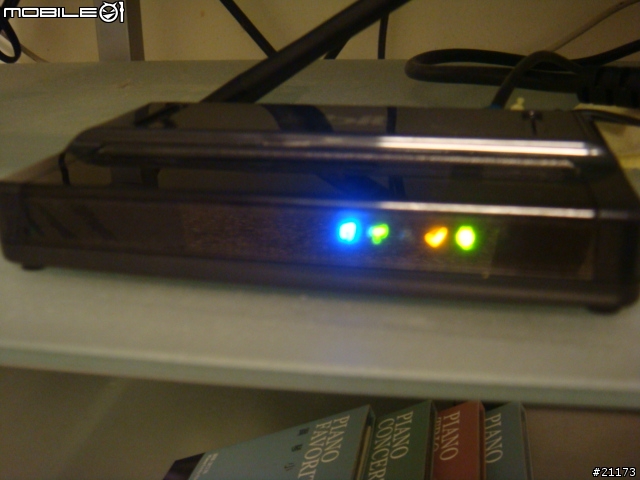

燈號

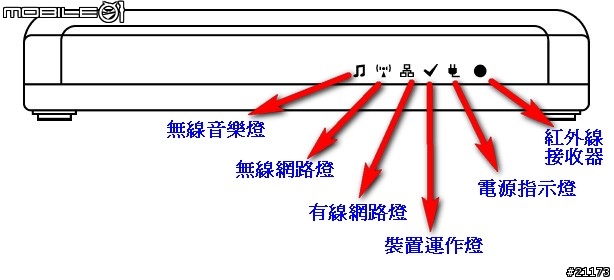

燈號說明：
電源燈：接上電源時恆亮。
裝置運作燈：正常運作恆亮，更新韌體時快速閃爍。
有線網路燈：有接上網路時恆亮，有傳輸資料時快速閃爍。
無線網路燈：有連接裝置或網路時恆亮，有傳輸資料時快速閃爍。
無線音樂燈：未有pc使用時恆暗，有pc連接時恆亮，傳輸資料時快速閃爍。

再來就是拆機圖（本來是想借用別人的圖，不過好像很麻煩，就自己拍嚕）
不過小弟不是很清楚機板上的元件功能，所以大約解說一下，其餘的麻煩各位自己看看。
PCB正面


PCB正面1


PCB正面2


PCB正面3


PCB正面4


PCB背面


PCB背面1



看完後就是上機嚕
用網路線連接設定電腦或是IP分享器，然後接上電源。


開始安裝工具程式
安裝步驟更平常安裝程式差不多，所以大家看看圖就好了。





安裝完工具程式後，就要進入設定畫面。這台有一個很好的優點，就是設定超簡單，不像其他無線ap設定很複雜，也因為不複雜，所以功能有限。
這個畫面有兩個選項，上方為」搜尋設備」，下方為」更新韌體」，不過也沒有什麼韌體可更新，所以此功能算是沒用。選擇」搜尋設備」


如果網路內有連接設備，即會顯示設備清單。選擇該設備後按ok。


此頁為設定設備名稱及機器型態。上方為設備名稱，第2為建立新網路，第3為加入現有網路，下方為改變設定密碼。**強烈建議更改登入密碼，因為進入設定頁面後，可看到其設定的無線網路key，不會使用星號代替。
此機器型態分為兩種一種為AP Mode（無線基地台端），一種為Client Mode(客戶端)。選擇建立新網路就是AP Mode，選擇加入現有網路就是Client Mode(客戶端)。

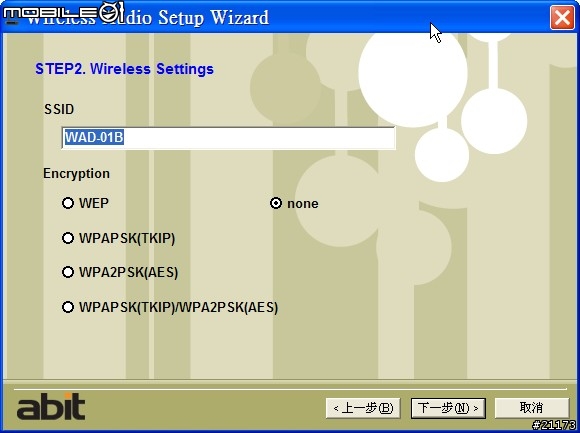

先說明AP Mode設定，此頁為設定SSID及網路編碼等級。

網路架構



接下來設定網路編碼的密碼。

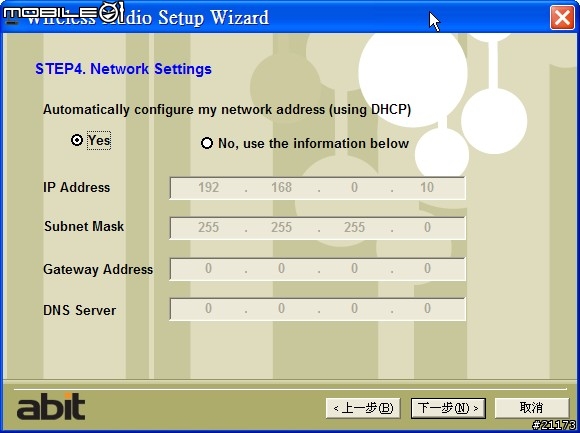

接下來設定接受DHCP設定或是手動設定IP

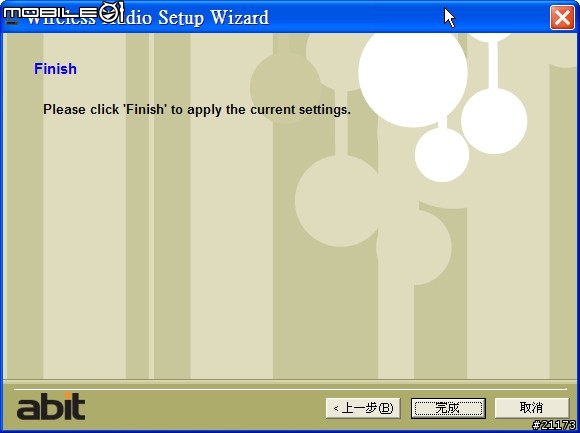

設定完成後按」完成」，開始設定。


說明Client Mode(客戶端) 設定，設定客戶端時要將WAD-01B要在有無線AP的環境下，才能設定。
選擇」加入現有網路」後按」下一步」，會出現收尋網路視窗。

網路架構



搜尋完後會顯示附近的無線網線網路設備，選擇要加入的無線網路，按」下一步」。


如果有設定密碼，會出現此頁輸入加入無線網路編碼的密碼。


接下來設定接受DHCP設定或是手動設定IP


設定完成後按」完成」，開始設定。


如設定完成後緩顯示設定完成視窗。（兩個模式皆是）


畫面會顯示需要重新啟動電腦。（這是安裝完軟體需要重新啟動電腦，不是設定WAD-01B)


設定完成後，開始使用工具程式。
在系統右下角有個無線音符的小符號，點選兩下開啟工具程式。

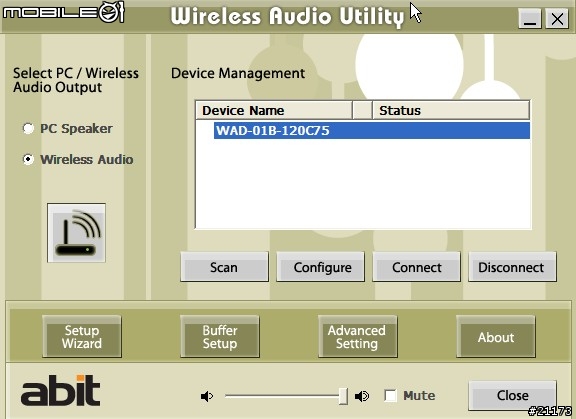

工具程式主頁畫面。左方為選擇PC音效卡或是無線音樂，右方為WAD-01B列表清單，功能為搜尋、組態設定（即為用網頁設定畫面）、連接、離線。下方為進入設定精靈、緩衝設定、進階設定、軟體資訊。


若選擇無線音樂，並選取要連線的WAD-01B，按下連線，會出現運行的標誌及連線的pc名稱。若有出現一個鎖的形狀，即代表該使用者將此音樂功能佔線著，其他使用者無法使用，要等該使用者離線才可使用。

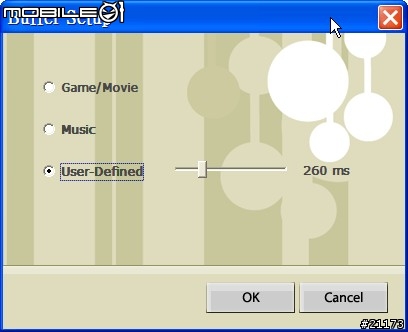

緩衝設定：可選擇要的緩衝模式，也可手動調整。這選項可防止網路忙線時，不讓音樂斷訊。若選擇緩衝高時，音樂會延遲喔，依測定緩衝秒數。

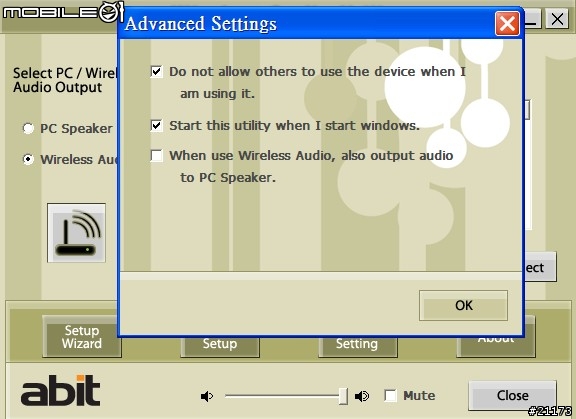

進階選項：這裡面有三個重要功能選項。第一個為當使用時其他的使用者無法使用、第二個為開機時自動啟動、第三個為使用無線音樂時，也要使用電腦音效卡輸出。
其中第一項比較重要，這一項可以讓你彈性使用無線音樂，可任多人使用同一組WAD-01B，當然同時間只能有一個人使用。


接下來就是網頁設定頁面
其頁面設定跟一般的無線ap設定差不多，所以小弟就簡單說明。
確認WAD-01B的ip位置，請開啟其工具程式，將滑鼠指標移至設備清單上即會顯其該設備ip。
打開遊覽器，輸入WAD-01B的ip位置，輸入帳號密碼。若無更改密碼，預設為admin。**強烈建議更改登入密碼，因為進入設定頁面後，可看到其設定的無線網路key，不會使用星號代替。


Status視窗：狀態視窗


Wireless視窗：無線設定視窗


System視窗：ip設定。注意系統密碼部份不會以星號代替。


Filter視窗：mac允許與拒絕設定視窗


Advance視窗：進階設定

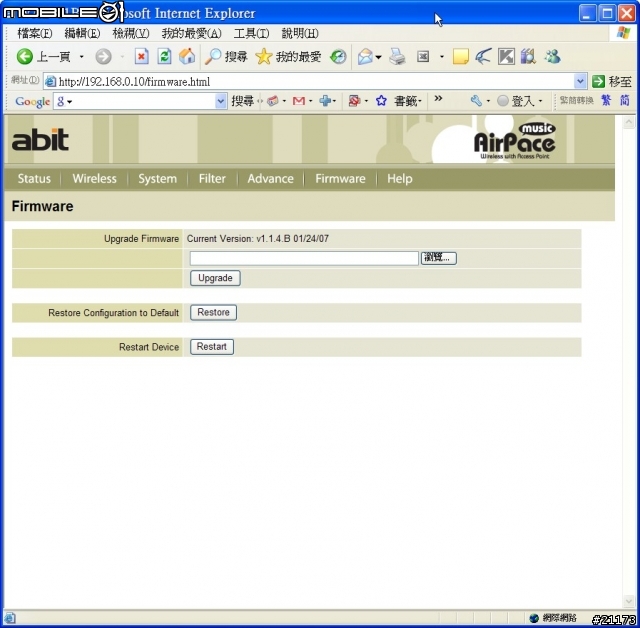

Firmware視窗：韌體更新視窗

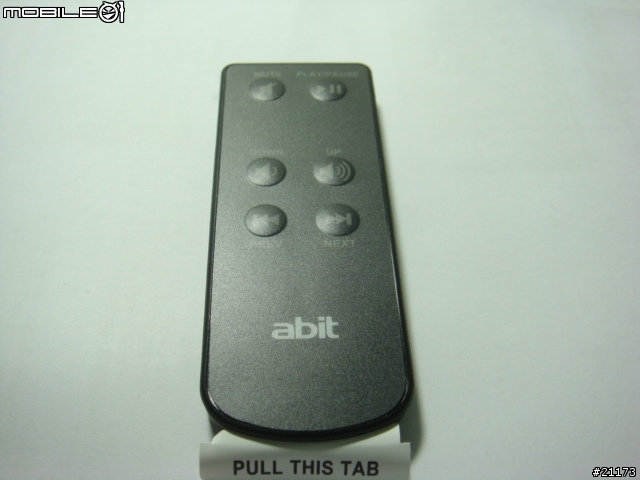

遙控器功能：
其實遙控器功能還蠻簡單的，只有靜音、開始、大小聲、上一首、下一首
等，支援的軟體依照說明書寫的有下方，不過小弟有使用winamp舊版的一樣有支援，可能是有內建通用的快速鍵。
• Windows Media Player 9 (and higher)
• iTunes 4 (and higher)
• RealPlayer 10 (and higher)
• WinAmp 5 (and higher)





特別測試：
1對多輸出
想必很多人都有疑問否可以支援多台輸出？有下圖就可以(此功能只有在客戶端時才能實現，ap模式未測)


5.1數位輸出
要使用5.1數位輸出，需要接光纖至擴大器，平常接光纖維無壓縮2聲道，在播放軟體設定數位輸出後，即會以5.1數位輸出，所以建議使用專業的dvd播放軟體。（如powerdvd等）沒圖沒真相，看圖吧

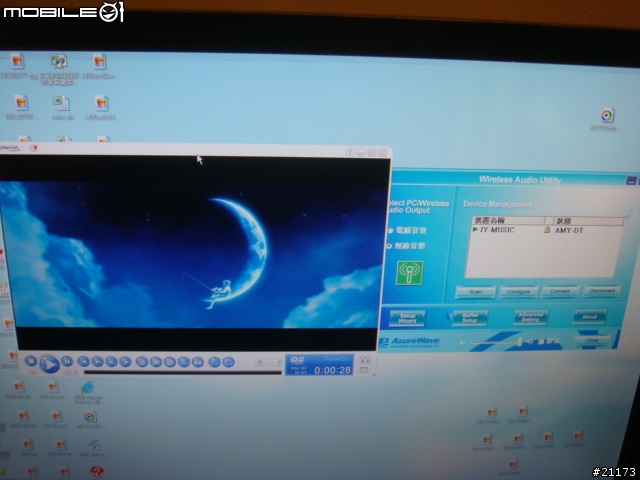

測試軟體：powerdvd 7.3 影片：變形金剛 編碼：dd

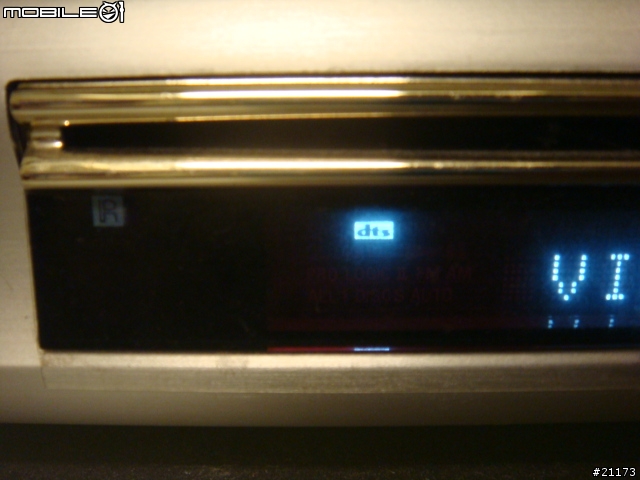

3/10 補側 dts 測試軟體：powerdvd 7.3 影片：魔戒1 4碟 編碼：dts




3/10 補 powerdvd 7.3 數位輸出設定



結論：
WAD-01B在無線音樂方便表現稱職，沒有限定軟體，不像apple的需要使用專用的軟體才能使用該功能。但在無線ap部份則顯得過於陽春，而且無DHCP功能，需要配合IP分享器使用，降低了他的價值，也無無線橋接功能，若有無線橋接功能的話，那他的純ap設計功能就發揮的比較好了，而且此用ap模式可能會有音樂斷訊方面的疑慮，需加大緩衝以防此狀況（此狀況為猜想，及原廠說明，無測試過）。
但在客戶端功能方面，反而設計的比較好，可登入現有的無線網路，這一點比較少見，這樣的話只要有無線網路涵蓋的地方都能使用。
在電腦端方面，其實只要有網路連接就可以使用WAD-01B功能，不管是有線還是無線，不會限制一定要用無線的狀態。在WAD-01B也是一樣，只是這部份是它自己設定是用有線還是無線的狀態聯線，無法手動設定。只是第一次設定建議在有無線的環境下比較方便（因為設定軟體會搜尋無線基地台）。
用了幾次，它的音質應該比主機板內建的還要好點，若不喜歡它解出來的音質，也可以傳輸數位訊號給音響播放，這樣音質應該會在更好一點。
這一台其實海華代工的，abit貼牌的，如果看不慣英文的工具程式，可以到海華的網佔下載新版的工具程式也是可以用的，且且是中文的，新版的工具程式多了一個功能是輸出96k/24bir輸出，不過abit的不支援，可能是韌體不夠新吧。只是韌體不知道可不可以刷，小弟不敢刷，所以沒做了。

補充：海華的網站連結 http://www.azurewave.com/product_AW-GA200_1.asp
注意：使用海華的程式遙控器會變無效，請斟酌使用。

海華最近也公佈一台無線的usb基地台，有usb*4、dvi、耳機接線口，讓小弟很心動，只是海華不作品牌，無法買到，只好看有哪個品牌要oem嚕。

優點：
1.音樂輸出介面多
2.無線傳輸音樂
3.設定簡單
4.使用軟體無限制
5.有遙控器
6.可登入其他的無線網路
7.可1對多輸出

缺點：
1.ap功能太過陽春
2.密碼部份無星號取代
3.無dhcp功能
4.無pppoe功能
5.無無線橋接功能
6.無mac版的工具程式可用

謝謝收看

----------------------------------------------------------------------
0310 補充：
1. 關於dts部份，目前手頭無此滿檔的dvd 無法試，要找找看。
2. 關於kmp部份，我是有試過，因為找不到輸出數位訊號的選項，所以才不推薦使用。（如果知道選項那哪，麻煩告知一下），如果沒勾選數位輸出，接光纖會變成未壓縮2聲道。
3.海華原廠DM有說明 vista Ready（在產品右邊的Spec Sheet），至於可不可以用就沒試了，其他的作業系統就不清楚了。
