花了很大的功夫拆解開後，發現有預留接頭外接天線
詳細拆解圖可參考這：n15完整評測
清楚的原始檔：圖片1 圖片2
找了許多資料，發現從機板外接天線，最常用的規格是「I-PEX to RP-SMA(F)」
普通市面上的AP天線是RP-SMA(M)
但好像都沒有接頭規格符合照片中機板上的母座(也不是MMCX)
所以想請問有人知道這種"母座"叫什麼嗎？(有夠冷門的接頭...)
個人積分：0分
文章編號：27165845
個人積分：174分
文章編號：27173961
個人積分：2081分
文章編號：27185352
個人積分：0分
文章編號：27190483
個人積分：174分
文章編號：27217210
APPUE wrote:

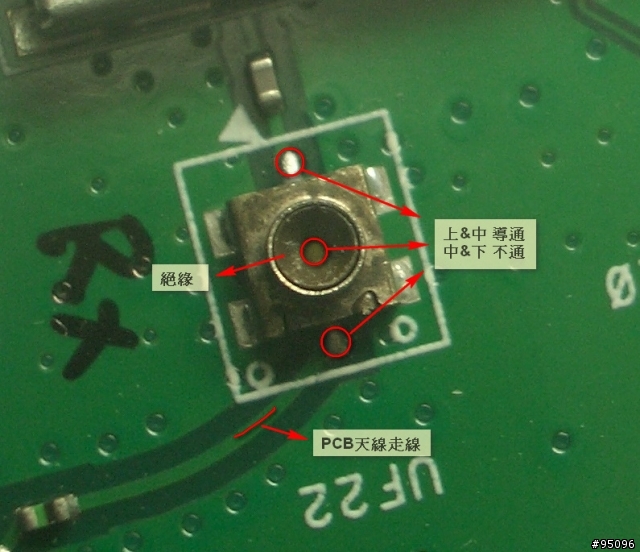

既然稱做RF switch connector
顧名思義，這接頭平時是上下導通，一旦接上了轉接頭才會變成上中導通
圖中PCb天線在左下方，所以訊號傳送路徑是「從上到下」的方向
不過我直接測「上和下」時，是「不通」的(剛又確認一次，無誤)
所以我才覺得納悶...
(平時母座本來就未接天線，所以應該一直是導通的吧...做該測試後，機器通電後仍正常運作)

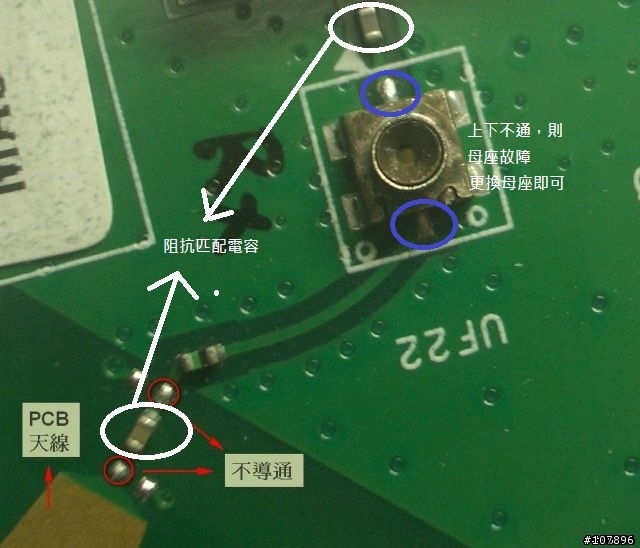

臨近天線這兩點不通我可理解，因為中間有個零件(希望能知道什麼作用)
在連接母座上方也有同樣的東西，而每個臨近天線的地方都有該零件
APPUE wrote:
另外若要焊上RP-SMA線，建議是將整個母座移除，然後將cable焊在"上面"那點，外覆網則焊在母座的左右4個接地點上
我也是這樣考慮的，因為移除母座才有點可焊接固定外覆網，
但就是因為上面導不導通的弔詭原因，才讓我遲遲下不了手移除
(因為焊點實在很小，深怕移除後母座焊不回去...)
