【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

告別2011，迎接2012的到來，回顧去年無線寬頻市場風起雲湧，各大廠無不卯足全力推出新世代無線路由機種，而網通大廠 SMC 在沈寂一段時間後，也推出了代表作－ SMCWGBR14-N2 (以下簡稱 SMC Power N2)，SMC Power N2 主要訴求輕鬆安裝、快速設定以及可用於大坪數、長距離的無線寬頻路由器。本產品採用 802.11n 無線網路技術規範，內建已搭載散熱片，大幅提升路由器運作時的穩定性，此外採用高階 3T3R 天線配置，並搭配可拆換式 3dBi 高增益天線，使得無線傳輸距離增長，據官方公佈數據無線涵蓋範圍可達 120 坪。

在有線網路的部份，SMC Power N2 提供4 埠 100/1000Mbps 高速乙太網路交換埠，相較一般 10/100Mbps 乙太網路交換埠，在有線環境可提升 10 倍傳輸速度，可以有效提升團隊工作效率，內建1 個 USB 2.0 傳輸埠，連接 USB 外接硬碟，即可成為網路共享儲存空間，此外 SMC Power N2 亦已內建 QoS 頻寬管理功能，可有效分配及控管電腦的頻寬資源。

開箱驗明正身
SMC Power N2 外包裝訴求"距離之王"，市場區隔強調適用於大坪數長距離的高階無線路由器。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

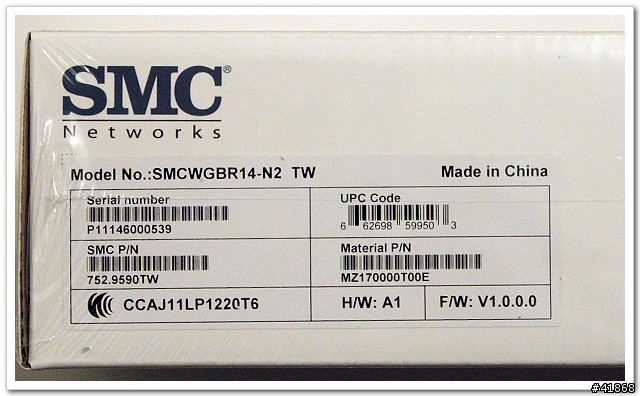

硬體版本：A1 韌體版本：V1.0.0.0
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

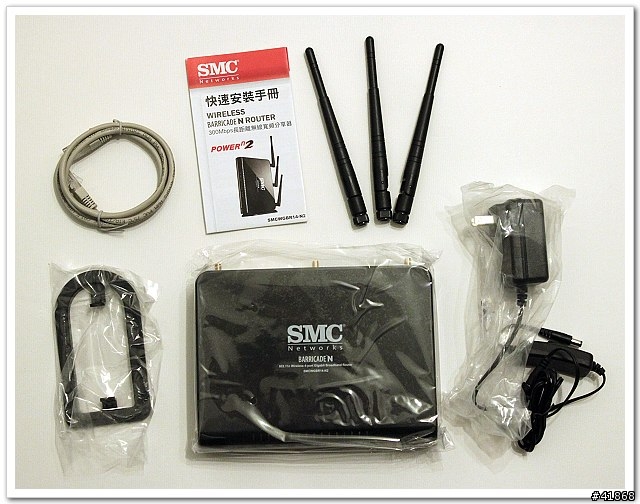

所有配件：SMC Power N2 主體及基本配件外，原廠還設計了可直立底座，即便在侷促的機房裡，依然能從容架設不佔空間。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

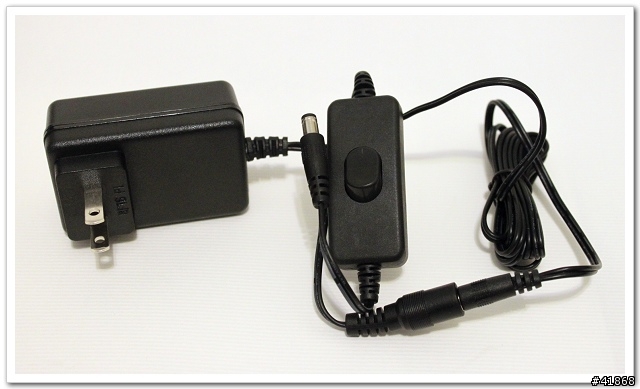

看出來了嗎? 原廠不惜重本在電源線末端再加上一段電源開關延長線，想停機維護不必再拔插變壓器。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

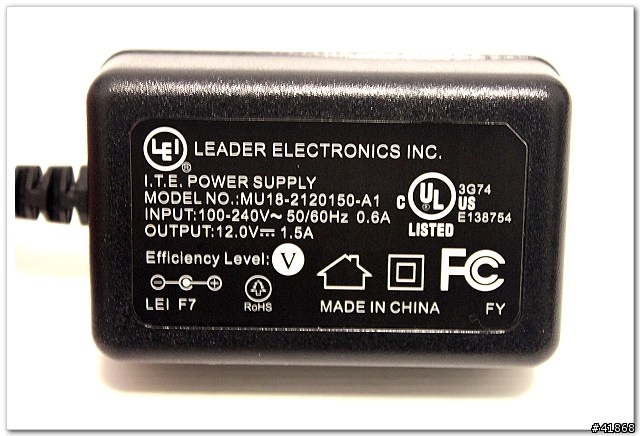

電源規格 - 輸入：AC 100V~240V，輸出：DC 12V / 1.5A
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

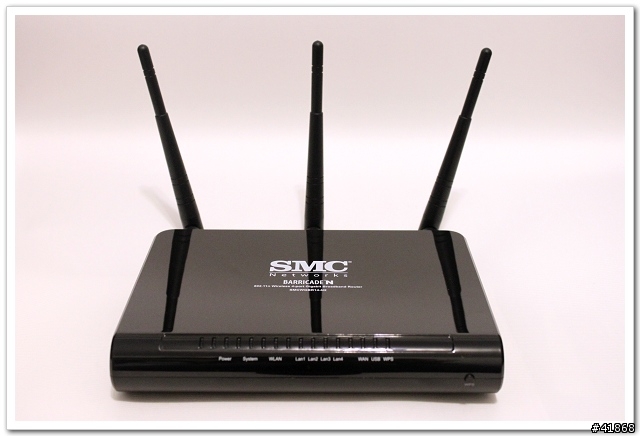

這次試用的主角－ SMC Power N2 正式亮相。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

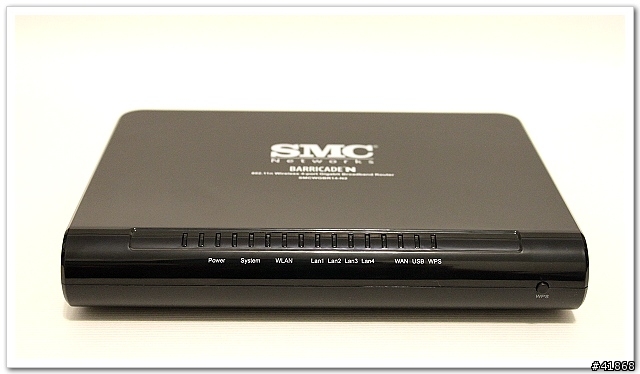

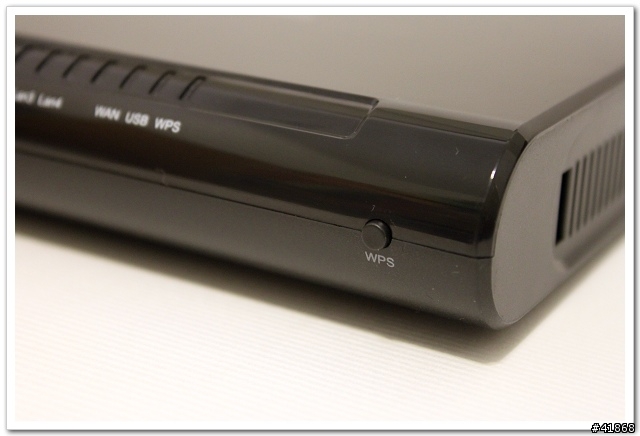

WPS 按鈕就在面板右邊。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

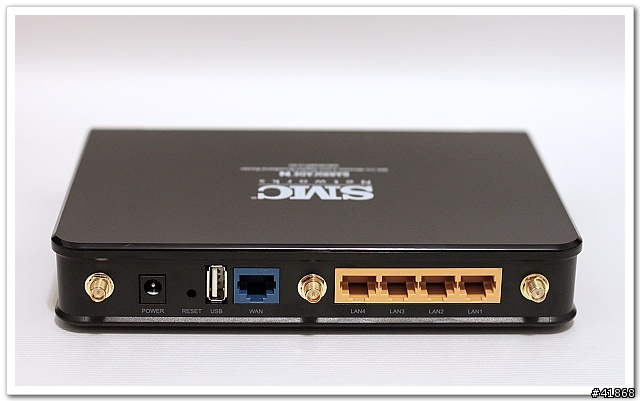

背後各項端口分別以不同顏色區隔，方便使用者辨識。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

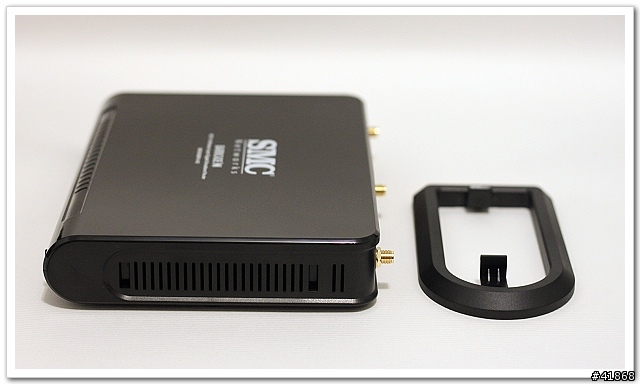

SMC Power N2 本體與直立式腳座。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

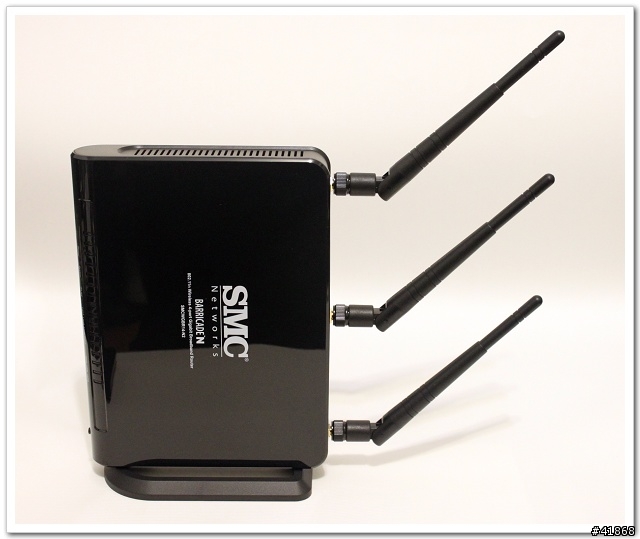

想直立放置三秒鐘即可輕鬆變形完畢，絲毫不佔空間。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

當然您也可以選擇傳統橫躺方式擺放。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

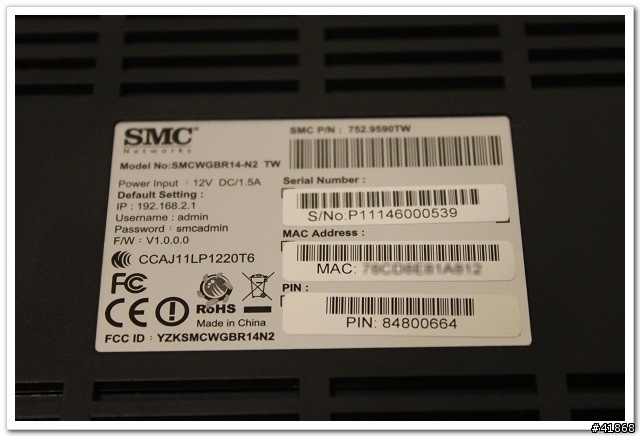

底部標籤就像身分證，出廠預設連線資訊都在上面，當哪一天需要重置時不必再翻手冊找密碼。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

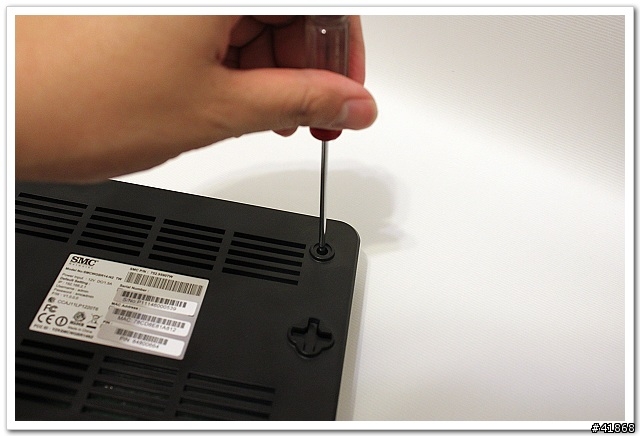

翻到底部不禁一時手癢，不知不覺竟拿起螺絲起子..
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

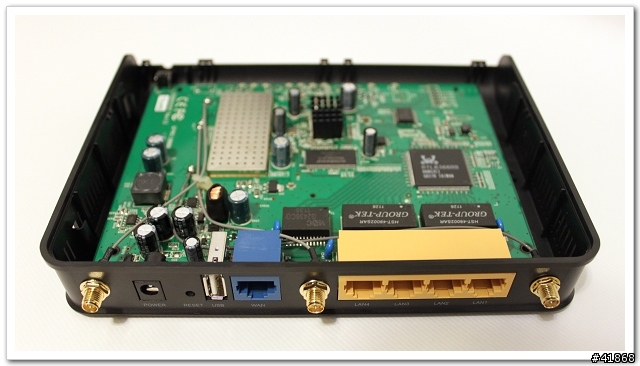

終於有機會掀開 SMC Power N2 黑色神祕面紗。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

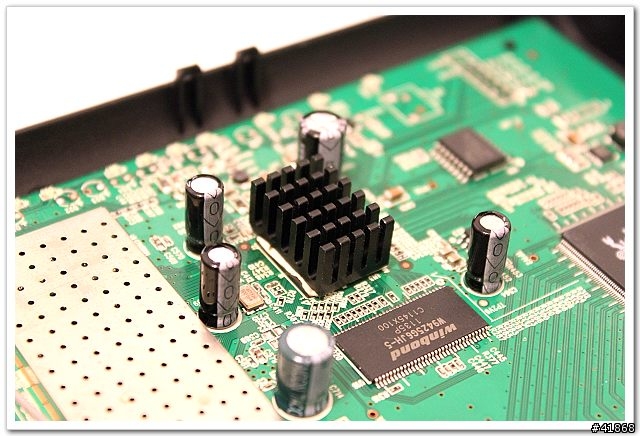

重要的晶片已另外上了散熱片，據了解這一台是使用 Atheros 的晶片。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

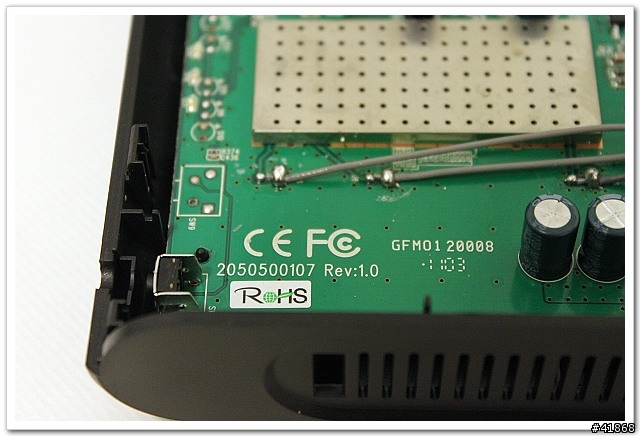

符合 CE、FCC 等安規認證及 RoHS 歐盟環保規範。
【開箱】距離之王 SMCWGBR14-N2 無線寬頻路由器

硬體規格
‧ 1 埠10/100/1000Mbps廣域網路(WAN)埠
‧ 4 埠10/100/1000Mbps區域網路(LAN)埠
‧ 可更換式3dBi高增益天線*3支 (3T3R)
‧ WPS 按鍵
‧ 回復原廠設定按鍵
‧ USB x 1

2012-02-03 0:41 #1

文章關鍵字

開箱無線寬頻路由器 SMCWGBR14-N2

Aven138

133分

樓主

Aven138

個人積分：133分

文章編號：33640023

管理界面及功能

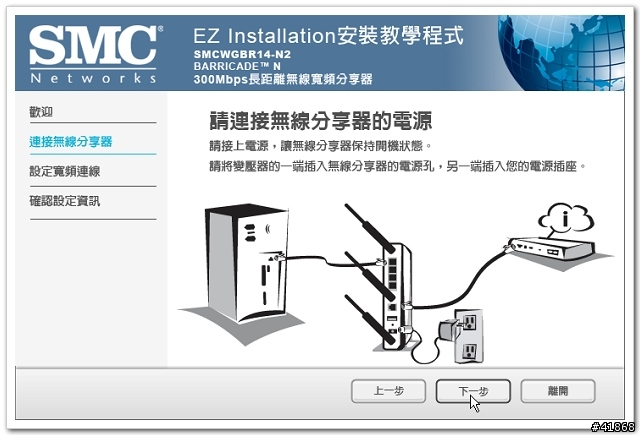

提到管理界面，SMC Power N2 強調全中文化管理界面(而且是繁體中文)，不必考驗網友的菜英文，也絕非透過翻譯軟體而來的字繁意簡的生澀中文。對於網路新手初次安裝無線分享器，只要先放入產品光碟，並點選 EZ Installation 安裝教學程式，EZ Installation 將會以簡單易懂的互動式圖文內容，引導您完成安裝及設定無線分享器。

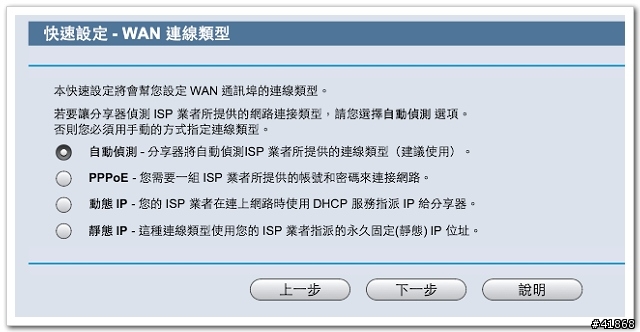

當然您也可以跳過 EZ Installation，直接在瀏覽器輸入 http://192.168.2.1 透過導引進行設定。

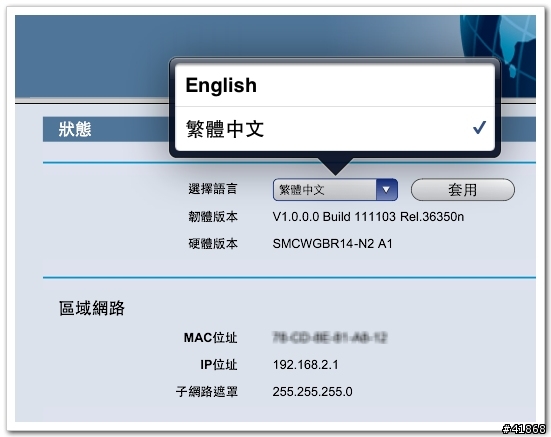

預設即提供繁體中文及英文界面。

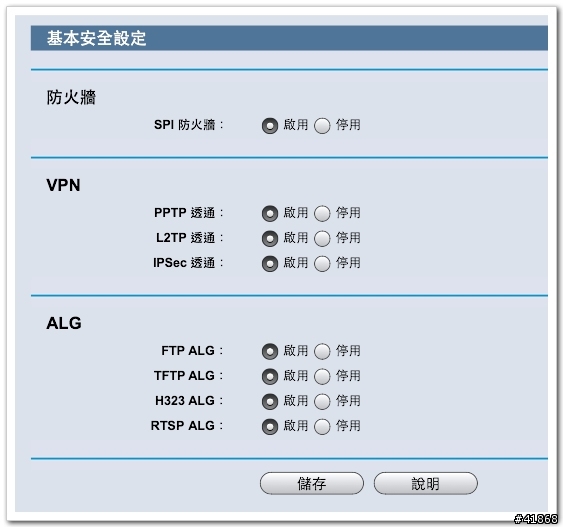

防火牆功能支援常見的 PPTP、L2TP及IPSec VPN 透通功能，另外提供強大的ALG(Application-level gateway)管理功能，可針對應用程式網路連線模式進行管理。

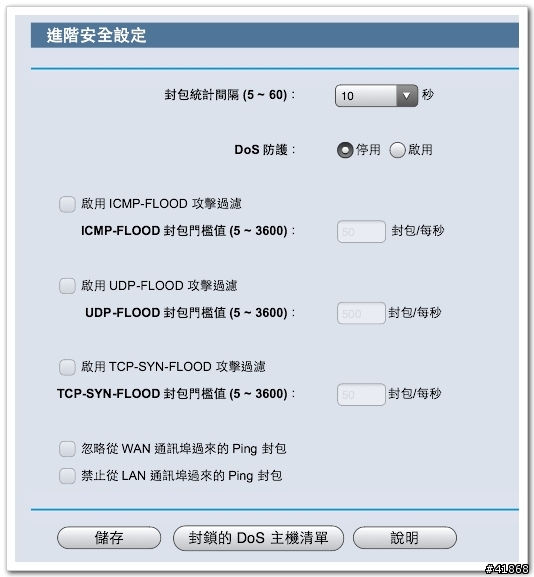

除了基本的防火牆功能外，SMC Power N2 的進階安全設定，還能針對 DoS 攻擊提供防護及封鎖功能。

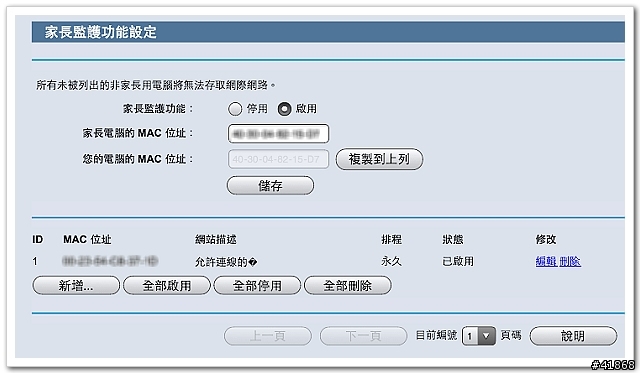

對於兒童上網憂心的家長，SMC Power N2 提供家長監護功能，可針對 MAC 位址進行網路連線管理。

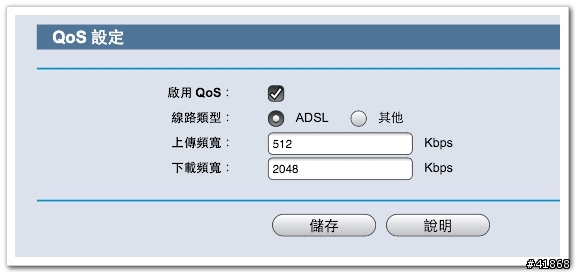

頻寬管理功能，這個功能可以根據 IP 限制上傳/下載頻寬大小。

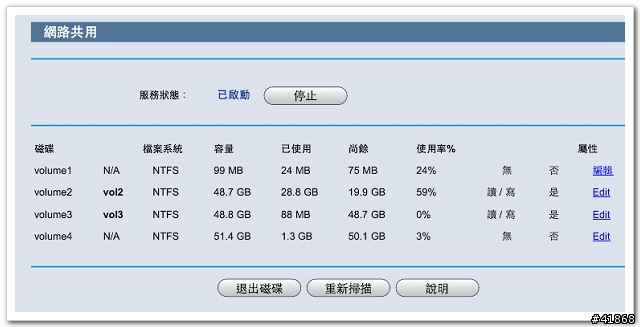

接上外接磁碟機，馬上進行網路共享功能，重點是 NTFS 格式硬碟可直接使用，不必再重新格式化。

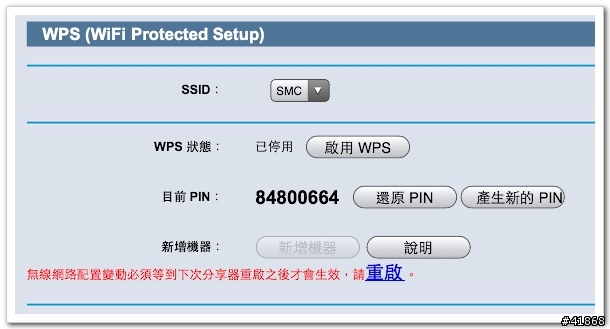

透過WPS(Wi-Fi Protected Setup)功能，按下無線分享器及無線網路卡的WPS按鍵，就能快速完成無線連接及加密(備註：無線網路卡需支援WPS功能)

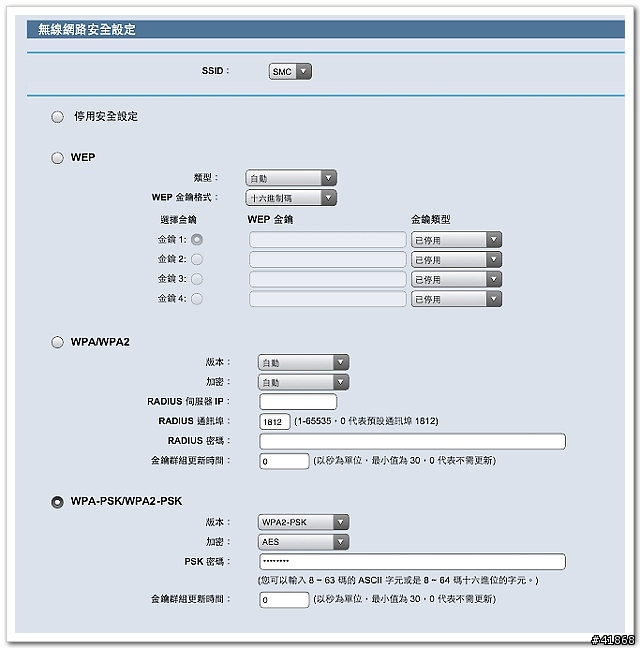

無線網路加密設定，支援 WEP,WPA/WPA2,WPA-PSK/WPA2-PSK 等模式。

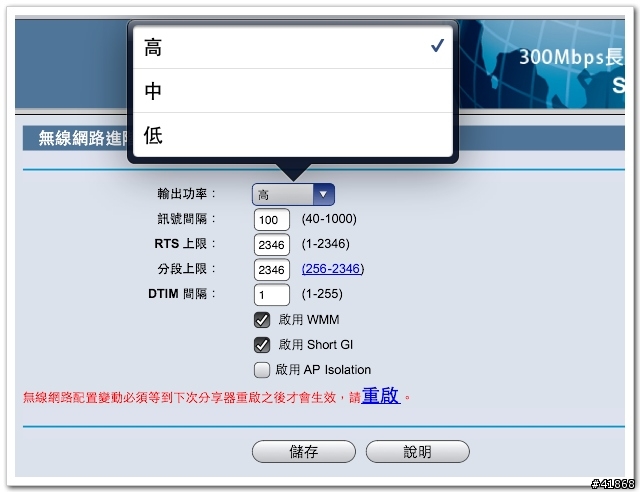

無線網路進階功能設定，在無線網路傳輸功率上有高、中、低等三種級距做機動性調整，以適用於您所處環境空間。

管理功能
‧ EZ Installation安裝教學程式光碟
‧ 網頁式管理介面 (HTTP)
‧ 遠端管理功能

安全功能
‧ NAT/SPI防火牆
‧ DOS(Denial-of-Service)保護功能
‧ 非法入侵偵測
‧ 存取控制
‧ SSID 隱藏
‧ 網頁過濾
‧ ALG (Application-level gateway)Management
‧ DMZ主機
‧ IPSec, PPTP and L2TP VPN 透通
‧ 可關閉無線網路名稱(SSID)
‧ MAC位置過濾
‧ WEP 64-/128-Bit 加密機制
‧ WPA-/WPA2-PSK (Pre Shared Key) 加密機制
‧ WPA/WPA2 Enterprise 模式 (802.1x)
‧ WPS 無線保護功能

其它功能
‧ UPnP IGD compliant
‧ WDS (Wireless Distribution System)無線橋接功能
‧ 802.11e WMM
‧ 多重SSID

數位天堂 http://digiland.tw/

Aven138

133分

樓主

Aven138

個人積分：133分

文章編號：33640052

網路傳輸效能
測試環境：
Server：QNAP TS-459 Pro+
PC：ASUS EeeBOX B204 + TP-Link TL-WN821N 無線網路卡(2T2R)
SPI Firewall：disable
Jumbo Frame：disable
QoS Engine：disable

LAN to LAN：937Mbps

> iperf -c 192.168.2.90 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.2.90, TCP port 5001
TCP window size: 216 KByte (WARNING: requested 128 KByte)
------------------------------------------------------------
[ 4] local 192.168.2.70 port 49810 connected with 192.168.2.90 port 5001
[ 5] local 192.168.2.70 port 49811 connected with 192.168.2.90 port 5001
[ 6] local 192.168.2.70 port 49812 connected with 192.168.2.90 port 5001
[ 3] local 192.168.2.70 port 49809 connected with 192.168.2.90 port 5001
[ 7] local 192.168.2.70 port 49813 connected with 192.168.2.90 port 5001
[ ID] Interval Transfer Bandwidth
[ 5] 0.0-60.0 sec 1.31 GBytes 188 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 4] 0.0-60.0 sec 1.31 GBytes 187 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 6] 0.0-60.0 sec 1.29 GBytes 185 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 3] 0.0-60.0 sec 1.30 GBytes 186 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 7] 0.0-60.0 sec 1.33 GBytes 191 Mbits/sec
[SUM] 0.0-60.0 sec 6.54 GBytes 937 Mbits/sec

WLAN to LAN：78.1Mbps

> iperf -c 192.168.2.70 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.2.70, TCP port 5001
TCP window size: 128 KByte
------------------------------------------------------------
[1864] local 192.168.2.101 port 1855 connected with 192.168.2.70 port 5001
[1912] local 192.168.2.101 port 1852 connected with 192.168.2.70 port 5001
[1880] local 192.168.2.101 port 1854 connected with 192.168.2.70 port 5001
[1896] local 192.168.2.101 port 1853 connected with 192.168.2.70 port 5001
[1848] local 192.168.2.101 port 1856 connected with 192.168.2.70 port 5001
[ ID] Interval Transfer Bandwidth
[1912] 0.0-60.0 sec 115 MBytes 16.1 Mbits/sec
[1896] 0.0-60.0 sec 110 MBytes 15.4 Mbits/sec
[1848] 0.0-60.0 sec 115 MBytes 16.1 Mbits/sec
[1880] 0.0-60.1 sec 108 MBytes 15.0 Mbits/sec
[1864] 0.0-60.1 sec 111 MBytes 15.4 Mbits/sec
[SUM] 0.0-60.1 sec 559 MBytes 78.1 Mbits/sec

LAN to WAN：119Mbps

> iperf -c 192.168.1.70 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.1.70, TCP port 5001
TCP window size: 128 KByte
------------------------------------------------------------
[1880] local 192.168.2.100 port 3377 connected with 192.168.1.70 port 5001
[1864] local 192.168.2.100 port 3378 connected with 192.168.1.70 port 5001
[1912] local 192.168.2.100 port 3375 connected with 192.168.1.70 port 5001
[1896] local 192.168.2.100 port 3376 connected with 192.168.1.70 port 5001
[1848] local 192.168.2.100 port 3379 connected with 192.168.1.70 port 5001
[ ID] Interval Transfer Bandwidth
[1848] 0.0-60.0 sec 167 MBytes 23.3 Mbits/sec
[1880] 0.0-60.0 sec 158 MBytes 22.1 Mbits/sec
[1864] 0.0-60.0 sec 166 MBytes 23.2 Mbits/sec
[1912] 0.0-60.0 sec 179 MBytes 25.0 Mbits/sec
[1896] 0.0-60.0 sec 182 MBytes 25.4 Mbits/sec
[SUM] 0.0-60.0 sec 852 MBytes 119 Mbits/sec

WAN to LAN：129Mbps

> iperf -c 192.168.1.10 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.1.10, TCP port 5001
TCP window size: 216 KByte (WARNING: requested 128 KByte)
------------------------------------------------------------
[ 4] local 192.168.1.70 port 34873 connected with 192.168.1.10 port 5001
[ 6] local 192.168.1.70 port 34875 connected with 192.168.1.10 port 5001
[ 7] local 192.168.1.70 port 34876 connected with 192.168.1.10 port 5001
[ 3] local 192.168.1.70 port 34872 connected with 192.168.1.10 port 5001
[ 5] local 192.168.1.70 port 34874 connected with 192.168.1.10 port 5001
[ ID] Interval Transfer Bandwidth
[ 7] 0.0-60.0 sec 129 MBytes 18.1 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 6] 0.0-60.0 sec 361 MBytes 50.5 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 3] 0.0-60.0 sec 117 MBytes 16.3 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 4] 0.0-60.1 sec 220 MBytes 30.8 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 5] 0.0-60.4 sec 98.1 MBytes 13.6 Mbits/sec
[SUM] 0.0-60.4 sec 926 MBytes 129 Mbits/sec

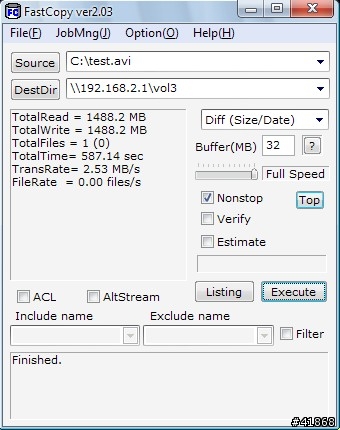

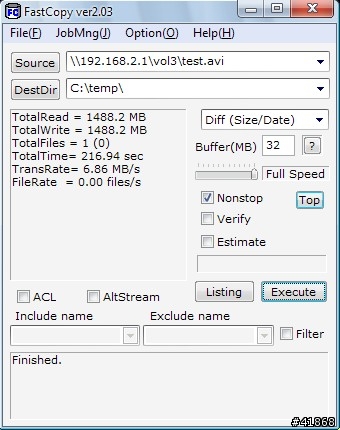

USB Share Port 讀寫效能
測試環境：
PC：ASUS EeeBOX B204
USB HDD：160GB HD NTFS
檔案格式：avi 電影檔 1488.2MB
寫入速度：2.53MB/s，讀取速度：6.86MB/s

長距離涵蓋率測試

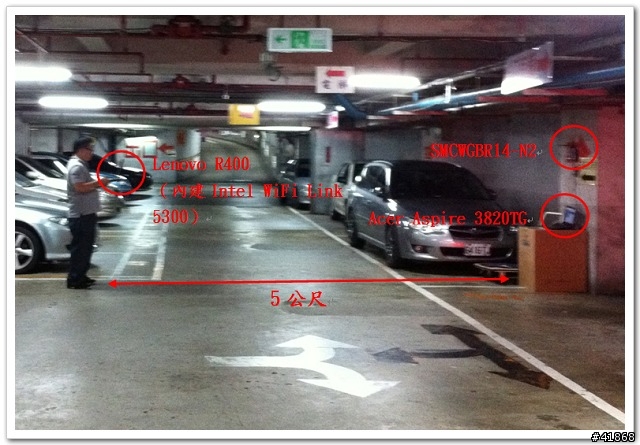

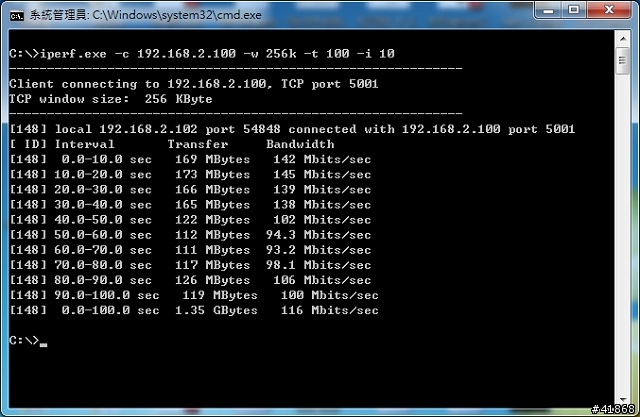

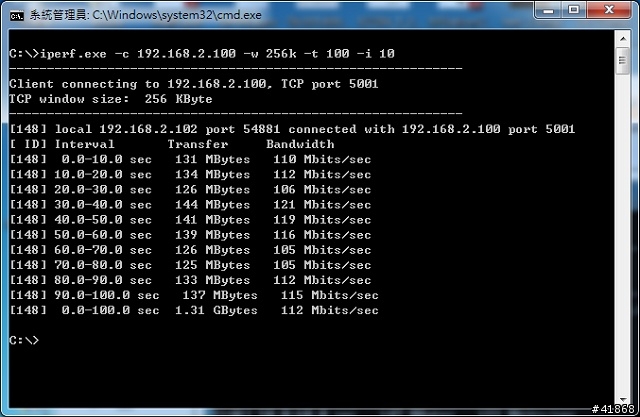

根據原廠提供的測試報告，在地下停車場所做的模擬環境，將Acer Aspire 3820TG筆電，以有線方式連接於SMC Power N2 的 LAN 埠，另外一端使用 Lenovo R400 內建的Intel WiFi Link 5300網卡(規格和基地臺同為 3T3R)筆電，透過 iperf 測試 2 台筆電之間的流量傳輸。

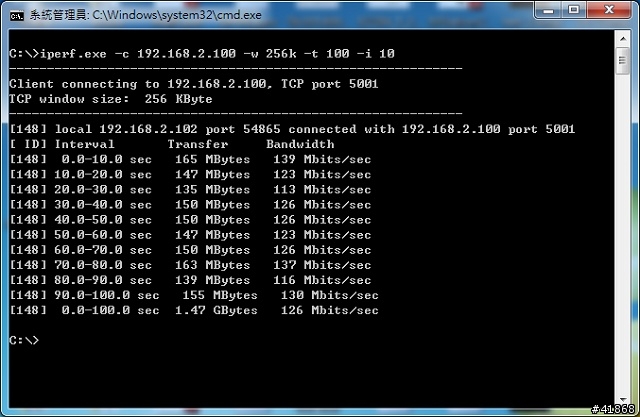

以 11n 模式並開啟 WPA2-AES 加密模式下，測得數據如下：
5公尺：116Mbps

10公尺：126Mbps

15公尺：112Mbps

心得整理
優點：
1.3T3R 長距離無線傳輸優勢，依據原廠提供的測試資料，SMC Power N2 涵蓋範圍可達 120 坪的範圍，有大坪數需求或家住透天豪宅的朋友如果苦找不到合適的無線寬頻路由器，不妨可以考慮這一台。
2.內建 Gigabit 區網及 USB 加持，SMC Power N2 已具備基本的 NAS 功能，只要接上外接式硬碟，即可提供網路磁碟快速分享功能。
3.提供電源開關延長線：這次受測的 SMC Power N2 電源線，原廠增加一段附加電源開關延長線，原以為測試機才有，經確認後了解未來在台灣買到的都會有這項福利，日後需要關機時不必再拔插頭了。
4.無料加送散熱片：除了上述的電源開關延長線外，原廠還在主要晶片上無料加貼了散熱片，雖散熱片不是太過昂貴的零件，但原廠小小的貼心設置，對整體的穩定性更大大提升。

缺點：
1.NAT 效能稍嫌不足：依據前面的測試，SMC Power N2 在 NAT 的傳輸效能和市場上同級產品相較稍嫌遜色，大約是 120Mbps 左右，即使如此仍足以滿足最高等級的光世代 100M 速度下載，這一點對一般單純上網用戶而言，影響倒不是那麼明顯。
2.不支援網路印表機分享：SMC Power N2 雖具備 USB 界面，卻僅支援外接硬碟提供網路磁碟分享功能，而不提供印表機分享的功能，實屬可惜，或許在未來的新版韌體有機會得以解決(最好連 BT 下載功能都幫你準備好)。

經過三個禮拜長時間試用，SMC Power N2 一直能保持很穩定的工作，3 x 3dBi 的天線讓無線網路在家裡各個角落都能收訊良好，至於網友關心的第三方韌體改造，據了解原廠已送交主要第三方社群團體測試，相信很快就會有好消息。展望 2012 年，智慧手機、平板電腦甚至 UltraBook 的興起，大量的網頁瀏覽、電子書及熱門遊戲的 APP 下載等需求，都需要仰賴穩定無線網路的傳輸品質。而這次受測的 SMC Power N2 的特性：802.11n 高速無線技術並搭配 3x3dbi 外接式天線提供大坪數長距離的無線網路涵蓋率，滿足 100Mbps 光世代家庭上網的 NAT 效能，以及高達 937Mbps Gigabit 區網傳輸實力，SMC Power N2 的確是值得推薦的距離之王。
