[開箱] MikroTik CCR1016-12G

[前言]
小弟平常較少有開箱動作,一般都至直接扯開來用,但這次為了derliang大,特別在開箱的過程中拍照,供derliang大參考

前兩天又再入手一台MikroTik CCR1016-12G,順豐寄到後把外箱拆開,就看到了這麼一個閃閃發光的盒子

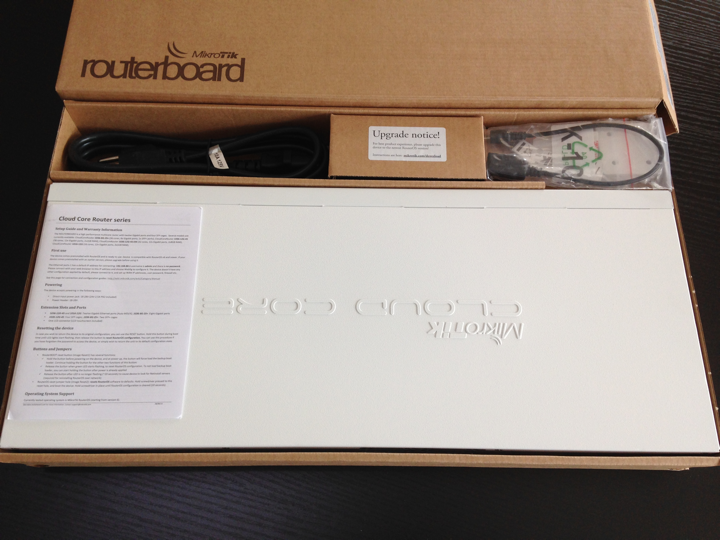

從旁邊把內容物取出後,可以看到中間那白色的物體就是我們的CCR1016-12G了


把東西一個個拿出來,可以看到除了CCR1016-12G本體外,還有電源線、USB線、8個螺絲、2個耳掛,把耳掛透過配件螺絲全鎖上後,就可以直接進機櫃

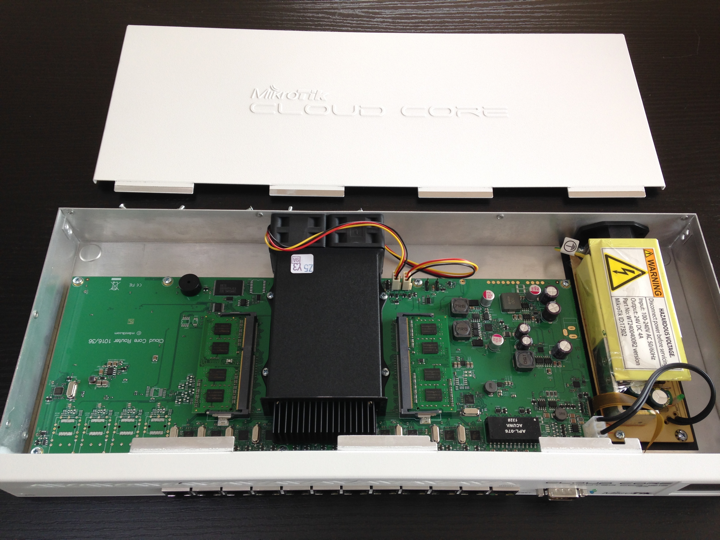

進一步把衣服脫掉,可以看到裡面有一個很誇張的散熱風扇,兩旁則是1GB DDR3x2。板子的最左邊還留有四個SFP的位置,如果是CCR1036-12G-4S就有東西了

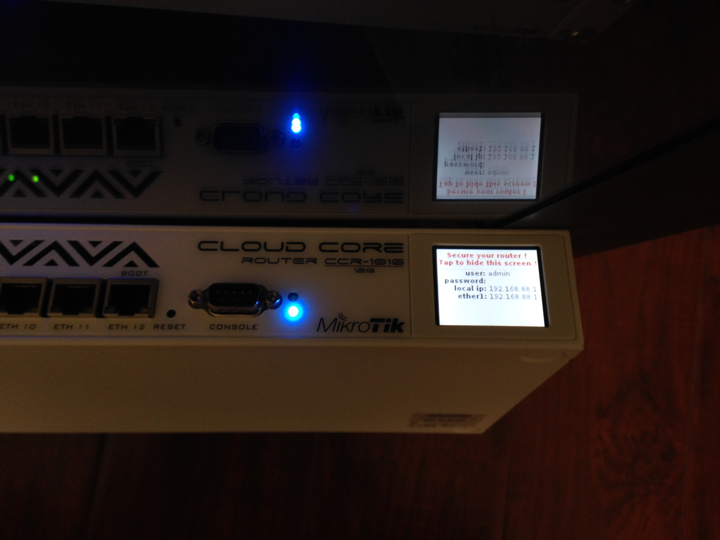

插上電源後,CCR1016-12G旁邊有LCD螢幕顯示資本資訊,這是觸控的,可以點擊切換畫面


跟CCR1009-8G-1S比一比,雖然官網上對於CCR1009-8G-1S與CCR1016-12G的Dimensions說明不同,但其實是差不多大小的

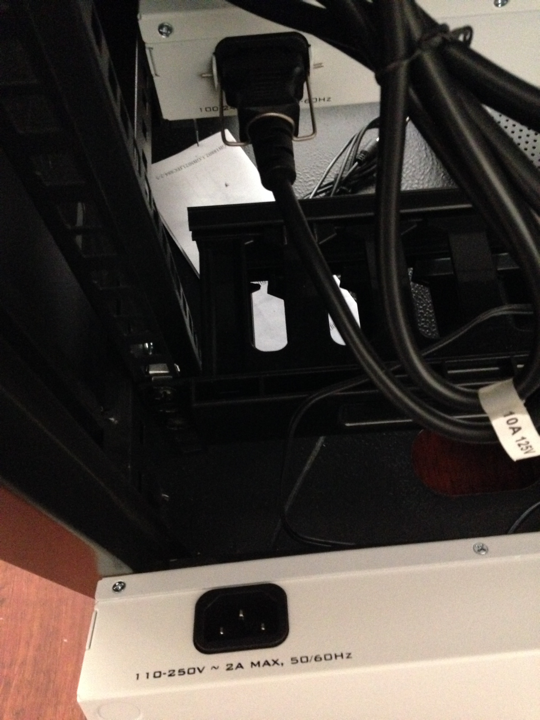

CCR1009-8G-1S的電源有金屬扣,而CCR1016-12G則沒有,囧rz

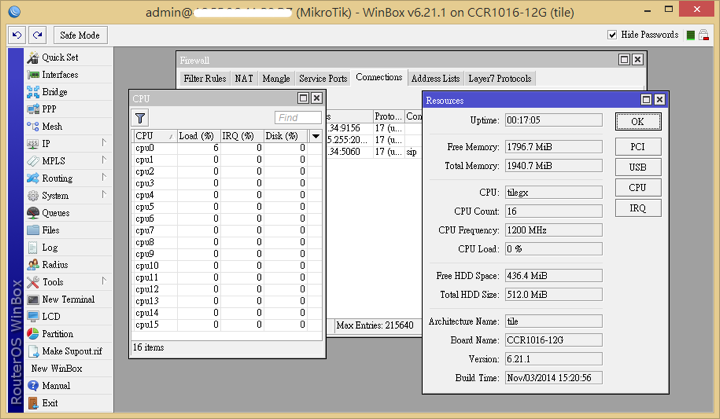

這是系統畫面,Max Entries:215640


延伸閱讀
MikroTik RouterOS VPN (PPTP/L2TP/OpenVPN/SSTP/SSH Tunnel)
MikroTik RouterOS Stateless Tunnel (EoIP/IPIP/GRE)
MikroTik RouterOS QoS (Queue/HTB/PCQ)
MikroTik RouterOS IGMP Proxy w/ CHT MOD
MikroTik RouterOS Hairpin NAT - Pros & Cons
MikroTik RouterOS Hotspot
MikroTik RouterOS User Manager - RADIUS
MikroTik RouterOS Load Balancing - Pros & Cons
2014-11-08 2:25 #1

Mason.Lyu wrote:
[前言]小弟平常較少...(恕刪)


感謝分享, 不過不曉得 Mikrotik 機架的機種鐵殼都做的這麼薄?
FB:VoIP電話技術交流
pctine wrote:
不過不曉得 Mikrotik 機架的機種鐵殼都做的這麼薄?


稍微薄了些,可整體來說還算紮實,表面噴砂烤漆,質感一流
09 / 16 / 32 的好像都差不多
比較期待 72 的實測開箱 XD
MikroTik CCR1009-8G-1S

有一件事是我無意中注意到,所以把CCR1009脫去外殼



1. CCR1009-8G-1S的Fan的電源有一組兩個,一個是Main、一個是Auxiliary
2. CCR1016-12G的Fan的電源有兩組四個,兩個Main跟兩個Auxiliary,所以可以看到照片上Fan電源的右邊還有一組

Default都是一個風扇接Main、一個風扇接Auxiliary,同時間Main或Auxiliary只會有一個啟動,這在CCR1009-8G-1S上沒問題,當Main壞掉時,Auxiliary自動接手。而在CCR1016-12G時,當夜深人靜,剛好又只有CCR1016-12G在身旁時,這才注意到,因為CCR1016-12G的CPU溫度較高,當只有一個風扇(Main或Auxiliary)啟動時,為了要達到一定的散熱功效,風扇轉數來到6000RPM,這導致可被注意到的風切聲。

於是我把原本接在Auxiliary的線,改接到右邊另一組Main的位置,讓兩個風扇都是Main同時啟動,兩個的風扇轉數約在3500RPM,安靜多了。

Mason.Lyu wrote:
[前言]小弟平常較少有開箱動作,一般都至直接扯開來用,但這次為了derliang大,特別在開箱的過程中拍照,供derliang大參考...(恕刪)


哈哈,感謝情意相挺啦。
但我懷疑您是來勸敗的~
irsjx2vxo3ne3k84dr1dz4,r4pe8bez3/4ne3bq4bew2j92gea jx4hq me-2d8 e3hy4hi2ty k84!
怪了,我客戶的CCR1016-12G Max Entries 是477496。

記憶體改4G 有差那麼多嗎? 雖然用不完。

derliang wrote:
哈哈,感謝情意相挺啦。
但我懷疑您是來勸敗的~

一直都是

MikroTik CCR1009-8G-1S
系統畫面,Max Entries:86824


MikroTik RB450G
系統畫面,Max Entries:477976


m814 wrote:
怪了,我客戶的CCR1016-12G Max Entries 是477496。
記憶體改4G 有差那麼多嗎? 雖然用不完。

謝謝m814大解答了小弟心中的疑惑,曾想嘗試換CCR1016-12G的RAM試看看,不過這樣已經知道結果了。這樣的話,CCR1009-8G-1S沒法更換記憶體的狀況下,Max Entries似乎也就固定在那了?!

Mason.Lyu wrote:
一直都是MikroT...(恕刪)

機種不同最大連線數好像都不同,看起來跟cpu或ram多寡沒什麼關聯性。

我的RB850gx2是524288.

感謝分享 拆機圖!

順便也貼一下我的連線數量!
Mason.Lyu wrote:
