扁式電腦機箱(14cm*60cm*51cm)
註:會用這組機箱的原因主要是不想要讓機箱佔據過多的桌面空間
螢幕硬體
Acer Predator X34P (2K.21:9 .34吋IPS.支援G-SYNC.最高120hz)
Acer Nitro XV272U P (2K.16:9 .27吋IPS.相容G-SYNC.HDR.最高144hz)
Benq EW2770QZ (2K.16:9 .27吋IPS.最高60hz)
桌面相關硬體
LINDY 40696 長旋臂式支架 x 3(左螢幕*2右螢幕*1)
LINDY 40695 短旋臂式支架 x 1(中螢幕*1)
LINDY 40693 C型70cm夾鉗式支桿 x 2(左右螢幕各*1)
LINDY 40692 C型45cm夾鉗式支桿 x 1(中螢幕*1)
=前兩次改造紀錄=
電腦桌改造大作戰兼LINDY螢幕架開箱及使用心得(圖多)
LINDY林帝 電腦長旋臂式螢幕支架 最終開箱 (挑戰極限?)
本次更動主旨
1:左側螢幕使用PS4用量加大,因此打算解除連動電腦,轉為PS4專用螢幕,並且需要轉換成可變動視角(上下左右)
2:中螢幕因使用34吋,C型45cm支桿高度略顯不足,因此更換成70cm支桿
第三次電腦桌變動紀錄
先前所使用的LINDY支桿與旋臂在不移動的狀況下堅固性與耐用性確實符合他的價格,使用這兩年左右的時間,始終沒有讓我擔心過(穩的很),不過因為此次改造左側螢幕,牽扯到需要可以移動角度與高度,於是又踏上了尋找相關組件可符合我這邊使用,最後在前幾週透過網路發現了LINDY推出了新產品"40940液晶螢幕氣壓式支臂",二話不說當然就立即敗入
訂購後隔天就踢到箱子了
免不了當然就來個開箱合照
內容簡單不複雜並且附上了工具
1:氣壓式支臂本體
2:螢幕固定螺絲
3:六腳板手
4:介紹&說明書
=材質做工感受=
畢竟是中鋼的材料,支臂依舊紮實
在與支桿的套環固定處內層使用雙層式設計,外層鋼材,內層塑鋼
手柄使用金屬材質,誠意滿滿耐用度依舊沒有質疑的地方
往下看發現線材收納方式跟上一款有所變動
本來是用透明塑膠片,這次改成聰明扣設計(我自己取的...我也不知道這學名是啥 哈)
負重指示瞻孔,這是顯示調整負重,往左(+)調整就代表螢幕較重所調整的方向,往右(-)調整代螢幕較輕(這說明書上沒有解說唷,這要稍微注意一下)
=螢幕安裝及架設=
安裝時先使用箱內所附上的六角板手把此點完全卸下
卸下後取得螢幕安裝面板
接下來只需把產品箱內的四根螢幕螺絲鎖上螢幕即可
電腦螢幕正常也會有附螢幕螺絲,與產品箱內的螺絲擇一使用即可
接下來我們來安裝支桿
支桿開箱細節請參閱
電腦桌改造大作戰兼LINDY螢幕架開箱及使用心得(圖多)
我這邊就不在多說了但我大概說一下組裝方式
把藍色的螺絲卸下依照您桌子的厚度,上中下孔位左右對稱擇一鎖入固定住支桿底座
再把這兩根固定盤鎖上頂住桌子底部即可
簡簡單單完成支桿安裝
我們將支臂安裝上支桿
將支臂套環套上支桿及調整所需高度並將其鎖緊即可固定

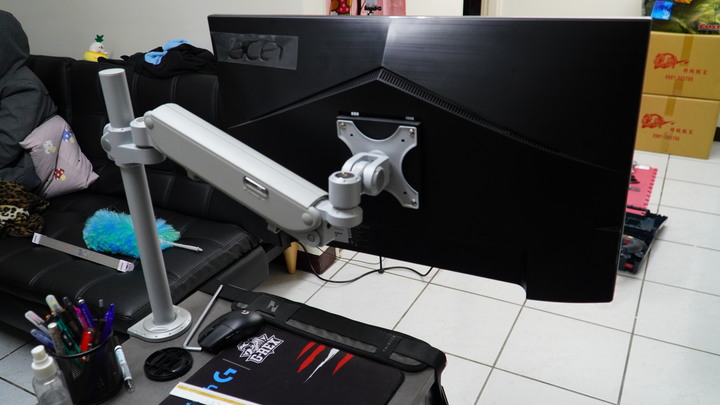

最後將螢幕裝上支臂並鎖緊該點,即完成基礎安裝
調整氣壓支臂螢幕重量
為了方便調整我們先把這個鎖點放鬆
將螢幕向上凹折並暫時鎖緊
一開始我們會發現調整孔被一片塑膠片擋住
我們只需將支臂向下壓
調整孔就會出現並發現裡面有個內六腳螺絲孔
使用六角板長端捅入留意角度準確插入螺絲孔
留意瞻孔位置,並用手撐高&壓低支臂,感受上下移動施力是否一樣
最後放鬆螢幕仰傾角螺絲並調整螢幕至各位所需位置鎖緊即可大功告成
連接線的這部分超級簡單
下方各位就看圖意會吧
=氣壓支臂實際運用=
安裝後對於"液晶螢幕氣壓式支臂"的感想
在螢幕有移動高低&角度的需求下,這硬體設備對於桌面的運用是有絕對的幫助,以我預設的這個桌子桌深只有90公分,使用上這個設備有辦法把螢幕所佔的深度降到最淺在桌面運用上大大增加了空間使用
外加上多角度的轉換無論是要調整至哪個方向都難不倒這支臂。
但說實話,這氣壓支臂價格上以市面上來說價格偏中上,但台灣製品在品質與用料上確實無庸置疑,至於消耗品氣壓桿的部分我有詢問過林帝,他們是有提供一年的保固以及N年後如遇到氣壓桿壓力衰退,是可以單獨付費更換氣壓桿的,畢竟這是台灣製的對於售後服務有提供過保維修,這也大大增加了我對這產品的信任。
備註:氣壓油壓彈簧桿都是消耗品,跟機車的避震是一樣的道理,用久了就是會衰退,所以購買這類的商品售後絕對必須考量進去,這也是為什麼我選擇台灣品牌台灣製造的螢幕支臂的原因。
螢幕支桿改裝彩蛋
螢幕支臂附掛SoundBar喇叭
單獨支臂附掛雷蛇SoundBar喇叭
支桿附掛電容麥克風
支桿附掛相機雲台+燈光
用螢幕懸臂架可以大大延展桌面空間,無論螢幕多大台只要使用懸臂架了,基本上就可以把螢幕大小影響桌面空間的這個因素去除掉,這是我一開始的使用懸臂架的原因,但也因為安裝了懸臂架,讓我開始把一些設備副掛在支桿上,無論相機,燈具,麥克風,最後改造成一個功能齊全但不影響桌面空間的平台,以上是我自己使用螢幕架的小小心得與改裝成果分享給大家,如有問題下方留言,小弟我盡可能地回覆各位。
