[分享] 拆機透視 V3X 圖多

V3X到手也有一段時間了.今天下午在接了一通女友打來的電話之後.
看著他穩重扎實的外表.突然內心有種感覺."恩~~該是拆它的時候了"



使用工具:
工欲善其事必先利其器.準備對的工具拆起來也格外輕鬆.
最主要的就是要有一把T6的螺絲起子.其他2個就看個人了




嘿嘿~~很多人喜歡用信用卡去拆解外殼.我則是喜歡用趾甲.
俗語說的好.雙手萬能.我就是喜歡用自己身上的東西(聽起來怪怪的)




透視V3X:
為了配合主題.拆解過程省略.先跟大家分享各部分零件

你的V3X就是由以下這些零件組成的.(沒想到V3X還挺難拆的)




後殼特寫




V3X的蜂鳴器背面特寫




V3X的蜂鳴器正面特寫.還可以看到蜂鳴器的薄膜




SIM卡.記憶卡.都是透過這裡和主機板做連接的




V3X的天線

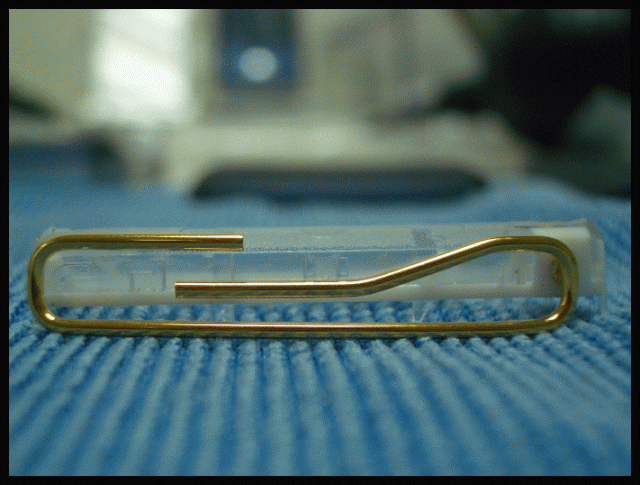

V3X的天線側面




蜂鳴器的軟墊.為了使聲音更集中




側鍵




猜的出來這是幹麻的嗎?有沒看到有一個孔阿~沒錯.它就是麥克風




這就是記憶電池.如果你換電池時.時間還要重新設定.就是記憶電池沒電摟~~




震動馬達




USB接口




天線基座.用來固定天線的




按鍵版




按鍵版的排線.連接到機版




排線.連接機版到液晶主板上.




200萬外鏡頭特寫




200萬外鏡頭安裝在殼上.右下角的黑色凸耳是用來變換拍攝遠近的




內液晶主板正面.




外液晶主板正面




30萬內鏡頭




聽筒.就是從這裡聽到對方的聲音




黃黃的那個就照相時會用到的補光燈




這裡就是排線連接的插槽




上翻內殼.這裡有4個螺絲要拆.如果你以為轉下這4顆.就可以把殼卸下.那你就錯了




上翻外殼.有沒有看到鏡頭視鏡.那裡有一個螺絲孔.就是它害我找了20分鐘




按鍵殼.彈性非常好.摺90度都不會斷




蜂鳴器那裡的外蓋.MOTO原廠稱他為天線蓋



最後要提醒一下大家.自行拆解手機是會取消保固的.尤其是摺疊機.不小心連排線
都會弄斷的.所以想自行分解的人.請三思.....
