因為不久前買了585 有藍芽 可是藍芽的GPS 都好貴
看到站上大大用MOUSE GPS 改藍芽 看了很心動
剛好我有一個 BTC GPS-BOX 所以就想對他下手
可是我不是讀電子的(讀汽修完全沒學過電子)對一些電子材料都不懂
我改機的最大困難不是在悍 而是不太認識電子材料
所以這在要感謝 Jetter kenny.chih BUGGY
大大們回答我很多疑問 我才能改成功
經過一些多次測量發現確定BTC GPS-BOX PS/2腳位 跟長天GM210 PS/2的腳位完全一樣
已經有看到有大大完成GM210改藍芽成功~所以又增加我的信心
一開始要先幫藍芽模組找零件跟衣服找了很多材料行所賣的盒子
不是太大就是太厚~只好隨便選了一個最小的2公分高(好厚)
要開始動手時突然在書桌抽屜發現失蹤已久的4號電池盒
大小剛好是我想要的而且還是透明的量好大小
因為盒子小所以不適合用洞洞板來作所以只好自己洗板子(不會洗問老闆學來的)
還買錯版子要買電木買到玻璃纖維的~(好硬花好久才裁開還動用到砂輪機才完成)
然後用AUTOCAD畫電路圖~然後經過千辛萬苦板子作出來了~(好感動)
開始把零件一各一個放上去後

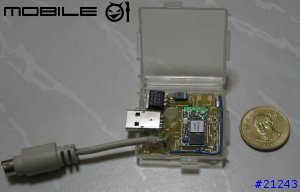

跟50元比一下大小~USB公頭故意往內縮(是為了第2部分的構想)
靠近一點看~藍色的線是天線~因該不會太短~
本來的構想是要把PS/2插座也放到盒子裡~盒子太小作罷
再來跟我的BTC GPS-BOX合體
電源是以USB供應~要無線所以用自製的電池盒當行動電源
跟3號電池盒(有點大)合體~在車上也可以接USB車充~
要打開電源了那霎那好緊張(想說因該不會冒煙)
看到藍色的LED正常亮起真感動
LED我是照Jetter大大的接法待機時LED3橫亮 LED2會閃
我用相機按連拍了30多張就是拍不到第2顆LED亮起的樣子所以放棄
拿585來收尋 找到了BT-GPS耶 配對也沒問題
趕快用PaPaGo開開看PaPaGo耶找到藍芽GPS了
連線成功LED1跟LED2就會衡亮
再室內找不衛星好感動~辛苦這麼久終於有藍芽GPS了
找資料問問題就花了1各星期一星期找材料又花了好幾天猶豫
完成後這時想起知難行易~原來就是這樣
真的動手作就沒有想像中的難
以上照片是Canon G2的作品近拍對焦有點慢拍出來還蠻清楚的
第一篇文章寫的不好請多多包含
================我是分隔線===================
沒想到第2部分的構想這麼快就完成
靈感突然就跳出來=.=
第2部分主角是他~電池盒~雖然不怎麼美觀
換各角度~這有什麼用呢
故意往內縮的USB公頭
2各排在一起比大小
不免俗都要來疊疊看~
一各不小心天雷勾動地火USB公頭跟USB母頭就結合在一起了
開啟電源~
這電池盒是用4號電池體積不大重量不會很重(比上面3號的輕很多)
900mAh不知可以撐多久~待測試~因該會比手機久
弄了一各晚上終於完成我在01的第一個作品
