[沒有箱子的開箱文] 純平板電腦 AMTEK T221

為什麼沒有箱子內

因為跟朋友買二手的當然沒有箱子摟

因為相機才三百多萬畫素,相片品質沒有很好,大家加減看吧!!

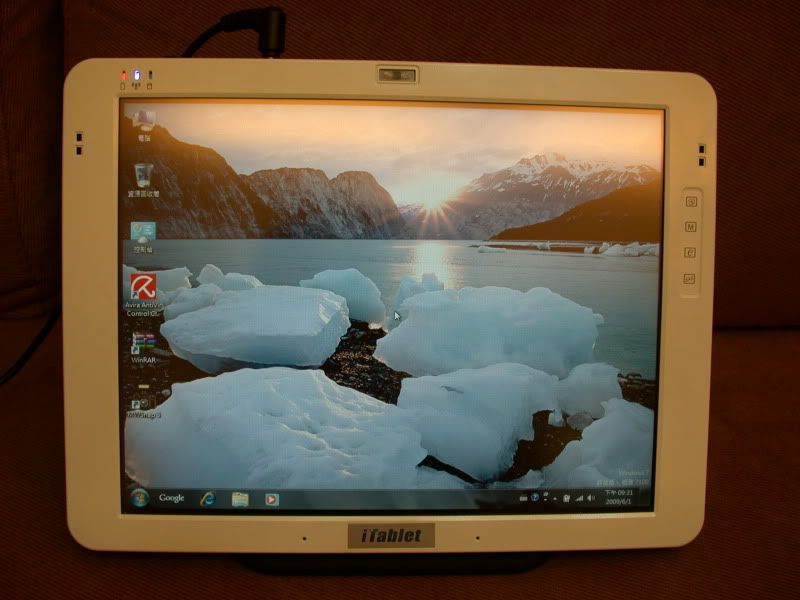

正面圖來一張,左右兩邊的兩個洞為喇叭孔

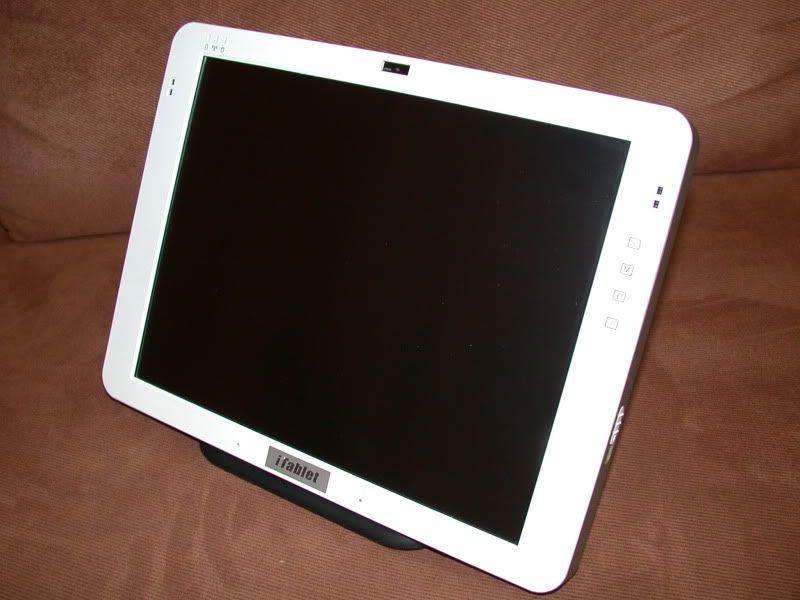

斜著來照一張

最上面是130萬畫素視訊鏡頭,閃光燈反射看不清楚,大家多多包涵摟

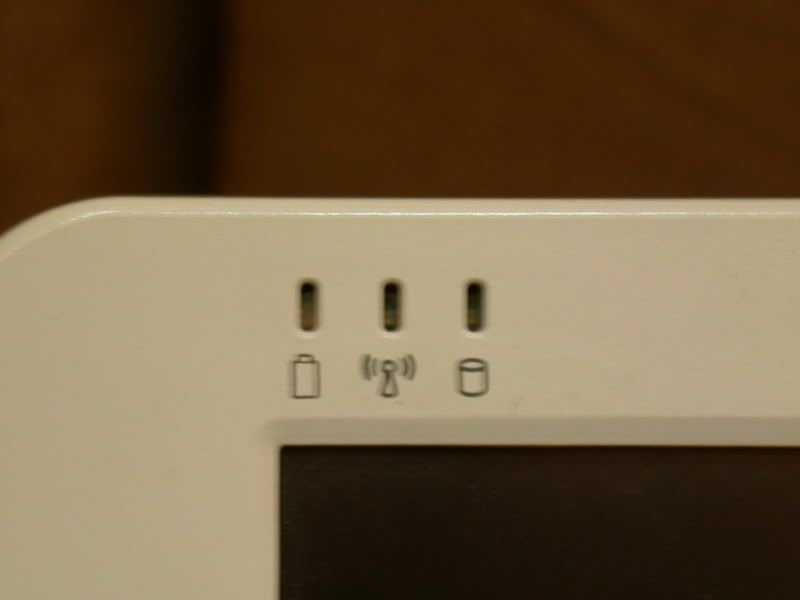

左上方是燈號指示,左邊為電池充電狀況指示燈,紅燈為充電中,綠燈為充飽,中間為藍芽兼無線網路指示燈,開啟時顯示藍燈,右邊為硬碟運作燈

右邊為多功能按鍵,但是不曉得可不可以自訂

下面為白鈕為電池釋放鈕

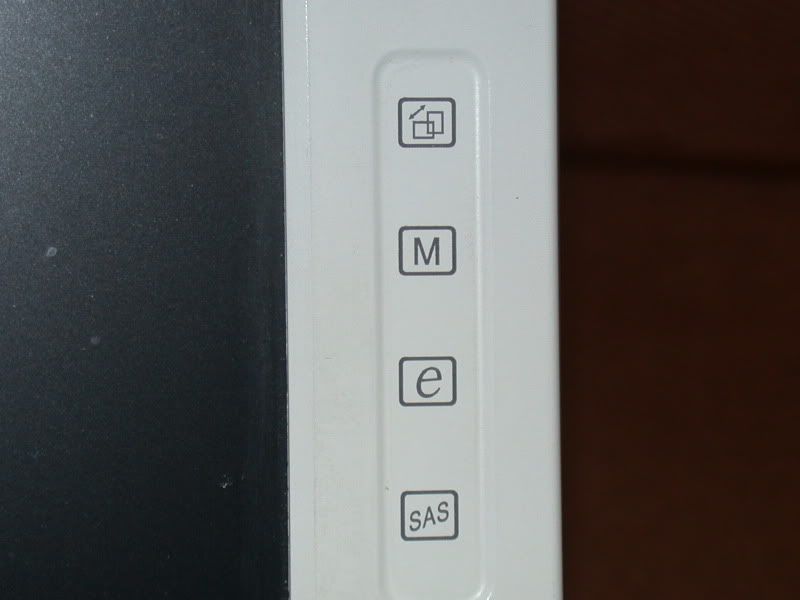

多功能按鍵近照,它的設計為觸控式,使用方法為從上而下摸一下,但是有時要摸好幾次才能啟動

最上面為畫面旋轉切換,接下來是Vista media center,但是改灌WINDOWS 7後這二個按鍵都失效

接下來是開啟網路,最下面是Ctrl+Alt+Del

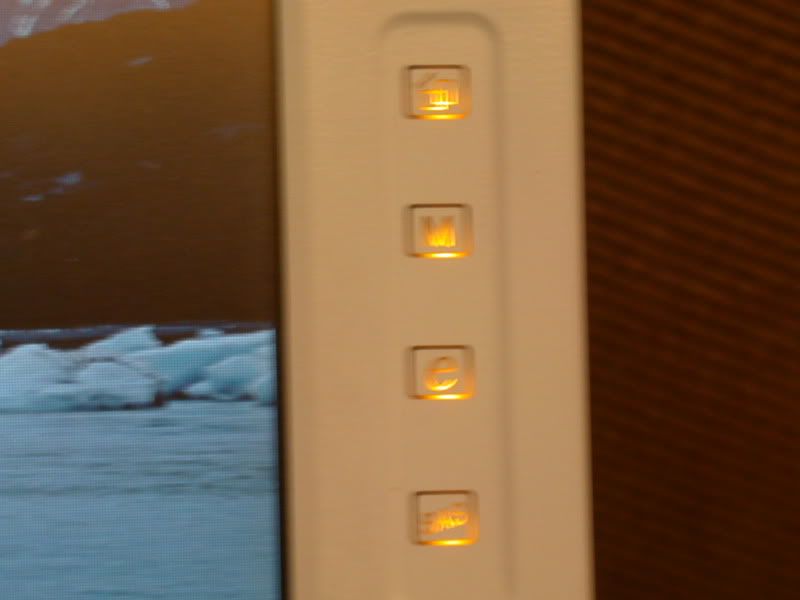

啟動後亮黃燈

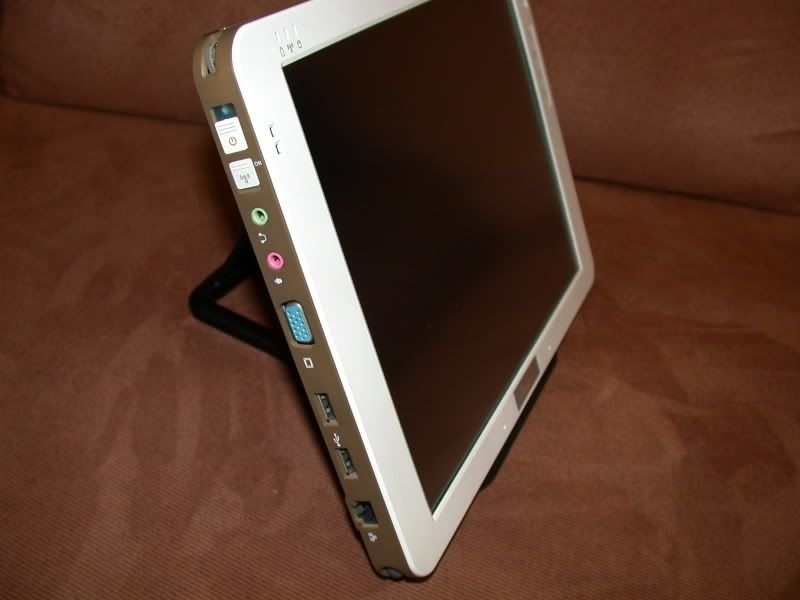

左視圖
最上面為上下+Enter鍵,接下來是電源開關,藍芽兼無線網路開關,耳機插座,麥克風插座,VGA OUT,兩個USB,RJ-45,最下面為觸控筆收納槽

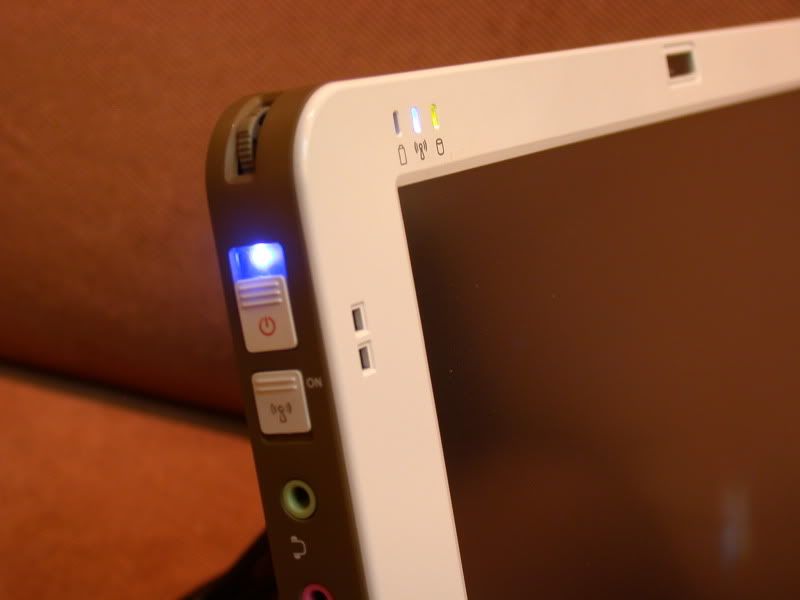

開機後電源開關變藍燈

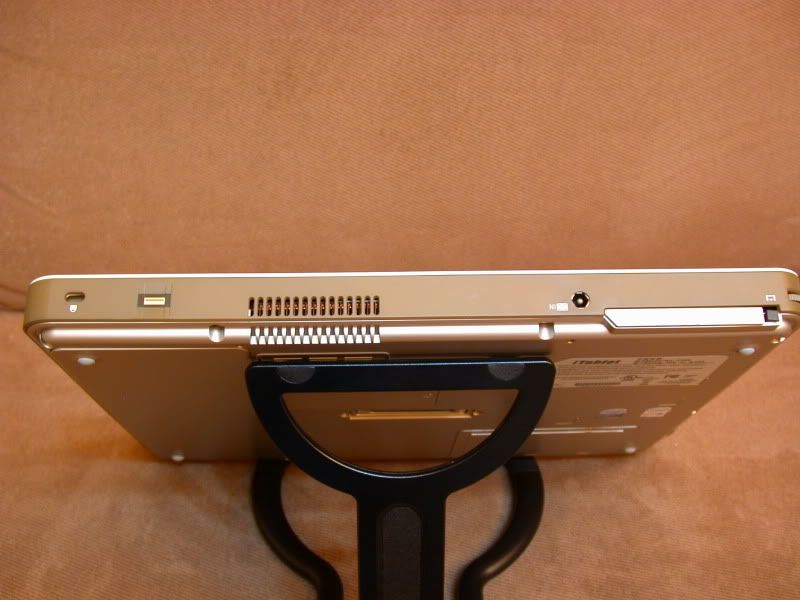

上視圖
由左而右為防盜鎖孔,指紋辨識,散熱孔,DC-in,PCMEIA插槽,

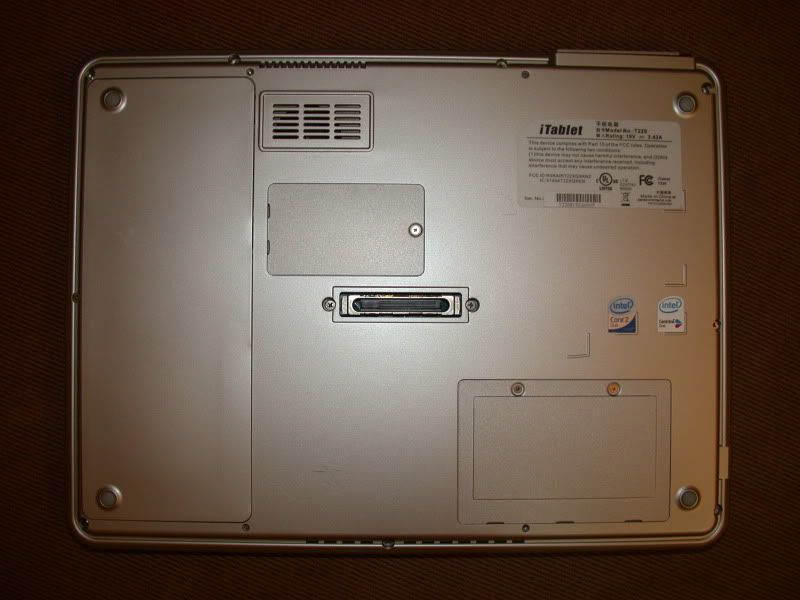

背面圖,左邊是電池,上面是散熱風扇出風口,出風口下是mini-pcie插槽蓋,正中央是擴充底座的接頭,右下是記憶體插槽蓋

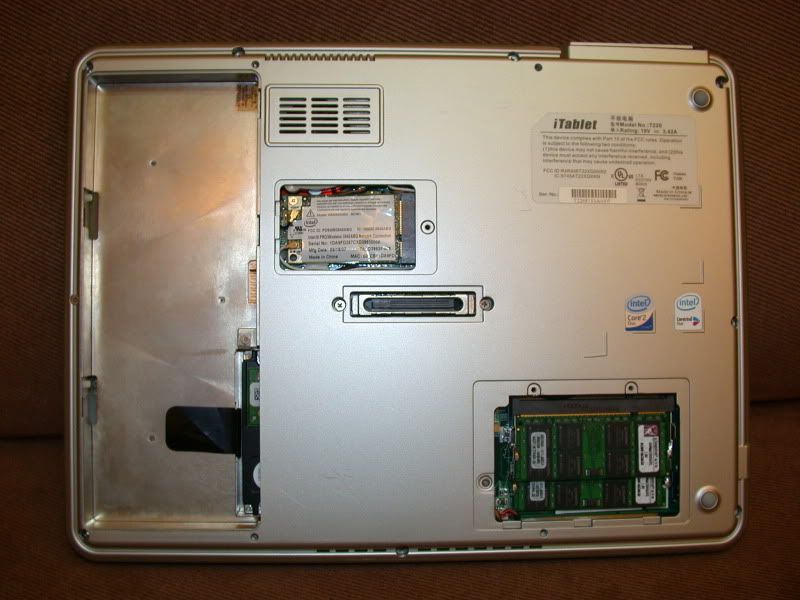

背面拆光光來一張,拆換硬碟需把電池拆下才可以更換

記憶體插槽近照,原廠配備有兩個插槽,出廠時配1G,最大支援2G,接手時已經升級為2隻2G,而且系統也能正確顯示4G

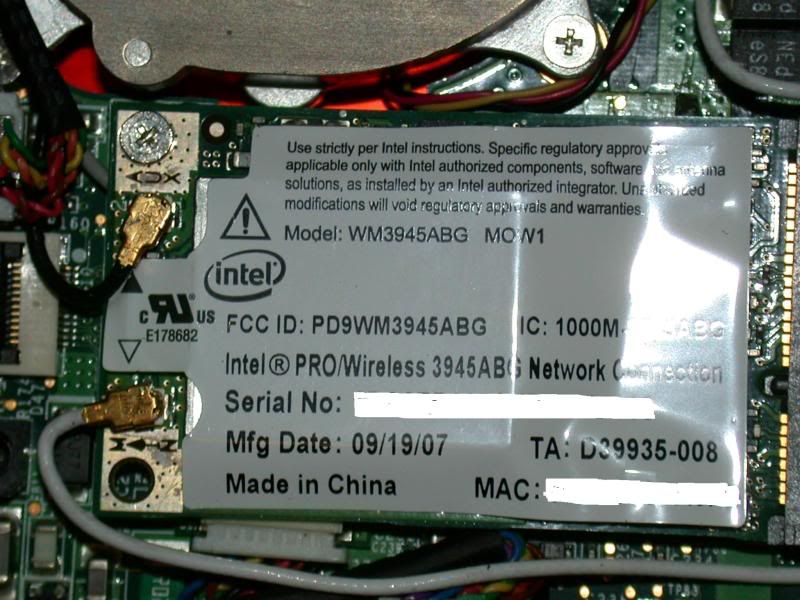

mini-pci-e網卡為Intel 3945 ABG

對面製造的

休息一下洗澡去摟

2009-06-02 21:21 #1

文章關鍵字

箱子開箱文純平板電腦 AMTEK T221

rrimera

730分

樓主

rrimera

個人積分：730分

文章編號：12326894

繼續繼續

接下來拆了它

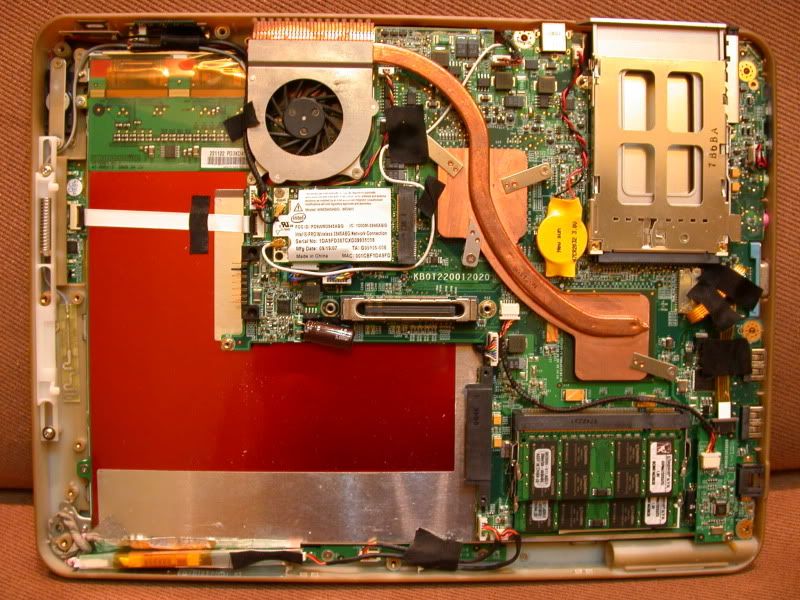

我只敢拆到這,再拆下去我怕會裝不回去

近一點來一張

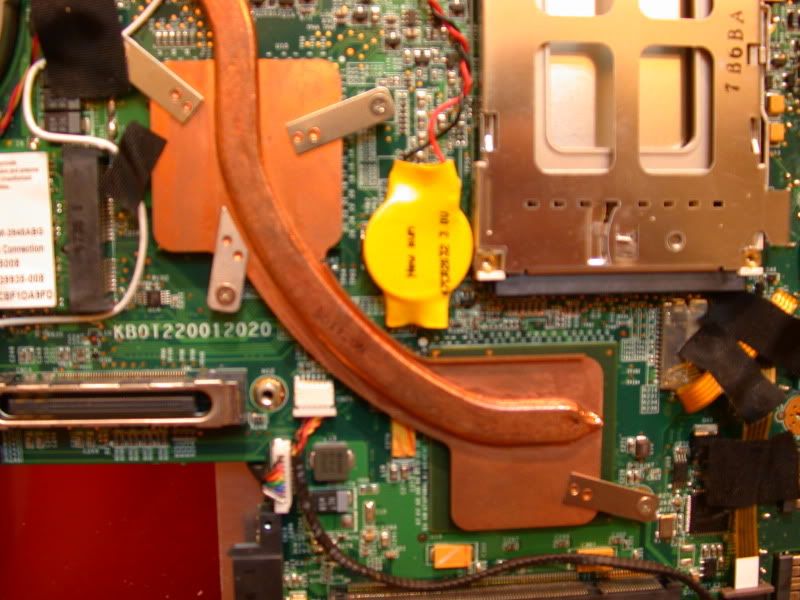

CPU的是U7500,風扇真的很小,本以為散熱量不高,但是實際使用風扇轉的機率很高,個人覺得整體溫度稍為高了一點

再近一點來一張

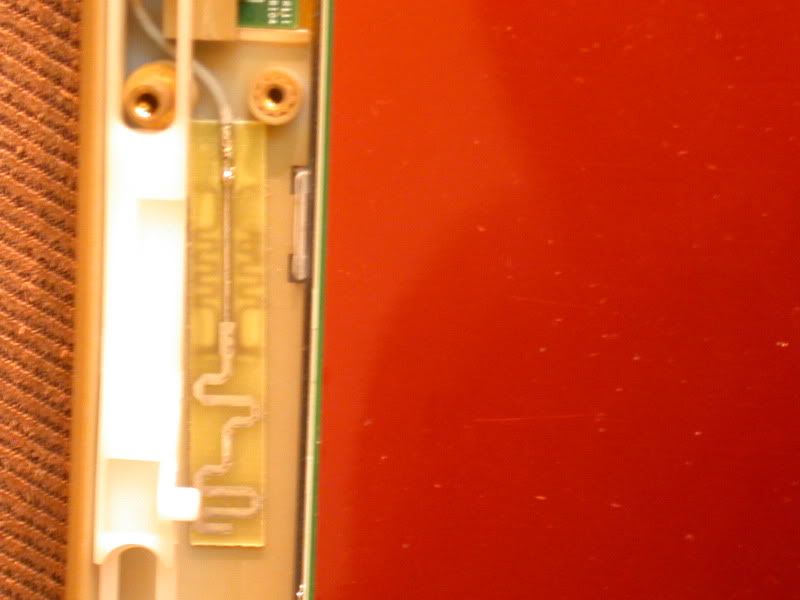

無線網路天線圖

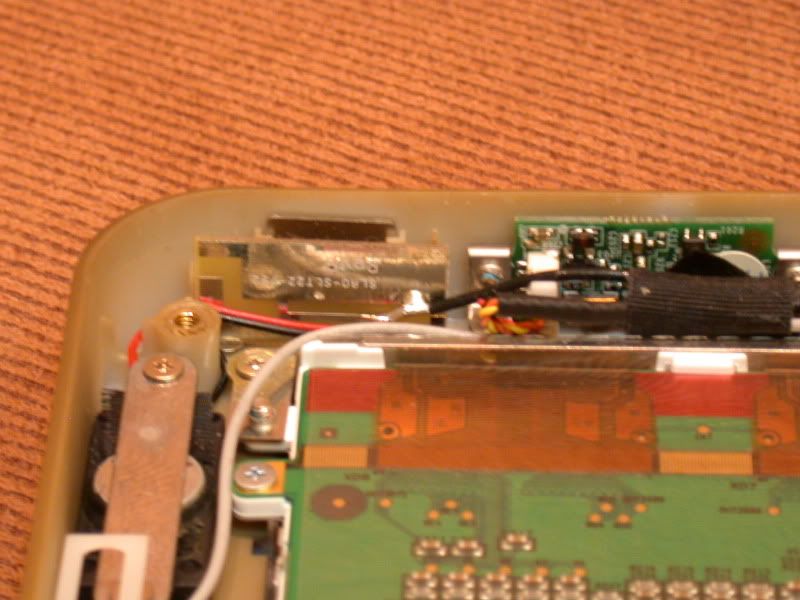

這個應該是高壓板

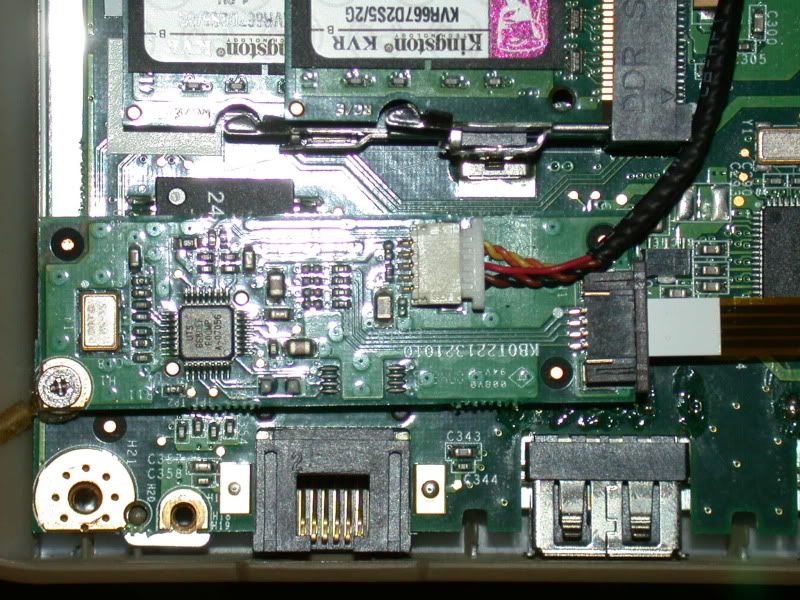

觸控板控制器近照,這邊看出來用的是四線控制,但是不知觸控板用的是電容還是電阻式??

觸控筆

電池也來一張,但是不知是幾蕊,容量也不知多少??

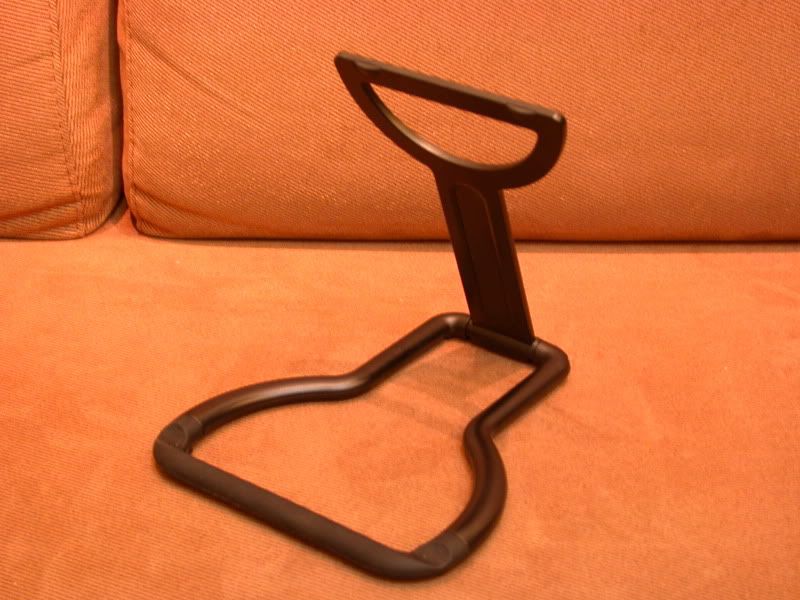

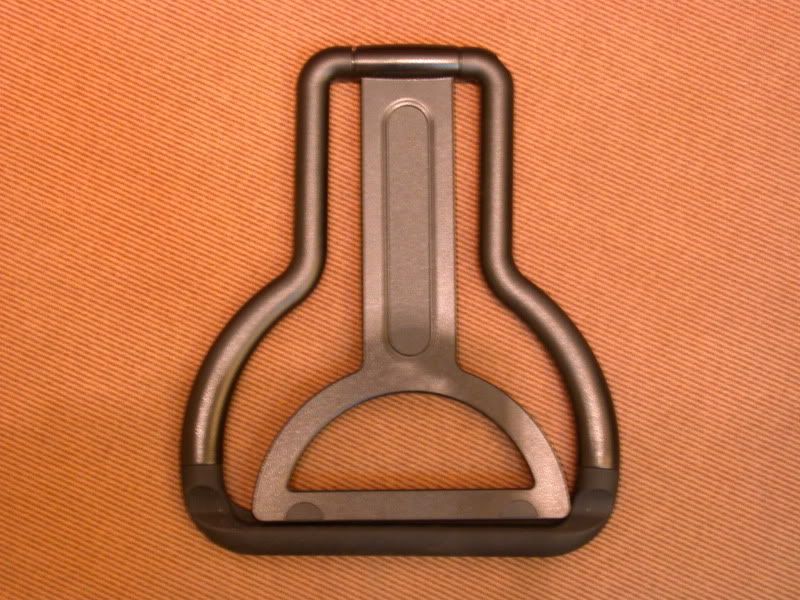

簡易支架,可以折疊合起來

==================================================================

接下來開機摟

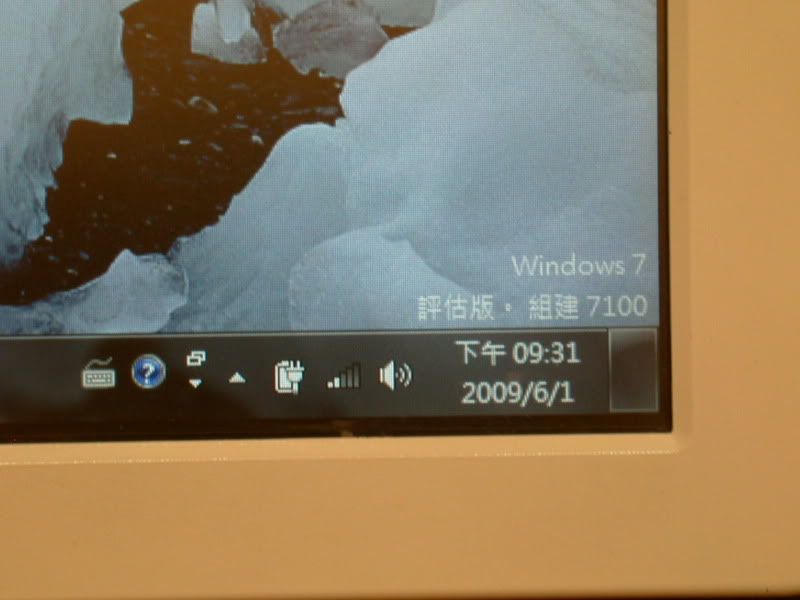

開機圖,原機OS是英文Vista Home Premiun,有隱藏磁區,跑完BIOS後按F11就可以還原,但是我已經改灌WINDOWS 7

本來灌的是mxxxxx dxx中文化板,後來改灌官方繁體中文語言包

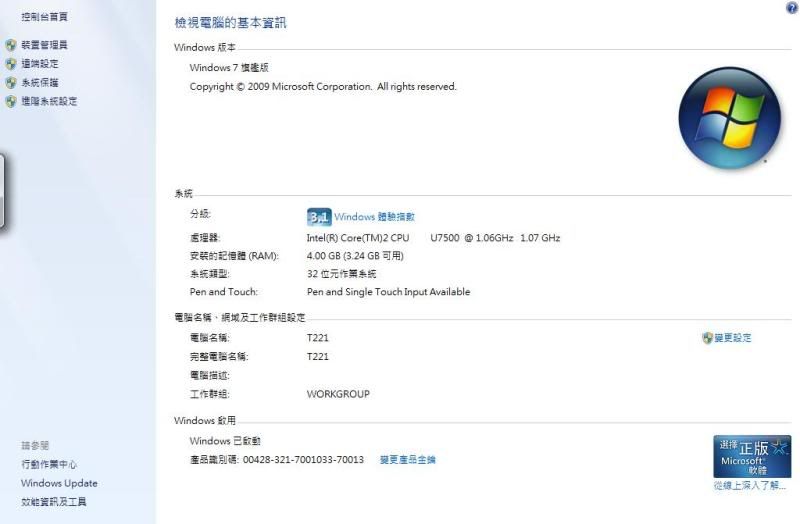

電腦基本資訊,可以看到記憶體是4G,官網寫最大支援2G

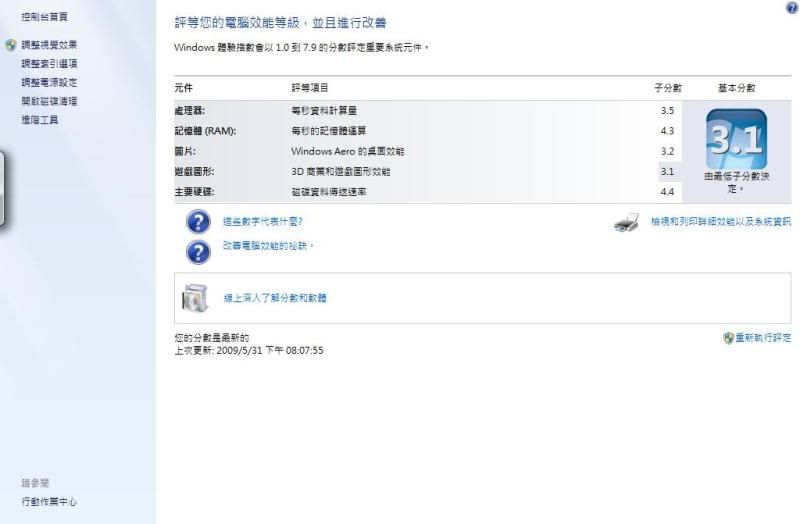

電腦效能等級

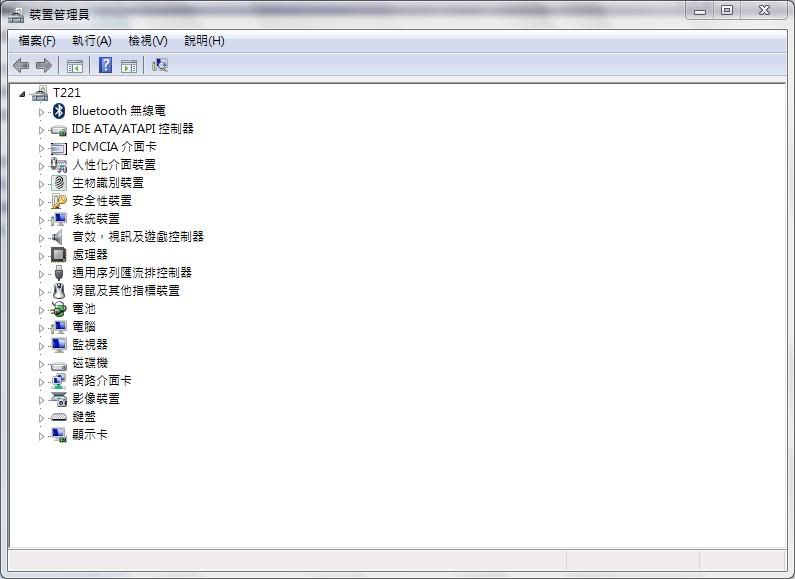

灌完WINDOWS 7後本來抓不到指紋辨識裝置,後來手動安裝Vista的驅動程式就抓的到了

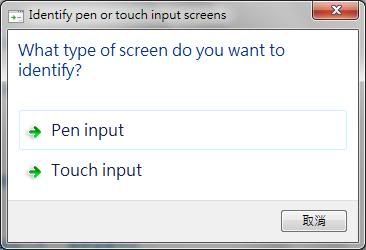

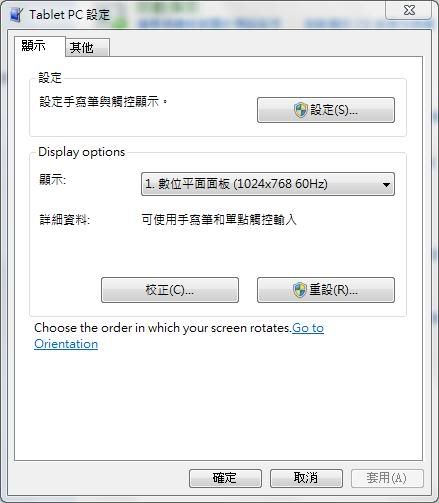

校正觸控板

觸控功能,觸控筆跟手指兩用

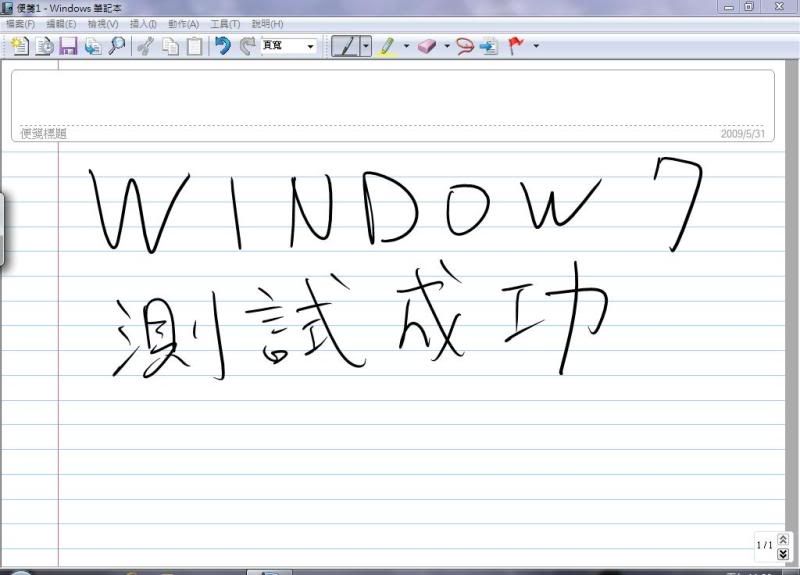

手寫測試

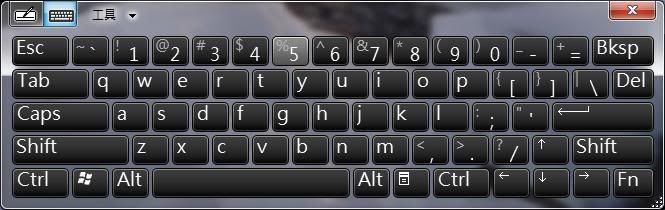

虛擬鍵盤

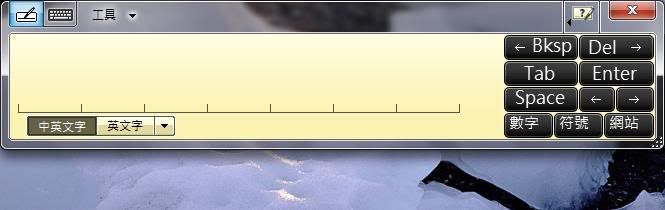

手寫板
實際測試結果,辨識速度WINDOWS 7 > Vista > XP TABLET

另外發現一個令人驚奇的地方

一般觸控筆或手指要完全接觸到面板才可以執行動作,但是我發現距離一公分左右滑鼠指標就會跟著動了,選單上下也一樣不用接觸到面板就可以移動,真的是太神奇摟!!

==================================================================

補上官網SPEC
那位好心的大爺可以教教我,看起來怪怪的內 orz

T221_Touch
CPU		Core 2 Duo(ULV)--10W
		“533 MHz FSB,2M L2 Cache U7500(1.06G)”
	Install Mechanism	Micro-FCBGA onboard
Major chipsets	Chipsets	Core Logic:945GM+ICH7-M
		VGA:GMA 945 Integrated
		Audio:High Definition Audio
Memory	Upgradeable	2*SODIMM Slot,Double channel,DDR2 533/667
	Maximum Memory	2GB Maximum(1GB default)
Modular Battery Bay	Battery Bay	Re-chargeable Lithium Ion Battery Pack(Prismatic Cell)
		3S2P-----42W

Mass	Fixed HDD	“80GB 2.5” “9.5mm height 5400 RPM SATA Ultra DMA”
Video	Display Controller	945GM(Simultaneous and multi-monitor)
	LCD Display	12.1i” XGA TFT(1024*768)
		Brightness (cd/㎡):220nits(typ)
		Sun-Light readable LCD Option
Camera	1.3M	1.3M USB Camera Built-in
Biometric	Fingerprint reader	Swipe type(Built-in )
Audio	Features	Built in Stereo Speaker
		Internal Stereo Microphone(Digital Mic)
Other I/O Devices	Communication	Intel PRO/Wireless 3945 ABG Network Connection(Mini-PCle)
		( or other compatible wireless lan cards )
		10/100/1000 Fast-Ethernet(RJ45)
		Blue Tooth 2.0 Module Built-in
I/O Ports	External connectors	1*DC-IN Jack
		1*Headphone Jack(3.5mm)
		1*Stereo Mic Jack (3.5mm)
		2*4-pin USB 2.0 Port
		1*Cardbus PC Card
		1*D-Sub 15 Monitor out
		1*LAN RJ45
		Detachable Simple Cradle Connector
Docking Station	Feature	1*DC-Jack
		3*USB (4 Pin Type A)
		1*D-SUB 15
		1*Audio out
		1*LAN RJ45 (W/LED indicator)
Physical/ Mechanical	Color	Champagne Gold
	Dimension	About 300*225mm, Thickness=21.8mm
	Weight	<3.4Lbs---1.56kg
	Special require	VESA Mounting Hole (7575mm or 100100mm)
		Pen holder
