買了MINOLTA MD-NEX E的轉接環
這兩顆分別是 Minolta MD 501.4 MC283.5
但是接上才發現
這兩顆老鏡根本就是見光死阿
(雖然有拍過底片
但我一直以為那是我的技術不夠好…)
不管是直接逆光還是保持一定角度
都十分的悽慘
有曾經是過用手去阻擋鏡頭的上緣
發現效果大好阿
因此產生了自己製作遮光罩的念頭
首先用十分簡陋的方法找出這兩顆鏡頭遮光罩長度的極限
我的方法是用尺跟筆
尺抵在鏡頭的前緣
筆沿著尺慢慢的移動
當觀景窗內看見筆時停下
記下數據
反覆幾次得到一個合理的數值
再縮減個幾mm
有了這些數據就可以開始訂製你的遮光罩~
一開始當然是用紙來製作
不然當你用RP成型出來想改都來不及了

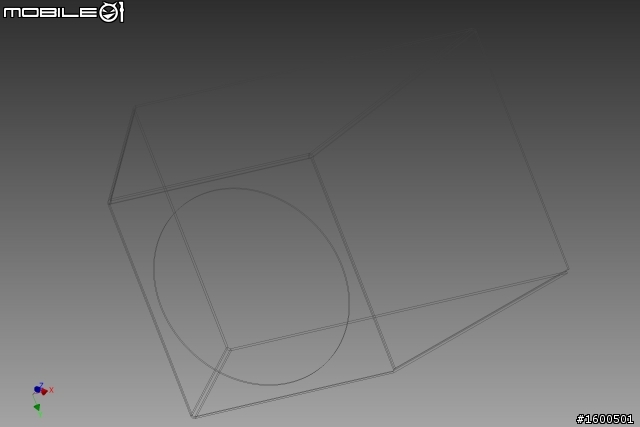

首先我使用AutoDesk的Inventor來繪製版金零件
一開始的第一代成品28mm版本 高80寬120長60畫面比例是3:2
濾鏡尺寸是M55外徑為59.95左右
我不懂為甚麼我第一個紙模型繪畫56mm

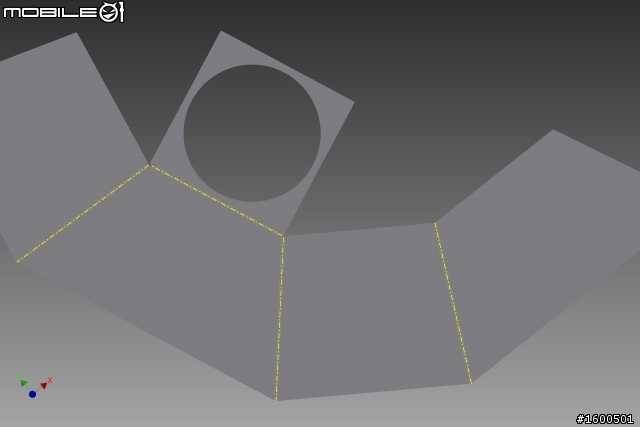

隨便啦~ 將版金檔轉換成展開圖後輸出成圖檔列印
我也不懂為什麼我會這樣擺
這樣晚點在組裝時根本就是自討苦吃阿!!!
歷經大量得組裝問題後
完工了
第一個紙模型
馬上來套套看
用檯燈模擬陽光
效果簡直是驚人
太神奇了傑克
(不要問我另外一顆50mm的在哪
我懶的作了= = 雖然都有列印出來)
不過由於第一代遮光罩的高有80mm
而SRT 101b徑頭軸線到相機底面的高度為32mm
乘以2為64mm
代表遮光罩的高度為64mm時可以與底座貼齊
目前這一個裝上去前端的超翹
平放紙模就爛掉了…
我曾經有想過做一個強健的紙模型就好
因為老師們都不借我RP阿
不管是高中還是大學
沒辦法那畢竟是學校的財產
但我發現當我把紙模型丟入背包後再拿出來
那是團廢紙球!!!!!!!
好吧繼續我的模型
看來如果要作就用RP之類的吧
(其中也有想過要用其他材料加工
如:壓克力、木頭等等
但是我不會CNC阿~)
繼續正題
進入第二代的紙模型製作
先將高訂為64mm(切和SRT101b的下緣)
一樣用尺跟筆量尺寸(主要為遮光罩的長度)
28mm版長為35mm
50mm版為45mm
一樣輸出圖面列印
這次的架構好組多了
測試OK 效果還不差
但就是沒有第一代好(廢話那種超大的尺寸)
原諒我沒有實拍圖片
宿舍已經亂成一團了….
讓我們繼續吧
現在的尺寸都已經確定了
開始來畫輸出成品用的圖檔吧

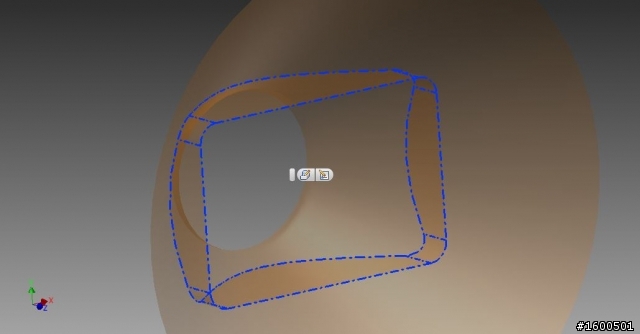

這次先使用3D曲面來繪製本體
建立外緣曲面
漂亮的方型前端
裁切後偏移曲面1.5mm
這代表遮光罩的厚度為1.5mm
關於與鏡頭連接處
28mm那顆外徑為59.95mm我 尺寸設於59.75mm
50mm的外徑為53.85mm左右 尺寸為53.75mm
由於老鏡都沒有專門給遮光罩用的卡口
這一部份我打算利用RP材料的彈性
所以在接環部份我給他切三個缺口
(事後證明我應該切六個的 她好硬)
讓他有足夠的空間變型
導圓角
完工
其實原本作到這裡都是作好玩的
因為我都不知道要到哪裡去加工
直到有一天
許毓仁 Jason 到我們校園演講
她提到她在今年創立了MakerBar
這是一個空間提供網路 提供地方
可以大家一起腦力激盪創造實作的空間
她提供機台等等
供我們免費使用
就是要付材料費而已
http://makerbartaipei.com/
我認為這是一個機會
提供大家實現夢想的機會
歡迎大家到MakerBar玩玩囉
當然得知這個消息之後
我在周末假日直接殺到MakerBar
我抵達時沒什麼人
應該是宣傳不夠的關係吧
直接請那邊的店員幫我輸出
店員很Nice的說好阿
他的午餐還放在桌上都沒動到
於是我將檔案輸出成STL檔

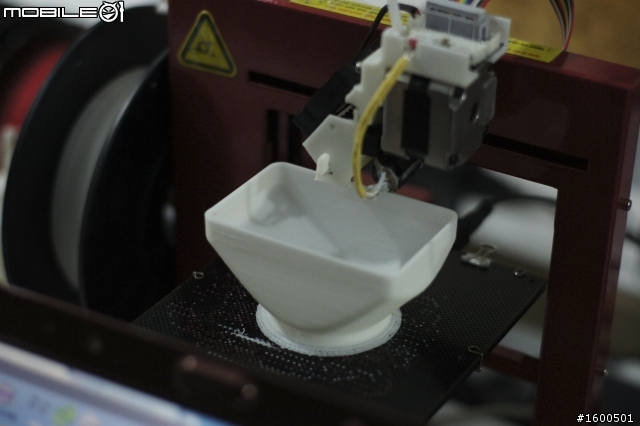

直接開始
我們從方形那面開始
一開始不是很順利
底材一直翹起來
他幫我重來好幾次
最後決定換面
但因為圓型那面的接觸面太小
頻頻與底材脫落
解決方法是

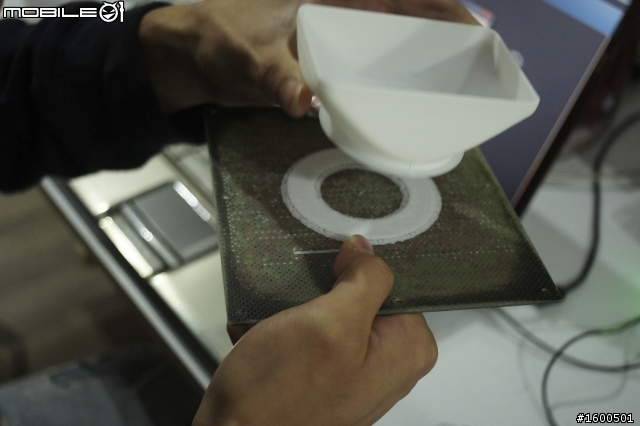

在底面補材料
完成後再取下

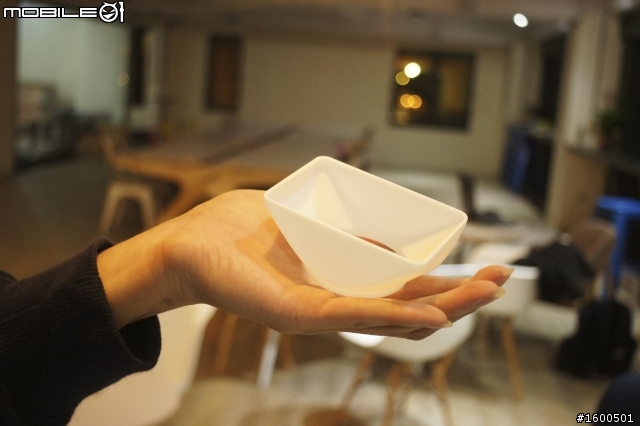

果真漂亮的取下
完成後他說
“這是我唯一一次不用幫客人修圖檔我好感動
每次他們畫的圖都好天馬行空我改的好累..”
在這邊我真的要稱讚一下MakerBar
他們的人超Nice的
我不知道怎麼形容
大家有機會真的要去了解一下囉
http://makerbartaipei.com/

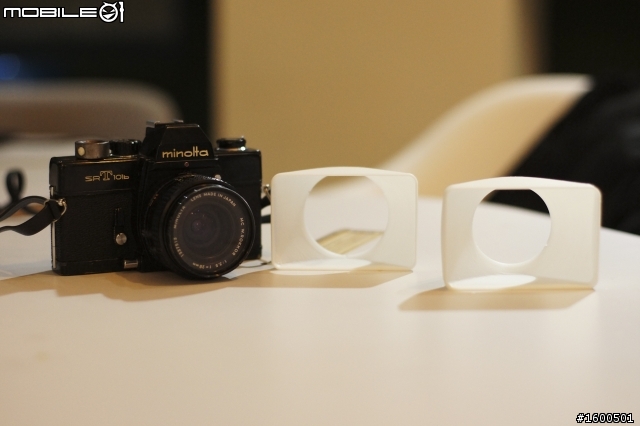

來看看成品吧
由於剛好沒黑色的材料
所以只能輸出成白色的
不過沒關係
過幾天我在把它噴成黑色的就好
心得:
親手設計製作一個專屬自己的遮光罩真的感覺很棒
從量測、作紙模型到輸出
很感謝MakerBar的協助
下次接環部分的三個缺口一定要改成6個
真的有點小硬
這樣弄一弄也才花750左右
大家可以來試試看
感謝大家的閱讀
